CAD2010最新基础教程PPT演示文稿

  • 格式：ppt
  • 大小：2.71 MB
  • 文档页数：200

下载文档原格式

  / 200

合集下载

AutoCAD2010实用教程ppt课件()

AutoCAD2010实用教程ppt课件()

旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。

CAD2010教程(最新完整版)ppt课件

CAD2010教程(最新完整版)ppt课件

6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用 的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和 用 户 坐 标 系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标 系。
1．安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
中文版AutoCAD工程制图
（2010版）
中文版AutoCAD工程制图
第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今，AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。

全套课件-AutoCAD建筑制图基础教程(2010版)_完整

全套课件-AutoCAD建筑制图基础教程(2010版)_完整

2.2.3 鸟瞰视图
鸟瞰视图(Aerial View)是一种视图调整的工具，通过使用一个独立的小窗口 进行图形的缩放和平移。在鸟瞰视图的窗口中可以显示整个图形，只需很 少的几次单击就可以快速地定位到所需视图。
可按以下方法启动鸟瞰视图。 (1) 在命令行输入Dsviewer(或Av)并按空格 键或按Enter键。 (2) 选择“视图”|“鸟瞰视图”命令。 启动“鸟瞰视图”后，将在屏幕上出现一 个小型的视窗，如图2-8所示。
图1-27 “图形单位”对话框
1.7 使用联机帮助
在AutoCAD 2010中文版中可以通过以下5种方式打开如图1-29所示为 “AutoCAD 2010 帮助：用户文档”窗口，获取软件使用的相关信息。 (1) 选择 “帮助”|“帮助”命令。 (2) 单击“标准”工具栏上的 图标。 (3) 在命令窗口的命令行下，输入HELP或“？”并按Enter键。 (4) 按F1键。 (5) 单击任一弹出的对话框中的“帮助”按钮。
例1-2 更改绘图区背景 打开刚创建的Ex1-01图形文件，并将绘图区的黑色背景更 改为白色，并存盘退出AutoCAD系统。
第2章 图形显示及图形选择
2.1 显 示 视 图 2.2 目标对象的选择
2.3 操 作 实 践
2.1 显 示 视 图
2.1.1 缩放视图
调用缩放命令的方法有以下4种。 (1) 选择“视图”|“缩放”命令，在弹出的级联菜单中选择合适的命令。 (2) 在标准工具栏上单击缩放按钮 ，单击该按钮后，弹出各种缩放按钮列 表，选择相应的缩放按钮即可进行缩放操作。 (3) 在任意一个工具栏上右击，在弹出的快捷菜单中选择“缩放”命令，打 开如图2-1所示的“缩放”工具栏，然后单击所需的命令按钮。 (4) 在命令行中输入ZOOM命令，再选择所需选项执行相应的视图缩放操作。

全套课件 《中文版AutoCAD 2010基础教程》

全套课件 《中文版AutoCAD 2010基础教程》

1.1.1 绘制与编辑图形
AutoCAD提供了丰富的绘图命令，使用这些命令可以绘制直线、构造线、 多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面 域，对其进行填充，还可以借助编辑命令绘制各种复杂的二维图形。
1.1.2 标注图形尺寸
尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少 的一步。AutoCAD提供了标注功能，使用该功能可以在图形的各个方向上创建 各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的 标注。
通常情况下，安装好AutoCAD 2010后就可以在其默认设置下绘制图形了， 但有时为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法， 掌握绘图环境的设置和坐标系统的使用方法等。
2.1 设置绘图环境
在使用AutoCAD绘图前，经常需要对参数选项、绘图单位和绘图界限等进行必 要的设置。 设置参数选项 设置图形单位 设置图形界限 设置工作空间
1.2.2 二维草图与注释空间
默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览 器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏 等元素组成.
1.2.3三维建模空间
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在 “功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材 质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动 画、设置光源、为三维对象附加材质等操作提供了非常便利的环境 。
1.1.4 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。
1.2 AutoCAD 2010的工作空间

中文版AutoCAD 2010基础教程第06章简明教程PPT课件

中文版AutoCAD 2010基础教程第06章简明教程PPT课件

中文版AutoCAD 2010基础教程
6.4.1 新建表格样式
表格样式控制一个表格的外观，用于保证标准的字体、颜色、文本、高度 和行距。可以使用默认的表格样式，也可以根据需要自定义表格样式。
中文版AutoCAD 2010基础教程
6.4.2 设置表格的数据、列标题和标
题样式
在“新建表格样式”对话框中，可以在“单元样式”选项区域的下拉列表框中 选择“数据”、“标题”和“表头”选项来分别设置表格的数据、标题和表头 对应的样式 。
中文版AutoCAD 2010基础教程 6.2 创建与编辑单行文字
在AutoCAD 2010中，使用图7-5所示的“文字”工具栏和“注释”选项卡中 的“文字”面板都可以创建和编辑文字。对于单行文字来说，每一行都是一个 文字对象，因此可以用来创建文字内容比较简短的文字对象(如标签)，并且可 以进行单独编辑。 创建单行文字 使用文字控制符 编辑单行文字
中文版AutoCAD 2010基础教程
6.3.2 编辑多行文字
要编辑创建的多行文字，可在快速访问工具栏选择“显示菜单栏”命令，在弹 出的菜单中选择“修改”|“对象”|“文字”|“编辑”命令(DDEDIT)，或在“功能 区”选项板中选择“注释”选项卡，在“文字”面板中单击“编辑”按钮，并 单击创建的多行文字，打开多行文字编辑窗口，然后参照多行文字的设置方法， 修改并编辑文字。
中文版AutoCAD 2010基础教程
6.2.1 创建单行文字
在 快 速 访 问 工 具 栏 选 择“ 显 示 菜 单 栏 ” 命 令 ， 在 弹 出 的 菜 单 中 选 择 “ 绘 图”|“文字”|“单行文字”命令(DTEXT)；单击“文字”工具栏中的“单行文字” 按钮；或在“功能区”选项板中选择“注释”选项卡，在“文字”面板中单击 “单行文字”按钮，均可以在图形中创建单行文字对象 。 指定文字的起点 设置对正方式 设置当前文字样式

AutoCAD2010详细基础教程

AutoCAD2010详细基础教程
图层上。一个图层相当于一张透明的图纸，每张图纸上分别绘制不 同特性的图形，然后将这些图纸对齐叠加起来，从而得到一张复杂 而完整的图形。
13 精选课件
表1-1 图层、颜色、线型及线宽设置表（仅供参考）
14 精选课件
现创建八个图层：粗实线、细点画线、虚线、细实线（波浪线）、 剖面线、尺寸线、文本、视口。
4.命令的调用、终止、重复操作
（1） AutoCAD调用命令的方式有三种：
ቤተ መጻሕፍቲ ባይዱ
a.选择下拉菜单或快捷菜单中的选项
b.点击工具栏中对应的图标
c.利用键盘输入命令
（2） 终止命令:按Esc键，
项，
也可以点击鼠标右键在弹出的快捷菜单中选择“取消”
或者在菜单或工具栏调用另一命令，则当前操作终止。
（3）重复调用命令：按回车键或空格键重复上一次结束的命令。
或在绘图区点击鼠标右键，在快捷菜单的“最近的 输入” 或“近期使用的命令”子菜单中选择需要的命令。
6 精选课件
5.文件的新建、保存和关闭 （1）开始一张新图的步骤
选择菜单“文件→新建”命令→ 按图1-3操作→系统进入绘图界面， 未保存前系统默认的图形文件名为Drawing1.dwg。
图1-3 “选择样板”对话框
任务1.3 绘制A4图框和标题栏
一、任务要求 绘制如图1-21所示的
A4图框和标题栏，掌握 点坐标的输入方法，掌 握绘制矩形命令和分解、 偏移、修剪、删除等修 改命令的操作方法。
图1-21 A4 图幅、图框和标题栏
24 精选课件
三、任务实施步骤
1.启动AutoCAD2010。 2.设置绘图单位为0.00，设置图形界限
中的对应图层，即可将该对象的图层置换为所选图层。

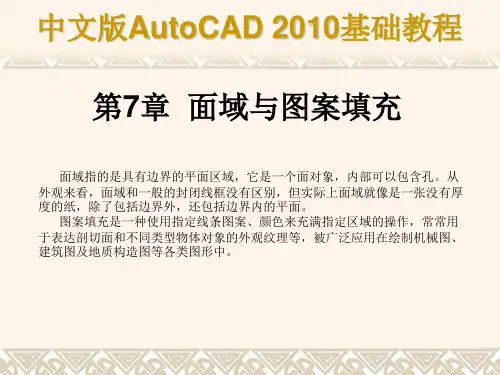

中文版AutoCAD 2010基础教程第07章简明教程PPT课件

中文版AutoCAD 2010基础教程第07章简明教程PPT课件

中文版AutoCAD 2010基础教程
7.2.2 设 置 孤 岛
在进行图案填充时，通常将位于一个已定义好的填充区域内的封闭区域称 为孤岛。
中文版AutoCAD 2010基础教程
7.2.3 设置渐变色填充
使用“图案填充和渐变色”对话框的“渐变色”选项卡，可以创建单色或双 色渐变色，并对图案进行填充 。
中文版AutoCAD 2010基础教程 7.1 将图形转换为面域
在中文版AutoCAD 2010中，可以将由某些对象围成的封闭区域转换为面 域，这些封闭区域可以是圆、椭圆、封闭的二维多段线或封闭的样条曲线等对 象，也可以是由圆弧、直线、二维多段线、椭圆弧、样条曲线等对象构成的封 闭区域。 创建面域 对面域进行布尔运算 从面域中提取数据
中文版AutoCAD 2010基础教程
7.1.2 对面域进行布尔运算
布尔运算是数学上的一种逻辑运算。在AutoCAD中绘图时使用布尔运算，可 以提高绘图效率，尤其是在绘制比较复杂的图形时。布尔运算的对象只包括实 体和共的面域，对于普通的线条图形对象，则无法使用布尔运算。
中文版AutoCAD 2010基础教程
圆环、宽线与二维填充图形都属于填充图形对象。如果要显示填充效果， 可以使用FILL命令，并将填充模式设置为“开(ON)”。 绘制圆环 绘制宽线 绘制二维填充图形
中文版AutoCAD 2010基础教程
7.3.1 绘 制 圆 环
绘制圆环是创建填充圆环或实体填充圆的一个捷径。在AutoCAD中，圆环实 际上是由具有一定宽度的多段线封闭形成的。
中文版AutoCAD 2010基础教程
7.2.4 编辑图案填充
创建了图案填充后，如果需要修改填充图案或修改图案区域的边界，可在快速 访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“修改” |“ 对 象”|“图案填充”命令，在“功能区”选项板中选择“常用”选项卡，在“修 改”面板中单击“编辑图案填充”按钮，然后在绘图窗口中单击需要编辑的图 案填充，这时将打开“图案填充编辑”对话框 。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2021/3/10
6
1.2 AutoCAD 2010的主要功能
• 二维绘图与编辑 • 创建表格 • 文字标注 • 尺寸标注 • 参数化绘图 • 三维绘图与编辑 • 视图显示控制
2021/3/10
7
1.2 AutoCAD 2010的主要功能
• 各种绘图实用工具 • 数据库管理 • Internet功能 • 图形的输入、输出 • 图纸管理 • 开放的体系结构
2021/3/10
10
2.2 AutoCAD 2010经典工作界面
AutoCAD 2010的经典工作界面由标题栏、菜单栏、各种工 具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、 模型/布局选项卡和菜单浏览器等组成，如下图所示。
“工作空间”工具栏
标题栏
“特性”工具栏
“快速访问”工具栏 菜单浏览器
“绘图”工具栏 坐标系图标
模型/布局选项卡
菜单栏
“标准”工具栏
“图层”工具栏
“样式”工具栏
绘图窗口
“修改”工具栏
光标
滚动条
命令窗口
状态栏
2021/3/10
11
1. 标题栏 标 题 栏 与其 他 Windows应 用 程 序 类 似 ，用 于 显 示 AutoCAD 2010的程序图标以及当前所操作图形文件的名称。 2. 菜单栏 菜单栏是主菜单，可利用其执行AutoCAD的大部分命令。单 击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视 图”下拉菜单。
9
2.1 安装、启动AutoCAD 2010
1．安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
2021/3/10
8
中文版AutoCAD工程制图
第2章 基本概念与基本操作
本章要点
• 安装、启动AutoCAD 2010 • AutoCAD 2010经典工作界面 • AutoCAD命令及其执行方式 • 图形文件管理
• 确定点的位置
• 绘图基本设置与操作
• AutoCAD 2010帮助功能
2021/3/10
2021/3/10
4
• 1987年9月—— 9.0版
• 1988年10月——10.0版
• 1990年——11.0版
• 1992年——12.0版
• 1994年——13.0版
• 1997年6月——R14版
• 1999年3月——2000版
• 2000年7月——2000i版
• 2001年5月——2002版
• 2003年——2004版
2021/3/10
5
• 2004年——AutoCAD 2005版 • 2005年——AutoCAD 2006版 • 2006年——AutoCAD 2007版 • 2007年——AutoCAD 2008版 • 2008年——AutoCAD 2009版 • 2009年——AutoCAD 2010版
AutoCAD 2010除在图形处理等方面的功能有 所增强外，一个最显著的特征是增加了参数化 绘图功能。用户可以对图形对象建立几何约束， 以保证图形对象之间有准确的位置关系，如平 行、垂直、相切、同心、对称等关系；可以建 立尺寸约束，通过该约束，既可以锁定对象， 使其大小保持固定，也可以通过修改尺寸值来 改变所约束对象的大小。
用户可以根据需要打开或关闭任一个工具栏。方法是：在已有 工具栏上右击，AutoCAD弹出工具栏快捷菜单，通过其可实 现工具栏的打开与关闭。 此外，通过选择与下拉菜单“工具”|“工具栏”|“AutoCAD” 对应的子菜单命令，也可以打开AutoCAD的各工具栏。 4. 绘图窗口 绘图窗口类似于手工绘图时的图纸，是用户用AutoCAD 2010 绘图并显示所绘图形的区域。 5. 光标 当光标位于AutoCAD的绘图窗口时为十字形状，所以又称其 为十字光标。十字线的交点为光标的当前位置。AutoCAD的 光标用于绘图、选择对象等操作。
odesk公司首先推 出 AutoCAD 的 第 一 个 版 本 ， AutoCAD 1.0版。
• 1983年4月——1.2版 • 1983年8月——1.3版 • 1983年10月——1.4版 • 1984年10月——2.0版 • 1985年5月——2.1版 • 1986年6月——2.5版 • 1987年4月——2.6版
下拉菜单中，右侧有小三角的菜单 项，表示它还有子菜单。右图显示 出了“缩放”子菜单；右侧有三个 小点的菜单项，表示单击该菜单项 后要显示出一个对话框；右侧没有 内容的菜单项，单击它后会执行对 应的AutoCAD命令。
2021/3/10
12
3. 工具栏 AutoCAD 2010提供了40多个工具栏，每一个工具栏上均有一 些形象化的按钮。单击某一按钮，可以启动AutoCAD的对应 命令。
2021/3/10
13
6. 坐标系图标
坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用
中文版AutoCAD工程制图
（2010版）
2021/3/10
1
中文版AutoCAD工程制图
第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
2021/3/10
2
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今，AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。
