M7120平面磨床电气线

M7130平面磨床电气控制原理电路图解磨床是利用砂轮的周边或端面进行加工的精密机床。

砂轮的旋转是主运动，工件或砂轮的往复运动为进给运动，而砂轮架的快速移动及工作台的移动为辅助运动，磨床的种类很多，按其工作性质可分为外圆磨床、内圆磨床、平面磨床、工具磨床以及一些专用磨床等，其中尤以平面磨床应用最广。

如下图所示的是M7130平面磨床电气控制电路，下面的表格是与之对应的主要电气元件表。

其机械结构由床身、工作台、电磁吸盘、砂轮箱、滑座等部分组成，工作台上装有电磁吸盘，用以吸附工件。

工作台在液压传动机构作用下，沿着床身的导轨作往返运行，砂轮箱在电动机M4的驱动下可在主导轨上作垂直运行。

其电气设备主要安装在床身后部的壁龛盒中，控制按钮安装在床身前部的电气操纵盒上。

电气控制电路可分为主电路、控制电路、电磁吸盘控制电路和机床照明电路等部分。

M7130平面磨床电气控制电路图（点击图片看大图）M7130平面磨床主要电气元件表：主电路分析装有三台电动机，其中M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机。

电动机都采用直接起动，单方向旋转控制。

其中M1、M2由接触器KM1控制，M2再经接插器X1供电，M3由接触器KM2控制。

三台电动机共用熔断器FU1作短路保护，M1、M2由热继电器FR1作长期过载保护，M3由热继电器FR2作长期过载保护。

电动机控制电路分析由按钮SB1、SB2与接触器KM1组成砂轮M1单向旋转起动一停止控制电路；按钮SB3、SB4与接触器KM2构成液压泵M3单向旋转起动——停止控制电路。

但电动机的起动必须在下列条件之一成立时方可进行：1.电磁吸盘YH工作，并且欠电流继电器KA线圈得电吸合后；2.若电磁吸盘YH不工作，但转换开关SA1置于“去磁”位置，其触点SA1 （3-4）闭合。

电磁吸盘控制电路M7130平面磨床的电磁吸盘装在工作台上，用于固定加工工件。

当电磁铁线圈通电时，电磁铁心就产生磁场，吸住铁磁材料工件，便于磨削加工。

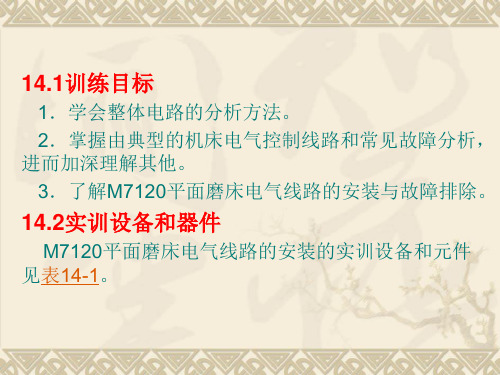

M7120平面磨床电气控制线路的安装与调试学习目标：1．能识读原理图，明确磨床专用低压电器的图形符号、文字符号、控制器件的动作过程及控制原理。

2．能识读安装图、接线图，明确安装要求，确定元器件、控制柜、电动机等安装位置，确保正确连接线路。

3．能识别和选用元器件，核查其型号与规格是否符合图纸要求，并进行检查。

4．能按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接。

5．能用仪表进行测试检查，验证电路安装的正确性，能按照安全操作规程正确通电试车。

建议课时：40课时工作情境描述：我院机电工程系有2台M7120平面磨床因线路严重老化，需要对其电气线路进行改造。

后勤处对电气自动化1067班下达了工作任务，要求在一周内完成磨床电气控制线路的安装及调试工作。

工作流程与内容：教学活动二：识读电路图教学活动三：识读接线图与勘查施工现场教学活动四：制定工作计划，列举工具和材料清单教学活动五：现场施工教学活动六：施工项目验收教学活动七：工作总结与评价学习目标：能根据“M7120型平面磨床电气控制线路的安装与调试”工作任务单，明确工时、工作内容、工艺要求，并在教师指导下进行人员分组。

学习地点：教室、车间学习课时：2课时学习过程：请阅读施工任务单，用自己的语言描述具体的工作内容。

工作任务单2010年5月10日No.0009引导问题1：机床维修原因是什么？引导问题2：维修人员应该根据哪些栏目来确认维修地点？引导问题3：维修人员从报修事项中可以了解哪些信息？引导问题4：维修项目主要起什么作用？一般由谁来填写？引导问题5：维修人员应怎样明确维修开始时间与完成时间？引导问题6：维修人员应该准备哪些材料？引导问题7：维修人员在维修结束后还应做哪些工作？应在哪些栏目填写维修记录？引导问题8：该项工作怎样才算完成了？引导问题9：该项工作完成后交给谁验收？学习拓展：将全班同学划分为6个学习小组，每组查阅资料，仔细研读欠电压继电器与电磁吸盘的结构、原理、作用，正确分析。

M7120型平面磨床电气控制故障排除一、控制系统的工作原理与特点1 液压泵电动机M1控制回路在电源电压正常的情况下，合上QS开关，则欠电压继电器KU通过二极管整流电路得电动作，其常开触头KUV闭合，为控制电路按通电源，SB1为整个控制系统的紧急停车按钮，用于紧急断开控制电路。

按SB3，则KM1通电动作并自锁，液压泵电机M1运转，停止按钮为SB2。

2砂轮电动机M2和冷却泵电动机M3的联动控制电路按SB5→KM2通电动作并自锁，M3也动作带动冷却泵。

其中冷却泵电机的电源接通与否靠插座开关XS1-XP1控制。

3砂轮升降电动机M4的控制电路按SB6→KM3线圈运电→电动机M4正转上升，松开停止按SB7→KM4线圈通电→电动机M4反转下降。

4 电磁吸盘工作电路整流回路由电源变压器TC和桥式整流电路组成，输出110V直流电压。

保护电路➢ 失磁保护线路失磁保护线路由零压继电器KU及其控制触头KUV组成。

其保护作用是，当线路电压下降幅度过大甚至为零时，KU自动释放，其控制触头KUV断开，从而切断控制电路，以防止因吸盘吸力不足或消失而导致工件被砂轮抛出。

➢ RC放电回路RC放电电路由放电电阻R和电容C组成，并联在吸盘的电磁线圈两端，吸盘的电磁线圈是一个很大的电感，在充磁过程中存在着大量的磁埸能量，在电磁吸盘断电时能产生很高的自感电动势，能击穿线圈或其它电器件，故在两端接有R和C组成放电电路进行放电。

充磁与去磁控制电路①充磁过程按SB8→KM5线圈通电吸合并自锁→触点KM5（35－36）和KM5（37－38）闭合接通充磁电路。

通电回路：VC（+）→FU5→XS2→YH→XS2→KM5（37－38）→FU5→VC-。

工作加工完毕，按SB9使KM5线圈断电、切断充磁回路由于吸盘和工件中都残存剩磁很难分离，故应对工件和吸盘进行去磁处理。

②去磁过程去磁采用反向送电控制，去磁时间不能太长，太长反而会反向磁化，按SB10→KM6线圈通电，接通去磁电路通电回路：VC（+）→FU5→KM6（35－37）→XS2→YH→XS2→KM6（36－38）→FU5→VC（-）。
