地层测试概述一、地层测试的概述什么叫地层测试？在钻井工程建立起地层通道——井眼之后，使地层流体流入井筒甚至喷出地面，并对流体和产层通过一系列测试，搞清流体性质、产能及取得各种地层特性参数资料的整个工艺过程，就叫做地层测试。
二、地层测试的目的地层测试的目的主要有以下七种：1、搞清地层流体性质（包括地面的和地层条件下的两种）及产出能力。
2、搞清产层有效厚度及有效渗透率。
3、搞清产层压力及温度。
4、搞清地层损害程度。
5、搞清测试过程中有无衰竭现象。
6、搞清地层中的油、水界面位置或油、气或气、水界面位置。
7、搞清测试半径、边界显示及单井层控制地质储量等。
三、地层测试的种类地层测试按施工方式的不同可分为两类，既常规测试（俗称试油）和钻竿式地层测试（简称DST）。
DST测试又可分为裸眼中途测试和套管完井测试两种。
钻竿地层测试，不管哪种测试，按照实现井下开关的操作方式可分为以下三种：1、旋转式：通过旋转一定圈数的钻竿（管串）来实现井下开关井。
如来因斯公司的常规式和跨隔式DST测试工具等。
2、提放式：通过提放一定距离的钻竿（管串）来实现井下开关井。
如江斯顿公司的MFE测试工具和哈里巴顿公司的常规测试工具等。
3、环空压力控制式：通过对测试管串外的环空加压和放压来实现井下开关井。
如哈里巴顿公司的LPR－N式江斯顿公司的PCT式测试工具等。
四、钻竿式地层测试（DST）工作原理DST测试管串下井时，作为实现井下开关井的测试器（阀）是关闭的，测试器以上的官腔（再抗外挤压力以内）可以和大气连通，所以说最低压力可以达到一个大气压力。
当管串下到预定位置，使分隔器坐封后便截断了地层与环形空间压井液的通道。
此时施以外力（或旋转或提放钻竿或环空加压），使测试器突然打开，地层流体便会在地层压力或加垫诱喷压差的作用下流入井筒（即测试管串空腔）甚至喷出地面。
诱喷压差大小的控制，可以通过对管串的加垫来调节。
所以加垫是指在测试器之上加入一定数量的气体或液体，使其对测试器产生一定的回压来减少诱喷压差。
【参考文档】初中的物理知识地层油气测试-实用word文档
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==

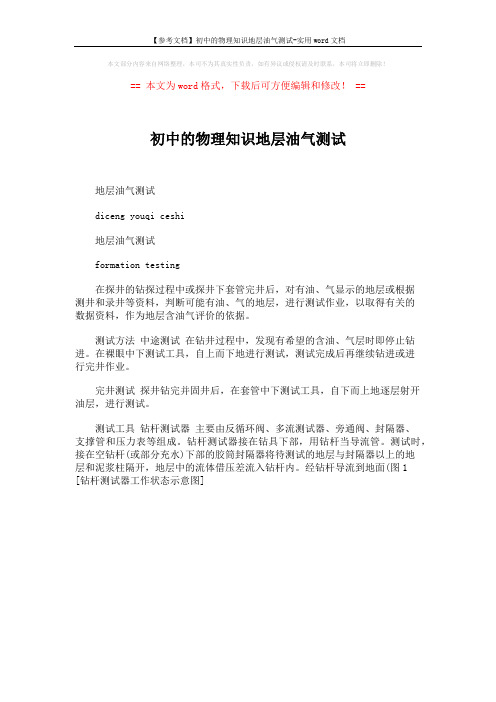

初中的物理知识地层油气测试
地层油气测试
diceng youqi ceshi
地层油气测试
formation testing
在探井的钻探过程中或探井下套管完井后，对有油、气显示的地层或根据
测井和录井等资料，判断可能有油、气的地层，进行测试作业，以取得有关的
数据资料，作为地层含油气评价的依据。
测试方法中途测试在钻井过程中，发现有希望的含油、气层时即停止钻进。
在裸眼中下测试工具，自上而下地进行测试，测试完成后再继续钻进或进
行完井作业。
完井测试探井钻完并固井后，在套管中下测试工具，自下而上地逐层射开油层，进行测试。
测试工具钻杆测试器主要由反循环阀、多流测试器、旁通阀、封隔器、
支撑管和压力表等组成。
钻杆测试器接在钻具下部，用钻杆当导流管。
测试时，接在空钻杆(或部分充水)下部的胶筒封隔器将待测试的地层与封隔器以上的地
层和泥浆柱隔开，地层中的流体借压差流入钻杆内。
经钻杆导流到地面(图1 [钻杆测试器工作状态示意图]。
第三章钻杆地层测试试油习题1.地层测试试油的概念，目的及优点2.地层测试基本原理及分类3.地层测试设计内容4.不同类型地层测试选择方法、开关井时间分配5.测试垫的概念及类型6.封隔器坐封位置的选择7.画出典型APR测试工具下井测试的管柱示意图，说明主要组件的名称。
8.一口216mm的裸眼井，井深4020m，测试层段4000—4015m，用127mm钻杆测试，钻杆环形面积A2＝126.6cm2，杆重量为350N/m，总长度为3870m，用159mm钻铤120m，钻挺重量1200N/m，127mm多流测试器下深4000m，多流测试器下部管柱重量为15000N，钻井液密度γ＝12000N/m3。
坐封封隔器的负荷f封＝150000N，计算上提理论自由点的读数。
9.油管输送射孔一测试联合作业技术的优点10.下图为地层测试压力卡片展开图，说明图中字母A、B、C、D、E、F、G、H所代表的意义，分析该卡片所揭示的地层信息。
11.某井采用MFE测试工具进行地层测试，井深3200m，油层在3150－3170m，多流测试阀下入位置在3020m，预计地层压力为32.3Mpa，泥浆密度为1.21 g/cm3，如果测试垫为清水，测试设计最大工作压差为8Mpa。
（1）画出测试井井深结构图，标出测试阀和封隔器位置。
（2）计算液垫的高度。
答案1.地层测试试油的概念，目的及优点答：地层测试又称钻柱测试(Drill Stem Testing简称DST),是一种重要的测试方法。
是指在钻井过程中(或下套管完井之后)，用钻杆(或油管)将地层测试送入井内、操作测试器开井、关井,对目的层进行测试，取得井下压力—时间关系曲线，通过曲线分析可获取动态条件下地层和流体的各种资料，计算出地层和流体的特性参数，及时对储层作出评价的一种试油测试工艺。
地层测试的具体目的是：（１）探明新地区、新构造、新层位是否有工业性油气流，验证油、气层的存在；（２）查明油气田的含油面积及油水或气水边界，油气藏的驱动类型和产油、气能力；（３）通过分层测试，取得分层测试资料，计算出储层和流体的特性参数，为估算油气储量和制定油气田开发方案提供依据。
