探讨变电所及其功能

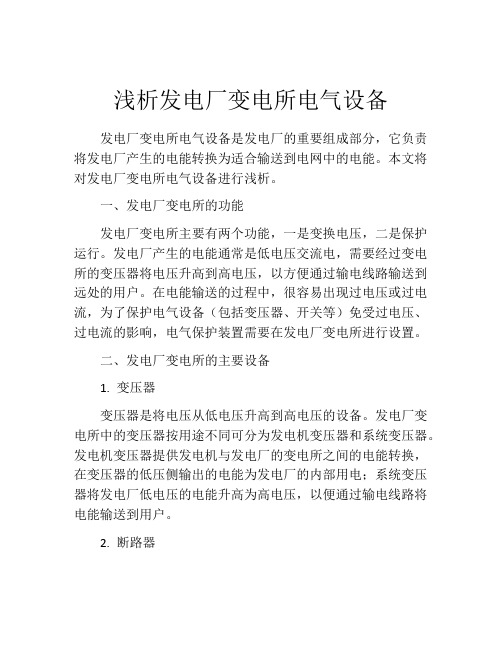

浅析发电厂变电所电气设备发电厂变电所电气设备是发电厂的重要组成部分，它负责将发电厂产生的电能转换为适合输送到电网中的电能。

本文将对发电厂变电所电气设备进行浅析。

一、发电厂变电所的功能发电厂变电所主要有两个功能，一是变换电压，二是保护运行。

发电厂产生的电能通常是低电压交流电，需要经过变电所的变压器将电压升高到高电压，以方便通过输电线路输送到远处的用户。

在电能输送的过程中，很容易出现过电压或过电流，为了保护电气设备（包括变压器、开关等）免受过电压、过电流的影响，电气保护装置需要在发电厂变电所进行设置。

二、发电厂变电所的主要设备1. 变压器变压器是将电压从低电压升高到高电压的设备。

发电厂变电所中的变压器按用途不同可分为发电机变压器和系统变压器。

发电机变压器提供发电机与发电厂的变电所之间的电能转换，在变压器的低压侧输出的电能为发电厂的内部用电；系统变压器将发电厂低电压的电能升高为高电压，以便通过输电线路将电能输送到用户。

2. 断路器断路器是在电路故障时切断电路的开关设备。

因其可以切断高压电流，因而也被称作为高压开关。

发电厂变电所的断路器通常安装在变电站大门旁，以方便维护人员随时进行操作。

3. 隔离开关隔离开关是指一个能够切换而不带负载工作电流的电器设备。

在进行设备检修时，需要先使用隔离开关切断相关电路，以确保电工进行操作时安全。

4. 接地刀开关接地刀开关用于在设备带电或是停电时，将电气设备与大地之间切断联系。

在设备带电的情况下，如果需要进行检修或维护，先必须确保设备与大地之间的联系被切断才能进行下一步操作。

5. 电流互感器电流互感器是一种用于测量电路中电流的电气设备。

如果需要进行电路保护或是故障检修，就需要对电路中的电流进行测量，因此电流互感器显得十分重要。

6. 电容电抗器电容电抗器是一种用来改变电路中的漏电容和电感等电学参数的设备。

在电路运行过程中，会因为电容和电感等电学参数的影响导致能量的损失，因此电容电抗器通常用于进行电路电压的稳定和能量的传输。

简述变电所的作用变电所是电力系统中非常重要的设备，主要用于将高压电能转换为低压电能，以满足人们日常生活和工业生产的电能需求。

本文将从以下几个方面来简述变电所的作用。

1. 电能传递变电所作为电力系统中的起始和终止点，其作用之一是将电力的高压传递到远距离的地方。

在电力输送的过程中，由于距离、电压等因素的影响，电能需要通过变电所进行升压或降压。

电能传递的路径通常包括电压等级高的高压线路和低压线路，通过变电所实现高压线路和低压线路之间的平稳转换，将电能输送到需要的地方。

2. 电力调节在电力系统中，变电所还起着电力调节的作用。

当电网总负荷变化时，会对系统造成不同程度的影响，使线路电压和电流发生变化。

通过变电所进行调节，可以使电网得到稳定的工作状态。

例如，在电网超负荷时，变电所可以通过增大输变电设备的容量来满足负荷需求，从而保护电网的正常运行。

3. 安全保障变电所可以为电力系统提供安全保障。

根据电力系统中的安全标准，变电所在设备选择和工艺方面有着非常高的要求。

变电场的配电设备，如断路器、隔离开关、电压互感器、电流互感器等，都是保证电网运行安全，防止意外事故的重要部件。

此外，变电所还通过安装避雷设备、接地系统等，提供对固有和感应干扰的防护，保持电力系统的稳定与可靠。

4. 辅助服务随着电力系统的发展，变电所的作用也在不断扩展。

现代变电所不仅仅是一个电能转换站，更是一个综合服务平台。

在状况监测、远程控制、数据采集和处理等方面，变电所均发挥着越来越重要的作用。

这些技术应用不仅有助于提高电力系统的安全性、可靠性和经济性，还能使能源利用更加智能化、便捷化。

综上所述，变电所作为电力系统中的关键设备，其作用不仅在于对电能进行转化和流动的控制，同时还在于提供安全保障和辅助服务，从而保证电力系统的可靠稳定。

随着电力系统的不断发展和人们对电力服务的不断改善，变电所的作用还将继续扩大和深化。

一、概述变电所，作为电力系统的重要组成部分，承担着将高压电能转换为低压电能，以供应各类用户的重要职责。

在我国电力事业中，变电所的建设与运行直接关系到国家能源安全和民生福祉。

以下是关于变电所的简介总结。

二、变电所的定义与作用变电所，又称变电站，是指将高压电能通过变压器降压后，再供给用户使用的电力设施。

其主要作用如下：1. 降压：将高压电能转换为低压电能，满足用户用电需求。

2. 调节：通过调整变压器输出电压，使电力系统稳定运行。

3. 配电：将降压后的电能分配至各个用户，确保电力供应。

4. 保护：对电力系统进行实时监控，及时发现并处理故障，保障电力系统安全稳定运行。

三、变电所的分类根据电压等级，变电所可分为以下几类：1. 高压变电所：电压等级在220kV及以下。

2. 降压变电所：电压等级在110kV及以下。

3. 配电变电所：电压等级在10kV及以下。

四、变电所的主要设备1. 变压器：将高压电能转换为低压电能的核心设备。

2. 断路器：在电力系统中，起到切断或接通电路的作用。

3. 隔离开关：用于隔离电路，保证操作安全。

4. 电流互感器、电压互感器：用于测量电流、电压，为保护、监控提供数据。

5. 保护装置：如继电保护、自动装置等，用于监测电力系统运行状态，及时发现并处理故障。

五、变电所的管理与维护1. 严格执行国家相关法律法规，确保电力系统安全稳定运行。

2. 定期对变电所设备进行检查、维护，确保设备正常运行。

3. 加强员工培训，提高员工安全意识、业务水平。

4. 建立健全应急预案，提高应对突发事件的能力。

六、总结变电所在电力系统中扮演着举足轻重的角色，其建设与运行直接关系到国家能源安全和民生福祉。

通过不断优化变电所的设备、技术和管理，提高电力系统的安全稳定运行水平，为我国经济社会发展提供有力保障。

变电所基本知识1、变电所的作用：变电所是连接发电厂、电网和电力用户的中间环节，主要有汇集和分配电力、控制操作、升降电压等功能。

2、变电所的构成：变压器、高压配电装置、低压配电装置和相应建筑物。

3、变电所分类⑴按作用分类①升压变电所：建在发电厂和发电厂附近，将发电机电压升高后与电力系统连接，通过高压输电线路将电力送至用户。

②降压变电所：建于电力负荷中心，将高压降低到所需各级电压，供用户使用。

③枢纽变电所：汇集电力系统多个大电源和联络线路而设立的变电所，其高压侧主要以交换电力系统大功率为主，低压侧供给工矿企业和居民生活用电等。

⑵按管理形式分类①有人值班变电所：所内有常驻值班员，对设备运行情况进行监视、维护、操作、管理等，此类变电所容量较大。

②无人值班变电所：不设常驻值班员，而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护，遇有操作随时派人切换运行设备或停、送电。

⑶按结构型式分类①屋外变电所：一次设备布置在屋外。

高压变电所用此方式。

②屋内变电所：电气设备均布置在屋内，市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。

⑷按地理条件分类地上变电所、地下变电所。

4、变电所的规模按电压等级、变压器总容量和各级电压出线回路数表示。

电压等级以变压器的高压侧额定电压表示，如35、110、220、330、500KV变电所。

变压器总容量通常以全所主变压器的容量总和来表示。

各级电压出线回路数，根据变电所的容量和工业区用户来确定。

如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV 用户配电线路，该所共有出线12回。

5、变电所的电气一次设备构成：变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。

6、变压器⑴作用：变换电压，将一种等级的电压变换成同频率的另一种等级的电压。

⑵变压器的分类①按相数分：单相变压器、三相变压器。

变电站的作用
变电站是电力系统中的一个重要环节，其主要作用包括以下几个方面：
1. 电能传输和分配：变电站起到电能传输和分配的作用，将高压电能经过变压变流等装置处理，降低电压，并将电能分配到不同的电力用户或电力系统中的不同电力需求点。

这样可以实现电力系统的灵活运行和电能资源的高效利用。

2. 电网稳定控制：变电站在电力系统中起到稳定控制的作用。

通过运用智能电力设备和自动化控制技术，变电站可以监测和控制电力系统中的电流、电压、频率等参数，实现对电力系统的调控，保证电力系统的稳定运行。

3. 电能质量提升：变电站通过引入电力滤波器等设备，可以对电力系统中的谐波、闪变等电能质量问题进行处理，提高电能质量。

这样可以保证供电设备的正常运行，提高电力系统可靠性和供电质量。

4. 电能转换与配电：变电站通过变压器等设备，将高压电能转换为适应不同电力用户需求的低压电能，并将电能通过配电设备分配到不同的电力用户，以满足电力用户的用电需求。

5. 电流、电压互变：在电力系统中，由于电力的传输和分配会遇到不同电压等级和电流强度的变化需要，变电站通过变压变流等装置，可以实现电流、电压的互变，以适应不同电力需求点的电能传输和分配。

6. 断开故障回路：当电力系统中发生短路、过载等故障时，变电站可以通过断开故障回路的方式，避免故障扩散和对电力系统的影响，保证电力系统的安全稳定运行。

总的来说，变电站在电力系统中起到了电能传输和分配、稳定控制、电能质量提升、电能转换与配电、电流、电压互变和断开故障回路等多个方面的作用，是电力系统中不可或缺的环节。

变电室的原理及应用1. 引言变电室作为电力系统中重要的组成部分，起着能量转换、分配和控制的关键作用。

本文将介绍变电室的基本原理及其在电力系统中的应用。

2. 变电室的原理变电室是一种用于进行高压电力能量转换和分配的设施，其工作原理如下：•高压输电线路：变电室与电源之间通过高压输电线路连接，高压电力经过输电线路进入变电室。

•变压器：变电室内通常安装有变压器，用于将高压电力转换为低压电力，以满足用户的需求。

•开关设备：变电室中的开关设备用于控制电力的分配和传输，包括断路器、隔离开关和负荷开关等。

•保护系统：为了保证变电站的安全运行，变电室还配备了各种保护系统，如过载保护、短路保护和接地保护等。

3. 变电室的应用变电室在电力系统中有广泛的应用，主要包括以下几个方面：3.1 电力传输变电室是电力传输系统中不可或缺的一环。

通过变电室进行能量转换和分配，可以将高压电力从发电厂传输到用户或其他变电站，实现电力供给的可靠性和稳定性。

3.2 电力分配变电室在电力分布系统中起到关键的作用。

变电室将从输电线路上输入的高压电力通过变压器转换为低压电力，再通过开关设备进行分配给不同的用户或区域，满足各种需求。

3.3 发电厂接入发电厂需要将发电产生的电力输入到电力系统中，这就需要通过变电室实现发电厂与电力系统之间的连接。

变电室可以将发电厂所产生的高压电力转换并接入电力系统，保证电力的平衡和稳定。

3.4 变电站间的连接在大型的电力系统中，不同的变电站之间需要进行电力的传输和平衡。

变电室可以作为变电站之间的连接通道，将电力从一个变电站传输到另一个变电站，以实现电力系统的整体调度和平衡。

4. 总结变电室是电力系统中不可或缺的设施，它通过能量转换和分配的方式，将高压电力转换为低压电力，并通过开关设备进行控制和分配。

变电室在电力传输、分配、发电厂接入和变电站间的连接方面都具有重要的应用价值。

探讨变电所及其功能摘要：本文首先介绍了什么是变电所，并从主变压器、开关电器和母线、调相设备、避雷装置以及互感器等五部分综述了变电所的构成器件及其作用。

关键词：变电所调相设备构成器件避雷装置1、前言发电厂发出的电力，是通过送电线及配电线最终到达用户的。

但是，这个过程必须把所需的电力变适当的电压与电流输入送电线与配电线。

而且在这个过程中个，必须保持电力质量，不失掉供电可靠性。

同时在电力系统发生异常时必须尽可能抑制其影响。

2、变电所在电力流通的过程中必须要有电压的变化与调整、电力的变换、集中与分配、电力潮流的控制、系统的保护等多种作用的功能。

有这些功能作用的即为变电，而此场所即为变电所。

另外，在直流输电时，进行交直流电力变换的场所称为换流站。

3、变电所的构成器件及其作用3.1 主变压器主变压器是使用电压升高或降低的电器。

从发电厂通过送电线送出电力时升压，其他情况下一般是降压。

双绕组变压器使用有载分接头进行电压调整。

这样的变压器称为有载调压变压器。

变压器的连接方式通常用Y-Y-△方法。

Y连接的绕组中特点能够接地，而△连接的绕组可以抵消因变压器铁心饱和特性与磁滞特性所产生的激磁电流中的三次谐波磁通，防止感应电压波形的畸变。

这个△绕组是作为供给比较低电压的三次绕组使用，连接调相设备和厂内负载等。

此外，发电厂的升压变压器用△-Y连接，而33kV以下的配电用变压器还使用△-△连接。

在△-△连接情况下，当1相有故障时可以作为V-V连接使用，这是其优点。

3.2 开关电器、母线断路器和隔离开关这两种开关电器是为了切换从变电所受电线到引出线的电力流向，还为了吧故障部分或修理部门从系统分离出来而用的。

因此，这两种电器能够使受电线、引出线、母线与变压器等进行相互结合或分离。

为了能够实现这一点，采用以下母线的几种连接方式。

单母线具有结构简单、占地面积小等优点。

但是在无分段开关的情况下，发生母线或开关电器类的事故时变电所会全部停止工作。

变电所的内容
变电所是电力系统中的重要设施，主要用于变换电压、升降电压和配电。

以下是变电所常见的主要内容及设备：
1. 变压器：变电所主要通过变压器将高电压输电线路的电压变换成适合配电的低电压。

变压器分为主变压器和配电变压器两种，主要用来变换输电线路的高电压（通常是110kV、220kV、500kV）至配电线路的低电压（通常是10kV、0.4kV）。

2.开关设备：变电所内安装有各种开关设备，用于控制电流的
开关操作，包括高压断路器、隔离开关、旁路开关、自动重合闸器等。

3. 保护设备：为了保护电力系统的正常运行和设备的安全，变电所内设置了各种保护设备，如差动保护装置、过电流保护装置、零序保护装置、接地保护装置等。

4. 测量仪表：变电所内设有多种测量仪表，用于监测和测量电力系统的各种参数，如电压、电流、功率、频率等。

这些仪表主要用来实时监控电力系统的运行情况和故障诊断。

5. 控制设备：变电所内还设置有控制装置，用于实施对系统运行过程的控制和调节，包括遥控装置、遥信装置、自动化控制装置等。

6. 电能计量装置：变电所还安装有电能计量装置，用于对输送到用户终端的电能进行计量，这是电力计费和电能管理的基础。

除上述主要设备外，变电所还包括相应的电缆、电缆槽道、接地装置、配电设备以及相应的安全防护措施和消防设备等。

总的来说，变电所是一个重要的电力设施，起着变换电压、配电和保护等功能，对电力系统的安全运行起着至关重要的作用。

变电站是干什么的随着电力需求的不断增长，变电站作为电力系统的重要组成部分，扮演着至关重要的角色。

那么，变电站是干什么的呢？本文将为大家详细介绍变电站的定义、功能、分类、结构及运行原理等方面的知识。

一、定义变电站是电力系统中的一种设施，主要用于将高压电能转换为低压电能，同时对电能进行控制、保护、计量、监测等处理，以满足电力输送、分配、供应及其它相关需求。

二、功能1.变压器功能变电站中最重要的设备是变压器，其主要功能是将输送到变电站的高压电能转换为低压电能，以满足不同电力需求。

变压器还可以进行电压的调节，以保证电力系统的稳定运行。

2.控制和保护功能变电站还可以对电力进行控制和保护。

例如，变电站可以通过断路器、隔离开关、接地开关等设备来确保电力系统的安全运行。

如果电力系统发生故障，变电站可以及时切断电力供应，以避免事故的发生。

3.计量和监测功能变电站还可以对电力进行计量和监测。

例如，变电站可以对电力的电压、电流、功率等参数进行监测，并记录下相关数据。

这些数据可以用于电力系统的运行管理和优化。

4.配电功能变电站还可以进行电力的配电。

例如，变电站可以将电力分配到不同的区域和用电设备中，以满足各种用电需求。

三、分类根据变电站的用途和规模，可以将其分为不同的类型。

常见的变电站类型包括：1.变电站变电站是最常见的一种变电设施，主要用于将输送到变电站的高压电能转换为低压电能，并进行控制、保护、计量、监测等处理，以满足电力输送、分配、供应及其它相关需求。

2.换流站换流站主要用于将交流电能转换为直流电能，以满足特定用电需求。

例如，换流站可以将输送到变电站的交流电能转换为直流电能，用于铁路、地铁等交通设施的供电。

3.联络线站联络线站主要用于将不同电力系统之间的电能进行联络。

例如，联络线站可以将输送到变电站的电能与其它电力系统进行联络，以满足跨区域的电力需求。

4.直流输电站直流输电站主要用于将直流电能输送到远距离的地方。
