变电站施工安全交底(电气调试)

变电站施工安全技术交底一、前言变电站施工是一项复杂且具有一定危险性的工作。

为了确保施工过程中的安全，保障施工人员的生命安全和身体健康，提高施工质量和效率，特进行本次施工安全技术交底。

二、工程概述本次施工的变电站位于_____，建设规模为_____，主要包括变压器、开关柜、控制柜等设备的安装以及相关线路的敷设等工作。

三、施工安全管理目标1、杜绝重伤及以上人身伤亡事故。

2、杜绝重大机械设备事故。

3、杜绝重大火灾事故。

4、杜绝重大交通责任事故。

5、杜绝重大环境污染事故。

6、确保施工人员的职业健康安全，职业病发病率为零。

四、施工安全组织机构及职责1、成立施工安全领导小组，由项目经理担任组长，项目副经理和安全负责人担任副组长，各施工班组长为成员。

2、项目经理是施工安全的第一责任人，全面负责施工现场的安全管理工作。

3、项目副经理负责组织实施各项安全技术措施，协调解决施工中的安全问题。

4、安全负责人负责监督检查各项安全制度和措施的落实情况，及时纠正违章行为。

5、施工班组长负责本班组的施工安全，组织本班组人员学习安全技术交底内容，落实各项安全措施。

五、施工安全管理制度1、安全生产责任制明确各级人员在施工过程中的安全职责，做到各司其职、各负其责。

2、安全技术交底制度在施工前，由技术人员向施工人员进行详细的安全技术交底，确保施工人员了解施工过程中的安全风险和防范措施。

3、安全检查制度定期进行安全检查，及时发现和消除安全隐患。

4、安全教育培训制度对施工人员进行定期的安全教育培训，提高施工人员的安全意识和操作技能。

5、安全奖惩制度对遵守安全制度、表现优秀的人员进行奖励，对违反安全制度的人员进行处罚。

六、施工安全技术措施1、基础施工安全技术措施（1）在进行基础开挖前，应进行详细的地质勘察和地下管线探测，制定合理的开挖方案。

（2）开挖过程中，应设置有效的支护和排水措施，防止坍塌和滑坡事故的发生。

（3）在坑边设置防护栏杆和警示标志，严禁无关人员靠近。

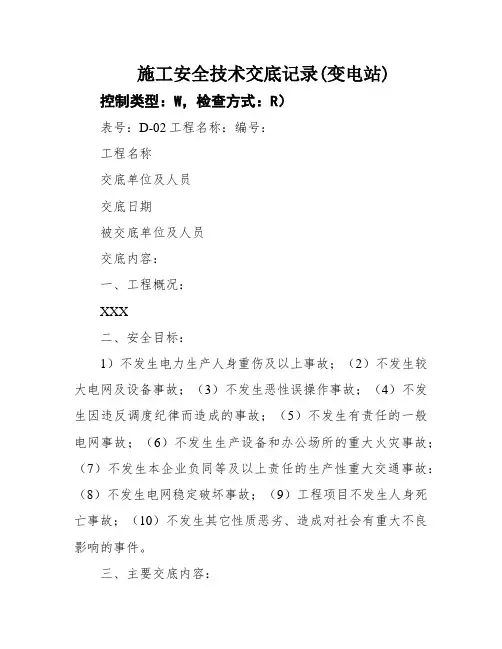

施工安全技术交底记录(变电站)控制类型：W，检查方式：R）表号：D-02工程名称：编号：工程名称交底单位及人员交底日期被交底单位及人员交底内容：一、工程概况：XXX二、安全目标：1）不发生电力生产人身重伤及以上事故；（2）不发生较大电网及设备事故；（3）不发生恶性误操作事故；（4）不发生因违反调度纪律而造成的事故；（5）不发生有责任的一般电网事故；（6）不发生生产设备和办公场所的重大火灾事故；（7）不发生本企业负同等及以上责任的生产性重大交通事故：（8）不发生电网稳定破坏事故；（9）工程项目不发生人身死亡事故；（10）不发生其它性质恶劣、造成对社会有重大不良影响的事件。

三、主要交底内容：1、要坚持“安全第一、预防为主”的工作方针，严格执行国家现行的安全工作规程，按照XXX基建工程安全文明施工管理规定，做好工程施工的安全管理工作，做到安全、文明施工。

2、施工单位应切实加强工程的施工安全管理，层层落实安全生产责任制，加大施工现场惯性违章的查处力度，有效杜绝施工现场的惯性违章行为，加强现场监护工作，重点凸起“防触电、防高空坠落”工作，坚决与“违章、麻木、不负责任”三大敌人作斗争，确保施工安全在控、受控，做好班前交底记录。

3、健全工程的安全组织机构，其人员必须到岗到位，不得随意更换，有关管理及施工人员必须按规定持证上岗。

4、严厉易燃易爆物品的保管和使用管理。

5、要注意做好安全和饮食卫生工作。

6、加强物资设备的管理，切实做好防盗、防火工作。

7、加强季节性安全防护工作：雷雨季节要注意做好防塌方、防雷害、防洪、防汛工作；气温高时要注意做好防暑降温工作；作业要注意做好防火和防毒蛇、老鼠及其他害虫的侵害工作；要注意做好防抢工作，等等。

8、应结合现场工作实际，注意开展危害辨识与风险评估，提出风险和危险点掌握步伐。

9、严厉按图施工，如发现现场与图纸不符的地方，应及时向相干单位反映，严禁擅自更改施工图。

11、严厉履行“安全四步法”、施工机具“八步骤”管理、施工现场“5S”管理。

********110kV变电所电气安装工程安全技术措施交底******兴电力工程建设有限公司主管：审核：编制：交底人:接受人:********110kV变电所电气安装及调试工程安全技术交底一、工程简况及特点（一）工程简况：1.1 主变压器部分：安装主变压器2台，容量40000kVA，及中性点隔离开关、电流互感器、避雷器安装；1.2 110kV配电装置： 110kV GIS（SF6）组合电器7组；1.3 电容器：框架式电容器组4组1.4 10kV开关柜，交、直流屏：10kV主变进线柜2台，＃2主变进线隔离柜1台、＃2主变Ⅳ段进线柜1台，10kV馈线柜20台、10kV电压互感器柜3台，10kV 电容器柜4台，10kV 母联柜1台、10kV I、 II段母联刀闸柜1台，10kV 接地变柜2台， 10kV 所用变柜2台，Ⅲ、Ⅳ段母联刀闸柜1台，10kV封闭母线桥2套，10kV穿墙封闭母线桥2套，10kV穿墙套管6只1.5 综合自动化系统：变压器保护测控屏1台，备投及充电保护测控屏1台，10kV馈线保护测控装置12台，10kV电容器保护测控装置。

二次部分为以上电气设备相应的控制、保护系统。

（二）工程特点：本所为无人值守变电所，由****电业局调度中心通过远动主站对本站主要电气设备进行监察，控制。

本所设微机监控系统，不设常规监控屏或模拟屏。

有关人员可在本所内通过布置在控制室内的工程师站对主要电气设备进行调试、检修、维护。

在施工中应严格遵守《电力建设安全工作规程》（变电所部分）等有关规定，将安全施工作为头等大事来抓。

二总的要求：1、设备及器材到达现场后，应检查包装及密封是否良好；而后开箱检查清点，认真核对设备、器材、有关技术参数、尺寸是否符合设计要求，发现问题，及时反馈给设计部门；检查设备及器材是否符合国家现行技术标准的规定，有否合格证及铭牌，发现问题，应及时向公司领导汇报。

2、设备安装前，应组织有关施工人员到施工现场检查是否具备电气装置安装条件，特别应详细检查预埋件及预留孔是否符合设计要求，发现问题应及时反馈个筹建单位。

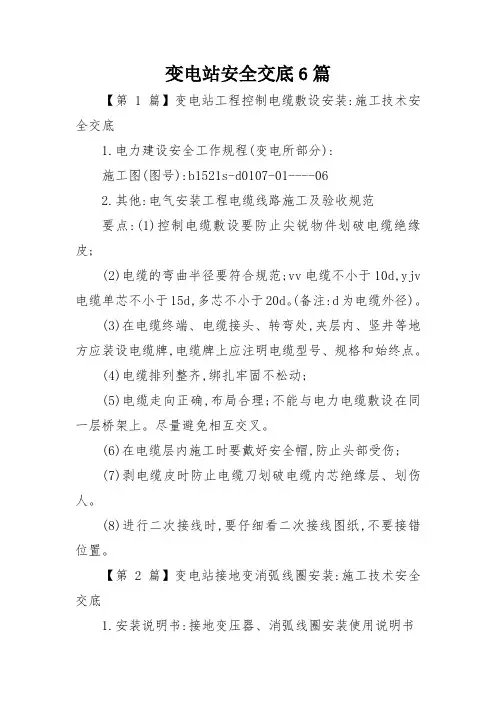

变电站安全交底6篇【第1篇】变电站工程控制电缆敷设安装:施工技术安全交底1.电力建设安全工作规程(变电所部分):施工图(图号):b1521s-d0107-01----062.其他:电气安装工程电缆线路施工及验收规范要点:(1)控制电缆敷设要防止尖锐物件划破电缆绝缘皮;(2)电缆的弯曲半径要符合规范;vv电缆不小于10d,yjv 电缆单芯不小于15d,多芯不小于20d。

(备注:d为电缆外径)。

(3)在电缆终端、电缆接头、转弯处,夹层内、竖井等地方应装设电缆牌,电缆牌上应注明电缆型号、规格和始终点。

(4)电缆排列整齐,绑扎牢固不松动;(5)电缆走向正确,布局合理;不能与电力电缆敷设在同一层桥架上。

尽量避免相互交叉。

(6)在电缆层内施工时要戴好安全帽,防止头部受伤;(7)剥电缆皮时防止电缆刀划破电缆内芯绝缘层、划伤人。

(8)进行二次接线时,要仔细看二次接线图纸,不要接错位置。

【第2篇】变电站接地变消弧线圈安装:施工技术安全交底1.安装说明书:接地变压器、消弧线圈安装使用说明书2.施工图(图号):443-b1521s-d0103-043.其他:电气安装工程电力变压器装置施工及验收规范电气安装工程电力变压器、消弧线圈交接试验标准4.要点:接地变消弧线圈安装施工包括接地变、消弧线圈、隔离刀闸、中心屏、控制柜安装与调试(1)、安装过程中应防止设备倾斜倒地、受撞击;(2)、设备带电部分对地距离、设备间距离符合规范;(3)、设备接地良好安装牢固;(4)、交接试验数据与出厂试验报告相比无显著变化,符合规范;(5)、安装与调试作业中遵守安全规范,做好劳动防护措施;(6)、施工电焊作业时,现场必须配备灭火器材;(7)、电焊机外壳要接地,且接地良好;(8)、电焊作业时正确使用电焊面罩,穿电焊专用劳防服。

【第3篇】变电站接地变消弧线圈安装施工技术安全交底1.安装说明书:接地变压器、消弧线圈安装使用说明书2.施工图(图号):443－b1521s-d0103-043.其他:电气安装工程电力变压器装置施工及验收规范电气安装工程电力变压器、消弧线圈交接试验标准4.要点:接地变消弧线圈安装施工包括接地变、消弧线圈、隔离刀闸、中心屏、控制柜安装与调试（1）、安装过程中应防止设备倾斜倒地、受撞击；（2）、设备带电部分对地距离、设备间距离符合规范；（3）、设备接地良好安装牢固；（4）、交接试验数据与出厂试验报告相比无显著变化，符合规范；（5）、安装与调试作业中遵守安全规范，做好劳动防护措施；（6）、施工电焊作业时，现场必须配备灭火器材；（7）、电焊机外壳要接地，且接地良好；（8）、电焊作业时正确使用电焊面罩，穿电焊专用劳防服。

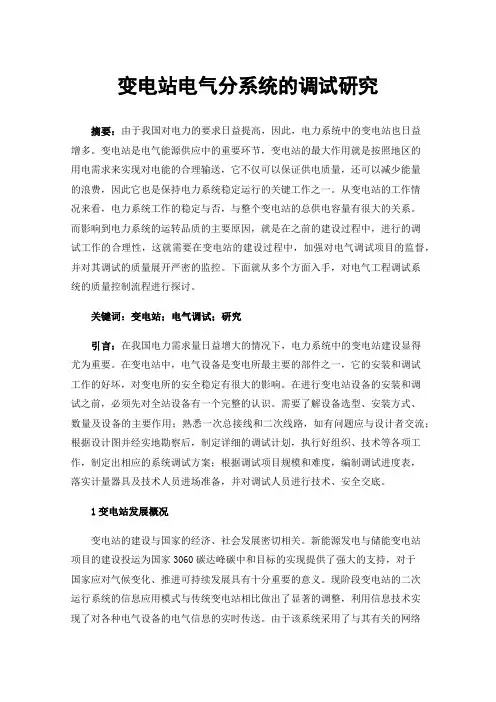

变电站电气分系统的调试研究摘要：由于我国对电力的要求日益提高，因此，电力系统中的变电站也日益增多。

变电站是电气能源供应中的重要环节，变电站的最大作用就是按照地区的用电需求来实现对电能的合理输送，它不仅可以保证供电质量，还可以减少能量的浪费，因此它也是保持电力系统稳定运行的关键工作之一。

从变电站的工作情况来看，电力系统工作的稳定与否，与整个变电站的总供电容量有很大的关系。

而影响到电力系统的运转品质的主要原因，就是在之前的建设过程中，进行的调试工作的合理性，这就需要在变电站的建设过程中，加强对电气调试项目的监督，并对其调试的质量展开严密的监控。

下面就从多个方面入手，对电气工程调试系统的质量控制流程进行探讨。

关键词：变电站；电气调试；研究引言：在我国电力需求量日益增大的情况下，电力系统中的变电站建设显得尤为重要。

在变电站中，电气设备是变电所最主要的部件之一，它的安装和调试工作的好坏，对变电所的安全稳定有很大的影响。

在进行变电站设备的安装和调试之前，必须先对全站设备有一个完整的认识。

需要了解设备选型、安装方式、数量及设备的主要作用；熟悉一次总接线和二次线路，如有问题应与设计者交流；根据设计图并经实地勘察后，制定详细的调试计划，执行好组织、技术等各项工作，制定出相应的系统调试方案；根据调试项目规模和难度，编制调试进度表，落实计量器具及技术人员进场准备，并对调试人员进行技术、安全交底。

1变电站发展概况变电站的建设与国家的经济、社会发展密切相关。

新能源发电与储能变电站项目的建设投运为国家3060碳达峰碳中和目标的实现提供了强大的支持，对于国家应对气候变化、推进可持续发展具有十分重要的意义。

现阶段变电站的二次运行系统的信息应用模式与传统变电站相比做出了显著的调整，利用信息技术实现了对各种电气设备的电气信息的实时传送。

由于该系统采用了与其有关的网络建模方法，采用了数字化传感器元件取代了常规的旧式电气元件，因此，可以有效地提高电气设备在工作中的效率和节能性。

电气调试工程施工方案一、前言电气调试工程是指按照设计要求和技术规范对电气设备进行检验、测试、调整和试运行的工程。

电气调试施工是电气工程中的重要环节，对工程质量和安全性起着至关重要的作用。

本文将结合实际工程情况，对电气调试工程施工方案进行详细介绍。

二、工程概况本次电气调试工程施工的项目为某工业园区的变电站和配电系统，工程包括变电站主变组、配电柜、开关设备、避雷器等一系列电气设备。

施工范围包括电气设备的接线、接地、接线图纸的核对、成套设备测试及运行试验等。

三、工程施工准备1. 人员准备本次电气调试施工需要准备具备相应资质和经验的电气工程师、调试工程师和操作人员。

他们应熟悉施工图纸和技术规范，具备一定的沟通协调能力和解决问题的能力。

2. 设备准备施工中需要准备齐全的电气调试设备，包括万用表、电流表、电压表、频率表、绝缘电阻测试仪、接地电阻测试仪、电气计量仪器等。

3. 施工材料准备施工中需要准备相应的施工材料，包括电缆、线夹、绝缘套管、接地线材料、电气管件等。

四、施工流程1. 施工前准备（1）检查施工图纸，确保无误。

（2）检查电气设备的运行条件，包括设备的安装是否规范，接线是否正确等。

（3）对施工现场进行安全检查，保证施工过程中的安全。

2. 接地施工（1）对变电站主变组、配电柜等设备进行接地施工。

（2）接地电阻测试，确保接地电阻符合要求。

3. 电缆接头施工（1）接头施工前，应对接头所用的电缆进行检查。

（2）进行电缆接头的连接，并使用绝缘套管进行保护。

（3）对接头进行绝缘电阻测试，确保接头质量符合要求。

4. 电气设备接线（1）进行电气设备的接线工作，确保接线正确、牢固。

（2）对接线进行绝缘电阻测试，确保接线质量符合要求。

5. 成套设备测试及运行试验（1）对变电站主变组、配电柜等电气设备进行联合测试。

（2）进行设备的运行试验，确保设备运行正常。

6. 安全验收（1）按照相关安全标准对电气设备进行安全验收。

（2）对施工现场进行综合验收，确保电气设备的安全和正常运行。

高压电气施工安全技术交底10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准1 1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。

2 2 施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。

并有合格证及说明书。

其型号、规格、电压等级符合设计要求。

2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。

2.2 2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。

2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。

2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。

2.3.3 施工现场要干净、宽敞、光线充足。

施工现场应备有220V交流电源。

2.3.4 室外施工时，应搭设临时帐蓬。

3 操作工艺3.1 3.1 工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2 设备点件检查。

开箱检查实物是否符合装箱单上的数量，外观有无异常现象。

3.3 剥除电缆护层（图2-28）：图2-283.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。

3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。

3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。

3.3.4 锯芯线、对正芯线，在中心点处锯断。

3.4 剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。

《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其稳定运行至关重要。

为了确保变电站电气设备的安全可靠运行，提高供电质量，需要对变电站的电气设备进行全面的调试。

本次调试的变电站为[变电站名称]，该变电站主要承担着[供电区域]的电力供应任务。

变电站内的电气设备包括变压器、断路器、隔离开关、互感器、避雷器等。

本次调试的目的是检验这些电气设备的性能是否符合设计要求，以及在运行过程中是否存在潜在的问题。

通过调试，可以及时发现并解决问题，为变电站的正式投运做好准备。

二、施工步骤1. 调试前准备（1）熟悉电气设备的技术资料和调试要求，制定详细的调试计划。

（2）准备好调试所需的仪器仪表、工具和材料，确保其性能良好、精度符合要求。

（3）对调试人员进行技术培训和安全交底，明确调试任务和注意事项。

（4）检查电气设备的安装情况，确保设备安装牢固、接线正确。

2. 变压器调试（1）测量变压器的绕组直流电阻，检查各相绕组电阻是否平衡，与出厂值相比是否有明显变化。

（2）进行变压器的绝缘电阻测试，包括绕组对地绝缘电阻、绕组间绝缘电阻等，判断变压器的绝缘状况。

（3）进行变压器的变比测试，检查变压器的变比是否符合设计要求。

（4）进行变压器的空载试验，测量变压器的空载电流和空载损耗，检查变压器的铁芯质量。

（5）进行变压器的负载试验，测量变压器的负载电流和负载损耗，检查变压器的绕组质量。

3. 断路器调试（1）进行断路器的绝缘电阻测试，检查断路器的绝缘状况。

（2）进行断路器的导电回路电阻测试，检查断路器的接触电阻是否符合要求。

（3）进行断路器的分合闸时间测试，检查断路器的分合闸速度是否符合要求。

（4）进行断路器的低电压动作试验，检查断路器在低电压下能否可靠动作。

4. 隔离开关调试（1）进行隔离开关的绝缘电阻测试，检查隔离开关的绝缘状况。

（2）进行隔离开关的接触电阻测试，检查隔离开关的接触是否良好。
