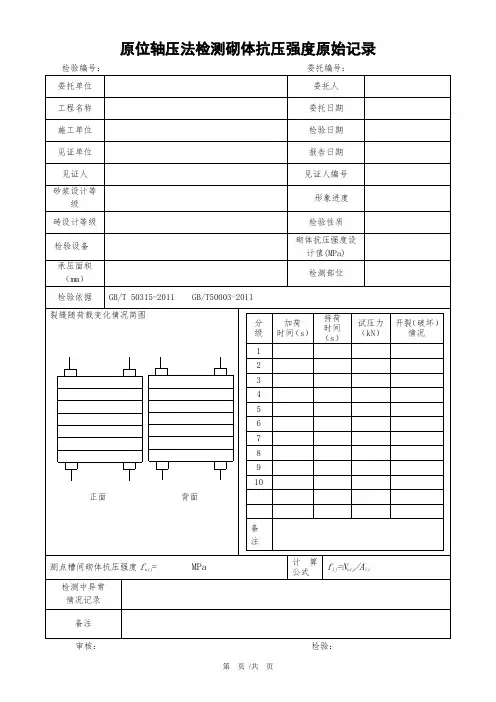

原位轴压法检测砌体抗压强度检测原始记录(一)共页第页强度等级检测日期设备编号检测依据设备状态检测编号结构/构件名称施工日期初裂荷载(kN)破坏荷载uij N (kN)受压面积ijA (mm 2)砌体抗压强度值uij f (MPa)砌体上部压应力ij 0σ(MPa)强度换算系数ij1ξ标准砌体抗压强度换算值mij f (MPa)测区砌体抗压强度平均值mif (MPa)批量评定单元砌体抗压强度平均值m f =标准差s=变异系数=δ测区砌体抗压强度最小值min f ,mi =k=单元砌体抗压强度标准值k f =检测说明公式:uij f =uij N /ij A mij f =uij f /ij1ξij 1ξ=1.25+0.60ij0σmi f =∑=1111n i mijfn m f =∑=2121n i mifn (k f =m f -ks 或k f =min f ,mi 依据测区数量选用)校核:主检:原位轴压法检测砌体抗压强度检测原始记录(二)共页第页检测编号结构/构件名称检测依据计算日期荷载计算检测说明校核:主检:。
受控编号:XXX工程质量检测报告工程名称:XXXX检测代码及项目:XXXX单位名称委托单位:建设单位:设计单位:施工单位:监理单位:检测单位:声明1、本报告无检验检测报告专用章及其骑缝章无效;2、本报告无检测、审核、批准人签名无效;3、本报告涂改、增删无效;4、报告复印页数不全、未加盖检验检测报告专用章无效;5、对本报告若有异议,应于收到报告之日起十五日内向本检测单位提出。
检测单位资质证书编号:检测单位地址:邮政编码:电话:目录1 工程概况 (4)2 检测概述 (4)3 砌体抗压强度检测计算方法 (5)4 检测结果 (7)5 结论 (7)附图1:结构平面示意图 (9)附件:工程质量现场检测见证确认表 (9)附图2:现场检测影像资料 (9)1 工程概况1.1 工程名称:建设地点:结构形式:砖种类及设计强度等级:砌筑砂浆种类及设计强度等级:砌筑施工时间:工程现状:1.2 检测原因:以往检测情况概述:2 检测概述2.1 检测日期:XXXX年XX月XX日。
2.2检测方法采用原位轴压法,检测砖砌体抗压强度。
2.3 检测依据1 委托方提供的设计图纸及相关资料;2 《砌体工程现场检测技术标准》(GB/T 50315—2011)。
2.4 检测仪器设备检测所用计量仪器设备见表2.4。
表2.4 计量仪器设备一览表1 当检测对象为整栋建筑物或建筑物的一部分时,应将其划分为一个或若干个可以独立进行分析的结构单元,每一结构单元划分为若干个检测单元。
2 每一检测单元内,不宜少于6个测区,每个测区测点数不应少于1个。
2.6现场检测1 应委托方要求采用原位轴压法检测砖砌体抗压强度;2 抽检构件见表2.6。
表2.6 抽检构件一览表3 砌体抗压强度检测计算方法3.1 槽间砌体的抗压强度,应按下式计算:ijuij uij A N f =式中:uij f —第i 个测区第j 个测点槽间砌体的抗压强度(MPa );uij N —第i 个测区第j 个测点槽间砌体的受压破坏荷载值(N );ij A —第i 个测区第j 个测点槽间砌体的受压面积(mm 2) 。
×××原位轴压法砌体抗压强度检测报告图号:JC:2013-×××证书编号:×××2013年 11月10日附加说明:1.报告未加盖检测专用章无效;2.报告无检测人员、审核、审定、批准签字无效;3.对于委托方送样检验,仅对来样检验数据负责;4.未经本公司批准,不得复制检测报告(完整复制除外);复制报告需加盖计量认证合格证章,否则无效;5.涂改、部分提供或部分复制检测报告无效;6.对本报告有疑问,请于收到报告之日起15日内向本公司提出书面申请材料,我公司将在5日内给予回复;7.本报告未经公司同意,不得作为商业广告使用。
×××原位轴压法砌体抗压强度检测报告主测:报告编写:校对:审核:批准:批准日期:年月日单位名称:单位地址:联系电话:邮编:目录1 工程概况 (1)2 检测目的 (1)3 检测依据 (1)4 检测设备 (1)5 检测方法 (3)6 数据分析 (4)7 检测结果 (5)1 工程概况六枝特区×××系二层混合结构房屋,南北朝向,平面形状大致呈矩形。
2 检测目的采用原位轴压法在墙体上进行抗压试验,主要检测目的是推定240mm厚普通砖砌体的抗压强度。
(包括粘土砖、灰砂砖、页岩砖等)我公司根据委托要求对其一层内纵墙砌体的抗压强度采用原位轴压法进行检测,该墙体为240mm厚烧结普通砖实砌墙。
3 检测依据本次检测的主要依据有:《砌体工程现场检测技术标准》GB/T 50315-2000;《砌体结构设计规范》GB 50003-2001;《建筑结构荷载规范》GB 50009-2001 (2006年版)。
4 检测设备本次检测的设备主要为:SL80原位压力机、手动油泵、压力表、高压油管、扁式千斤顶、拉杆、反力板等。
相应的设备安装见图1:原位压力机主要技术指标应符合表1的要求:原位压力机主要技术指标表1指标项目450型600型额定压力(kN)400 500极限压力(kN)450 600额定行程(mm)15 15极限行程(mm)20 20示值相对误差(%)±3 ±3图1 设备安装示意图5 检测方法原位轴压法检测根据《砌体工程现场检测技术标准》GB/T 50315-2000进行。
原位轴压法检测砌体抗压强度计算过程1.准备工作:准备好检测所需的设备和材料,包括压力机、试验砌体样品、测量规则、测量型号、砌体检测表等。
2. 样品准备:从砌体现场选择合适的样品,样品的尺寸和形状应符合实际需要。
通常选择长方体或正方体样品,边长一般为100mm或者150mm。
3.样品处理:将选好的样品进行处理,包括表面清洁、去除可能影响测试结果的杂质、修整表面等。
4.定位测量点:在样品的两端用测量规则划分出平行的测量点,并在这些点上进行测量。
5.测量过程:将样品放置在压力机上,对每个测量点施加均匀的压力。
压力的增加速度应控制在规定的范围内,通常约为每秒0.1MPa。
6.记录数据:在测量过程中,记录每个测量点的应力和应变数据。
同时,记录样品的编号、尺寸、外观等信息。
7.统计分析:根据测得的应力和应变数据,进行统计分析,计算出砌体在不同加载阶段的平均应力和平均应变。
可以采用数学方法、统计学方法等进行分析。
8.强度计算:根据实测的应力和应变数据,采用力学公式或材料力学性质进行计算,得出砌体的抗压强度。
9.结果评定:将计算得到的抗压强度与规定的标准进行比较,判断样品的合格性。
10.报告输出:将检测结果和备注等信息整理成报告,包括计算过程、结果、评定等,并进行签字确认。
总结:原位轴压法是一种常用的砌体抗压强度检测方法。
其计算过程主要包括准备工作、样品准备、样品处理、定位测量点、测量过程、记录数据、统计分析、强度计算、结果评定和报告输出。
通过这一系列步骤,可以得出砌体的抗压强度,并进行评定。
测定房屋砌体强度的原位轴压法摘要:测定房屋砌体强度的原位轴压法。
关键词:砌体强度结构安全1、已有砌体的强度检测方法在砌体承重的结构体系中,对旧建筑的加层、改建、加固、可靠度鉴定以及工程事故分析,都需获得砌体的真实强度。
以往评定已有砌体真实强度,一是通过标准试验方法测得一定数量砖块的强度,再用回弹仪、筒压法、砂浆片剪切法等测得砂浆强度,根据经验公式求得砌体试验强度。
二是根据《砌体基本力学性能试验方法标准(BGJ 129-90)》,在墙体上凿下一规格砌块(对于普通砖,试件尺寸的厚×宽×高为240mm×370mm×720mm,而非普通砖由砌块高厚比β=3确定),经加工试压获得砌体试验强度。
第一种方法测定砂浆强度时,因对砂浆本身的强度有一定要求(如回弹测试,砂浆最低强度需在M2.0以上),且要建立强度曲线,较适合评定砂浆强度等级,不能精确反映砂浆真实强度,因而有一定局限性。
而第二种方法,虽能直观准确测得砌块强度,但因砌块取样难度大,且对墙体有破坏作用,可操作性不强。
2、原位轴压仪测定及其方法从20世纪80年代起,我国一些大专院校和省级建筑科研院所已开始着手利用原位轴压仪测定已有砌体强度的原理、方法和装备的研究,到1995年,西安建筑科技大学先后开发研制了XY45、XY60和XY70型原位轴压仪等定型产品,可直接在墙体上测试出砌体抗压强度。
这是目前现场测试已有砌体强度的唯一仪器,测试结果可以全面考虑砖、砂浆的变异和砌筑质量对砖砌体抗压强度的影响,较能综合反映材料质量和施工质量。
且作为砌体力学性能现场检测的主要手段,正被编入建设部部颁标准《砌体力学性能检测技术标准》。
它的工作特点是采用专用液压系统对砖砌体力学性能进行现场原位检测。
原位轴压仪的测定方法是先在墙体上开凿两条水平槽孔,安放原位压力机,其中上水平槽尺寸应为240mm×250mm×70mm(深×宽×高),下水平槽尺寸为240mm×250mm×140m(深×宽×高),(下槽的高度视压力机型号不同而调整),上下水平槽孔对齐,两槽间相隔7皮砖,净距约430mm,槽间砌体的承压面修平整,并在上槽下表面和扁式千斤顶的顶面,均匀铺设厚10mm湿细砂垫层,将反力板置于上槽孔及扁式千斤顶置于下槽孔,并使两个承压板上下对齐后,拧紧螺母并调整其平行度,试加荷载检查测试系统是否灵敏以及上下压板和砌体受压面接触是否均匀密实,待正常后卸荷即开始测试。
原位轴压法检测砌体抗压强度检测报告这次我们要聊的是原位轴压法检测砌体抗压强度的报告,听起来是不是有点专业,嗯,确实,但咱们把话说得轻松点,一下子就能懂了。
大家都知道,建筑是个大工程,几乎每个角落都有我们的一砖一瓦,砌体墙是大多数建筑里不可或缺的部分。
怎么确保这些“砖头”不出问题呢?那就得靠检测了,特别是抗压强度检测。
你想,墙体承重,一旦出问题,后果可真不小。
你看看,咱们常见的墙体,都是由砖头、砌块或者混凝土块等组成的,这些东西在建造完成后,大家会觉得它们“稳得很”,是吧?但其实呀,时间一长,外界的压力、温度变化,甚至是自然环境的影响,都会对它们产生影响。
所以,检测它们的抗压强度,就是确保建筑物能“老当益壮”的一项重要任务。
说到原位轴压法检测,首先得解释下“原位”这两个字。
别看它字面上好像有点拗口,其实就是“在原地”,也就是说,咱们不用拆掉墙体,不用做什么大动作,直接就能在建筑的现场进行测试。
这比起那些需要拆卸、破坏墙体的传统方法来说,简直是省时省力。
再说了,这样的检测更符合实际情况,毕竟墙体在建成后的表现,和它刚建好的状态可是大不相同。
然后说到“轴压”,这就是测试的关键了,简单来说,就是模拟墙体上承受的压力。
你可以把它想象成,咱们平时堆个东西,不管是放书还是搬沙袋,都得讲究力道对吧?如果用力过猛,东西就可能会塌掉。
而墙体呢?它可是负责撑起整栋楼的“脊梁”,所以检测它的抗压强度,意味着要确认它能不能承担上面一层又一层的重压。
通过轴压法,检测人员会在墙体上施加一个逐步增加的压力,直到墙体开始出现变形、裂缝或者直接断裂。
看到这儿,可能有些小伙伴会问了:“啊,那不是得把墙体压坏了才知道?”放心,压坏是不可能的,压的过程都是非常精细的,目的是找出墙体最大承载力的临界点,一旦到了这个点,实验就会停止。
通过这个方法,咱们能准确知道这面墙能承受多大的压力,能保证楼上的人安全。
说到检测报告呀,很多人第一反应可能是“报告就是报告,没什么大不了的”。
砌体工程原位轴压法检测作业指导书
1 、执行规范: GB/T50315-2000 《砌体工程现场检测技术标准》。
2 、仪器型号:XY 型原位轴压仪。
3 、试验范围: 适用于推定240mm 厚普通砖砌体的抗压强度。
4 、检测数量:
4.1 每一个检测单元内, 应随机选择6 个构件( 单片墙体、柱) 作为
6 个测区。
当一个检测单元内不足6 个构件时, 应将每个构件作为一
个测区。
4.2 每一测区的测点数不少于1 个。
5 、检测前的准备:
5.1 取样前, 首先要了解所测试房屋的基本情况: 砌筑日期、房屋用
途、结构类型、砖和砂浆的设计强度等级、各层载荷的布置及重量、
砌体所存在的问题及有关设计图纸等情况。
5.2 同-墙体上, 测点不宜多于1 个, 且宜选在沿墙体长度的中间部
位: 多于1 个时, 其水平净距不得小于2.Om 。
5.3 测试部位宜选在墙体中部离地面高度lm 左右, 槽间砌体每侧的
墙体宽度不应小于1.5m 。
. 5.4 测试部位不得选在挑梁下、应力集中部位以及墙梁的墙体计算高度范围内。
5.5 在选好的墙体上开上下两个水平槽, 上水平槽尺寸250 ×240 ×
7Omm; 下水平槽尺寸250 ×240 ×
(450型)或250 ×240×14Omm 7Omm
(600 型): 上下水平槽必须对齐。
两槽之间的垂直距离为七皮砖高:
开槽时, 不应扰动四周的砌体: 槽问砌体的承压面应修平整。
6 、仪器安装与调试:
6.1 准备:开箱后, 按装箱单检查清点零部件数量是否齐全, 并将各
零部件擦干净待装。
6.2 连接:将三通直接与手动泵出口相连接, 再用高压软管通过三通
将手动泵与液压油缸连接。
6.3 注油:关闭油泵阀门, 打开油泵加油盖, 通过120-160 目滤网向
手动泵油箱中注满20 号机油2-3 升。
6.4 装表:打开油泵阀门, 轻按油泵手柄使油流入软管, 待三通上接
表处有油流出时, 放上铜垫, 将压力表接上。
6.5 排气:液压油缸上加一定负荷如配重块, 打开排气螺钉、手泵加
压放气至有油流出时, 即视为气己排出, 然后拧紧螺钉, 如果一次排
气不净可重复多次进行。
气排净后, 关闭油泵阀门待用, 每分解组装
仪器一次上述步骤需重复一次。
7 、自校准检验:
8 、试验原理: 原位轴压仪是采用专用液压系统, 现场直接测定砖砌
体的力学性能, 可以全面考虑砖、砂浆的变异和砌筑质量对砖砌体抗压强度的影响, 为房屋的可靠性鉴定、加固、改建、加层及工程事故
的分析提供可靠的数据。
9 、试验步骤( 现场检测) :
9.1 安放原位压力机, 在上槽内的下表面和扁式千斤顶的顶面, 应分
2
别均匀铺设湿细砂或石膏等材料的垫层, 垫层厚度可取lOmm 。
9.2 将反力板置于上槽孔, 扁式千斤顶置于下槽孔, 安放四根钢拉杆, 使两个承压板上下对齐后, 拧紧螺母并调整其平行度; 四根钢拉杆的
上下螺母间的净距误差不应大于2mm 。
9.3 正式测试前, 应进行试加荷载试验, 试加荷载值可取预估破坏荷
载的10% 。
检查测试系统的灵活性和可靠性, 以及上下压板和砌体受压面接触是否均匀密实。
经试加荷载, 测试系统正常后卸荷, 开始正
式测试。
9.4 正式测试时, 打开油泵阀门, 先排气, 待气排净后, 轻压手柄, 使活塞顶出, 记下初读数n 。
以后应分级加荷, 每级荷载可取预估破坏荷载的10%, 并在1~15min 内均匀加完, 然后恒载2min 。
加荷至预估破坏荷载的80% 后, 应按原定加荷速度连续加荷, 直至槽间砌体破坏。
当槽间砌体裂缝急剧扩展和增多时, 油压表的指针明显回退时, 槽间砌体达到极限状态。
9.5 试验过程中, 如发现上下压板与砌体承压面因接触不良, 致使槽
间砌体呈局部受压或偏心受压状态时, 应停止试验。
此时应调整试验
装置, 重新试验, 无法调整时应更换测点。
9.6 试验过程中, 应仔细观察槽间砌体初裂裂缝与裂缝开展情况, 记
录逐级荷载下的油压表读数、测点位置、裂缝随荷载变化情况简图等。
10 、数据分析:
10.1 根据槽间砌体初裂和破坏时的油压表读数, 分别减去油压表的初
始读数, 按原位压力机的校验结果, 计算槽间砌体的初裂荷载值和破
坏荷载值。
10.2 槽问砌体的抗压强度, 应按下式计算:
Fuij=Nuij/Aij
Fuij一第i个测区第j个测点槽间砌体的抗压强度(Mpa);
Nuij 一第i 个测区第j 个测点槽间砌体的受压破坏荷载值(N);
Aij一第i 个测区第j 个测点槽间砌体的受压面积(mm2):
10.3 槽间砌体抗压强度换算为标准砌体的抗压强度, 应按下列公式计算:
Fmij=Fuij/ξlij
ξlij=1.36+0.54σoij
式中: (Mpa);
Fmij 一第i 个测区第j 个测点的标准砌体抗压强度换算值
ξlij -原位轴压法的无量纲的强度换算系数;
σoij --该测点上部墙体的压应力(Mpa), 其值可按墙体实际所
承受的荷载标准值计算。
10.4 测区的砌体抗压强度平均值, 应按下式计算:
11 、出具检测报告 .
12 、注意事项:
12.1 原位压力机的力值应每半年校验一次。
12.2 检测过程中, 因上、下板与砌体接触不良, 出现偏心受压, 在上、下板间距离误差大于5mm 时, 应停止检测, 及时调整检查, 以免活塞与缸体卡死, 造成油缸损坏。
12.3 测试过程中活塞应平移伸出, 若活塞伸出不平稳, 出现跳动现象说明油缸内空气未排净, 应暂停试验, 重复排气操作, 等气排净后,
再重新开始试验。
12.4 测试过程中, 液压系统不宜解体, 如果要解体应先打开油阀, 等系统无压力时, 再进行解体。
12.5 因液压油无自动回缩功能, 在检测结束后, 打开回油阀, 均匀地对角同时拧紧平衡拉力螺杆上的螺母, 将活塞位置复原。
