方案互通立交现浇箱梁专项施工方案（满堂支架法）K26+234.9中桥现浇箱梁施工方案一、工程概况K25+838.22xx互通立交I号桥为19.25+26.5+19.25m的预应力现浇箱梁，桥全长71.06m，桥面宽32.25m。
该桥位于半径R＝6713.159m的圆曲线内，设与主线交角为96.79°。
上部结构为等截面预应力砼连续箱梁，满堂式支架施工。
二、工期安排1、计划开工时间：计划于2007年3月10日开工220075月31日完工三、材料、设备、人员进场及就位情况1、施工材料我项目部根据工程需要分批进场；截止目前，我部已进场材料：砂子1000 m3,碎石3000m3，水泥600T，钢材400 T，减水剂30T，阻锈剂70T。
上述材料已经试验人员检测，均为合格。
2、施工人员投入到本工程的施工人员有：窦亚东王良学郭玉怀、贾小平3、施工设备a、机械设备对焊机钢筋加工套 1b、试验、测量仪器试验、测量仪器已全部检测标定完毕，试验室已取得资格证书，并已投入使用。
四、施工前的准备施工前，我部作了如下准备，现已全部就绪：1、施工现场进行了平整，实现了“三通一平”；2、资料组开工报告准备及时准确，并报请监理工程师批准，才可开工；3、搅拌站标定、调试拌和设备，使备用的发电机和拌和站性能处于良好状态，并经常进行试运行；检查搅拌机、运输车辆配套能满足施工要求；4、试验人员及时对原材料进行抽检，检测砂、碎石的含水量，根据理论配合比调整施工配合比；5、对模型试拼、打磨完成。
五、现浇箱梁施工技术方案1、地基处理（1）原地面处为了保证箱梁施工过程中及养生时不发生地基下沉，在支架范围内将原地面挂线整平，压实度达到90%后，上填15㎝厚三七灰土，压实强度达到93%，使支架范围内形成板块体，加强地基承载力，为增加应力扩散面积，在灰土层上铺筑15㎝厚C15砼地基。
为防止地基积水，横向设0.5%的坡度，并保证整个地基高出周围地面0.3m以上。

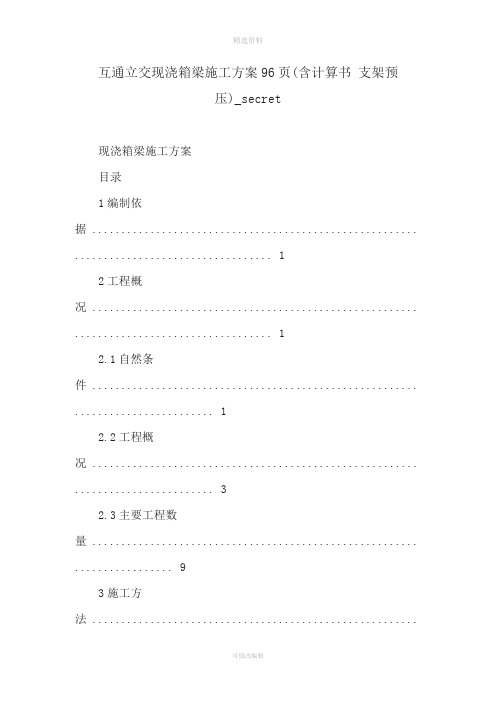

互通立交现浇箱梁施工方案96页(含计算书支架预压)_secret现浇箱梁施工方案目录1编制依据 (1)2工程概况 (1)2.1自然条件 (1)2.2工程概况 (3)2.3主要工程数量 (9)3施工方法 (11)3.1软基处理施工方法 ................................................................113.2现浇箱梁施工工艺流程 .........................................................173.3支架搭设 ..............................................................................3.4支架结构验算 .......................................................................323.5支架预压 ..............................................................................323.6模板安装 ..............................................................................343.7钢筋绑扎 ..............................................................................353.8预应力筋施工 .......................................................................363.9箱梁混凝土浇筑 ...................................................................383.10预应力张拉 ........................................................................403.11压浆与封锚 ........................................................................413.12模板及支架的拆除 ..............................................................434主要工序施工操作要点 (45)4.1临时桩施工操作要点 ............................................................4.2支架搭设操作要点 ................................................................464.3梁体混凝土浇筑操作要点 .....................................................464.4预应力钢束张拉操作要点 .....................................................484.5压浆操作要点 .......................................................................495施工布署 (51)5.1总体施工安排 .......................................................................515.2具体施工安排 .......................................................................51现浇箱梁施工方案5.3现浇箱梁工效分析 ................................................................516质量保证措施 (53)6.1质量目标 ..............................................................................536.2质量保证体系 .......................................................................536.3质量控制标准 .......................................................................536.4材料控制 ..............................................................................546.5施工质量控制 .......................................................................556.6质量职责 ..............................................................................557工期保证措施 (58)7.1现浇梁施工工期目标 ............................................................587.2组织保证措施 .......................................................................587.3技术保证措施 .......................................................................597.3管理保证措施 .......................................................................597.4经济保证措施 .......................................................................608安全保证措施 (61)8.1安全保证体系 .......................................................................618.2安全职责 ..............................................................................618.3安全保障具体措施 ................................................................629文明施工、环境保护措施 (65)9.1文明施工和环境保护目标 .....................................................659.2文明施工管理体系的建立 .....................................................659.3施工现场文明施工具体措施 ..................................................659.4施工现场环境保护的措施 .....................................................6710季节性施工保证措施 (69)10.1雨季施工保证措施 ..............................................................6910.2冬季施工措施 .....................................................................7010.3夏季高温期的施工措施 .......................................................70附录 (73)附件1临时桩桩长计算 ..............................................................73附件2 支架结构验算 .................................................................76现浇箱梁施工方案附件3模板结构验算 ..................................................................83附件4 方木结构验算 .................................................................85附件5 现浇箱梁具体施工安排和计划 ........................................89附件6 质量保证体系框图 ..........................................................94附件7 安全保证体系框图 ..........................................................95现浇箱梁施工方案1. 编制依据1、《XX线两阶段施工图设计》第四册之第七到十六分册（XX 互通）、第六册之第二到第五分册（工程地质勘察报告）；第六册之第六分册（桥涵通用设计图）；2、《公路桥涵施工技术规范》JTG/T F50-2011；3、《公路桥涵施工技术规范》实施手册JTG/T F50-2011；4、《预应力混凝土用钢绞线》GB/T 5224-2003;5、《公路桥梁预应力筋用锚具、夹具和连接器》JT/T329-2010；6、《公路桥涵设计通用规范》（JTG D60-2004）；7、《公路工程施工安全技术规程》JTJ076-95；8、《公路工程水泥及水泥混凝土试验规程》JTG E30-2005；9、《公路工程质量检验评定标准第一册(土建工程)》JTGF80/1-2004；10、《路桥施工计算手册》（周水兴何兆益邹毅松等编著）；11、《实施性施工组织设计》（中建七局XX项目经理部编制）。
互通式立交桥现浇箱梁专项施工方案互通式立交桥是指在高速公路两个相交的方向上设置立交桥，使得车辆可以在立交桥上交叉行驶而不需要改变行驶方向。
互通式立交桥的建设需要使用现浇箱梁的施工技术。
现浇箱梁是采用钢模板对混凝土进行浇筑，在施工过程中需要严格控制施工工艺和浇筑质量，以确保立交桥的安全性和承载能力。
下面我将介绍一种互通式立交桥现浇箱梁专项施工方案。
1.施工前准备工作：a.制定详细的施工方案，包括浇筑顺序、浇筑方式、浇筑配比等；b.完成立交桥的基础施工，确保基础和支座的稳固性；c.购买、制作和测试施工所需的钢模板和支撑架等设备；d.安排好施工人员的工作和休息时间，确保施工进度正常。
2.钢模板安装：a.根据设计要求，进行钢模板的放样和定位，并使用锚栓和胶水固定在基础上；b.调整钢模板的水平度和垂直度，确保模板在浇筑过程中不会发生位移；c.安装支撑架和支座，用于支撑和定位钢模板。
3.混凝土浇筑：a.制备满足设计要求的混凝土搅拌料，确定浇筑配比和加水量；b.使用泵车将混凝土输送到现场，确保连续浇筑，避免浇筑缝隙；c.钢筋网布置，保证箱梁的强度和抗震能力；d.进行混凝土的振捣和抹平，确保混凝土浇筑的均匀性和紧密性；e.在混凝土表面覆盖薄乳胶漆，防止混凝土表面干燥过快。
4.箱梁养护：a.在混凝土浇筑完成后，立即对箱梁进行养护，采取湿养护的方式，保持混凝土的湿润度；b.在箱梁两侧设置喷淋装置，定时进行水喷淋；c.防止外界环境对箱梁养护的干扰，如阳光直射、风沙等；d.定期对养护情况进行检查，发现问题及时处理。
5.测量和验收：a.混凝土浇筑完成后，进行箱梁的尺寸和轴线偏差测量；b.使用专业测量工具和技术，对测量数据进行分析和处理；c.对测量结果进行验收，满足设计要求后方可进行下一步工序；d.编制相关测量报告和验收报告，备案并提交给相关部门。
以上就是一种互通式立交桥现浇箱梁专项施工方案的大致步骤。
在具体施工过程中，需要根据实际情况进行灵活调整和处理，以确保施工质量和进度。
立交桥箱梁施工方案立交桥是城市交通建设中常见的重要工程，而其中的箱梁施工更是关乎整个工程的质量和进度。
本文将从箱梁施工方案的设计、准备工作、具体施工流程和注意事项等方面展开探讨。
设计立交桥箱梁施工的设计首先要充分考虑到立交桥特殊的结构和环境条件，并根据交通流量、土地利用等因素进行合理设计。
设计方案应当具备施工安全性高、施工效率高、质量可控等特点，确保工程顺利进行。
准备工作在进行立交桥箱梁施工前，需要进行充分的准备工作。
包括但不限于：施工场地的清理、设备材料的准备、人员配备等。
同时，还需做好相关手续的审批和准备工作，确保施工的顺利进行。
施工流程1.基础准备：首先进行立交桥基础的准备工作，包括基础浇筑、支撑搭设等。
2.箱梁吊装：在基础完成后，进行箱梁的吊装工作，确保吊装过程中的平稳和安全。
3.连接固定：完成吊装后，对箱梁进行连接固定，确保各个箱梁之间的连接牢固。
4.验收确认：最后进行箱梁的验收确认工作，确保每个环节都符合设计和质量要求。
注意事项1.安全第一：施工过程中要严格遵守安全规定，确保施工现场的安全。
2.质量保证：施工过程中要严格按照设计要求施工，确保施工质量。
3.施工监督：要有专人进行施工过程的监督，及时发现和解决问题。
4.环境保护：在施工过程中要注意环境保护，尽量减少对周边环境的影响。
综上所述，立交桥箱梁施工是一个复杂而重要的工程环节，需要全面考虑各方面因素，确保施工的安全、质量和效率。
通过科学规划、认真准备和严格执行，可以顺利完成立交桥箱梁施工，为城市交通建设贡献力量。
互通立交现浇箱梁施工方案96页含计算书支架预压secret一、项目背景互通立交是城市道路交通建设中常见的重要工程，它连接不同方向和级别的道路，为车辆提供安全、高效的通行。
在互通立交的建设中，箱梁是承载道路荷载的主要构件，施工方案的设计与实施至关重要，特别是支架预压阶段的工序需要经过精心设计和严格控制。
二、施工方案设计1.现浇箱梁施工技术：–签订施工合同、准备施工图纸和材料。
–搭建施工平台、预埋箱梁模板。
–浇筑混凝土、振实、养护，最终完成箱梁构件。
2.支架预压计算：–根据箱梁的设计要求和施工现场情况，计算支架的预压力。
–确定支架预压的时间和方法，保证箱梁的受力性能。
3.96页施工文件编制：–包含箱梁施工图纸、支架预压计算书和相关的工艺指导。
–详细说明施工步骤、安全注意事项、质量控制措施等。
三、支架预压方案1.支架预压时间：–根据混凝土的强度等级和气温湿度等环境因素，确定支架预压的时间。
2.支架预压方法：–在支架安装完成后，采用液压器械等设备，对支架进行预压。
–控制预压力和时间，确保箱梁的受力均匀和稳定。
四、安全与质量控制1.安全措施：–施工现场要加强安全教育和管理，确保作业人员身体健康。
–定期检查支架的固定和预压状态，及时发现和解决安全隐患。
2.质量控制：–严格按照设计要求、施工规范进行施工。
–对箱梁的预压力、变形等指标进行监测和检测，确保施工质量。
五、结语互通立交现浇箱梁施工方案的设计与实施需要充分考虑箱梁的受力特点和支架预压的重要性。
通过合理的施工方案设计和严格的质量控制，可以确保互通立交的安全、稳定运行，并为城市交通的发展做出贡献。
以上为互通立交现浇箱梁施工方案96页含计算书支架预压的内容，希望对相关工程项目的实施提供参考和指导。
互通立交桥现浇箱梁施工方案在互通立交桥的建设过程中，现浇箱梁的施工是一个至关重要的环节。
现浇箱梁作为桥梁的承重构件，承载着车辆和行人的安全过桥，因此施工方案的设计和执行至关重要。
本文将从现浇箱梁施工的步骤、材料准备、施工工艺等方面进行详细的介绍，以确保工程施工的顺利进行。
步骤分解1. 现场准备在进行现浇箱梁施工前，首先需要做好现场的准备工作。
包括清理施工区域、搭建施工平台、安装模板支架等。
2. 模板安装根据设计图纸要求，按照设计尺寸和布置，在现浇箱梁的位置上安装好模板。
确保模板的平整度和牢固度，以保证浇筑时的施工质量。
3. 配筋工作在模板安装完成后，根据设计要求，在模板内铺设钢筋，并进行焊接、绑扎等工作。
钢筋的设置要符合设计要求，保证箱梁的承重能力。
4. 混凝土搅拌与浇筑完成配筋后，进行混凝土的搅拌和运输工作。
倒入模板内，尽量避免混凝土的渗漏和杂质进入，保证混凝土质量。
5. 养护浇筑完成后，对箱梁进行养护，保持湿润，以确保混凝土的强度和耐久性。
材料准备进行现浇箱梁施工时所需的主要材料包括混凝土、钢筋等。
混凝土要求按照设计配比进行搅拌，保证混凝土的质量；钢筋要选用符合标准的优质钢筋，并进行正确的加工和安装。
施工工艺现浇箱梁的施工过程需要严格按照设计要求进行，遵循工艺流程，确保施工质量和安全。
在施工过程中，需要关注施工人员的安全，采取有效的安全措施，防止事故发生。
综上所述，互通立交桥现浇箱梁的施工方案是桥梁建设中的重要环节。
只有通过合理的步骤分解、材料准备和施工工艺，才能保证桥梁的质量和安全，为交通运输提供良好的保障和便利。
互通立交上部预应力砼现浇连续箱梁施工方案一、施工前准备工作1.组织施工团队，明确施工责任和要求，制定施工计划。
2.确定施工现场，并进行现场勘测和测量，制定详细的施工图纸。
3.购买和准备所需的施工材料，包括预应力钢束、支撑材料、钢筋、混凝土等。
4.制定安全施工措施，包括设立施工标志、设置护栏、安排施工人员的安全防护等。
二、箱梁模板的安装1.按照施工图纸的要求，设置箱梁的基准线，并进行合理的快速建模排队。
2.管道、钢筋、预应力孔的预留，以及立柱的嵌入件的嵌入。
3.安装箱梁的侧模板和底模板，并进行检查和修整，确保模板的平整度和精度。
4.安装并调整箱梁模板的顶模板，确保模板接缝的牢固性和密实性。
5.在梁模板的内侧钢筋架上安装施工支架，调整支架的水平度和高度。
三、预应力与固定1.按照设计要求，在梁模板上布置预应力钢束，并进行临时固定。
2.根据钢束的长度和数量，选择适当的张拉设备和张拉方法。
3.进行钢束的预应力张拉，按设计要求保持预应力的拉力。
4.在预应力控制点上测量并记录钢束的张拉力，并进行张拉力的调整。
5.根据设计要求，在预应力锚固点上进行预应力锚固。
四、钢筋的布置与混凝土浇筑1.按照设计要求，在梁模板上布置钢筋网，并进行钢筋的绑扎和校正。
2.安装预留冷缝槽，进行混凝土浇筑前的预留管道的安装。
3.进行混凝土浇筑前的模板清洁和浇油处理，以确保混凝土的质量和表面平整度。
4.按照设计要求，通过搅拌车或浇注机进行混凝土的浇筑。
5.对混凝土进行充分的振捣，以确保混凝土的密实性和一致性。
6.对浇筑的混凝土进行养护，包括浇水、覆盖防护层等，以确保混凝土的早期强度和硬化度。
五、梁模板的拆除与后处理1.对浇筑后的混凝土梁进行养护，保护混凝土的强度和表面质量。
2.在混凝土达到一定的强度后，进行梁模板的拆除。
3.拆除模板时，需要小心操作，以防止对混凝土梁的破坏。
4.在混凝土梁拆除后，进行伸缩缝的处理，包括槽口修复、伸缩缝板的安装等。
互通区预应力混凝土连续箱梁现浇施工方案一、前言在现代交通建设中，预应力混凝土连续箱梁广泛应用于高速公路、城市快速路等道路桥梁中。
为了确保连续箱梁的施工质量和效率，采用适当的现浇施工方案至关重要。
本文将详细介绍互通区预应力混凝土连续箱梁的现浇施工方案。
二、施工准备工作1. 设计方案确认在施工前，需要对设计方案进行确认，包括箱梁的尺寸、预应力筋布置、混凝土配合比等，确保施工符合设计要求。
### 2. 施工材料准备准备好符合要求的混凝土、预应力筋、膨胀剂、模板等施工材料，以保证施工的顺利进行。
### 3. 现场组织合理安排施工人员、设备和机具，保证施工现场的安全性和施工效率。
三、现浇施工步骤1. 模板安装首先对箱梁的现浇段进行模板安装，确保模板的平整度和尺寸符合设计要求，同时要密实支撑。
### 2. 预埋件布设在模板内部设置好预埋件，如连接筋、预应力筋等，以确保箱梁的预应力施工能够顺利进行。
### 3. 混凝土浇筑采用泵送机或运输车将混凝土送入模板中，并采取适当的振捣措施，确保混凝土的密实性和质量。
### 4. 预应力施工在混凝土初凝后，进行预应力筋的张拉和锚固，控制好张拉力，确保箱梁的受力性能。
### 5. 后浇养护完成预应力施工后，进行后浇养护工作，确保混凝土养护质量，避免出现龟裂、弯曲等质量问题。
四、现场安全管理在施工过程中，要加强现场安全管理，建立安全检查制度，保证作业人员的安全意识和施工安全。
五、质量与验收在施工结束后，进行箱梁的质量验收工作，包括外观质量、预应力张力、尺寸偏差等方面，确保施工质量符合设计要求。
结语互通区预应力混凝土连续箱梁在现浇施工中需要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
只有做到细致周到、严谨规范，才能保证工程质量和安全。
以上就是互通区预应力混凝土连续箱梁现浇施工方案的详细介绍，希望对相关从业人员有所帮助。
城市快速路互通立交匝道桥钢箱梁施工方案随着城市的发展和人口的增加，城市交通的压力也日益加大。
为了提高交通效率和缓解交通拥堵，城市快速路互通立交匝道桥的建设成为一种常见的改善交通流的措施。
然而，在进行这类工程施工时，钢箱梁的施工方案起着关键的作用，不仅会影响工程质量和工期，也会对行驶在桥上的车辆和行人的安全造成影响。
因此，本文将针对城市快速路互通立交匝道桥的钢箱梁施工方案进行探讨。
1. 方案选择为了确保施工的顺利进行和桥梁的使用安全，我们需要在选择钢箱梁施工方案时考虑以下几个因素：1.1 梁体的结构稳定性：需要选择合适的桥梁结构形式，以保证梁体在使用过程中具有足够的稳定性和承载能力。
1.2 施工难度和时间：根据施工的难度和时间限制，选择适合的施工方案，确保在规定的时间内完成工程施工。
1.3 安全性：在施工方案中要重视安全问题，包括材料的选择、施工工艺以及施工过程中的临时防护措施。
1.4 经济性：考虑到工程的造价，需要选择经济实用的施工方案，以确保项目的可行性。
2. 施工工艺2.1 材料准备：在施工前，需要对梁体所需材料进行准备，包括钢箱梁、混凝土和钢筋等。
这些材料需要经过检查和验收，确保符合规定标准。
2.2 基础施工：在开始安装钢箱梁之前，需要进行基础施工，包括桥墩的建设和地基处理等。
这一步骤是确保钢箱梁能够稳固地安装在桥墩上的基础工作。
2.3 梁体吊装：在基础施工完成后，需要使用专业的吊装设备将钢箱梁准确地安装在桥墩上。
吊装过程中需要严格控制吊装力度和高度，避免对梁体造成损坏。
2.4 钢筋混凝土浇筑：梁体安装完成后，需要进行钢筋混凝土的浇筑施工，以增加梁体的承载能力和稳定性。
浇筑过程中需要注意混凝土的配比和浇筑工艺。
2.5 防护措施：为了确保施工过程中的安全，还需要采取相应的防护措施，包括梁体临时支撑和施工区域的划定，以保护工人和过往车辆的安全。
3. 施工安全措施3.1 建立安全生产责任制：在施工前，需要建立健全的安全生产责任制度，明确相关人员的安全责任和管理程序。
快大互通立交桥现浇箱梁施工方案通化至新开岭（吉辽界）高速公路02标段现浇箱梁施工方案（AK0+235.8匝道桥）中交隧道局通丹高速公路第二项目经理部吉林通化二〇〇九年七月十七日通丹高速公路吉林段建设项目施工方案报审表承包单位：中交隧道工程局有限公司合同号：TX01目录1、工程概况 ................................................... - 1 -2、施工组织 ................................................... - 1 -2.1、原材料的选择 (1)2.2、施工设备的选择 (1)2.3、人员组织 (2)3、施工方案 ................................................... - 2 -3.1、地基的施工 (2)3.1.3、地基处理........................................... - 2 -3.1.2、地基承载力检算..................................... - 2 -3.1.3、施工注意事项....................................... - 2 -3.2、支架及模板设计与检算 (3)3.2.1、支架体系组合设计：................................. - 3 -3.2.2、支架及模板检算见后。
............................... - 3 -3.3、支架预压试验 (3)3.3.1、支架预压........................................... - 3 -3.3.2、预压观测........................................... - 3 -3.4、施工预拱度的预留 (4)3.5、永久支座的安装 (5)3.6、现浇箱梁 (5)3.6.1、模板安装........................................... - 5 -3.6.2、钢筋加工与安装..................................... - 5 -3.6.3、预应力钢绞线安装................................... - 6 -3.6.4、箱梁混凝土的浇注................................... - 6 -3.6.5、拆除侧模、内模与端模............................... - 7 -3.6.6、预应力的张拉....................................... - 7 -4、质量保证措施 .............................................. - 10 -4.1、严把进场原材料质量关 (10)4.2、严把原材料质量检验关 (10)4.3、材料存储保管 (10)4.4、施工质量控制 (10)5、施工安全保证措施.......................................... - 11 -5.1、安全教育 (11)5.2、执行安全生产奖罚制度 (11)5.3、实施安全生产管理条例 (11)5.3.1施工机械安全防护条例................................ - 11 -5.3.2拌和场设备安全防护条例.............................. - 12 -5.3.3临时用电安全防护条例................................ - 12 -5.3.4桥梁工程施工安全措施................................ - 13 -5.3.5高空作业防护措施 ................................... - 14 -5.3.6特殊季节与夜间施工安全措施.......................... - 14 -5.4、加强现场安全施工管理 (15)5.5、安全管理网络 (15)5.6、事故发生时的救援工作 (15)附件： ....................................................... - 17 -第一部分底模横向方木计算 (17)第二部分底模纵向方木计算 (26)第三部分碗扣支架计算 (32)第四部分地基承载力计算 (34)第五部分碗扣支架抗倾覆计算 (38)AK0+235.8匝道桥现浇箱梁施工方案1、工程概况本合同段快大茂互通A匝道上跨主线桥全长90米，下部构造桥墩为圆柱墩、扩大基础，桥台为肋式桥台。
通化至新开岭（吉辽界）高速公路02标段现浇箱梁施工方案（AK0+235.8匝道桥）中交隧道局通丹高速公路第二项目经理部吉林通化二〇〇九年七月十七日通丹高速公路吉林段建设项目施工方案报审表承包单位：中交隧道工程局有限公司合同号：TX01目录1、工程概况..................................................... - 1 -2、施工组织..................................................... - 1 -2.1、原材料的选择 (1)2.2、施工设备的选择 (1)2.3、人员组织 (2)3、施工方案..................................................... - 2 -3.1、地基的施工 (2)3.1.3、地基处理............................................ - 2 -3.1.2、地基承载力检算...................................... - 2 -3.1.3、施工注意事项........................................ - 2 -3.2、支架及模板设计与检算 (3)3.2.1、支架体系组合设计：.................................. - 3 -3.2.2、支架及模板检算见后。
................................ - 3 -3.3、支架预压试验 (3)3.3.1、支架预压............................................ - 3 -3.3.2、预压观测............................................ - 3 -3.4、施工预拱度的预留 (4)3.5、永久支座的安装 (5)3.6、现浇箱梁 (5)3.6.1、模板安装............................................ - 5 -3.6.2、钢筋加工与安装...................................... - 5 -3.6.3、预应力钢绞线安装.................................... - 6 -3.6.4、箱梁混凝土的浇注.................................... - 6 -3.6.5、拆除侧模、内模与端模................................ - 7 -3.6.6、预应力的张拉........................................ - 7 -4、质量保证措施................................................ - 10 -4.1、严把进场原材料质量关 (10)4.2、严把原材料质量检验关 (10)4.3、材料存储保管 (10)4.4、施工质量控制 (10)5、施工安全保证措施........................................... - 11 -5.1、安全教育 (11)5.2、执行安全生产奖罚制度 (11)5.3、实施安全生产管理条例 (11)5.3.1施工机械安全防护条例................................. - 11 -5.3.2拌和场设备安全防护条例............................... - 12 -5.3.3临时用电安全防护条例................................. - 12 -5.3.4桥梁工程施工安全措施................................. - 13 -5.3.5高空作业防护措施..................................... - 14 -5.3.6特殊季节与夜间施工安全措施........................... - 14 -5.4、加强现场安全施工管理 (15)5.5、安全管理网络 (15)5.6、事故发生时的救援工作 (15)附件：......................................................... - 17 -第一部分底模横向方木计算 (17)第二部分底模纵向方木计算 (26)第三部分碗扣支架计算 (32)第四部分地基承载力计算 (34)第五部分碗扣支架抗倾覆计算 (38)AK0+235.8匝道桥现浇箱梁施工方案1、工程概况本合同段快大茂互通A匝道上跨主线桥全长90米，下部构造桥墩为圆柱墩、扩大基础，桥台为肋式桥台。
上部构造采用20+2×25+20米跨径等截面单箱三室预应力连续箱梁，混凝土945.18方。
2、施工组织2.1、原材料的选择碎石来自英额布石场，砂利用东江砂场生产的中粗砂，水泥采用亚泰万厦P.O42.5水泥，钢绞线来自四平钢厂，钢材来自通钢。
进场的各种原材料符合规范要求，并经监理工程师批准后方可用于本项工程。
所有材料经试验合格进场后，要插牌标识堆放，防止混乱。
2.2、施工设备的选择为确保工程的顺利完成，我项目部安排了优良的施工设备，见下表：施工设备进场一览表2.3、人员组织本分项工程在项目经理部直接领导下,由分管副经理负责生产，由桥梁四队具体施工。
施工队下设支架组、机电组、模板组、钢筋组、砼组，管理人员共8人，施工工人共计60人。
3、施工方案3.1、地基的施工3.1.3、地基处理支架布置采用碗扣（支墩）+方木（承重梁），支墩采取碗扣密布的形式，对地基承载力要求低。
该桥址地质为低液限粘土，地基承载力230kpa，为安全考虑经研究确定的地基处理方案为：将桥位原地面下挖至强风化混合花岗岩，承载力500kpa，分层回填砂砾石，按压实后15cm一层，经检测承载力达400KPa。
顶面再填筑5cm厚碎石垫层，整平压实。
为防止雨水浸泡地基，支架地基两侧挖排水沟，将雨水引出地基范围。
3.1.2、地基承载力检算检算见附表。
3.1.3、施工注意事项⑴为保证支架整体受力，碎石垫层顶面做成水平面，平整度不大于2cm。
⑵地基处理范围宽出支架50cm以上。
⑶对于墩柱承台基坑开挖范围内要挖出软泥，分层回填砂砾石，并用小型震动夯进行夯实处理，以防支架不均匀沉降。
3.2、支架及模板设计与检算3.2.1、支架体系组合设计：支架基础-→15cm×15cm下垫木→可调下底托→支架→可调上顶托-→10cm×10cm横向上垫木→10cm×15cm顺桥向纵向分布方木(中心间距30cm)-→木模板(见后附典型支架设计图)。
支架的设计要保证支架有足够的刚度、强度和稳定性，经过比选我们选定了WDJ碗扣式脚手架钢支架（φ48mm、壁厚3.5mm的碳素钢管，即D=48mm，d=41mm），立杆步距为0.6m、1.2m组合步距,立杆间距横向为0.9m和0. 6m,纵向为0.6m布置。
3.2.2、支架及模板检算见后。
3.3、支架预压试验3.3.1、支架预压支架支立完成后，铺设好底模，经检查验收后，按设计要求进行预压，预压采用放置砂袋的方法进行，预压重量按梁体自重的1.1倍计。
经计算箱梁预压重量为2946800Kg，箱梁每米预压重量为：2946800Kg/96m=30695.8Kg，经过实际称重单个砂袋重量为1200Kg，箱梁每米预压砂袋32080/1200=26个，砂袋直径约为1.0m。
实际施工时底板范围内放3层砂袋，第一层放10个，第二层放9个，第三层放7个，每侧翼板各放1层。
3.3.2、预压观测预压沉降观测点在底板上每5m设左、中、右三个点，在翼板中部每5m布设一个。
同时在支架下卧木上设置地基沉降观测点，底板范围内每5m设左、中、右三个点。
沉降观测时用水准仪测量标高。
每天早中晚各观测一次。
预压期内连续观测，当24小时之内沉降值不大于2mm时，说明沉降已经稳定。
依据观测资料，经过计算得出：永久性沉降h永，弹性沉降h弹，则测点总沉降量为h沉=h永+h弹，据此调整底模标高。
弹性变形h弹等于沉降稳定后标高减去卸载后标高。
弹性变形是设置施工预拱度的依据。
3.4、施工预拱度的预留为消除由于弹性变形对箱梁外形及受力的影响，设计要求施工时需设置预拱度。
箱梁设计的预拱度（中跨为1.0cm，边跨为2.0cm）与模板、支架体系、地基的弹性变形之和为施工预拱度的最高值，应设在梁的跨中，其它各点的预拱度值应以中间点为最高值以梁的两端为零，按二次抛物线进行计算分配。
其曲线方程为 y=4f拱x（l-x）/l2 ; y—目标点预拱值，f拱—跨中预拱度最高值，l—跨径，x—目标点距离原点距离，O—以支点为坐标原点。
3.5、永久支座的安装1、永久支座安装前支座进行检查。
2、先将支座上、下座板临时固定相对位置，整体吊装支座，固定在设计位置上。
3、支座处梁底调平楔块现浇时模板与底模连接紧密不漏浆。
3.6、现浇箱梁施工工艺流程支架基础处理→搭设碗扣支架→安装底模、外侧模→支架预压→绑扎底板、腹板钢筋→安装内模→浇筑箱梁第一次砼→绑扎顶板钢筋→侧模、顶模安装→浇注第二次箱梁砼→养生→拆内模→封进人洞→拆外模→张拉压浆→落架。
3.6.1、模板安装本工程采用木模板，木模架，内模采用木模板，做成可调式支撑，腹板内外模间设上下两排拉杆。
顶板内模在每跨每室上距墩顶1/4附近开三个150cm×120cm进人孔，以便拆除内模。
立模顺序：底模→侧模→绑扎底、腹板钢筋→立内模→绑扎顶板钢筋。
3.6.2、钢筋加工与安装钢筋在加工棚内严格按设计加工，现场人工焊绑成型，首先将普通钢筋制成平面或立体骨架，骨架在模具上制做，焊接牢固。
普通钢筋绑扎成骨架后，首先在骨架的箍筋上测量划线，并点焊定位筋，然后在定位筋上绑扎钢束的导向筋。
钢筋保护层垫块采用曲面砼，曲面向下。
3.6.3、预应力钢绞线安装⑴、自下而上将波纹管分层，分号绑扎在定位筋的导向筋上，波纹管的就位采用绑扎，严禁采用电焊就位。
横梁的预应力管道同时协调安装。
⑵、钢绞线穿束采用穿孔器，不造成对波纹管的损伤。
⑶、当预应力钢束就位后，在每一钢束的两端和曲线的最低处安设灌浆孔，在每一钢束曲线最高处安设排气孔。
⑷、安设钢束的锚垫板、螺旋筋和钢筋网。
3.6.4、箱梁混凝土的浇注梁体砼的浇筑前我们计划分两次进行，第一次先浇到腹板与翼板交接面的位置，设置施工缝。
待砼凝固、养护一段时间，具备一定的强度的时候，开始安装内模，绑扎顶板、翼板钢筋结束之后再进行第二次砼的浇筑。
