BPXZ-HT-264kV A/54kV变频串联谐振试验装置技术方案技术方案BPXZ-HT-264kV A/54/22 kV变频串联谐振试验装置一、 被试品对象及试验要求1．35kV/300mm2电缆交流耐压试验，长度1500m，电容量≤0.256μF，试验频率为30-300Hz,试验电压52kV。
2．10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。
二、 工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、 装置主要技术参数及功能，1.额定容量：264kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；22kV4.额定电流：2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、 设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五装置容量确定35kV/630mm2电缆，长度1500m，电容量≤0.256μF，试验频率为30-300Hz,试验电压52kV。
频率取40Hz=2π×40×0.256×10-6×52×103=2A试验电流 I=2πfCU试对应电抗器电感量 L=1/ω2C=50H,设计6节电抗器，单节电抗器为54kVA/22kV/50H验证: 10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。
变频串联谐振试验装置技术方案XB(f)-270kVA-270kV-45kV_II)-1–XB(f)-270kV A/270kV，，45kV变频变频串联谐振串联谐振试验试验装置装置技技术术方方案案-2–XB(f)-270kV A/270kV/45kV调频式串联谐振试验装置调频式串联谐振试验装置一、一、被试品对象及试验要求被试品对象及试验要求1、50000kV A/110kV电力变压器的交流耐压，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
2、35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
3．10kV/300mm2电缆3000m，电容量≤1.12μF，试验频率为30-300Hz,试验电压22kV。
4.110kV断路器、线路绝缘子、隔离开关、GIS及CT、PT等电气设备的交流耐压，试验频率为30-300HZ，最高试验电压265kV。
5、10000kW以下同步电机的交流耐压，试验电压16kV。
二、二、工作环境工作环境1.环境温度：－150C–400C;2.相对湿度：≤90%RH;3.海拔高度:≤1500米；三、三、装置主要技术参数及功能装置主要技术参数及功能 1.额定容量：270kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；135kV；270kV4.额定电流：6A；2A；1A；5.工作频率：30-300Hz；-3–6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、四、设备遵循标准设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、五、装置容量确定装置容量确定35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
BPXZ-HT-175kV A/25kV调频式串联谐振耐压装置技术方案技术协议BPXZ-HT-175kV A/25kV调频式串联谐振试验装置技术方案一、1.电压13.8kv容量88888kV A，试验频率为45-65Hz.2. 10kV/300mm2电缆3km，试验频率为30-300Hz,1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤1000米；二、1.额定容量：175kV A；2.输入电源：380V电压，频率为50Hz；3.额定电压：25kV4.额定电流：7.5A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续15min；8.温升：额定负载下连续运行15min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五装置容量确定：装置容量定为165kVA/25KV;分三节电抗器，电抗器单节为55kVA/25kV/2.2A 通过组合使用能满足上述被试品的试验要求。
六电抗器使用关系表1.激励变压器JLB-20kV A/1-3kV/0.4kV 1台a)额定容量：20kV A；b)输入电压：380V，单相；c)输出电压：1-3kV；d)结构：干式铁壳式；e)重量：约38 kg；2.变频电源CHXB-20kW/380V 1台a)额定输出容量：20kWb)工作电源：380V，工频c)输出电压：0 – 400V，单相，d)额定输入电流：50Ae)额定输出电流：50Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30 – 300Hzj)频率调节分辨率：≤0.01Hzk)频率稳定度：0.1%l)运行时间：额定容量下连续15minm)额定容量下连续运行15min元器件最高温度≤65K;n)噪声水平：≤50dB1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
调频式串联谐振试验装置技术方案(BPZ-HT-kVA-22kVI)嘿，小伙伴们，今天我来给大家详细介绍一款黑科技产品——调频式串联谐振试验装置，型号BPZ-HT-kVA-22kVI。
这款装置在电力系统调试和维护中可是发挥着重要作用哦！下面我们就来聊聊这款装置的技术方案。
咱们得明确这款装置的用途。
调频式串联谐振试验装置主要用于高压电缆、变压器、电容器等设备的交流耐压和局部放电试验。
它能模拟实际运行中的电压波形，检测设备在高压下的绝缘性能，确保电力系统的安全稳定运行。
我们来看看这款装置的亮点：一、技术参数1.额定电压：22kV2.额定容量：kVA（可根据用户需求定制）3.谐振频率：20Hz-300Hz4.频率分辨率：0.1Hz5.谐振电流：0-100A6.谐振电压：0-22kV7.谐振功率：0-100kW8.工作温度：-10℃至+50℃9.相对湿度：≤95%二、技术创新1.采用调频技术，实现宽频率范围内的高精度谐振试验。
2.采用先进的微电脑控制系统，实现一键启动，自动完成试验过程。
3.具有完善的保护功能，如过压、过流、短路等保护，确保试验安全。
4.配备高精度传感器，实时监测试验数据，保证试验结果的准确性。
5.支持远程控制，方便用户操作。
三、操作流程1.开机自检：启动装置，系统自动进行自检，确保各项功能正常。
2.参数设置：根据试验需求，设置电压、频率、电流等参数。
3.谐振试验：按下启动按钮，装置自动进入谐振状态，开始试验。
4.数据监测：试验过程中，实时显示电压、电流、频率等数据。
5.结果分析：试验结束后，自动试验报告，方便用户分析。
四、售后服务1.提供免费的技术培训，教会用户熟练操作。
2.设备质保期为一年，质保期内免费维修。
3.提供终身的技术支持和咨询服务。
说了这么多，相信大家对这款调频式串联谐振试验装置(BPZ-HT-kVA-22kVI)已经有了初步的了解。
这款装置凭借其优越的性能和便捷的操作，已经成为电力系统调试和维护的得力。

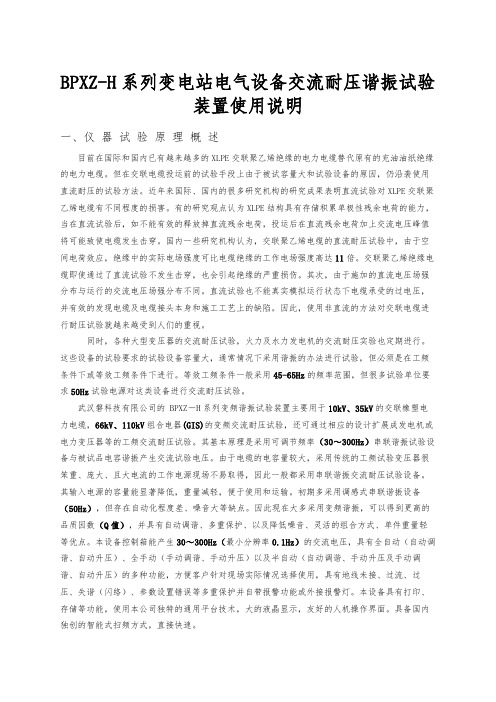

BPXZ-H系列变电站电气设备交流耐压谐振试验装置使用说明一、仪器试验原理概述目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。
但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。
近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有不同程度的损害。
有的研究观点认为XLPE结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。
国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。
交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。
其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。
直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。
因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。
同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压实验也定期进行。
这些设备的试验要求的试验设备容量大，通常情况下采用谐振的办法进行试验，但必须是在工频条件下或等效工频条件下进行。
等效工频条件一般采用45-65Hz的频率范围，但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。
武汉磐科技有限公司的 BPXZ－H系列变频谐振试验装置主要用于10kV、35kV的交联橡塑电力电缆，66kV、110kV组合电器(GIS)的变频交流耐压试验，还可通过相应的设计扩展成发电机或电力变压器等的工频交流耐压试验。
其基本原理是采用可调节频率（30～300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。
由于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得，因此一般都采用串联谐振交流耐压试验设备。
BPXZ-HT-324V A/270kV/45kV 变频串联谐振试验装置技术方案BPXZ-HT-324kV A/270kV/45kV变频串联谐振试验装置一、被试品对象及试验要求1. 110kV/300mm2电缆500m，电容量≤0.0735μF，试验频率为30-300Hz,试验电压128kV。
2.35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
3. 10kV/300mm2电缆3000m，电容量≤1.11μF，试验频率为30-300Hz，试验电压22kV。
4．110kV/31500kV A主变的交流耐压试验，电容量≤0.012μF，试验频率为45-65Hz，试验电压不超过160kV。
5．110kV断路器，绝缘子，GIS等设备的交流耐压，试验频率为30-300Hz，试验电压265kV。
6．35kV，10kV开关柜的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境1.环境温度：－150C–45 0C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：324kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；90kV；135kV；270kV4.额定电流：7.2A；3.6A；2.4A；1.2A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定110kV/300mm2电缆500m，电容量≤0.0735μF，试验频率为30-300Hz,试验电压128kV。
BPXZ-HT-250kV A/50kV变频串联谐振试验装置技术方案BPXZ-HT-250kV A/50kV变频串联谐振试验装置、被试品对象及试验要求1.330MW/20kV火力发电机，试验频率45〜65Hz, 电容量W 0.3卩F,最高试验电压不超过45kV。
2.10kV/300mm2电缆，长度500米，电容量w 0.185卩F,试验频率30〜300Hz，试验电压22kV。
工作环境1.环境温度：—15°C -45 °C;2.相对湿度：w 90%RH;3.海拔高度：w 1500米；、装置主要技术参数及功能1.额定容量：250kVA ；2.输入电源：单相380V 电压,频率为50Hz；3.额定电压：50kV；5kV4.额定电流：5A；10A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率w 1%;7.工作时间：满足被试品试验要求过压1.1 倍1 分钟；8.温升：满足被试品试验要求后温升w 65K;9.品质因素：装置自身Q > 30(f=45Hz);10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5 级；三、设备遵循标准GB/T16927.1~2-1997四、装置容量确定330MW/20kV 火力发电机，试验频率 45〜65Hz,电容量W 0.3卩F ,最高 试验电压不超过 45kV 。
频率取 50Hz试验电流 1=2 n fCU 试=2 nX 50X 0.3 X 10-6X 45X 103=4.2A 对应电抗器电感量 L=1/ 3 2C=32H, 设计二节电抗器，使用电抗器二节串联 单节电抗器为 125kVA/25kV/5A/16H验证：10kV/300mm 2电缆，长度500米，电容量w 0.185卩F ,试验频率30〜300Hz ，试验电压22kV 。
使用电抗器二节串联，此时电感量 =16*2=32H试验频率 f=1/2 nV LC=1/(2 X 3.14 XV 32 X 0.185 X 10-6)=65Hz 。
BPXZ-HT-405kV A/108kV调频式串联谐振耐压装置技术方案技术方案BPXZ-HT -405kV A/108kV调频式串联谐振试验装置技术方案一、被试品对象及试验要求1.10kV，300平方毫米交联电缆2km，试验频率30~300HZ,电容量≤0.74μF，试验电压22kV。
2.35kV，300平方毫米交联电缆3km，试验频率30~300HZ,电容量≤0.57μF，试验电压52kV。
3. 35 kV，400平方毫米交联电缆0.4km，试验频率30~300HZ,电容量≤0.084μF，试验电压52 kV。
4．35kV/63000kV A主变的交流耐压试验，电容量≤0.015μF，试验电压68kV。
5．10kV/2500kV A主变的交流耐压试验，电容量≤0.01μF，试验电压28kV。
6．35kV开关，电流互感器，电压互感器等电气设备的交流耐压，试验电压不超过100kV。
7．10kV开关，电流互感器，电压互感器等电气设备的交流耐压，试验电压不超过42kV。
8．10.5kV/50MW火力发电机的交流耐压，电容量≤0.26μF，试验电压不超过25kV。
9．10.5kV/25MW火力发电机的交流耐压，电容量≤0.15μF，试验电压不超过25kV。
10．10kV/3300kW发动机的交流耐压，试验电压不超过16kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：405kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压： 108kV；54kV； 27kV4.额定电流： 3.75A；7.5；15A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、试验时使用关系列表10kV/300mm2交联电缆(试验电压22kV)长度2km 使用电抗器六节并联 1kV 35kV/300mm2交联电缆(试验电压52kV) 长度3km使用电抗器二节串联三组并联3kV35kV/400mm2交联电缆(试验电压52kV)长度0.4km使用电抗器二节串联 3kV 35kV/63000kV A主变使用电抗器六节串联 3kV 10kV/2500kV A主变使用电抗器六节串联 3kV 35kV互感器，开关等使用电抗器六节串联 6kV 10kV互感器，开关等使用电抗器二节串联 3kV 10kV/50MW火力发电机使用电抗器二节并联 3kV 10kV/25MW火力发电机使用电抗器一节 3kV 10kV发动机使用电抗器二节并联 3kV 六、装置容量确定35kV，300平方毫米交联电缆3km，试验频率30~300HZ,电容量≤0.57μF，试验电压52kV。
270kVA/270KV调频式串联谐振试验装置技术方案一、产品概述该装置主要针对10kV、35kV、110kV电缆及电力系统的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。
第四代交流耐压谐振试验装置人机界面采用32位RISC CPU 和精简的LINX内核，7寸电容触摸大屏真彩图形格式，试验谐振频率曲线、升压曲线、计时曲线显示，高压电流、高压电压、低压电流真有效值数字反馈于界面，保护功能具有，低压电流、高压电压、闪络电压保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。
二、被试品对象1.10kV，240mm²及以下，3km电缆交流耐压试验，最大电容量≤1.03μF，试验频率为30-300Hz，最高试验电压22kV。
2.35kV，300mm²及以下，1km电缆交流耐压试验，最大电容量≤0.1945μF，试验频率为30-300Hz，最高试验电压52kV。
3. 110kV，400mm²及以下，0.3km电缆交流耐压试验，最大电容量≤0.0495μF，试验频率为30-300Hz，最高试验电压128kV。
4. 110kV，80000kV A电力变压器的交流耐压试验，最大电容量≤0.015μF，试验频率为45-65Hz，最高试验电压160kV。
5. 110kV多组合开关柜、互感器、绝缘子、穿墙母排、GIS多组合高压开关，交流耐压试验试验频率为45-65Hz，最高试验电压264kV工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》四、装置系统的整体参数a) 额定容量：270kV A；b) 输入电源：单相220V/380V电压，频率为50Hz；c) 额定电压：45kV；90kV；135 kV；270kVd) 额定电流：6A；3A；2A；1A；e) 工作频率：30～300Hz；f) 波形畸变率：输出电压波形畸变率≤1%；g) 工作时间：额定负载下允许连续60min；h) 温升：额定负载下连续运行60min后温升≤65K；i) 品质因素：装置自身Q≥30(f=45Hz)；j) 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分) k) 测量精度：系统有效值1.0级；五、装置容量确定：1）.10kV，240mm²及以下，3km电缆交流耐压试验，电容量≤1.03μF，试验频率为30-300Hz，试验电压22kV。
270kV A/270kV/27kV 调频式串联谐振耐压装置技术方案270kV A/270kV/27kV调频式串联谐振试验装置一、被试品对象及试验要求1、300mm2/110kV电缆，长度500m，电容量≤0.0735μF，试验频率为30-300Hz，试验电压128kV。
2、300mm2/35kV电缆，长度2000m，电容量≤0.38μF，试验频率为30-300Hz，试验电压52kV。
3、300mm2/10kV电缆，长度4000m，电容量≤1.48μF，试验频率为30-300Hz试验电压22kV。
4、120mm2/10kV电缆，长度7000m，电容量≤1.82μF，试验频率为30-300Hz试验电压22kV。
5、110kV线路绝缘子、开关、GIS等电气设备的交流耐压，试验频率为30-300Hz，最高试验电压265kV。
二、工作环境1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：270kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV；270kV4.额定电流：10A；1A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定300mm2/35kV电缆，长度2000m，电容量≤0.38μF，试验频率为30-300Hz，试验电压52kV。
BPXZ-HT-720kV A/40kV
调频式串联谐振试验装置技术方案
技
术
方
案
BPXZ-HT-720kVA/40kV
调频式串联谐振试验装置技术方案
一、被试品对象及试验要求
200MW以下水轮发电机的交流耐压试验，出口电压≤20kV，最高试验电压40kV，单相对地电容量≤1.25μF。
二、工作环境
1.环境温度：－150C–45 0C;
2.相对湿度：≤90%RH;
3.海拔高度: ≤1000米；
三、装置主要技术参数及功能
1.额定容量：720kV A；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压：40kV；
4.额定电流：18A；
5.工作频率：30-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
8.温升：额定负载下连续运行5min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部
分)；
11.测量精度：系统有效值1.5级；
四、设备遵循标准
GB10229-88 《电抗器》
GB1094《电力变压器》
GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
五、装置容量确定
200MW以下水轮发电机的交流耐压试验，出口电压≤20kV，最高试验电压40kV，单相对地电容量≤1.25μF。
频率取50Hz
试验电流 I=2πfCU试 =2π×50×1.25×10-6×40×103=16A
对应电抗器电感量 L=1/ω2C=8H,
设计八节电抗器，使用电抗器八节并联可满足耐压试验，则单节电抗器为90kVA/40kV/2.25A/64H
结论：装置容量定为720kVA/40kV，分八节电抗器，电抗器单节为90kVA/40kV/2.25A/64H通过组合使用能满足上述被试品的试验要
求。
试验时设备使用关系列表
设备组合被试品对象
电抗器
90kV A/40kV 八节
激励变压器
输出端选择
20kV/200MW水轮发电机使用电抗器8节并联5kV
六、系统配置及其参数
1.激励变压器JLB-90kV A/5kV/0.4kV 1台
a)额定容量：90kV A；
b)输入电压：380V，单相；
c)输出电压：5kV ；
d)输出电流：18A；
e)结构：油浸式；
f)重量：约400kg；
2.变频电源BPXZ-HT-F -90kW/380V 1台
a)额定输出容量：90kW
b)工作电源：380±10%V（单相），工频
c)输出电压：0 – 400V，单相
d)额定输入电流：230A
e)额定输出电流：230A
f)输出波形：正弦波
g)电压分辨率：0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度：0.1%
l)运行时间：额定容量下连续5min
m)额定容量下连续运行5min元器件最高温度≤65K;
n)噪声水平：≤50dB
o)可实现以下功能
1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫
频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设
置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用
户根据试验情况进行操作
6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
7)软件经过严格模拟运行检验，运行安全、稳定、可靠
8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数
据；
9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
10)保护功能：具有断电、过流、过压及闪络保护功能；
a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达
到保护整定值时，自动切除整套装置
b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达
到保护整定值时，自动切除整套装置
c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，
自动切除整套装置。
不会对试验设备和人身造成伤害，变频电源内
电子元件不会击穿
d)断电保护：试验电源断电后，装置能快速保护
11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相
互位置不变，不损坏，紧固件不松动
12)外观及操作界面充分采用人性化设计，美观大方，操作简便
13)重量约85kg；
3.高压电抗器DK-90kV A/40kV 8节
a)额定容量：90kV A;
b)额定电压：40kV；
c)额定电流：2.25A；
d)电感量：64H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结构：干式；
g)重量：约80kg；
4.电容分压器FR-50kV -3000pF 1套
a)额定电压：50kV；
b)高压电容量：3000pF
c)介质损耗：tgσ≤0.5%；
d)分压比：1000：1
e)测量精度：有效值1.5级;
f)重量：10kg；
七、供货清单一览表
（一）配置设备一览表
序号设备名
称
型号及规格
单
位
数量备注
1 激励变压器JLB-90kV A/5kV/0.4kV 台 1
2 变频电源BPXZ-HT-F-90kW/380V 台 1
3 高压电抗器DK-90kV A/40kV 台8
4 电容分压器FR-50kV/3000pF 套 1
5 试验连接线套 1
（二）相关资料一览表
序号资料名称单位数量备注
1 出厂试验报告份 1
2 成套装置使用说明书份 1
3 产品合格证和用户意见卡套 1。
