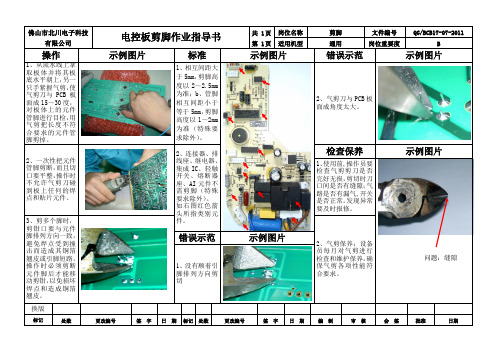

剪脚作业指导书一、目的本作业指导书的目的在于规范剪脚操作流程，确保剪脚作业的质量和效率，减少废品率，保障操作人员的安全。
二、适用范围适用于本公司所有需要进行剪脚操作的电子元器件。
三、所需工具和材料1、斜口钳：用于剪断引脚。
2、镊子：辅助操作，夹持电子元器件。
3、防静电手环：防止静电损伤电子元器件。
4、放大镜（可选）：用于检查剪脚后的效果。
四、作业前准备1、操作人员应戴好防静电手环，并确保其有效接地。
2、清理工作区域，保持整洁，避免杂物影响操作。
3、准备好待剪脚的电子元器件，并核对其规格、型号和数量。
五、剪脚要求1、引脚长度应符合产品设计要求，一般来说，剪脚后的引脚长度应在 2 5mm 之间，具体长度根据不同的电子元器件和电路板设计而定。
2、剪脚后的引脚应平整、光滑，无毛刺、无弯曲。
3、剪脚过程中应避免损伤电子元器件的本体和封装。
六、操作步骤1、用镊子轻轻夹持住电子元器件，将其引脚对准斜口钳的刃口。
2、缓慢合拢斜口钳，剪断引脚。
注意控制力度，避免过度用力导致引脚飞弹伤人或损伤电子元器件。
3、对于多引脚的电子元器件，应逐一对引脚进行剪脚操作，确保每个引脚的长度和形状符合要求。
4、剪脚完成后，使用放大镜（如有）检查引脚的长度、平整度和有无损伤。
5、将剪脚后的电子元器件整齐地放置在专用的容器中，等待后续工序使用。
七、注意事项1、操作过程中应保持注意力集中，避免分心导致操作失误。
2、严格按照剪脚要求进行操作，不得随意更改引脚长度和形状。
3、对于特殊的电子元器件，如敏感元件、高精度元件等，应根据其特殊要求进行剪脚操作，必要时可咨询技术人员。
4、定期检查斜口钳的刃口是否锋利，如有磨损应及时更换，以保证剪脚质量。
5、工作结束后，清理工作区域，将工具和材料归位。
八、质量检验1、抽检剪脚后的电子元器件，检查引脚长度、平整度和有无损伤等情况。
2、如发现不合格品，应及时分析原因，并采取相应的纠正措施。
3、记录检验结果，以便追溯和统计质量数据。
制作日期
制作
审核
批准
指向
注意事项：

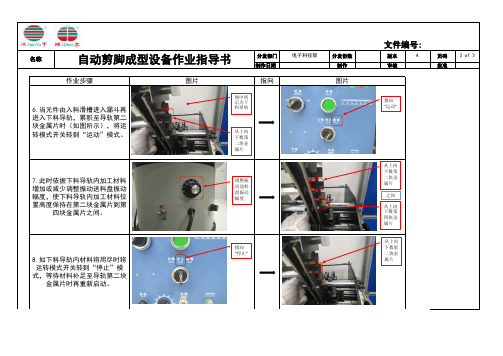

6.当元件由入料滑槽进入漏斗再进入下料导轨，累积至导轨第二块金属片时（如图所示），将运转模式开关转到“运动”模式。
7.此时依据下料导轨内加工材料增加或减少调整振动送料盘振动幅度，使下料导轨内加工材料位置高度保持在第二块金属片到第
四块金属片之间。
8.如下料导轨内材料将用尽时将运转模式开关转到“停止”模式，等待材料补足至导轨第二块
金属片时再重新启动。
题，立即通知技术人员进行调试。
2.如若成型材料与样品有差异，则停止机器运行，立即通知技术人员进行调试，差异判别标准见第三页。
静电防护
分发部门分发份数版本A 页码 2 of 3
文件编号:
作业步骤
1.如若入料漏斗及下料导轨内加工材料阻塞过多，请检查原因，若因为材料过分弯曲导致，参考步骤2自行解决；若因为导轨间隙问名称
自动剪脚成型设备作业指导书
电子科技部从上向下数第二块金属片
指向“运动”
调整振动送料盘振动幅度
从上向下数第二块金属片从上向下数第四块金属片
之间从上向下数第二块金属片
指向“停止”
图中所示为下料导轨。
自动散装电容切脚机安全操作规程（ISO9001-2015/ISO45001-2018）1.0目的引导作业人员正确操作。
2.0范围：适用于和达HEDA—804A自动散装电容切脚机切脚加工。
3.0操作说明：3.1操作前准备※本设备应安装在室内干燥、通风的地放。
※工作环境温度应该在5-45℃之间，工作环境湿度应在20-90％之间。
※本设备采用AC220V/50HZ电源供电,所使用插座应良好接地。
※将设备放入指定地方后,将水平仪放于机台平面。
然后调节地脚螺栓使设备处于水平状态。
※设备安装好后，仔细检查所有螺栓是否锁紧，机台是否有杂物，清理无误后方可开机运行。
※开启电源，接通气阀，按住启动按钮5秒钟，如正常运转，则准备工作完毕。
3.2操作使用方法：3.2.1开机1、打开（电源）船型开关⑧，灯亮表示通电。
并将调速器旋钮归零，接着打开（送料）拨动开关。
2、将震动盘调速器旋钮归零，接着打开震动盘上的拨动开关，并将速度调至合适位置。
3.2.2切脚1、将所要的加工的元件放npcs在震动盘上，再打开送料拨动开关⑩和震动盘上的拨动开关并调整调数器旋钮⑾和震动盘上的调速器旋钮改变震动大小，使此元件能在震动盘上行进并顺利通过通过接口在轨道上行进。
2、调整左右轨道间的距离，使其不影响元件的行进，中间內缘宽度大于零件本体宽度1~2mm，震动盘上的接口要跟切脚机上的轨道顺利吻合。
3、调整元件压条旋钮④高度，使元件压条⑤下侧略高于材料1~1.5mm，保证不妨碍元件的行进即可。
4、调整（刀盒）调整钮③并对照标尺指针⒁使其符合所需脚长。
再打开切刀拨动开关⑨并试切1pcs测量尺寸。
当脚长符合要求即可量产。
3.2.3关机1、待轨道上的元件行走完毕，关闭开关⑧、⑨、⑩及震动盘开关并清除废料斗⒀内的零件脚。
如长时间不工作，请将电源线拔掉。
2、擦拭轨道，并在刀盒②的油孔点上润滑油。
3.2.4调校1、刀盒调整：（图三）⑴顺时针方向拧动（刀盒）调整钮③，刀座往上则脚长越短，反之则越长。
1. 用途:
说明介脚的操作及质量要求.
2.剪脚机操作方法:
2.1调机操作程序------
2.1.1先将转动送料器内的不同规格螺丝清理干凈,确保没有其它螺丝混杂.
2.1.2将夹料模和铣刀安装好.
2.1.3利用手动方式,调整夹料模和铣刀位置,使之平衡不会相撞.
2.1.4检查机身上下移动是否灵活.
2.1.5调整铣刀升降时间.
2.1.6调整下料钉桥位置,使光钉料下得畅顺.
2.1.7放几粒光钉在钉桥上,启动电源,剪几粒样品,检查其规格是否符合要求,若不符合规格,
重复上述步骤重新调校.
2.1.8如果样品合格,将压料板安装好,把要剪的光钉倒入料斗.
2.1.9启动电源,用盆接着剪出来的牙钉.
2.2退模操作步骤------
2.2.1先松开压料板.
2.2.2松开铣刀固定螺丝.
2.2.3将铣刀取出,交零件原料仓.
2.3 操作注意事项:
2.3.1经常留意各个固定螺丝是否松开.
2.3.2每天将油箱加满润滑油.
2.3.3铣刀损耗至不能接受时,要及时更新.
2.3.4保持夹料模表面清洁,以防打破撞伤.
2.4 安全注意事项
2.4.1启动电源后检查机器各个部位有无异常现象.
2.4.2操作中严禁手和其它对象放入机内.
2.4.3如果机身内需要清理时,应切断电源,等机停止时再进行清理.
2.5剪脚机示图:
3.质量要求
3.1剪口不能有披峰.
3.2不能伤牙.
3.3剪口部位占钉尾直径1/4左右.
3.4剪脚长度如无特殊要求,可钉长剪长,钉短剪短.。
自动散装电容剪脚机操作规程一、目的使操作者能正确的使用自动散装电容剪脚机，按要求完成相应的电容剪脚作业。
二、适用范围适用于本公司SMT生产线的HD-901A自动散装电容剪脚机。
三、操作步骤1、开机前准备（1）检查所输入电源的连接是否符合要求；（2）检查切割刀片安装是否牢固；（3）检查轨道安装是否平直、完好，是否有东西卡住；（4）检查设备盖子是否关闭完好，否则无法启动设备。
2、开始/结束运转（1）根据过锡炉后需要切脚作业的电容调节好轨道宽度，以能夹紧电容又不至于伤刮电容为宜；（2）调节切割刀片前端与轨道间的间隙，间隙的大小以切脚的后的焊点高度为参考，约2mm左右；（3）将电源开关打至“ON”位置，开启设备；（4）将轨道调速开关开启，并根据相关产品的作业指导书要求调节轨道运行速度；（5）按下绿色刀具启动开关开启设备，此时刀片和轨道同时进行运转；让刀片空转3～5分钟后才能进行切脚作业；期间需注意观察刀片运转是否顺畅，声音是否正常。
（6）待设备运转正常后，手工放置需进行切脚作业的电容至设备轨道上；（7）待电容切脚完成后，手工接取电容，进行测量比对，OK后进行下一步生产；（8）放置更多的电容时，注意随时观察切脚情况，出现问题随时停机排除；（9）待所有待加工的电容完成切脚作业后，按下红色刀具关闭按钮关闭设备，此时同时关闭轨道及刀片；再将电源开关打至“OFF”位置，关闭设备电源。
四、注意事项及维护1、生产前的轨道调节时必须合适到位；更换新刀片后必须固定完好，进行生产前必须让刀片进行空运转3～5分钟，确定运转正常后方能进行生产；2、生产过程中严禁将头和手伸入到设备里面，防止机械伤人；3、生产过程中如遇紧急情况，可按下设备上红色急停按钮；4、对设备的轨道进行调剂及刀片更换时必须停机，对设备进行维护保养时必须关闭电源。
电容剪脚机操作规范————————————————————————————————作者：————————————————————————————————日期：XXX公司LOGO 电容剪脚机操作规范电容剪脚机操作规范文件类别：三级文件文件编码：XXX-WI-END-001版次：V1.0编制单位：工程部生效日期：2017.11.15编制审核批准1.0 目的规范电容剪脚机的使用与操作，减少设备的故障率，提高产品直通率。
2.0 适用范围适用本公司电容剪脚机，型号为HL-366。
3.0职责3.1设备操作员：负责按本文件规定操作设备，3.2 设备工程师：负责生产异常分析及控制，设备故障异常的排除、维修，4.0 规定4.0.1 除设备工程师外，非指定人员严禁自行拆开本设备， 4.1开机前准备4.1.1 将本机放置在一个平稳桌面或地面上，检査各部机构、零件、有无因搬动而损坏， 4.1.2 检查设备上的送料轨道（6）有无异物存在（注：设备结构如下图一示），4.1.3 接上电源, 此时电源开关(8) 指示灯亮( 如未通电、请检查插头及保险丝) 表示已通电。
通电后打开切脚开关(9) 现场观看切刀是否在切脚工作, 接着打开振动器开关(10), 现 场慢慢旋转(11) 振动调速器按钮, 此时振动器会由慢而快的振动, 检查有无损坏后, 再 将电源开关断电；电容剪脚机操作规范编号：XXX-WI-END-001生效日期：2017.11.15 版本：V1.0 页码：1/4电容剪脚机设备结构图：电容剪脚机操作规范编号：XXX-WI-END-001生效日期：2017.11.15版本：V1.0页码：2/4序号零件名称序号零件名称序号零件名称1 刀座调整钮8 电源开关15 静刀2 压料杆调整钮9 切刀开关16 料槽3 马达10 振动器开关17 料盒固定块4 压料杆11 振动调速器185 挡料铝块12 废脚盒196 轨道13 导柱紧固螺丝207 振动送料器内含14 切刀座21图特点：•采用平面直线送料，一机多用，可加装送料盘；•适用于剪切电容／三极管／MOS 管/LED 等电子元件； •特殊切断法，刀具受命长，调整简易； •切脚精度高，最短可切至3MM ； •调节长度可调，精确； •操作简单，保养容易。
