工程力学第3阶段测考试试题3b

一、填空题(每题1分，共15分)1.在力的作用下大小和形状都保持不变的物体，称之为_刚体。

2.力偶对其作用面内任一点之矩恒等于力偶矩；力偶在任一轴上的投影恒等于 零。

3.建立平面一般力系的二力矩式平衡方程时，任取两点A 、B 为矩心列出两个力矩方程，取x 轴为投影轴列出一个投影方程， A 、B 两点的连线应不垂直于x 轴。

4.摩擦角m ϕ与静摩擦因数f s 间的关系是_tan m s f ϕ=5.梁上的某截面上作用有顺时针的集中力偶，则自左向右梁的弯矩图在该处向 上 突变。

6. 延伸率%5≥δ的材料称为 塑形 材料；延伸率%5<δ 的材料称为脆性材料。

7.构件因截面尺寸突变而引起局部应力增大的现象，称为 应力集中 。

8.中性层是梁变形过程中长度不变的纤维层。

中性层与横截面的交线称为中性轴。

中性轴将横截面分为受拉和受压两个区域。

9. 工程上用的鱼腹梁、阶梯轴等，其截面尺寸随弯矩大小而变，这种截面变化的梁，往往就是近似的等强度梁。

10.在其它条件相同的前提下，将受扭实心圆轴改成等截面积的空心圆轴，则轴的强度将 提高 。

11.对于脆性性材料的圆轴，扭转破坏断面是与轴线成45o 的螺旋面，对于塑形材料，扭转破坏断面是垂直于轴线的横截面。

12.在对称循环交变应力的情况下，其最大应力和最小应力等值反号，其应力循环特征r =－1_。

13.材料的疲劳试验表明，在对称循环弯曲交变应力下所测定的疲劳强度指标值，将随材料试件截面尺寸的加大而 降低 ；因构件的最大应力往往发生在构件表面，所以金属构件表面强化处理后，其疲劳极限将 提高 。

14.杆件的抗拉压刚度为 EA ；轴的抗扭刚度为 GI p ；梁的抗弯刚度为 EI z 。

15.在不增加压杆横截面积的情况下，若将其实心截面改成空心截面，则压杆的临界力将 增大 ；为了充分发挥压杆的抗失稳能力，在选择截面形状时，应根据杆端的约束情况，使压杆在各纵向平面内具有相同或相近的 柔度 值。

《工程力学》题库单选题（三）及答案1、图示等截面轴受到力的作用发生变形，AB将（）。

A、伸长B、缩短C、变粗D、有的地方变粗，有的地方变细正确答案：A2、如图，F力在y轴上的投影为（）。

A、FyB、-Fy正确答案：A3、图中F力对固定端转动方向是逆时针，所以力矩为（）。

A、正B、负C、0D、无法确定正确答案：A4、圆轴扭矩的大小和轴的直径（）。

A、有关B、无关C、视具体情况定D、求出左侧约束反力后才能确定正确答案：B5、扭转变形刚度就是计算两个外力偶之间横截面（）。

A、扭转角B、单位长度扭转角正确答案：B6、螺栓受力发生剪切挤压变形，则剪切面位于（）。

A、两力之间B、两力之外C、力作用点D、最上边正确答案：A7、图中轴采用了变截面目的是尽量使各个截面的应力（），提高整个轴的强度。

A、相等B、不相等正确答案：A9、图中AB和AC构件的面积相等，材料相同，则它们的应力（）。

A、不同B、相同正确答案：A10、螺栓剪切面上切应力实际是分布的（）。

A、均匀B、不均匀正确答案：B11、F对O点的力矩为（）。

A、0B、FlC、-Fl正确答案：B12、图示变截面轴在B、C点作用两个力，则整个轴（）。

A、缩短B、伸长C、不变D、不确定正确答案：B13、受到（）个力作用处于平衡状态的构件称为二力构件。

A、2B、3正确答案：A15、图中结构两个杆在B点用铰链连接，自重不计，并挂一个重物，则杆BC发生（）变形。

A、轴向拉伸B、轴向压缩正确答案：B16、图示悬臂梁受到的是（）。

A、集中力B、均布载荷C、集中力偶D、线性分布载荷正确答案：B17、如图所示的杆件，在左右两端和中点处均有外力作用，在（）截面处内力最小。

A、1-1B、2-2C、3-3正确答案：C18、如图扭转变形杆件截面上的内力具体叫（）。

A、轴力FNB、扭矩TC、剪力FQ，弯矩M正确答案：B19、甲乙两杆，几何尺寸相同，轴向拉力相同，材料不同，它们的应力和变形有四种可能，下列是正确的。

《工程力学》考试复习题库(含答案)一、选择题1. 工程力学是研究（）A. 材料力学性能B. 力的作用和物体运动规律C. 结构的计算和分析D. 机器的设计与制造答案：B2. 在静力学中，力的作用效果取决于（）A. 力的大小B. 力的方向C. 力的作用点D. A、B、C均正确答案：D3. 平面汇交力系的平衡条件是（）A. 力的代数和为零B. 力矩的代数和为零C. 力的投影和为零D. 力的投影和为零且力矩的代数和为零答案：D4. 拉伸或压缩时，杆件横截面上的正应力等于（）A. 拉力或压力B. 拉力或压力除以横截面面积C. 拉力或压力乘以横截面面积D. 拉力或压力除以杆件长度答案：B5. 材料在屈服阶段之前，正应力和应变的关系符合（）A. 胡克定律B. 比例极限C. 屈服强度D. 断裂强度答案：A二、填空题1. 工程力学中的基本单位有（）、（）、（）。

答案：米、千克、秒2. 二力平衡条件是：作用在同一个物体上的两个力，必须（）、（）、（）。

答案：大小相等、方向相反、作用在同一直线上3. 材料的弹性模量表示材料在弹性范围内抵抗（）的能力。

答案：变形4. 在剪切力作用下，杆件横截面沿剪切面发生的变形称为（）。

答案：剪切变形5. 梁的挠度是指梁在受力后产生的（）方向的位移。

答案：垂直三、判断题1. 力偶的作用效果只与力偶矩大小有关，与力偶作用点位置无关。

（）答案：正确2. 在拉伸或压缩过程中，杆件的横截面面积始终保持不变。

（）答案：正确3. 材料的屈服强度越高，其抗断裂能力越强。

（）答案：错误4. 在受弯构件中，中性轴是弯矩等于零的轴线。

（）答案：错误5. 梁的挠度曲线是梁的轴线在受力后的实际位置。

（）答案：正确四、计算题1. 一根直径为10mm的圆形杆，受到轴向拉力1000N的作用。

求杆件的伸长量。

答案：杆件的伸长量约为0.005mm。

2. 一根简支梁，受到均布载荷q=2kN/m的作用，跨度l=4m。

求梁的最大挠度。

工程力学(第3学期)工程力学是机械类专业一门重要的（）课程。

(A)专业(B)基础(C)专业基础(D)核心专业在两个力的作用下处于平衡的构件称为（）。

(A)二力构件(B)三力构件(C)四杆机构(D)不确定平衡力系是合力等于（）的力系。

(A)0(B)1(C)2(D)3一个机械作用用（）个力表示。

(A)1(B)2(C)3(D)以上皆不是物体相互机械作用的作用力与反作用力总是大小（），方向（），作用线（），分别作用在两个物体上。

(A)相等、相反、相同(B)不等、相反、相同(C)相等、相同、相同(D)以上皆不是下图所示球体吊在顶板上受（）力作用处于平衡。

(A)1(B)2(C)3(D)4下图所示球体吊在墙壁上受（）力作用处于平衡。

(A)1(B)2(C)3(D)4指出下列图中的二力构件是（）。

（忽略各杆件的重力）(A)AB杆(B)BC杆(C)ABC杆(D)以上皆不是指出下列图中的三力构件是（）。

（忽略各构件的重力）(A)AB杆(B)BC杆(C)ABC杆(D)以上皆不是当中间铰或固定铰支座约束二力杆件时，约束力方向（）。

(A)确定(B)不确定(C)指向二力杆(D)以上皆不是下列约束模型中，约束力的方向可以确定的是（）。

(A)中间铰(B)光滑面约束(C)固定铰链(D)以上皆不是下图中的AB杆，在A点受到（）约束。

(A)柔体(B)光滑面(C)固定铰链(D)活动铰链下图中的AB杆，在C点受的（）约束。

(A)柔体(B)光滑面(C)固定铰链(D)活动铰链下列图中的AB杆，在E点受到（）约束。

(A)柔体(B)光滑面(C)固定铰链(D)活动铰链下列画受力图的步骤正确的是（）。

(A)解除约束，取分离体；画上主动力和全部约束力(B)画上约束力(C)画上主动力和约束力(D)以上皆不是下列图中，滑轮A的受力图正确的是（）(A)(B)(C)(D)以上皆不正确指出下图中的二力构件（）。

(A)CB杆(B)CA杆(C)球体O(D)以上皆不是活动铰支座的约束力（）。

工程力学知识考试试卷含答案一、选择题（每题3分，共30分）1. 下列哪个选项不是工程力学的基本分析方法？A. 矢量分析法B. 动力学分析法C. 静力学分析法D. 量子力学分析法答案：D2. 下列哪个物理量不属于力的基本属性？A. 大小B. 方向C. 作用点D. 颜色答案：D3. 平面汇交力系的平衡条件是：A. 力的合力为零B. 力矩的合力为零C. 力的投影为零D. 力的合力与力矩的合力为零答案：D4. 下列哪个杆件不属于受拉杆？A. 拉杆B. 压杆C. 梁杆D. 柔性杆答案：B5. 下列哪个选项不是梁的内力？A. 弯矩B. 剪力C. 轴力D. 扭矩答案：C6. 下列哪个选项不是弹性力学的分支？A. 材料力学B. 结构力学C. 动力学D. 流体力学答案：D7. 在静力学中，下列哪个力系是平衡力系？A. 非平面力系B. 平面力系C. 空间力系D. 汇交力系答案：B8. 下列哪个选项不是力的单位？A. 牛顿B. 千克力C. 磅力D. 瓦特答案：D9. 下列哪个选项是弹性体？A. 刚体B. 柔性体C. 超弹性体D. 塑性体答案：B10. 在材料力学中，下列哪个选项是描述材料强度性能的指标？A. 弹性模量B. 屈服极限C. 断裂极限D. 延伸率答案：C二、填空题（每题3分，共30分）1. 工程力学的两大基本分析方法为________和________。

答案：矢量分析法，动力学分析法2. 平面汇交力系的平衡条件为________。

答案：力的合力与力矩的合力为零3. 梁的内力包括________、________和________。

答案：弯矩，剪力，轴力4. 材料力学的三大基本假设为________、________和________。

答案：连续性假设，均匀性假设，各向同性假设5. 在弹性力学中，应力与________有关，应变与________有关。

答案：应变，应力三、判断题（每题3分，共30分）1. 力是矢量，具有大小和方向。

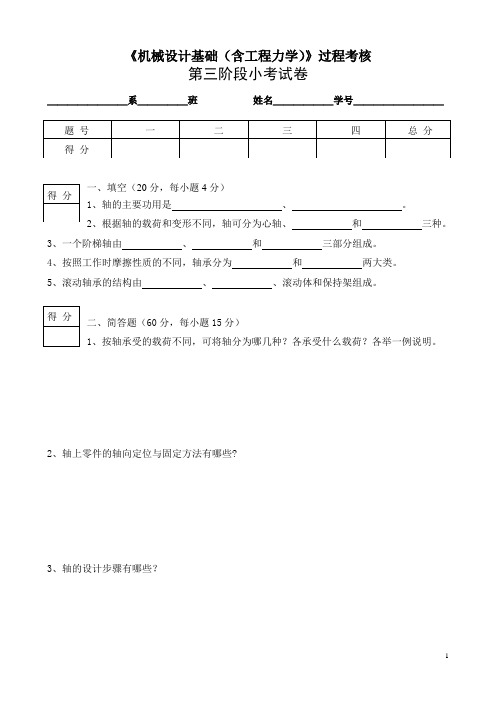

＿＿＿＿＿＿＿＿系＿＿＿＿＿班 姓名＿＿＿＿＿＿学号＿＿＿＿＿＿＿＿＿
一、填空（20分，每小题4分） 1、轴的主要功用是 、 。

2、根据轴的载荷和变形不同，轴可分为心轴、
和 三种。

3、一个阶梯轴由 、 和 三部分组成。

4、按照工作时摩擦性质的不同，轴承分为 和
两大类。

5、滚动轴承的结构由 、 、滚动体和保持架组成。

二、简答题（60分，每小题15分） 1、按轴承受的载荷不同，可将轴分为哪几种？各承受什么载荷？各举一例说明。

2、轴上零件的轴向定位与固定方法有哪些?
3、轴的设计步骤有哪些？
＿＿＿＿＿＿＿＿系＿＿＿＿＿班 姓名＿＿＿＿＿＿学号＿＿＿＿＿＿＿＿＿
4、说明滚动轴承基本代号由哪几部分组成？
三、改错题（20分） 图示为用一对圆锥滚子轴承外圆窄外圈窄边相对安装的轴系结构。

试按例①所示，指出图中的其它结构错误(不少于7处)。

(注：润滑方式、倒角和圆角忽略不计。

)。

2023年工程力学试题及答案一、选择题（每题3分，共30分）1. 下列哪项不是工程力学的研究内容？A. 结构分析B. 材料力学性质C. 工程经济分析D. 流体力学答案：C2. 在静力学中，一个物体处于平衡状态的必要和充分条件是合力：A. 为零B. 大于物体重量C. 小于物体重量D. 不确定答案：A3. 根据胡克定律，弹簧的变形量与作用力成正比，这个比例系数称为：A. 弹性模量B. 泊松比C. 剪切模量D. 弹簧常数答案：D4. 在材料力学中，下列哪项不是基本的力学性能指标？A. 屈服强度B. 抗拉强度C. 硬度D. 密度答案：D5. 流体静力学中，流体的压力随深度的增加而：A. 增加B. 减少C. 保持不变D. 先增加后减少答案：A6. 根据能量守恒定律，下列哪项描述是错误的？A. 能量可以被创造B. 能量可以从一种形式转换为另一种形式C. 能量的总量在封闭系统中保持不变D. 能量转换具有方向性答案：A7. 在工程力学中，下列哪项不是常见的结构失效模式？A. 断裂B. 屈服C. 腐蚀D. 塑性变形答案：C8. 根据牛顿第三定律，作用力和反作用力：A. 大小相等，方向相反B. 大小不等，方向相反C. 大小相等，方向相同D. 大小不等，方向相同答案：A9. 在结构力学中，桁架结构的特点是：A. 所有杆件只承受拉力或压力B. 所有杆件只承受弯矩C. 部分杆件承受弯矩，部分杆件承受拉力或压力D. 所有杆件只承受剪力答案：A10. 下列哪项不是影响材料疲劳寿命的因素？A. 应力幅度B. 循环次数C. 材料的弹性模量D. 应力集中答案：C二、填空题（每题2分，共20分）11. 工程力学中的三大基本力学问题是：__________、__________、__________。

答案：静力学，动力学，材料力学12. 理想流体的连续性方程表明，在无源和汇的情况下，单位时间内流过任意截面的流体质量是________的。

工程力学考试题及答案一、单项选择题（每题2分，共20分）1. 工程力学中，下列哪一项不是力学的基本概念？A. 力B. 位移C. 速度D. 功答案：C2. 在静力学中，物体处于平衡状态的必要条件是：A. 合力为零B. 合力矩为零C. 合力和合力矩都为零D. 只有合力为零答案：C3. 材料力学中，下列哪一项不是基本假设？A. 均匀性假设B. 连续性假设C. 各向异性假设D. 小变形假设答案：C4. 梁在弯曲时，下列哪一项是正确的？A. 梁上任意截面的弯矩相等B. 梁上任意截面的剪力相等C. 梁上任意截面的弯矩和剪力都相等D. 梁上任意截面的弯矩和剪力都不相等答案：D5. 在拉伸和压缩实验中，下列哪一项不是材料的基本力学性能？A. 弹性模量B. 屈服强度C. 疲劳强度D. 抗拉强度答案：C6. 材料力学中，下列哪一项不是应力集中的影响因素？A. 几何形状B. 材料性质C. 加载方式D. 温度变化答案：D7. 在扭转实验中，圆轴的扭转角与下列哪一项无关？A. 扭矩B. 材料的剪切模量C. 轴的极惯性矩D. 轴的长度答案：D8. 材料力学中，下列哪一项不是梁的弯曲变形的基本形式？A. 纯弯曲B. 偏心弯曲C. 剪切弯曲D. 复合弯曲答案：C9. 在受压构件中，下列哪一项不是影响稳定性的因素？A. 截面形状B. 材料性质C. 长度D. 温度答案：D10. 材料力学中，下列哪一项不是疲劳破坏的特点？A. 循环加载B. 低应力水平C. 局部应力集中D. 无明显塑性变形答案：D二、填空题（每题2分，共20分）1. 牛顿第二定律表明，物体的加速度与作用在其上的合力成正比，与物体的质量成反比，其数学表达式为：_______。

答案：F=ma2. 材料力学中的应力定义为：单位面积上的_______。

答案：力3. 梁的挠度是指梁在受载后的_______。

答案：垂直位移4. 材料的弹性模量是描述材料_______的物理量。

答案：弹性变形5. 材料力学中，梁的剪力图是表示梁上任意截面处_______的图形。

《工程力学》章节测试答案一、选择题（每题2分，共20分）1. 工程力学中，力的三要素不包括以下哪项？A. 力的大小B. 力的方向C. 力的作用点D. 力的速度答案：D2. 在平面力系中，以下哪种情况力的合力不一定为零？A. 力系中各力大小相等，方向相同B. 力系中各力大小相等，方向相反C. 力系中各力大小不等，方向相同D. 力系中各力大小不等，方向相反答案：C3. 平面力偶的等效条件是？A. 力偶矩大小相等，转向相同B. 力偶矩大小相等，转向相反C. 力偶矩大小不等，转向相同D. 力偶矩大小不等，转向相反答案：A4. 拉伸试验中，材料破坏时的应力称为？A. 强度B. 抗拉强度C. 抗压强度D. 疲劳强度答案：B5. 杆件在受力时，产生的内力称为？A. 应力B. 应变C. 内力D. 外力答案：C二、填空题（每题2分，共20分）1. 力学是研究物体在力的作用下的________和________的学科。

答案：运动状态，变形2. 在国际单位制中，力的单位是________，符号是________。

答案：牛顿，N3. 平面力偶的三个基本性质是：力偶无________，力偶的________与力偶中力的大小和力偶臂的长短有关，在平面内，力偶________。

答案：等效点，力偶矩，可以任意移动4. 材料的强度包括________强度和________强度。

答案：抗拉，抗压5. 杆件的变形分为________变形和________变形。

答案：弹性，塑性三、判断题（每题2分，共20分）1. 力的三要素包括力的大小、方向和作用点。

（）答案：正确2. 在平面力系中，力的合力一定为零。

（）答案：错误3. 力偶矩是力与力臂的乘积。

（）答案：正确4. 拉伸试验中，材料的抗拉强度等于材料的屈服强度。

（）答案：错误5. 杆件的应力与应变之间的关系称为应力应变关系。

（）答案：正确四、简答题（每题10分，共30分）1. 简述力的平行四边形法则。

工程力学模拟题1一、单项选择题1．柔索对物体的约束反力，作用在连接点，方向沿柔索(B)A.指向该被约束体，恒为拉力B.背离该被约束体，恒为拉力C.指向该被约束体，恒为压力D.背离该被约束体，恒为压力2．刚架AB 受力和尺寸如图所示，其AA.l M ； B.l M2； C.lM 5 ； D.lM 23．题图示螺钉在拉力P A ．2d4π B ．dh 4π C ．2D 4π D ．)d (D 422-π 4．两根长度相同的圆轴，受相同的扭矩作用，第二根轴直径是第一根轴直径的两倍，则第一根轴与第二根轴最大切应力之比为（ C ） A ．2:1 B ．4:1 C ．8:1 D ．16:15．一等截面铸铁梁的弯矩图如图所示，设计梁的截面时，最合理的截面应该是图（ D ） （提示：铸铁的抗压能力强于抗拉能力）6．细长压杆承受轴向压力作用，与其临界力无关．．的是( C ) A.杆的材料 B.杆的长度C.杆所承受压力的大小D.杆的横截面形状和尺寸7．材料相同的各圆形截面杆如图所示，当它们受重物Q 的自由落体冲击时，受到冲击载荷最小的杆件为( A )v≠，则可能的加速度为（ B ）8．M点沿曲线AB运动，在图示瞬时，若其速度的大小0二、填空题1．不为零的力在某轴上的投影等于零，则该力与轴的夹角应为 __90度__ 。

2．材料中应力变化不大，而应变显著增加的现象称为_屈服_。

σ=_6.06mpa_ 3．受力杆件中围绕某点截取的单元体如图所示，该点的最大主应力maxτ=__（σ1-σ3 ）/2 _。

4．已知一点的主应力σ1、σ2、σ3，则该点的最大切应力max5．如图所示，在受自由落体冲击的杆上，放置一橡皮垫，可以提高杆的抗冲击能力，这是因为_静变形_增大了。

m 3000N m１．A ．F B ．F C ．F D ．F３．图示受拉杆件横截面面积为A ，则α斜截面上的正应力公式ασ为（D ）A ．A F =ασ B ．ασαcos A F=C ．ασαcos A F=D ． ασα2cos AF=４．两根长度相同的圆轴，受相同的扭矩作用，第二根轴直径是第一根轴直径的两倍，则第一根轴与第二根轴最大切应力之比为（ C ） A ．2:1 B ．4:1 C ．8:1 D ．16:1 ５．影响圆轴扭转角大小的因素是(B)A ．扭矩、材料、轴长B ．扭矩、轴长、抗扭刚度C ．扭矩、材料、截面尺寸D ．扭矩、轴长、截面尺寸６．当水平梁上某横截面的弯矩为负值时，则该横截面上正应力的正确分布图是( A )７．图示悬臂梁自由端挠度EIFl y 33=，若杆长减小一半，则自由端挠度为（A ）A ．8yB ．2y C ．y 2 D ．y 8８．图示机构中，物块A 的速度大小为A v ，加速度大小为A a ，通过绳子带动圆轮绕O 轴转动。
