西南交通大学历年工程力学期末考试试卷

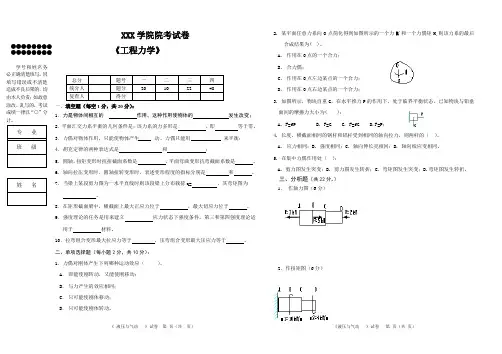

XXX学院院考试卷《工程力学》总分题号一二三四统分人题分20 10 22 48复查人得分一．填空题（每空1分，共20分）：1．力是物体间相互的作用，这种作用使物体的发生改变；2．平面汇交力系平衡的几何条件是：该力系的力多形是，即等于零。

3．力偶对物体作用，只能使物体产生动、力偶只能用来平衡：4．胡克定律的两种表达式是和；5. 圆轴，扭矩变形时抗扭截面系数是，平面弯曲变形抗弯截面系数是。

6. 轴向拉压变形时、圆轴扭转变形时，表述变形程度的指标分别是和。

7．当梁上某段剪力图为一水平直线时则该段梁上分布载荷q= ，其弯矩图为。

8．在矩形截面梁中，横截面上最大正应力位于，最大切应力位于。

9．强度理论的任务是用来建立应力状态下强度条件，第三和第四强度理论适用于材料。

10．拉弯组合变形最大拉应力等于，压弯组合变形最大压应力等于。

二、单项选择题（每小题2分，共10分）：1. 力偶对刚体产生下列哪种运动效应（）。

A．即能使刚转动，又能使刚移动；B．与力产生的效应相同；C．只可能使刚体移动；D．只可能使刚体转动。

2. 某平面任意力系向O点简化得到如图所示的一个力R´和一个力偶矩M,则该力系的最后合成结果为( )。

A.作用在O点的一个合力；B.合力偶；C.作用在O点左边某点的一个合力；D.作用在O点右边某点的一个合力；3. 如图所示，物块自重G，在水平推力P的作用下，处于临界平衡状态，已知物块与铅垂面间的摩擦力大小为( )：A. F=fPB. F=GC. F=fGD.F=P；4. 长度、横截面相同的钢杆和铝杆受到相同的轴向拉力，则两杆的（）。

A.应力相同；B. 强度相同；C. 轴向伸长亮相同；D. 轴向线应变相同。

5. 在集中力偶作用处（）：A. 剪力图发生突变；B. 剪力图发生转折；C. 弯矩图发生突变；D.弯矩图发生转折。

三、分析题（共22分。

）1．作轴力图（6分）2．作扭矩图（6分）学号和姓名务必正确清楚填写。

工程力学期末考核试卷（带答案）题号 一二三四五六七八九十总分 得分一、判断题（每题2分，共10分）1、若平面汇交力系的力多边形自行闭合，则该平面汇交力系一定平衡。

（ ）2、剪力以对所取的隔离体有顺时针趋势为正。

（ ）3、合力一定比分力大。

（ ）4、两个刚片构成一个几何不变体系的最少约束数目是3个。

（ ）5、力偶可以用一个力平衡。

（ ）二、填空题（每空5分，共35分）1、下图所示结构中BC 和AB 杆都属于__________。

当F=30KN 时，可求得N AB =__________ ，N BC =__________。

2、分别计算右上图所示的F 1、F 2对O 点的力矩:M(F 1)o= ,M(F 2)o= 。

3、杆件的横截面A=1000mm 2，受力如下图所示。

此杆处于平衡状态。

P=______________、 σ1-1=__________。

命题教师： 院系负责人签字：三、计算题（共55分）1、钢筋混凝土刚架，所受荷载及支承情况如图4－12（a ）所示。

已知得分 阅卷人得分 阅卷人得分阅卷人班 级： 姓 名： 学 号：…………………………………………密……………………………………封………………………………线…………………………=kN⋅=Qmq，试求支座处的反力。

（15分）P4==kN/m,20kNm,10kN,22、横截面面积A=10cm2的拉杆，P=40KN，试求α=60°斜面上的σα和τα. （15分）3、已知图示梁，求该梁的支反力，并作出剪力图和弯矩图。

（25分）答案：一、判断题（每题2分，共10分）: 对 对 错 对 错 二、填空题（每空5分，共35分）1. 二力杆 51.96KN -60KN2. 5KN.M -45KN.M3. 20KN 20MPa三、计算题（共55分）1. 【解】：取刚架为研究对象，画其受力图，列三个平衡方程)(kN 3446106 06 0A A ←-=⨯--=--==++=∑q P X q P X X （5分）)(kN 296418220310461834 036346 0B B A ↑=⨯++⨯+⨯=+++==⨯--⨯-⨯-⨯=∑q m Q P Y q m Q P Y M （5分） )(kN 92920 00B A B A ↓-=-=-==-+=∑Y Q Y Q Y Y Y （5分）2. 【解】: 由题意得：N=P=40KN (2分) σ=N/A=40MPa （3分） σα=10MPa （5分） τα=17.32MPa （5分）3. 【解】: （1）求支座反力20B =R kN （↑），8D =R kN （↑）。

工程力学期末考核试卷（带答案）题号 一二三四五六七八九十总分 得分一、判断题（每题2分，共10分）1、若一个杆件受三力作用而处于平衡，则此三力必平行或者汇交于一点。

（ ）2、剪力以对所取的隔离体有逆时针趋势为正。

（ ）3、力偶与力矩两者的量纲相同，都是【力的单位】×【长度的单位】。

（ ）4、杆系结构中增加或拆除二元体不会改变体系的几何属性。

（ ）5、光滑接触面的约束反力可能是拉力，也可能是压力。

（ ） 二、填空题（每空5分，共35分）1、已知：矩形截面h=18cm ，b=12cm ，y=6cm ，如下图所示， 则：Z I = ， z S= 。

2、如上左图所示，一梁自由端作用1F 、2F 两个力,则此两力对梁上O 点的力矩分别为M1= ，M2= 。

3、杆件的横截面A=1000mm 2，P1=3KN,P2=8KN,受力如下图所示,此杆处于平衡状态。

命题教师： 院系负责人签字：则P 3=______________、σ1-1=_________ _，σ2-2=_________ _。

得分 阅卷人得分阅卷人班 级： 姓 名： 学 号：…………………………………………密……………………………………封………………………………线…………………………三、计算题（共55分）得分阅卷人1、求图示三铰刚架A,B处的支座反力。

（15分）2、P1=30kN，P2 =10kN , AC段的横截面面积A AC=500mm2,CD段的横截面面积A CD=200mm2，弹性模量E=200GPa。

试作轴力图，并求杆端D的位移量。

（15分）3、已知图示梁，求该梁的支反力，并作出剪力图和弯矩图。

（25分）答案：一、判断题（每题2分，共10分）: 对 错 对 对 错 二、填空题（每空5分，共35分） 1. 5832cm4 270cm3 2. 163.2N.M -326.4N.M 3. 5KN 3MPa - 5MPa三、计算题（共55分）1. 【解】：取整个结构为研究对象，画受力图。

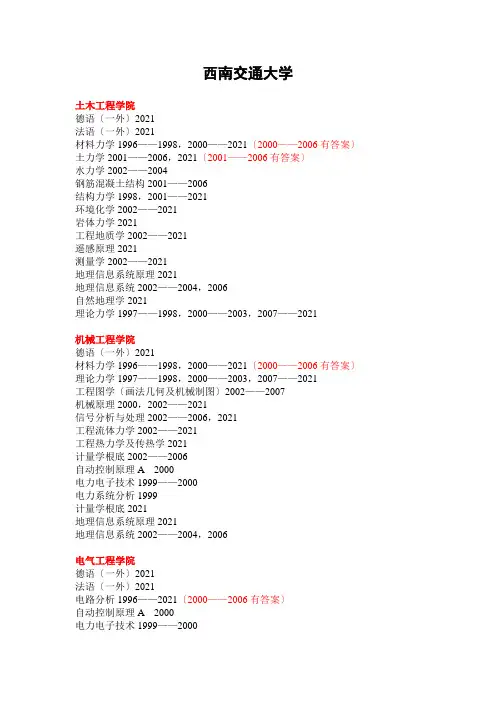

西南交通大学土木工程学院德语〔一外〕2021法语〔一外〕2021材料力学1996——1998，2000——2021〔2000——2006有答案〕土力学2001——2006，2021〔2001——2006有答案〕水力学2002——2004钢筋混凝土结构2001——2006结构力学1998，2001——2021环境化学2002——2021岩体力学2021工程地质学2002——2021遥感原理2021测量学2002——2021地理信息系统原理2021地理信息系统2002——2004，2006自然地理学2021理论力学1997——1998，2000——2003，2007——2021机械工程学院德语〔一外〕2021材料力学1996——1998，2000——2021〔2000——2006有答案〕理论力学1997——1998，2000——2003，2007——2021工程图学〔画法几何及机械制图〕2002——2007机械原理2000，2002——2021信号分析与处理2002——2006，2021工程流体力学2002——2021工程热力学及传热学2021计量学根底2002——2006自动控制原理A 2000电力电子技术1999——2000电力系统分析1999计量学根底2021地理信息系统原理2021地理信息系统2002——2004，2006电气工程学院德语〔一外〕2021法语〔一外〕2021电路分析1996——2021〔2000——2006有答案〕自动控制原理A 2000电力电子技术1999——2000电力系统分析1999地理信息系统原理2021地理信息系统2002——2004，2006信息科学与技术学院电子技术根底1999——2002，2004——2021信号与系统2000——2021〔2002——2006有答案〕程序设计1999——2003程序设计与数据结构2005——2021数据结构1999——2004数字通信原理2000——2021密码学2021离散数学1999——2000高等代数2001，2004——2021经济管理学院微观经济学1999，2001——2021宏观经济学1999技术经济学1999，2001生产管理1999，2001运筹学1999，2002——2021会计学2004——2006，2021人文社会科学学院德语〔一外〕2021法语〔一外〕2021经济学根底2021西方经济学2021经济法学2021法理学2021法学综合2021政治学原理2021比较政治制度2021马克思主义根本原理2021中国化马克思主义2021历史学专业根底〔全国统考试卷〕2007——2021交通运输学院德语〔一外〕2021法语〔一外〕2021管理运筹学1996——2021铁路行车平安理论及应用技术2021交通运输系统分析2021、2021建筑学院建筑历史与建筑技术2002，2005——2006，2021城市规划原理与城市建筑史2004——2006，2021南方某城市住区规划设计〔6小时〕2021建筑快题设计〔6小时〕2021建筑历史2021建筑物理2021建筑构造2021材料科学与工程学院生命科学根底2021生物化学根底2021生物医学工程2021材料科学根底2003，2021有机化学2002材料力学1996——1998，2000——2021〔2000——2006有答案〕机械工程材料2021工程材料2003生物工程学院生物化学2005，2021细胞生物学2005，2021〔注：2005年试卷共4页，缺第3-4页〕理学院高等数学2021高等代数2001，2004——2021数学分析2000——2002，2004——2021近世代数2000，2002量子力学2001——2021电路分析1996——2021〔2000——2006有答案〕光电检测技术2021电磁场与波2021应用力学与工程系材料力学1996——1998，2000——2021〔2000——2006有答案〕理论力学1997——1998，2000——2003，2007——2021外国语学院二外日语2002——2021二外法语2002——2005，2007——2021二外德语2002——2021二外俄语2002——2006，2021综合英语2001——2021语言学导论〔英〕2001——2021〔注：2001年试卷共5页，缺第5页〕英汉互译2001二外英语2007——2021根底德语2005——2021德汉互译2005——2021日汉互译2007汉日互译2021综合日语2005，2007——2021环境科学与工程学院德语〔一外〕2021工程流体力学2002——2021 环境化学2002——2021环境工程2002——2021环境生态学2021环境科学2005消防燃烧学2021水力学2002——2004体育部体育学根底综合2021药学院中药学根底综合2021旅游学院生物化学及植物生理学2021 旅游管理学2005，2021艺术与传播学院德语〔一外〕2021法语〔一外〕2021中国古代文学2021中外文学史2021语言学理论与现代汉语2021 古代汉语2021文学概论2021新闻写作与评论2021中外传播史2021中外美术史2021中外电影史2021中外音乐史2021艺术概论2021平面设计〔6小时〕2007室内设计〔6小时〕2007公共管理学院德语〔一外〕2021法语〔一外〕2021西方哲学史2021中国哲学史2021公共经济学2021公共管理学2021管理学2002——2004政策学2006运筹学1999，2002——2021微观经济学1999，2001——2021综合〔逻辑、数学〕2006工程科学研究院材料力学1996——1998，2000——2021〔2000——2006有答案〕机械原理2000，2002——2021材料科学根底2003，2021牵引动力国家重点实验室材料力学1996——1998，2000——2021〔2000——2006有答案〕机械原理2000，2002——2021信号分析与处理2002——2006，2021电子技术根底1999——2002，2004——2021信号与系统2000——2021〔2002——2006有答案〕CAD工程中心材料力学1996——1998，2000——2021〔2000——2006有答案〕超导研究开发工程中心超导物理根底2021量子力学2001——2021电路分析1996——2021〔2000——2006有答案〕材料科学根底2003，2021智能控制与仿真工程研究中心电路分析1996——2021〔2000——2006有答案〕电子技术根底1999——2002，2004——2021自动控制原理A 2000电力电子技术1999——2000电力系统分析1999软件学院教育学专业根底综合〔全国统考试卷〕2007——2021数学系高等代数2001，2004——2021数学分析2000——2002，2004——2021 近世代数2000，2002物流学院管理运筹学1996——2021物流与运筹学2021。

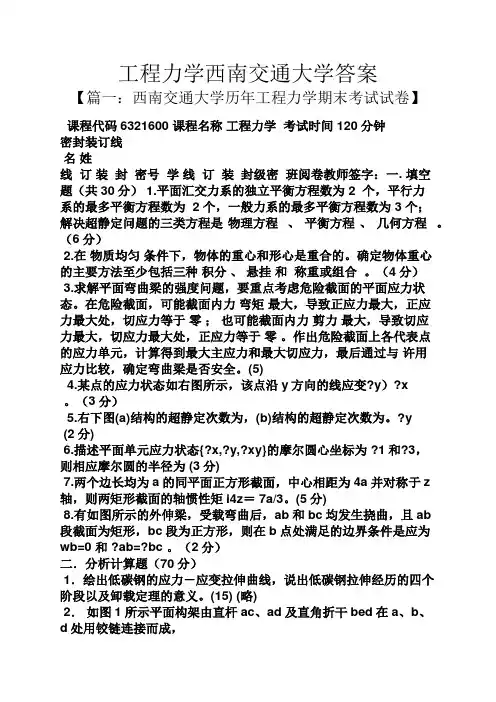

工程力学西南交通大学答案【篇一：西南交通大学历年工程力学期末考试试卷】课程代码6321600 课程名称工程力学考试时间 120分钟密封装订线名姓线订装封密号学线订装封级密班阅卷教师签字：一. 填空题（共30分） 1.平面汇交力系的独立平衡方程数为 2 个，平行力系的最多平衡方程数为 2 个，一般力系的最多平衡方程数为 3 个；解决超静定问题的三类方程是物理方程、平衡方程、几何方程。

（6分）2.在物质均匀条件下，物体的重心和形心是重合的。

确定物体重心的主要方法至少包括三种积分、悬挂和称重或组合。

（4分）3.求解平面弯曲梁的强度问题，要重点考虑危险截面的平面应力状态。

在危险截面，可能截面内力弯矩最大，导致正应力最大，正应力最大处，切应力等于零；也可能截面内力剪力最大，导致切应力最大，切应力最大处，正应力等于零。

作出危险截面上各代表点的应力单元，计算得到最大主应力和最大切应力，最后通过与许用应力比较，确定弯曲梁是否安全。

(5)4.某点的应力状态如右图所示，该点沿y方向的线应变?y）?x。

（3分）5.右下图(a)结构的超静定次数为，(b)结构的超静定次数为。

?y(2分)6.描述平面单元应力状态{?x,?y,?xy}的摩尔圆心坐标为 ?1和?3，则相应摩尔圆的半径为 (3分)7.两个边长均为a的同平面正方形截面，中心相距为4a并对称于z 轴，则两矩形截面的轴惯性矩i4z＝ 7a/3。

(5分)8.有如图所示的外伸梁，受载弯曲后，ab和bc均发生挠曲，且ab段截面为矩形，bc段为正方形，则在b点处满足的边界条件是应为wb=0 和 ?ab=?bc 。

（2分）二．分析计算题（70分）1．绘出低碳钢的应力－应变拉伸曲线，说出低碳钢拉伸经历的四个阶段以及卸载定理的意义。

(15) (略)2．如图1所示平面构架由直杆ac、ad及直角折干bed在a、b、d处用铰链连接而成，已知p=2kn，各构件自重不计。

试求铰a、b及固定端c的约束反力。

201x～201x学年第x学期期末考试《工程力学》试题（A）xx 专业 xx 级第x学期201x年x月一、选择题（30分）1. 静力学研究的对象是（）A、物体B、流体C、物质D、刚体2. 两个大小为3N、4N的力合成一个力时，此合力最大值为（）A、5NB、7NC、12ND、1N3. 在研究拉伸与压缩应力应变时，我们把杆件单位长度的绝对变形称为（）A、应力B、线应变C、变形D、正应力4. 质点动力学基本方程为（）A、W=FSB、P=MVC、I=FTD、F=ma5. 以下关于截面上内力的大小的结论哪一个是正确的？（）A、与截面的尺寸和形状无关B、与截面的尺寸有关，但与截面的形状无关C、与截面的尺寸和形状有关D、与截面的形状有关，但与截面的尺寸无关6.下图的合力是（）A、F1B、F2C、F3D、F47.在下列关于轴向拉压杆轴力的说法中，错误的是（）A.拉压杆的压力只有轴力B.轴力的作用线与杆轴线重合C.轴力是沿杆轴作用的外力D.轴力与杆的横截面积和材料有关8.设一阶梯形杆的轴力沿杆轴是变化的，则在发生破坏的截面上（）A.外力一定最大，且面积一定最小B.轴力一定最大，且面积一定最大C.轴力不一定最大，但面积一定最小D.轴力与面积之比一定最大9．下列说法中不正确的是：（）A力使物体绕矩心逆时针旋转为负B.平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和C．力偶不能与一个力等效也不能与一个力平衡D．力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关10. 下列表述中正确的是（）A. 主矢和主矩都与简化中心有关。

B. 主矢和主矩都与简化中心无关。

C. 主矢与简化中心有关，而主矩与简化中心无关。

D．主矢与简化中心无关，而主矩与简化中心有关。

11.一圆截面直杆，两端承受拉力的作用，若将其直径增加一倍，则杆的抗拉刚度将是原来的（）。

A. 2倍B. 4倍C. 6倍D. 8倍12. 现有钢、铸铁两种棒材，其直径相同。

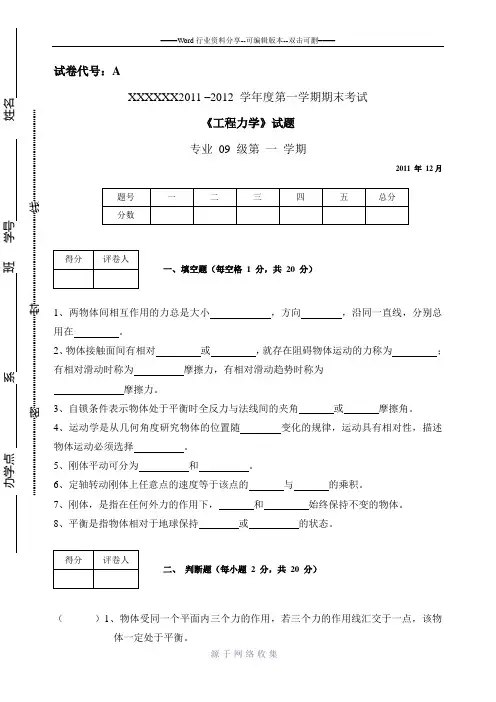

====Word 行业资料分享--可编辑版本--双击可删==== 试卷代号：A XXXXXX2011 –2012 学年度第一学期期末考试 《工程力学》试题 专业 09 级第 一 学期 2011 年 12月一、填空题（每空格 1 分，共 20 分） 1、两物体间相互作用的力总是大小 ，方向 ，沿同一直线，分别总用在 。

2、物体接触面间有相对 或 ，就存在阻碍物体运动的力称为 ；有相对滑动时称为 摩擦力，有相对滑动趋势时称为 摩擦力。

3、自锁条件表示物体处于平衡时全反力与法线间的夹角 或 摩擦角。

4、运动学是从几何角度研究物体的位置随 变化的规律，运动具有相对性，描述物体运动必须选择 。

5、刚体平动可分为 和 。

6、定轴转动刚体上任意点的速度等于该点的 与 的乘积。

7、刚体，是指在任何外力的作用下， 和 始终保持不变的物体。

8、平衡是指物体相对于地球保持 或 的状态。

二、 判断题（每小题 2 分，共 20 分）（ ）1、物体受同一个平面内三个力的作用，若三个力的作用线汇交于一点，该物体一定处于平衡。

办学点 系 班 学号姓名 ┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉┉┉┉┉（ ）2、合力一定比力系的分力大。

（ ）3、两个力在同一轴上的投影相等，此两力一定相等。

（ ）4、力矩为零时表示力作用线通过矩心或力为零。

（ ）5、物体的重心一定在物体几何形体之内。

（ ）6、考虑到摩擦时画物体的受力图，摩擦力沿接触面的方向，是可以任意假定的。

（ ）7、处于自锁状态时，物体保持平衡是与作用力的大小有关的。

（ ）8、定轴转动刚体上各点的轨迹都是同心的圆周线。

（ ）9、加速度合成定理适用于任何动参考系。

（ ）10、刚体绕定轴转动时，当角速度很大时，则外力矩也一定很大。

三、选择题（每小题 2 分，共 20 分）1、力偶对物体产生的运动效应为( ).A 只能使物体转动B 只能使物体移动C 既能使物体转动,又能使物体移动D 无法知道2、关于作用力与反作用力说法不正确的是（ ）A 、两个力的大小相等B 、两个力的方向相反C 、两个力同时存在，同时消失D 、两个力作用在同一个物体上3、静力学把物体看作为刚体，是（ ）A 物体受力不变形B 物体的硬度很高C 抽象的力学模型D 物体的刚度很好4、受重力作用的质点，若有初速v0为倾斜方向，则质点运动轨迹为（ ）A 水平直线B 铅垂直线C 抛物线D 不规则曲线5、如图所示， P 60kM ，T F =20kN ，A, B 间的静摩擦因数s f =0.5，动摩擦因数f =0.4，角度为30°，则物块A 所受的摩擦力F 的大小为（ ）A 25 KNB 20 KNC 310KND 06、刚体受三力作用而处于平衡状态,则此三力的作用线( )。

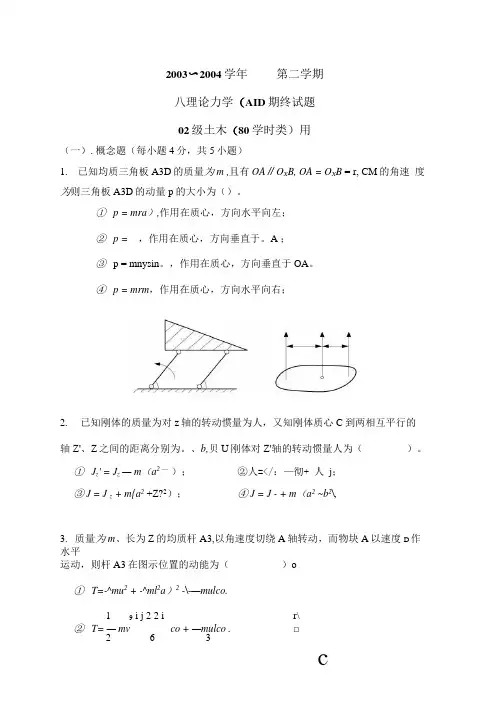

2003〜2004学年第二学期八理论力学（AID期终试题02级土木（80学时类）用（一）.概念题（每小题4分，共5小题）1.已知均质三角板A3D的质量为m ,且有OA // O X B, OA = O X B = r, CM的角速度为则三角板A3D的动量p的大小为（）。

①p = mra）,作用在质心，方向水平向左；②p =，作用在质心，方向垂直于。

A ；③p = mnysin。

，作用在质心，方向垂直于OA。

④p = mrm，作用在质心，方向水平向右；2.已知刚体的质量为对z轴的转动惯量为人，又知刚体质心C到两相互平行的轴Z'、Z之间的距离分别为。

、b,贝U刚体对Z'轴的转动惯量人为（）。

①J z' = J z— m（a2—）；②人=</：—彻+ 人j；③ J = J z + m{a2 +Z?2）；④ J = J - + m（a2 ~b2\,3.质量为m、长为Z的均质杆A3,以角速度切绕A轴转动，而物块A以速度D作水平运动，则杆A3在图示位置的动能为（）o①T=-^mu2 + -^ml2a）2 -\-—mulco.19 i j 2 2 i r\②T= — mv co + —mulco . □2 6 3c③T=~mu2 + ^ml2co2—mulcD.121/2 2 1 ,④T=~mu — a） -o2 3 64.均质圆盘绕。

轴转动，某瞬时其角速度、角加速度如图所示。

圆盘上虚加惯性力系向。

点简化的如下结果中，正确的为（）。

①图（a）；②图（b）；③图（c）；④图（d）。

题4图5.重为P、长为Z的均质杆A3放置如图。

设各处光滑，在A点处的水平力E作用下而保持平衡，9 = 60。

，今给A点一向右的虚位移&X,则由虚位移原理所建立的虚功方程为（）。

① P V35X/6 - Fdx =0 ；③ P V38X/2-F5X=0；④ P8x-F8xgp o Fgn（二）.电皎车提升一质量为农=lkg的物体，其中电皎车半径r2 =0.5mo在齿轮1上作用一矩为M=60kN・m的常力偶。

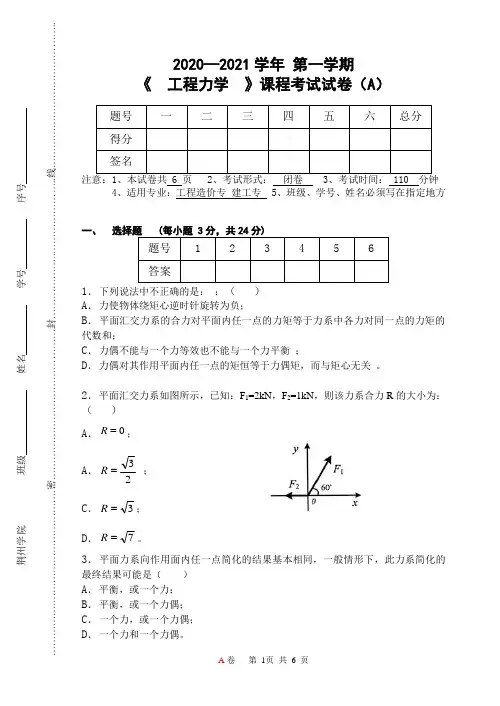

荆州学院 班级 姓名 学号 序号………….…………………………….密………………………………………封………………..…………………..线……………………………………..2020—2021学年 第一学期《 工程力学 》课程考试试卷（A ）题号 一 二 三 四 五 六 总分 得分 签名注意：1、本试卷共 6 页 2、考试形式： 闭卷 3、考试时间： 110 分钟4、适用专业：工程造价专 建工专5、班级、学号、姓名必须写在指定地方一、 选择题 (每小题 3分，共24分)题号 1 2 3 4 5 6 答案1．下列说法中不正确的是： ：（ ） A ．力使物体绕矩心逆时针旋转为负；B ．平面汇交力系的合力对平面内任一点的力矩等于力系中各力对同一点的力矩的代数和；C ．力偶不能与一个力等效也不能与一个力平衡 ；D ．力偶对其作用平面内任一点的矩恒等于力偶矩，而与矩心无关 。

2．平面汇交力系如图所示，已知：F 1=2kN ，F 2=1kN ，则该力系合力R 的大小为： （ ） A ．0=R ； A ．23=R ； C ．3=R ； D ．7=R 。

3．平面力系向作用面内任一点简化的结果基本相同，一般情形下，此力系简化的最终结果可能是（ ） A ．平衡，或一个力； B ．平衡，或一个力偶； C ．一个力，或一个力偶； D ．一个力和一个力偶。

4． 按力的可传性原理，将作用于构件AC 上的力F 沿其作用线移至构件BC 上，如图所示，下述说法正确的是：（ ）A.当以AC 为研究对象列平衡方程时可以；B.当以BC 为研究对象列平衡方程时可以C.当以ACB 整体为研究对象列平衡方程时可以D.不论研究对象如何，对平衡方程都无影响5．截面上内力的大小（ ）A.与截面的尺寸和形状有关；B.与截面的尺寸和形状无关；C.与截面的尺寸有关，但与截面的形状无关；D.与截面的尺寸无关，但与截面的形状有关。

6．材料的许用应力[]=unσσ（n 为安全系数），对于塑性材料，极限应力σu 取材料的：（ ）A.屈服极限B.弹性极限C.比例极限D.强度极限7．一内外径之比为D d /=α的空心圆轴，当两端承受扭转力偶时，横截面上的最大切应力为τ，则内圆周处的切应力为（ ） A ．τ B ．ατ C.τα)1(3- D.τα)1(4-8．关于低碳钢的力学性能，下述说法中正确的是：（ ）A ．低碳钢在拉伸试验中，其变形可分为弹性阶段、屈服阶段和强化阶段三个阶段。

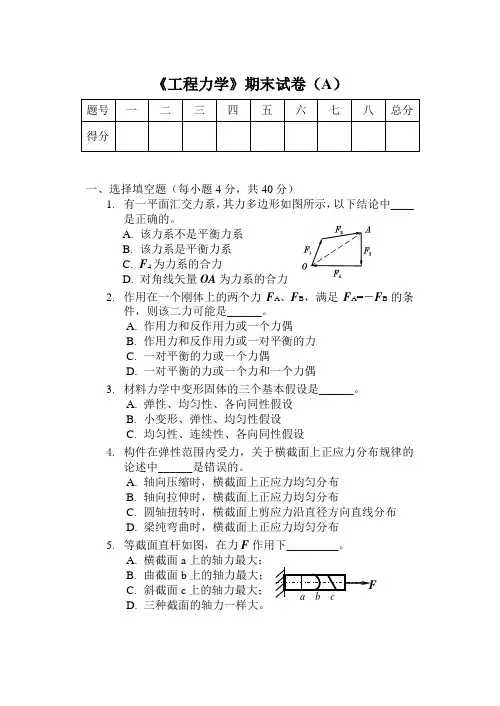

《工程力学》期末试卷（A ）一、选择填空题（每小题4分，共40分）1. 有一平面汇交力系，其力多边形如图所示，以下结论中____是正确的。

A. 该力系不是平衡力系B. 该力系是平衡力系C. F 4为力系的合力D. 对角线矢量OA 为力系的合力2. 作用在一个刚体上的两个力F A 、F B，满足F A =－F B 的条件，则该二力可能是______。

A. 作用力和反作用力或一个力偶 B. 作用力和反作用力或一对平衡的力 C. 一对平衡的力或一个力偶D. 一对平衡的力或一个力和一个力偶 3. 材料力学中变形固体的三个基本假设是______。

A. 弹性、均匀性、各向同性假设B. 小变形、弹性、均匀性假设C. 均匀性、连续性、各向同性假设 4. 构件在弹性范围内受力，关于横截面上正应力分布规律的论述中______是错误的。

A. 轴向压缩时，横截面上正应力均匀分布B. 轴向拉伸时，横截面上正应力均匀分布C. 圆轴扭转时，横截面上剪应力沿直径方向直线分布D. 梁纯弯曲时，横截面上正应力均匀分布 5. 等截面直杆如图，在力F 作用下_________。

A. 横截面a 上的轴力最大；B. 曲截面b 上的轴力最大；C. 斜截面c 上的轴力最大；D. 三种截面的轴力一样大。

6.等截面实心圆轴，两端作用扭转力偶矩M e时开始屈服。

若将其横截面面积增加一倍（仍为圆形截面），则该圆轴屈服时的扭转力偶矩为______。

A.e ；B.e；C. 2eM；D. 4eM7.图示单元体的应力状态是A.单向应力状态；B.二向应力状态；C.三向应力状态。

8.设图示矩形截面对z轴的静矩和惯性矩分别为S z和I z，则静矩和惯性矩_______是正确的。

A.2,22z zh hS bh I bh⎛⎫=⋅=⋅ ⎪⎝⎭；B.2,22z zh hS bh I bh⎛⎫=⋅≠⋅ ⎪⎝⎭；C.2,22z zh hS bh I bh⎛⎫≠⋅=⋅ ⎪⎝⎭；D.2,22z zh hS bh I bh⎛⎫≠⋅≠⋅ ⎪⎝⎭9.仅适用于圆轴弯扭组合变形的强度条件是_______。

工程力学考试题及答案一、单项选择题（每题2分，共20分）1. 以下哪项是工程力学中研究的主要对象？A. 材料B. 结构C. 力D. 以上都是答案：D2. 静力学中，平衡状态是指物体所受的合力为：A. 非零B. 零C. 任意值D. 不可确定答案：B3. 材料力学中，弹性模量是描述材料的哪种性质？A. 强度B. 硬度C. 弹性D. 塑性答案：C4. 根据牛顿第三定律，作用力和反作用力的大小关系是：A. 相等B. 不相等C. 相反D. 无法确定答案：A5. 在梁的弯曲问题中，梁的弯曲刚度与以下哪项无关？A. 梁的截面形状B. 梁的长度C. 梁的材料D. 梁的截面尺寸答案：B6. 应力集中是指在材料的哪些部位应力会显著增大？A. 光滑表面B. 无缺陷区域C. 几何突变处D. 均匀受力区域答案：C7. 动载荷是指：A. 静止不动的载荷B. 随时间变化的载荷C. 随空间变化的载荷D. 均匀分布的载荷答案：B8. 能量守恒定律在工程力学中的应用主要体现在：A. 热力学B. 动力学C. 静力学D. 流体力学答案：B9. 以下哪种材料可以认为是理想弹性体？A. 橡胶B. 钢铁C. 玻璃D. 木材答案：B10. 塑性变形是指材料在外力作用下发生变形后，去掉外力后：A. 不能恢复原状B. 完全恢复原状C. 部分恢复原状D. 无法确定答案：A二、填空题（每空1分，共20分）1. 物体在受到三个力的作用下，若这三个力的合力为零，则物体处于______状态。

答案：平衡2. 材料力学中，梁的挠度是指梁在受力后与______之间的最大垂直距离。

答案：原始直线3. 材料在拉伸过程中，其应力与应变的关系曲线称为______曲线。

答案：应力-应变4. 根据胡克定律，弹簧的变形量与施加在其上的力成正比，其比例系数称为______。

答案：弹簧常数5. 在材料力学中，材料的屈服强度是指材料在______状态下的最大应力。

答案：塑性变形6. 动载荷引起的振动通常需要考虑______效应。

三、选择题（每题3分，共15分）1．固定端约束的约束本领是限制物体（ ）。

A 、不能移动；B 、不能转动；C 、不能移动和转动。

2． 如图2所示，力F 用在长方体的侧平面内，则以下表述正确的是（ ）。

Ａ、()0,0==F M F x x ； Ｂ、()0,0≠=F M F y y ；Ｃ、()0,0≠=F M F z z ；3．为保证构件使用不失效，对于塑性材料，许用应力常由（ ）除以大于1的安全系数而得到。

A 、比例极限；B 、屈服极限；C 、强度极限。

4．如图所示的阴影图形面积对z 轴的惯性矩为：A 、126434hb D I Z -=π B 、126434bh D I Z -=π C 、123234bh D I Z -=π 5．低碳钢抗拉时的屈服极限应力（ ）抗压时的屈服极限应力。

A 、高于；B 、低于；C 、等于。

四、作图题（共20分）1．求作出图示扭转杆的扭矩图。

（4分）得分得分2．求作出图示单外伸梁的剪力图和弯矩图，并确定|Q|max和|M|ma（16分）X的值。

得分五、计算题（共35分）1.试求图示简支刚架的支座反力。

（8分）2、图示一钢制阶梯形悬臂杆件，各段横截面面积分别为A1=A3=300mm2，A2=200mm2，弹性模量E = 200G Pa。

（1）试求杆中最大应力值；（5分）（2）试求杆的总变形。

（5分）2、图示外伸梁受集中荷载F=50kN和均布荷载q=10KN/m作用。

已知：梁的容许应力[σ]=100MPa；梁为矩形截面，截面宽b=100mm，截面高h=160mm；不计梁自重，试校核该梁的正应力强度能否满足要求。

（17分）《工程力学》A卷答案一、判断题：1、∨；2、⨯；3、⨯；4、⨯；5、∨；6、⨯；7、∨；8、∨；9、∨； 10、⨯。

二、填空题：1、刚体；2、此力偶矩；3、主矢为零；4、下；5、刚度；6、644d π；7、%5%,5<>δδ； 8、EAF=∆，弹性模量： 9、受压； 10、线性，上下边缘。

试卷编号：【20701A 】第1页 共13页密封线内请勿答题一、填空题：（每空1分，共计10分）1、在任何外力作用下，大小和形状始终保持不变的物体称为（ ）。

2、力使物体机械运动状态发生改变，这一作用称为力的( )。

3、力偶由一对（ ）、( )、（ ）的平行力所构成。

4、梁上有均布载荷作用的一段，剪力图（ ）线，弯矩图（ ）线，在集中力偶作用处，剪力图( )，弯矩图有( )。

5、细长压杆由于其轴线不能维持原有直线形状的平衡状态，而丧失正常工作能力的现象称为（ ）。

二、基础知识应用题：(共计35分)1、画下列构件受力图。

（4分）试卷编号：20701A 考试方式：院考第二学期 期末考试（A 卷）工程力学 试题2014 年06月适用班级：13G111、112、113、114、115、116、131、132、141、142、161、171、172、231 13G421、422、423、441、5312、画下列拉压杆件的内力图。

（14分）20Nm50Nm=4kN/m2kNm4m3m NO xTO xQOMOxx3、计算下列连接构件中螺栓的剪切面积和挤压面积。

（4分）4、求力F在三个坐标轴上的投影。

（4分）5、图示为三根材料相同、直径相等的杆件。

问，哪一根杆的稳定性最差？哪一根杆的稳定性最好？(4分)(c)(b)(a)1m.7m.5mPPP考试科目：《工程力学》第2页共13页试卷编号：【20701A 】第3页 共13页密封线内请勿答题6、下图为底碳钢拉伸时的应力应变曲线，在图中标明σp ，σs ，σb ，写出E 与α的关系。

(5分)综合应用题：（计55分）三、计算支架A 、C 处的约束反力。

已知悬重G =10kN ，自重不计。

（10分）四、一钢木结构如图）所示。

AB 为木杆，其横截面面积A AB =10×103mm 2；许用应力[σ]AB =7MPa ；BC 为钢杆，其横截面面积A BC =600mm 2，许用应力[σ]BC =160MPa 。

西南交通大学2014－2015 学年第(2)学期考试试卷A课程代码 课程名称 工程力学A 考试时间 120 分钟阅卷教师签字：一、填空题（本大题共10个空，每空2分，共20分）8. 力偶对刚体产生运动效应为____________。

二、单项选择题（本大题共5小题，每小题3分，共15分） 1、二力平衡公理适用于（ ）。

A 、 固体；B 、变形体；C 、刚体；D 、非刚体；2、图1所示，作用在三角板上的平面汇交力系，汇交于三角板的底边中点，如果各力大小均不等于零，则（ ）。

A 、可能平衡；B 、一定不平衡；C 、一定平衡；D 、不能确定；3、作为脆性材料的极限应力是（ ）。

图1A 、比例极限；B 、弹性极限；C 、屈服极限；D 、强度极限； 4．单位长度扭转角 与（ ）无关。

A 、截面几何性质；B 、扭矩；C 、材料性质；D 、杆长； 5. 材料的塑性指标有： （ ）A. σU 和δ B . σS 和ψC . σb 和δD .δ和ψ1. 力对物体的作用效应取决于力的三要素，即力的 、 和 。

2. 刚体上仅受两力作用而平衡的必要与充分条件是 。

3. 作用在刚体上的力F ，可以平行移动到刚体上任一点O ，但必须附加一力偶，此附加力偶的矩等于 。

4. 若作用于刚体上的各力作用线在同一平面内且平行，则称此力系为 。

5. 不为零的力在某轴上的投影等于零，则该力与轴的夹角应为 。

6. 在工程设计中，构件不仅要满足 、刚度和稳定性的要求，同时还必须符合经济方面的要求。

7. 在低碳钢的拉伸试验中，材料的应力变化不大而变形显著增加的现象称为 。

班 级 学号 姓 名密封装订线 密封装订线 密封装订线三、计算题、作图题（本大题共4题，共65分）计算题需写出主要步骤及结果。

1．在机构OABO1，在图示位置平衡。

已知OA＝400 mm，O1B＝600 mm，作用在OA上力偶的力偶矩之大小|M1|=1 N.m. 试求力偶矩M2的大小和杆AB所受力FAB。
