编号：10kV变电所及10kV开关柜检修/试验标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分目录1．标准化作业流程图2．范围3．引用文件4．准备阶段5．检修/试验流程图6．作业阶段及作业标准7．验收8．作业指导书执行情况评估1．标准化作业流程图10kV开关柜检修/试验专业标准化作业流程图2．范围本作业指导书适用于10kV开关柜的检修/试验工作。

3．引用文件1．《电力安全工器具预防性试验规程》2．《电气装置安装工程电气设备交接试验标准》国家技术监督局、建设部联合发布GB50150-1991 3．《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）国家电网公司2005发布4.《电力设备交接和预防性试验规程》（试行准备阶段4.1准备工作安排10kV开关柜检修/试验准备工作安排4.2作业人员要求10kV开关柜检修/试验作业人员要求4.3工器具及材料准备10kV开关柜检修/试验作业工器具及材料准备工器具准备人：工器具收回人：年月日4.4危险点分析及安全控制措施10kV开关柜检修/试验作业危险点分析及安全控制措施4.5作业人员分工×××变电所10kV开关柜检修/试验作业人员分工4．检修/试验流程图××变电所10kV开关柜检修/试验流程5．作业阶段6.1开工×××变电所10kV开关柜检修/试验作业开工6.2检修/试验电源的使用×××变电所10kV开关柜检修/试验作业电源使用6.3作业内容、步骤及工艺标准×××变电所10kV开关柜检修/试验作业内容及工艺标准6.4竣工×××变电所10kV开关柜检修/试验竣工6．验收×××变电所10kV开关柜检修/试验作业验收总结7．作业指导书执行情况评估×××变电所10kV开关柜检修/试验作业指导书执行情况评估。

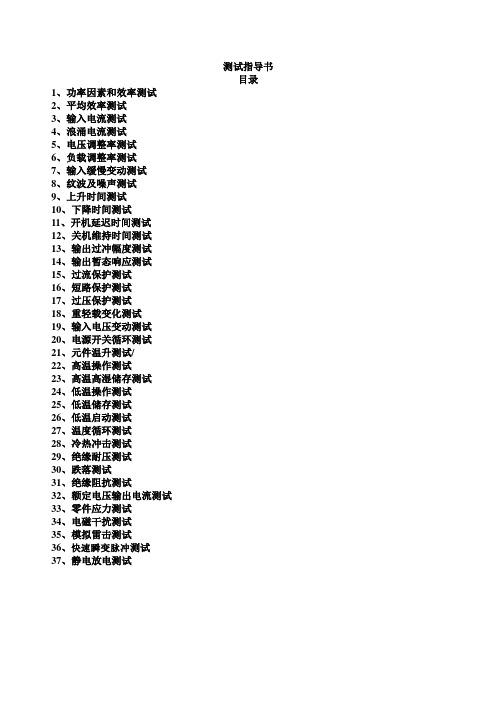

测试指导书目录1、功率因素和效率测试2、平均效率测试3、输入电流测试4、浪涌电流测试5、电压调整率测试6、负载调整率测试7、输入缓慢变动测试8、纹波及噪声测试9、上升时间测试10、下降时间测试11、开机延迟时间测试12、关机维持时间测试13、输出过冲幅度测试14、输出暂态响应测试15、过流保护测试16、短路保护测试17、过压保护测试18、重轻载变化测试19、输入电压变动测试20、电源开关循环测试21、元件温升测试/22、高温操作测试23、高温高湿储存测试24、低温操作测试25、低温储存测试26、低温启动测试27、温度循环测试28、冷热冲击测试29、绝缘耐压测试30、跌落测试31、绝缘阻抗测试32、额定电压输出电流测试33、零件应力测试34、电磁干扰测试35、模拟雷击测试36、快速瞬变脉冲测试37、静电放电测试1. POWER FACTOR & EFFICIENCY TEST / 功率因素和效率测试一、目的:测试S.M.P.S. 的功率因素POWER FACTOR, 效率EFFICIENCY(规格依客户要求设计).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;(4). AC POWER METER / 功率表;三. 测试条件:依规格书所提要求。

四、测试方法:(1). 依规格设定测试条件: 输入电压, 频率和输出负载.(2). 从POWER METER 读取Pin and PF 值, 并读取输出电压, 计算Pout.(3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%；2. ENERGY EFFICIENCY TEST / 能效测试一、目的:测试S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). AC POWER METER / 功率表;三. 测试条件:依规格书所提要求。

开关寿命测试方法指导书
一.目的：本指导书规定实验室样机的和成品的开关（电源开关，电磁浮球开关，门开关）寿命测试工位的工作内容。

二.范围：本指导书适用于所有机型开关（电源开关，电磁浮球开关，门开关）寿命测试。

三.设备：
相机,开关测试工装；
四.材料：样机或成品
五.测试操作：
(一)、参数设置：
1.1测试环境温度：设定环境温度25℃
(二)、调节、记录、测试过程
2.1：准备至少3个样品，每个样品开关10万次寿命；
2.2：每天观察开关外表被损坏的程度和工作的性能；
2.3：清理实验现场，整理实验报告（整个过程需要拍摂照片）；
七、安全.：
1测试工作时必须注意电气，防火安全。

2测试中发现样品和仪器有异常现象，及时通知检验。

编制：审核：批准：。

开关设备常规预防性试验第一节测量绝缘电阻一、试验目的检查开关设备主回路整体对地、断口之间绝缘状况，判定开关设备各部分对地绝缘电阻是否满足运行需要。

二、试验周期真空断路器：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、必要时。

负荷开关：1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。

自首次预防性试验起，其后最长以6年为一个周期进行试验。

3、必要时。

三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定开关设备具备试验条件：落实安全措施，停电并验明无电。

3、测量各相整体对地绝缘电阻：将各相用短接线短接，用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器其中一相，“E”端测试线接开关设备金属外壳。

4、测量断口间绝缘电阻：将开关上部三相用短接线短接，下部三相用短接线短接后接地。

用兆欧表2500V档位进行测量，仪表“L”端测试线接断路器上部其中一相，“E”端测试线接开关设备金属外壳。

5、放电：所测三相开关分别对地进行充分放电。

6、拆除短接线、接地线：拆除所有短接线和接地线。

7、整理仪器：收拾整理仪表。

四、合格标准1、用兆欧表2500V档位测量，绝缘电阻6kV、10kV真空断路器断口绝缘电阻A级检修后大于等于1000MΩ，运行中或B级检修后大于等于300MΩ。

2、负荷开关二次回路用兆欧表1000V档位测量，二次回路绝缘电阻不低于2MΩ。

五、注意事项1、开关设备停电，并将开关设备与有电部分隔离2、拆除出线高压电缆，防止反送电。

3、气体绝缘开关设备应检查气体密度计指示正常。

4、开关设备试验用全部短接线应登记，试验完成后要全部拆除。

第二节测量导电回路电阻一、试验目的检查开关设备动、静触头之间的接触电阻，判定开关设备三相导电回路电阻是否平衡，是否能够满足运行需求。

编号：高频开关电源直流充电屏全部校验作业指导书编写:年月日审核:年月日批准：年月日单位：1范围本指导书适用于高频开关电源直流充电屏校验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文.本作业指导书出版时,所有版本均为有效.所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005］83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）DL/T 637-1997《阀控式密封蓄电池定货技术条件》DL/T 459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程湖北省电力公司关于《变电站直流系统保险及负荷开关配备的规定》高频开关电源直流系统产品技术说明书3修前准备3.1准备工作安排人员要求3.23.4 材料3.5 危险点分析3。

6 安全措施4．高频开关电源直流系统全部校验流程图→→→→→→↓←←←←←←↓→→→→5．作业程序和作业标准5．1开工5。

2检修电源的使用5．3 检修内容和工艺标准5．4 状态检查5．5完工。

400V低压开关柜电气试验作业指导书编制:审核:批准：2019年10月15日发布2019年10月15日实施1.目的为保证低压开关柜试验的安全和试验质量，特制定本规定。

2.范围本规范仅适用于公司所生产的GGD、GCK、GCS、MNS等开关柜试验工作。

3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。

4.工作装备4.1试验必备设备5.工作内容5.1准备工作5柜间连线柜间连线甩线接线完毕6电源线铜排的二次电源线压接齐全、正确5.1.2查看预览图纸准备试验记录5.1.2.1看技术说明是否对该项目有特殊要求。

5.1.2.2看一次系统图了解整个箱变的布置和在电力系统中的位置。

5.1.2.3看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送。

5.1.2.4看整个图纸的二次原理图，根据原理图做出相对应的试验记录。

试验2、每一相和连接到裸露导电部件地上所有其他相之间2500v无击穿闪络现象3、带电部件和用金属箔裹缠的绝缘手柄之间3750V无击穿闪络现象未拆，隔离未分，保险未分（在耐压进行时看仪表门上的指示灯是否亮来判断保险是否断开，然后填写试验记录。

回路电阻的测试1、把断路器合上，抽屉摇到工作位置，把回路电阻测试仪的红黑色夹子分别夹在断路器的上下口后，启动回路电阻测试仪R<100µΩ为合格。

2、测电阻时，把一个夹子夹在被测锁上另一个夹子夹在接地排上，启动回路电阻测试仪，电阻R<100µΩ为合格测电阻时回路电阻回路电阻测试仪无报警现象，电阻R<100µΩ为合格1、测电阻是一次回路抽屉接插件的接触后的回路电阻，还有凡是操作人能接触到的地方是否接地可靠。

2、抽屉柜测电阻发生报警的，有可能是抽屉未在工作位置、合位，或者是未连一次线、抽屉未与一次铜排接触上。

开关电源技术开关电源技术实验指导书（使用后返还）信息工程学院电气及自动化教研室2009.04.181实验一电流控制型脉宽调制开关稳压电源研究一．实验目的1．掌握电流控制型脉宽调制开关电源的工作原理，特点与构成。

2．熟悉电流控制型脉宽调制芯片UC3842的工作原理与使用方法。

3．掌握开关电源的调试方法与参数测试方法。

二．实验内容1．利用芯片UC3842，连接实验线路，构成一个实用的开关稳压电源电路。

2．芯片UC3842的波形与性能测试（1）开启与关闭阀值电压。

（2）锯齿波，包括周期、占空比、幅值等，并与理论值相比较。

（3）不同负载以及不同交流输入电压时的输出PWM波形，并与正确波形相对比。

（4）反馈电压端（即UC38422号脚）与电源端（即7号脚）波形。

（5）输出PWM脉冲封锁方法测试。

3．开关电源波形测试（1）GTR集电极电流与集-射极电压波形。

（2）变压器原边绕组两端波形。

（3）输出电压V O波形。

4．开关电源性能测试（1）电压调整率（抗电压波动能力）测试。

（2）负载调整率（抗负载波动能力）测试。

（3）缓冲电路性能测试。

三．实验系统组成及工作原理电源装置是电力电子技术应用的一个重要领域。

其中高频开关式直流稳压电源由于具有效率高，体积小和重量轻等突出优点，获得了广泛的应用。

开关电源的控制电路可分为电压控制型和电流控制型。

前者是一个单闭环电压控制系统，后者是一个电压、电流双闭环控制系统，电流控制型较电压控制型有不可比拟的优点。

具体实验原理可参见附录。

具体线路见图5—4。

四．实验设备和仪器1．MCL-08直流斩波及开关电源实验挂箱2．双踪示波器3．万用表2五．实验方法电位器RP1和RP3都左旋到底。

合上电源后，用示波器观察“7”与“16”（锯齿波）34及“10”与“16”（UC3842电源电压）波形，将RP2顺时针慢慢旋转，直到锯齿波刚产生为止，用万用表测出“10”与“16”之间电压，该电压即为开启阀值电压U T 。

双电源切换装置检修作业指导书编制：审核：批准：XX年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述 (3)2. 设备组成及主要技术参数 (3)二、检修周期及内容 (5)1.检修周期 (5)2.检修内容 (5)三、检修准备 (5)1.人（作业人员资格及类别） (5)2.机（工器具） (6)3.料（备品备件） (6)4.法（文件） (6)5.环（安全措施） (6)四、检修方法 (7)五、验收标准 (7)1.日常维护验收标准 (7)2.检修验收标准 (8)六、试车验收标准.......................................................................错误!未定义书签。

七、维护保养事项 (8)八、常见故障处理 (9)一、设备描述1.设备概述双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，使设备仍能正常运行。

而这段时间的长短，则取决于柴油发电机组的起动时间和断路器的切换时间。

双电源自动切换开关主要分为PC级双电源开关（整体式）和CB级双电源开关（双断路器式）（1）PC级双电源自动切换开关PC级双电源自动切换开关能够接通、承载、但不用于分断短路电流的双电源，双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关，不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。

（2）CB级双电源自动切换开关CB级双电源自动切换开关配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流，双电源应选择仅具有短路电流脱扣器的断路器作为执行器则属于CB级自动转换开关，具备选择性的保护功能，能对下端的负荷和电缆提供短路保护，其接通和分断能力远大于使用接触器和继电器等其他元器件。
