QTZ1250塔式起重机使用说明书.

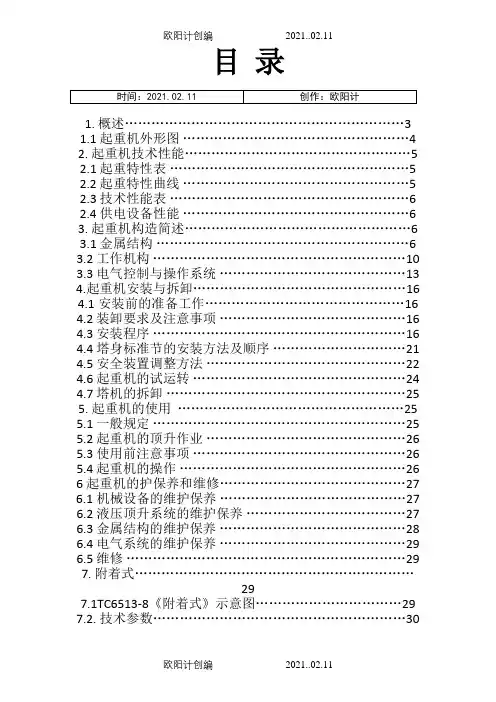

目录1. 概述 (3)1.1 起重机外形图 (4)2. 起重机技术性能 (5)2.1 起重特性表 (5)2.2 起重特性曲线 (5)2.3 技术性能表 (6)2.4 供电设备性能 (6)3. 起重机构造简述 (6)3.1 金属结构 (6)3.2 工作机构 (10)3.3 电气控制与操作系统 (13)4.起重机安装与拆卸 (16)4.1安装前的准备工作 (16)4.2 装卸要求及注意事项 (16)4.3 安装程序 (16)4.4 塔身标准节的安装方法及顺序 (21)4.5 安全装置调整方法 (22)4.6 起重机的试运转 (24)4.7 塔机的拆卸 (25)5. 起重机的使用 (25)5.1 一般规定 (25)5.2 起重机的顶升作业 (26)5.3 使用前注意事项 (26)5.4 起重机的操作 (26)6 起重机的护保养和维修 (27)6.1机械设备的维护保养 (27)6.2 液压顶升系统的维护保养 (27)6.3 金属结构的维护保养 (28)6.4 电气系统的维护保养 (29)6.5 维修 (29)7. 附着式………………………………………………………297.1TC6513-8《附着式》示意图 (29)7.2. 技术参数 (30)7.3 TC6513-8附着式 (33)7.4工作状态 (33)7.5附着尺寸 (33)7.6附着检测和张紧 (33)7.7混凝土基础强度 (34)8. 配套产品技术性能…………………………………………348.1起重量限制器 (34)8.2起升减速器 (35)8.3回转行星齿轮减速器 (35)8.4牵引减速器 (35)8.5电机 (35)8.6回转支承 (37)8.7多功能行程限位器 (37)8.8司机室联动操纵台 (38)9. 附图附表 (41)9.1基础 (41)9.2 各部润滑表 (43)9.3 钢丝绳明细表 (44)9.4 主要吊装单元重量表 (44)9.5 轴承明细表 (44)9.6 电路图 (45)9.7电器材料表 (53)9.8 配重图样 (55)9.9立塔与拆塔所需工具 (58)9.10起重机易损件图样………………………………………59至用户首先感谢您选择了我公司生产的产品，提高产品的第一次无故障工作时间和最大限度满足客户的要求是我公司对产品追求的目标。

1概述QTZ125塔式起重机是山东富友有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具设计的国内最新型的起重运输机械。

该机为水平臂架、小车变幅、上回转液压顶升式起重机。

该机各项性能参数及技术指标均达到或优于国家标准。

最大工作幅度为60m ,独立式起升高度为50m,附着式起升高度可达180m,额定起重力矩1250kN·m，最大起重力矩为1441kN·m。

该机参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便，使用安全，价格合理，是广大建筑企业理想的建筑施工机械。

2起重机技术性能2.1整机外形图独立式附着式图12.2 起重性能表2.2.1 起重特性表2.3 起重特性曲线2.3.1 QTZ125起重力矩曲线图2 二倍率起重力矩曲线图3 四倍率起重力矩曲线2.4技术性能表表3 技术性能表2.5主要技术数据表4 主要技术数据表3 起重机构造简述3.1总体布置3.1.1独立式起升高度50米，可采用二倍率或四倍率钢丝绳起升，塔身由角钢对扣主肢及无缝钢管组成整体结构，塔身下部通过底架与基础相连，上部通过下支座及回转支承与上支座相连，上支座上面与回转塔身相连，回转塔身上面与塔帽相连，前端与起重臂相连，后端与平衡臂相连。

司机室位置于回转塔身右侧前方，起升机构设在平衡臂后部，回转机构对称置于上支座两侧，变幅小车由变幅机构牵引，沿臂架来回运动。

起重臂、平衡臂均用刚性拉杆与塔顶连接。

在下支座下端是顶升套架，围在塔身四周，塔机视施工的需要由顶升机构可顶起塔机上部结构，引进标准节，以升高塔机的高度。

3.1.2 附着式最大起升高度180米，在工作高度达90米前，可采用二倍率或四倍率钢丝绳起升，当工作高度超过90米时，只能采用二倍率钢丝绳起升，附着式的结构布置与独立式相同，此时为提高塔机的稳定性和刚度，在塔身全高内设置六套附着装置。

T C5023-10-C5版QTZ125(TC5023)塔式起重机使用说明书CHANGSHA ZOOMLION HEAVY INDUSTRY SCIENCE AND TECHNOLOGY DEVELOPMENT CO.,LTD.致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂日期：目 录概述...........................................................................0-1～0-8第一篇塔机的安装第一章立塔.................................................................1.1-1～1.1-37 第二章拆塔.................................................................1.2-1～1.2-4 第二篇塔机的使用与维护第一章塔机安全操作规程.........................................2.1-1～2.1-4 第二章机构及电气操作.............................................2.2-1～2.2-6 第三章安全保护装置.................................................2.3-1～2.3-5 第四章保养与维修.....................................................2.4-1～2.4-4 附 录 顶升防脱装置 (1)塔机各部件润滑记录表 (2)塔机部件检查记录表一 (5)塔机部件检查记录表二 (6)编制：涂幼新校对：易德辉审核：付英雄概述TC5023塔式起重机，是长沙中联重工科技发展股份有限公司按JG/ T5037-93《塔式起重机分类》标准设计的新型塔式起重机。

QTZ1250塔式起重机使用说明书1、概述QTZ1250塔式起重机是一种固定、自升、附着式塔机，其参数先进、性能可靠、造型美观，质量精良，具有起重臂长，工作覆盖面大，液压顶升，片式装配塔身等特点，其设计思想既注重不同层次施工单位的要求，又具有简单适用，维护方便、价格低廉等突出优点，由于具有自升和附着功能，从而使起升高度大大增加，可满足五十二层以下各种工业、商业、办公、民用等建筑的施工要求，是目前国内建设施工中比较理想的机械。

2、QTZ1250塔式起重机主要特点：2.1QTZ1250塔式起重机最大工作幅度为60米，覆盖面大，可把构件和物料垂直或水平直接吊运至工作位置，不需二次搬运，提高了运输效率。

2.2塔身标准节采用片式装配结构，螺栓连接，拆装，运输堆放贮存较为方便。

2.3QTZ1250塔式起重机配有一套液压顶升机构，采用内套架顶升结构，顶升平稳，就位准确可靠。

2.4起升机构采用双电机驱动调速，起升速度快，启动平稳，具有慢就位功能，就位准确，工作效率高，且慢就位速度档可长时间使用。

2.5驾驶室宽敞明亮，视野开阔，操作方便舒适。

2.6安全装置齐全，精度高，工作可靠，调整简单方便。

3、起重机技术性能3.1性能参数见表3.2起重特性表及起重特性曲线3.2.1)60米幅度3.2.2)54米幅度3.2.3)48米幅度3.2.4)42米幅度3.3供电参数总电机功率： 58KW供电电压： ~380V+10%供电频率： 50Hz4、起重机构造简述QTZ1250型塔机主要由金属结构、工作机构、液压顶升、电气控制及安全保护装置等组成。

4.1 总体布置（见图一）塔机的十字底梁和基础节通过地脚螺栓紧固在专用的混凝土基础上，基础节上部用斜撑杆与底架相连接以增加底盘的整体稳定性，其上部联接板与塔身标准节用螺栓联接，塔身标准节与内套架、内套架与下回转平台均用螺栓联接，塔身不转动，通过下回转平台与回转支承外圈相联，回转支承内圈和上回转平台相联接，上回转平台将吊臂、平衡臂、小撑杆连成一体。

2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。

中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、5613、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。

1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。

中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。

中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。

以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。

3.2强有力的设计采用精确的ADAMS运动分析和I—DEAS有限元分析计算，使塔机每一部位处于合理的受力状态，且具有良好的强度、刚度和抗疲劳性。

在设计过程中，专家对塔机的总体方案及关键部件进行严格把关，专家评审委员会对塔机的总体方案和每一部件进行认真讨论和审定。

中联的弹性设计体系，能在最短的时间内为客户设计并制造出特殊工程所需的特型塔机。

目录CONTENTS1、概述(Preface) (2)2、起重机技术性能(Technical & Parameters Of The Tower Crane) (5)3、起重机构造简述(Structure Description Of The Tower Crane) (8)4、起重机的安装与拆卸（行走式）(Installation & Disassembly Of The TowerCrane---Mobile) ···············································································35.5、独立固定式起重机的安装与拆卸(Installation & Disassembly Of The FreestandingStationary Crane) (63)6、起重机附着工作状态的安装与拆卸(Installation & Disassembly OfThe Attachment Working State Tower Crane) (64)7、起重机内爬工作状态的安装与拆卸(Installation & Disassembly OfThe ...Working State Tower Crane) . (71)8、起重机的使用(Usage Of The Tower Crane) (88)9、起重机的维护保养(Maintenance Of The Tower Crane) (90)10、附表一Table One 附带部件图、塔式起重机用钢丝绳明细表(Attaching Pictures OfThe Ports and List Of Wire Rope Of The Tower Crane) (94)11、附表二Table Two 各部润滑表(Parts Lubrication) (95)12、附表三Table Three 轴承明细表(List Of The Bearing) (97)13、附表四Table Four 主要部件重量表(Weight Of The Mainly Parts) . (98)14、ＱＴＺ系列塔机卸塔注意事项(Precautions for QTZ125(TC5613A)Tower CraneDismantle) (101)15、附图Attached Drawing One 有底架压重固定式基础图（一）~(二)(Stationary towercrane with undercarriage ballast installed according to the procedures shown as fig.(1)~(2) (106)16、附图Attached Drawing Two 直接固定式基础图（一）~(三)installed the stationarytower crane directly according to the procedures shown as fig.(1)~(3) (109)17、附图Attached Drawing Five内爬前独立固定基础图 foundation for innerclimbing forward stationary (111)概述(Preface)QTZ125G(FS6016)塔式起重机是根据JG/T5037《塔式起重机分类》标准设计的新型建筑用塔式起重机。

中联QTZ125（TC6015A—10）塔式起重机说明书1、简图2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462—1999 塔式起重机技术条件GB/T5031—94 塔式起重机性能试验GB/T17806—1999 塔式起重机可靠性试验方法GB/T17807—1999 塔式起重机结构试验方法JG/T5037—93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位,为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心.中联自1995年自行生产塔机以来，经过这么多年的努力,5013、5015、5613、5616、5023、5518、6015—10、6016—8、6020、6517、7030、7035、7052、TCT7032已成系列,其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。

1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机,实现一机多用，革命性地拓展了塔机在建设领域的应用范围。

中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位,与世界先进水平同步。

中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询.以上三项是一般塔机生产厂家无法提供的技术服务,这是中联的技术优势.3。

2强有力的设计采用精确的ADAMS运动分析和I—DEAS有限元分析计算,使塔机每一部位处于合理的受力状态，且具有良好的强度、刚度和抗疲劳性。

在设计过程中，专家对塔机的总体方案及关键部件进行严格把关，专家评审委员会对塔机的总体方案和每一部件进行认真讨论和审定。

中联的弹性设计体系，能在最短的时间内为客户设计并制造出特殊工程所需的特型塔机.3。

.8.7.2.1 将塔机转至被控制状态，且调整应在空载下进行。

8.7.2.2 拆开上罩壳，检查并拧紧2-M3×55螺钉，同时松开M5螺母，用手逐个压下微动开关WK，确认控制限位的微动开关(WK)是否正确。

8.7.2.3 调整轴4Z，使凸轮4T压下微动开关4WK的触点，使之瞬时换接，然后拧紧M5螺母。

8.7.2.4 将机构运行至另一个控制状态，松开M5螺母，调动调整轴承1Z，使凸轮1T动作，压下微动开关1WK的触点，至使之瞬时换接，然后拧紧M5螺母。

8.7.2.5 机构反复空载数次，验证记忆位置是否准确，确认符合要求后，再装上罩壳。

8.7.2.6机构正常工作，应经常核对记忆位置是变动，以便及时修正。

8.7.3主要技术参数。

8.7.3.1工作环境。

a.环境温度：-20 ～+40℃。

b.相对湿度：不大于90%。

c.海拔高度：不大于2500m。

8.7.3.2 传动比：1:46，1:210，1:274。

8.7.3.3 重复定位精度记忆凸轮的转角误差不大于0.05rad(0.3°)。

8.7.3.4 额定电压：AC125/250V。

8.7.3.5 额定电流6-10A。

8.8 司机室联动操作台。

8.8.1 结构及动作原理。

TC6513-8塔式起重机联动操作台的结构，由左、右操作台和可调座椅等组成。

座椅可以拆装，左、右操纵台内分别有一组传动机构，传动机构下面装有两组触头组，操纵杆上装有零位自锁装置，防止误动作，当握住操纵杆球部时，用手拉起自锁杆后顺着向前推或向后拉，使扇形齿轮带动一触头组上的小齿轮凸轮转轴，使相应的触头关合，操纵杆的移动距离与控制的机构速度有关，操纵杆移动的距离越大，则速度越快，当手离开操纵杆时，回位弹簧立即抱紧，使零位自锁。

机构的运动方向与手柄运动方向见表2表2。

建筑行业塔式起重机操作说明书一、起重机介绍塔式起重机是建筑行业常用的重型起重设备，广泛应用于高层建筑、桥梁、电力设施等工程项目。

本操作说明书旨在详细介绍塔式起重机的操作步骤和注意事项，以确保操作人员的安全和顺利完成各项工作任务。

二、操作前准备1. 安全检查在进行任何操作之前，操作人员必须仔细检查塔式起重机的各个部位是否完好无损，特别是主要构件和关键连接部分。

同时，检查起重机的液压、电气系统是否正常工作。

2. 现场准备确保工程现场平稳、结实，并且没有任何可能对起重机操作造成危险的障碍物。

同时，查看气象预报和气象条件，确保天气状况适宜操作，如有恶劣天气则暂停操作。

三、操作步骤1. 启动起重机按照机器操作手册中的指示，启动塔式起重机。

确保各种仪表和指示灯工作正常，并根据传感器和安全装置的信号进行操作。

2. 操作示意根据工程要求和操作指导，将塔式起重机的各个部位（如起重臂、行走系统等）移动到指定位置，并进行固定。

注意遵循正确的塔式起重机操作手势，确保起重动作平稳、准确。

3. 进行起重操作a) 通知相关工作人员保持安全距离，确保起重过程不会伤及任何人员和设备。

b) 根据工程需求和负荷情况，使用正确的吊具，确保起重物与吊具之间有良好的连接和固定。

4. 结束操作完成起重任务后，必须进行以下步骤：a) 把塔式起重机的各个部件移回初始位置，并进行固定。

b) 将起重机的电源和液压系统关闭。

c) 对起重机进行日常维护和保养，以确保下次操作时设备正常运行。

四、注意事项1. 安全第一操作人员必须始终保持高度的安全意识，严格遵守工地的安全规定和操作手册中的操作流程。

在任何情况下，安全应被视为最高优先事项。

2. 专业培训操作塔式起重机需要经过专业培训和资格证书的认证。

未经培训和资质认证的人员禁止进行操作，以避免事故发生和财产损失。

3. 载荷控制操作人员应熟悉起重机的额定负荷能力，并严格按照要求控制起重物的重量和位置。

超载操作是非常危险且有损设备寿命的行为，必须严格避免。

QTZ125(TC6018-8)塔式起重机使用说明书江苏建友工程机械有限公司前言欢迎使用本公司产品。

请您在使用本机前详细阅读本说明书。

本说明书能帮助您正确有效的使用本机，创造最佳的经济效益，更重要的是能避免许多塔机故障和意外事故的发生。

说明：由于技术进步，塔机结构、性能的改进，恕不另行通知。

如有疑问，请于本公司联系。

注意：1、认真阅读、保管该产品说明书。

2、按照说明书中地耐力的要求制作塔机基础。

3、严禁非专业塔机安装人员安装、拆卸塔机，特别注意检查塔身标准节、支腿的各条焊缝，如有异常立即处理。

4、每次安装塔机前，必须认真检查、检修塔机。

5、每次转移工地安装塔机后，必须由当地有关部门验收后使用。

6、塔机司机必须持证上岗。

7、保证高度、幅度、重量、力矩限位器等安全装置正常工作。

8、严禁回转起重臂时反车制动。

9、严禁超风速工作。

10、严格执行GB5144《塔式起重机安全规程》JG/T100《塔式起重机操作使用规程》。

11、钢丝绳断丝、断股、变形要及时更换。

12、按说明书要求定期检修。

13、本使用说明书中标有“注意”的语句，涉及到施工的安全，敬请注意。

本使用说明书解释权归江苏建友工程机械有限公司目录概述………………………………………………………………‥1～6第一篇塔机的安装………………………………………………8～39第一章立塔…………………………………………………8～37第二章拆塔…………………………………………………38～41第二篇塔机的使用与维护………………………………………42～56第一章塔机安全操作规程…………………………………42～44第二章机构及电气操作……………………………………45～49第三章安全保护装置………………………………………50～54第四章保养与维修…………………………………………55～55附页…………………………………………………………附页1～13概述TC6018塔式起重机，是江苏建友工程机械有限公司按最新标准GB/T5031《塔式起重机》标准设计的新型塔式起重机。

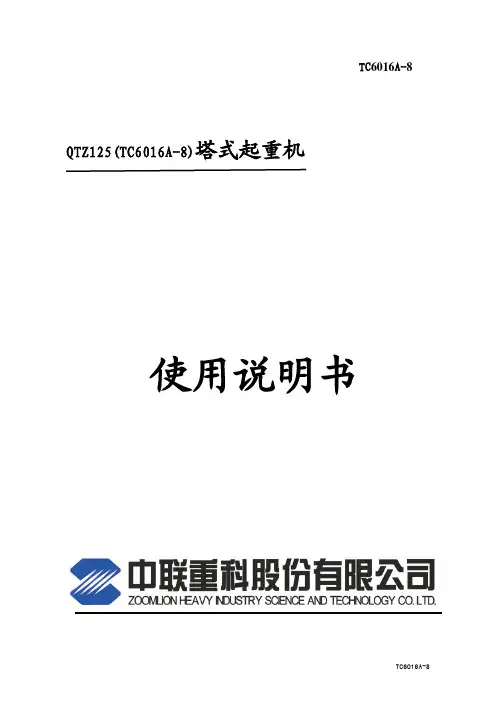

T C6016A-8 QTZ125(TC6016A-8)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂日期：目 录概述........................................0-1～0-8 第一篇塔机的安装第一章立塔....................... . 1.1-1～1.1-38 第二章拆塔.................... ..... 1.2-1～1.2-4 第二篇塔机的使用与维护第一章塔机安全操作规程.............. 2.1-1～2.1-3 第二章机构及电气操作................ 2.2-1～2.2-6 第三章安全保护装置.............. ... 2.3-1～2.3-5 第四章保养与维修.................... 2.4-1～2.4-4 附录顶升防脱装置 (1)塔机各部件润滑记录表...........................2～3塔机各部件检查记录表...........................4～6 编制：张明中校对：孙旭国审核：付英雄概述TC6016A-8塔式起重机是中联重科股份有限公司按最新标准JG/ T5037-93《塔式起重机分类》标准设计的新型塔式起重机。

TC6016A-8塔机为水平起重臂，小车变幅，上回转自升多用途塔机。

该机的特色有：1. 性能参数及技术指标国内领先，达到国际先进水平，最大工作幅度60m，最大起升高度220m。

2. 整机外型为国际流行式，非常美观，深受国内外用户的喜爱。

3. 工作方式多，适用范围广。

塔吊QTZ125施工方案
一、前言
塔吊在建筑工地中起着至关重要的作用，对塔吊的施工方案的设计和执行是确
保工程顺利进行的重要保障。

本文将针对QTZ125型塔吊的施工方案进行详细说明，包括施工前准备、安装调试、日常操作等内容。

二、施工前准备
1.安全检查：在施工前，必须对塔吊进行全面的安全检查，确保设备各
项功能正常。

2.现场准备：确定塔吊的安装位置和周围环境，清理安装区域，确保施
工现场整洁。

3.施工方案设计：根据具体需求，制定塔吊的施工方案，包括安装高度、
使用范围、施工时间等具体细节。

三、安装调试
1.基础施工：首先进行塔吊基础的施工，确保基础牢固。

2.安装主体：按照设计方案，逐步安装塔吊主体结构，并进行定位和固
定。

3.电气连接：连接塔吊的电气系统，进行电气调试。

4.负载试验：进行负载试验，确保塔吊的安全性能符合要求。

四、日常操作
1.操作规范：操作人员必须按照操作规范操作塔吊，严禁超负荷操作。

2.定期检查：定期对塔吊进行检查和维护，确保设备的正常运行。

3.紧急情况：在紧急情况下，必须按照应急预案进行处理，确保人员和
设备的安全。

五、总结
塔吊QTZ125的施工方案是确保工程施工安全高效进行的重要环节。

只有严格
按照施工方案进行操作，做好安全措施，才能确保塔吊的正常运行，保障工程的顺利进行。

希望本文提供的施工方案能对相关人员有所帮助，确保工程施工质量和安全。

QTZ125塔吊使用说明一、产品介绍：二、技术参数：1.起重量：125吨2.最大起升高度：60米3.最大臂长：65米4.最大幅度下连墙件最大距离：64.3米5.回转角度：360度6.塔机自重：约60吨7.塔机基本角度：2×2×3.9米8.最大起升速度：0-120米/分9.整机总功率：44.4千瓦10.配用电源：380V/50Hz三、结构特点：1.本机采用液压控制和PLC控制系统，操作方便，稳定性高。

2.设备主体采用钢结构焊接，具有强度高、稳定性好的优点。

3.主起升机构和运行机构采用变频调速技术，运行平稳，起重量大。

4.塔机配备各种安全设施，如超载保护装置、高度限位装置、失电保护装置等，以确保操作安全。

5.具有工作性能远远超过其他同类产品的优势，适应性强，适用范围广。

四、安全操作注意事项：1.操作人员应熟悉设备使用说明，了解塔机的性能、结构和操作方法。

2.在操作塔机前，应确保设备运行正常，有足够的供电和水源。

3.操作人员应按照塔机的标准动作程序进行操作，不得随意调整设备参数。

4.在起重和搬运物体时，要确保吊绳无损坏、固定牢固，并且要避免超重使用。

5.使用塔机时，要注意周围环境的安全性，避免与周围建筑物或其他设备发生碰撞。

6.在起重过程中，要确保吊绳无绳跳、滑绳等现象，避免发生意外事故。

7.当遇到暴风雨、大雾等恶劣天气时，应停止使用塔机，并采取相应的安全措施。

8.使用完毕后，应对设备进行清洁、检查和维护，确保设备的完好性。

五、日常维护保养：1.每日工作前，应仔细检查设备的电气系统、液压系统、机械传动装置等是否正常工作。

2.定期对设备进行润滑和保养，确保设备的正常运转和寿命。

3.定时检查塔机主梁、臂部、回转机构、支腿等部位的紧固情况，及时调整和更换损坏的零部件。

4.定期进行电气系统的检查和维修，确保设备的电气连接良好，电气元件正常工作。

5.在设备长时间停用前，应对设备进行全面检查和保养，并做好相应的防护措施。

QTZ1OO(TC6O13塔式起重机使用说明书第一章概括QTZ100(TC6013塔式起重机(以下简称起重机是济南建工机械有限企业依据国家标准, 开发研制的新式建筑用起重机。

该机为水平臂架, 小车变幅, 上展转自升式多用途起重机。

其标准臂长为50 米, 加长臂长可达55米、60 米, 最大起重要特色以下:量为吨, 额定起重力矩为960 千牛. 米, 最大起重力矩为1000千牛. 米。

该机主上部采纳液压顶升来实现增添或减少塔身标准节, 使起重机能跟着建筑物高度变化而高升或降低, 同时起重机的起重能力不因起重机的高升而降低。

工作速度高, 调速性能好, 工作安稳, 效率高起升机构采纳带涡流制动器的电机, 电磁离合器换档的三速变速箱, 能实现重载低速, 轻载高速, 最高速度可达。

小车牵引机构的电机拥有三种速度, 经过高效率, 体积小的行星减速机, 使载重小车可分别以每分钟9 米、30 米、60 米的三种速度工作。

展起色构设有液力巧合器,承载能力高,起制动安稳。

工作范围大,工作方式多,合用对象广。

经过改换和增减一些零件及协助装置, 起重机可获取独立固定、附着于建筑物爬升等两种工作方式,以知足不一样的使用要求。

附着式的最大起高升度可达160米, 附着式起重机可直接安装在建筑物上或建筑物邻近旁的混凝土基础上。

独立固定式的最大起高升度为米。

该起重机拥有50米、55米、60米三种臂长组合, 可知足不一样工地的需要各样安全装置齐备, 各机构均设有制动器,可保证工作安全靠谱。

该起重机设有起高升度限位器,小车变幅限位器,力矩限制器,起重量限制器,展转限位器, 小车断绳保护装置等安全装置。

司机室独立侧置,视线好,可带空调设施,给操作者创建了较好的工作环境（需要空调,请用户另订或自备。

整机部署合理, 外型雅观。

吊臂采纳刚性双拉杆支承, 结构轻盈。

使用方便, 维修简单。

用户应供给起重机电源开关Ie >200A,并应装在起重机底部电源进线一侧距标准节3米的范围之内。

8.6.2.1 回转支承的技术要求和检验规则符合JB2300-1999标准。

8.6.2.2 成品的内径圈应能左、右灵活平稳地相互转动，不得有卡滞、异常的噪声、冲击等现象。

8.7多功能行程限位器(见图8-1)。

8.7.1 结构及工作原理多功能行程限位器：由高精度的大传动比减速机构和与其输出轴同步的机构、记忆控制机构等组成。

其工作原理是：被控制的机构与限位器的输入轴相连，当机构运行时，其回转角度(圈数)被限位器记录下来，当转至给定的位置时，记忆凸轮使微动开关切换，从而实现机构限位。

8.7.2 调试方法(见图8-1)。

8.7.2.1 将塔机转至被控制状态，且调整应在空载下进行。

8.7.2.2 拆开上罩壳，检查并拧紧2-M3×55螺钉，同时松开M5螺母，用手逐个压下微动开关WK，确认控制限位的微动开关(WK)是否正确。

8.7.2.3 调整轴4Z，使凸轮4T压下微动开关4WK的触点，使之瞬时换接，然后拧紧M5螺母。

8.7.2.4 将机构运行至另一个控制状态，松开M5螺母，调动调整轴承1Z，使凸轮1T动作，压下微动开关1WK的触点，至使之瞬时换接，然后拧紧M5螺母。

8.7.2.5 机构反复空载数次，验证记忆位置是否准确，确认符合要求后，再装上罩壳。

8.7.2.6机构正常工作，应经常核对记忆位置是变动，以便及时修正。

8.7.3主要技术参数。

8.7.3.1工作环境。

a.环境温度：-20 ～+40℃。

b.相对湿度：不大于90%。

c.海拔高度：不大于2500m。

8.7.3.2 传动比：1:46，1:210，1:274。

8.7.3.3 重复定位精度记忆凸轮的转角误差不大于0.05rad(0.3°)。

8.7.3.4 额定电压：AC125/250V。

8.7.3.5 额定电流6-10A。

8.6.1.1 型号：。

8.6.1.2 齿数Z = 131。

8.6.1.3 模数 m = 12。

8.6.1.4 钢球直径φ45。

8.6.1.5 外型尺寸(外径×内径×高)1540×1260×110。

8.6.2 技术要求8.6.2.1 回转支承的技术要求和检验规则符合JB2300-1999标准。

8.6.2.2 成品的内径圈应能左、右灵活平稳地相互转动，不得有卡滞、异常的噪声、冲击等现象。

8.7 多功能行程限位器(见图8-1)。

8.7.1 结构及工作原理多功能行程限位器：由高精度的大传动比减速机构和与其输出轴同步的机构、记忆控制机构等组成。

其工作原理是：被控制的机构与限位器的输入轴相连，当机构运行时，其回转角度(圈数)被限位器记录下来，当转至给定的位置时，记忆凸轮使微动开关切换，从而实现机构限位。

8.7.2 调试方法(见图8-1)。

8.7.2.1 将塔机转至被控制状态，且调整应在空载下进行。

8.7.2.2 拆开上罩壳，检查并拧紧2-M3×55螺钉，同时松开M5螺母，用手逐个压下微动开关WK，确认控制限位的微动开关(WK)是否正确。

8.7.2.3 调整轴4Z，使凸轮4T压下微动开关4WK的触点，使之瞬时换接，然后拧紧M5螺母。

8.7.2.4 将机构运行至另一个控制状态，松开M5螺母，调动调整轴承1Z，使凸轮1T动作，压下微动开关1WK的触点，至使之瞬时换接，然后拧紧M5螺母。

8.7.2.5 机构反复空载数次，验证记忆位置是否准确，确认符合要求后，再装上罩壳。

8.7.2.6机构正常工作，应经常核对记忆位置是变动，以便及时修正。

8.7.3主要技术参数。

8.7.3.1工作环境。

a.环境温度：-20 ～+40℃。

b.相对湿度：不大于90%。

c.海拔高度：不大于2500m。

8.7.3.2 传动比：1:46，1:210，1:274。

8.7.3.3 重复定位精度记忆凸轮的转角误差不大于°)。

1 概述我公司设计、生产的 QTZ型系列塔式起重机，其型式为水平臂架、小车变幅、上回转、自升式塔机。

具有固定、行走、附着、内爬等安装形式和功能。

QTZ型塔式起重机适用于工业与民用建筑、货场和露天仓库的起重、吊装作业。

特别适合高层办公楼、饭店、居民住宅和其它高塔型结构的建筑施工，是一种性能可靠，参数先进，造型美观，工作适应性强，效率高，经济实用的建筑起重机。

QTZ型系列塔机起升机构采用变频或变极等多种调速方式驱动，通过滑轮系统可变倍率，可获得多种起升工作速度，并能实现高速轻载、低速重载和慢就位功能。

回转机构采用液力偶合器，使回转启、制动平稳、可靠。

QTZ型系列塔机通过自身液压顶升系统实现自升加节，使起升高度能随着施工建筑物的升高而加高，而塔机的起重性能在规定范围内的各种高度下仍能保持不变。

司机室视野开阔，操作方便、舒适。

QTZ型系列塔机装备有各种安全保护装置，包括：起重力矩限制器，最大起重量限制器，起升高度限位器，回转限位器和变幅限位器，从而确保塔机安全可靠的运行。

2 技术性能QTZ型系列塔机的技术指标符合 GB 5031-2008要求。

2.1 技术参数QTZ型系列塔机主要技术参数见表1。

2.2 起重特性各规格QTZ型塔机的起重特性见表 2-1，表 2-2和表 2-3。

3 主要部件简介与工作原理QTZ型塔机主要由金属结构、工作机构、液压顶升机构、安全保护装置、电气控制等部分组成。

整机示意图见图1。

3.1 金属结构塔机金属结构主要包括：底架，塔身（标准节），起重臂，平衡臂，回转塔身，顶升套架，塔顶，附着装置等。

3.1.1 底架（见图2）底架由十字底梁、基础节、底节和四根撑杆组成。

十字梁由一根整梁和两根半梁用高强度螺栓连接而成，基础节、底节是两个特制标准节，位于十字底梁中心，它们之间以及与底梁连接均采用高强度螺栓。

表1主要技术参数表（机构详细参数见机构介绍）2QTZ63(5013)塔机起重特性曲线表2-1 : QTZ63(T5013)塔机起重特性表QTZ80(T5513)塔机起重特性曲线表2-2 QTZ80(T5513)塔机起重量特性表4550幅度(m)6.0起重量( t )4.03.02.01.05.035403015202551056QTZ80(T5610)塔机起重特性曲线表2-3 QTZ80(T5610)塔机起重量特性表QTZ80(T6010)塔机起重特性曲线表2-4 QTZ80(T6010）塔机起重量特性表图1 塔机总图7图2 底架3.1.2 塔身（标准节）（见图3）塔身是由若干个标准节组合、并用高强度螺栓连接而成。
