QTZ400(TC7052)塔式起重机使用说明书

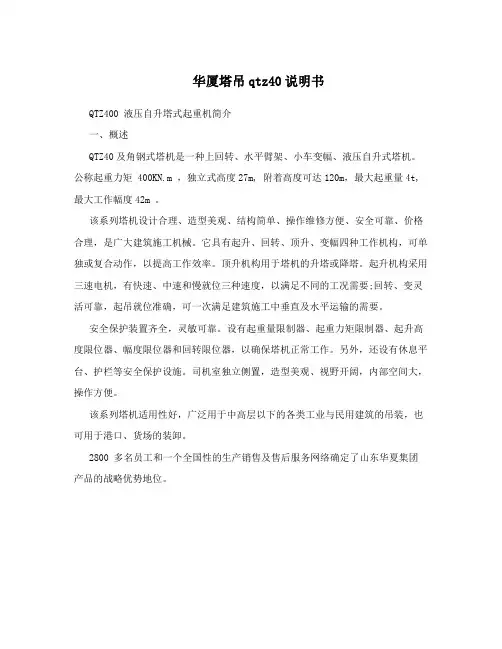

华厦塔吊qtz40说明书QTZ400 液压自升塔式起重机简介一、概述QTZ40及角钢式塔机是一种上回转、水平臂架、小车变幅、液压自升式塔机。

公称起重力矩 400KN.m ，独立式高度27m, 附着高度可达120m，最大起重量4t, 最大工作幅度42m 。

该系列塔机设计合理、造型美观、结构简单、操作维修方便、安全可靠、价格合理，是广大建筑施工机械。

它具有起升、回转、顶升、变幅四种工作机构，可单独或复合动作，以提高工作效率。

顶升机构用于塔机的升塔或降塔。

起升机构采用三速电机，有快速、中速和慢就位三种速度，以满足不同的工况需要;回转、变灵活可靠，起吊就位准确，可一次满足建筑施工中垂直及水平运输的需要。

安全保护装置齐全，灵敏可靠。

设有起重量限制器、起重力矩限制器、起升高度限位器、幅度限位器和回转限位器，以确保塔机正常工作。

另外，还设有休息平台、护栏等安全保护设施。

司机室独立侧置，造型美观、视野开阔，内部空间大，操作方便。

该系列塔机适用性好，广泛用于中高层以下的各类工业与民用建筑的吊装，也可用于港口、货场的装卸。

2800 多名员工和一个全国性的生产销售及售后服务网络确定了山东华夏集团产品的战略优势地位。

三、主要技术性能表单位参数名称 QTZ402公称起重力矩 KN.m 400最大起重量 t 4最大幅度处额定起重量 t 0.9工作幅度 m 2.5—42独立式 m 27 高度附着式 m 120倍率 a=2 a=4 起升速度起升速度 M/min 8 34 52 4 17 26 起升重量 t 2 2 1 4 4 2 回转速度 r/min 0.46—0.7变幅速度 m/min 33/16.5最大回转半径 m 44尾部回转半径 m 12.82底架跨度 m*m 4.956*4.956最大工作风速 m/s 20顶升操作风速(不大于) m/s 13工作环境温度 ? -20--40四、主要配套件性能表参数名称 QTZ400型号 YZ200L1-4/6/24电动机功率 kW 15/15/4转速 r/min 1440/960/220型号 JZQ500减速机中心距 mm 500 起升机构减速比 15.75型号 YWZ-315/50 制动器制动力矩 N.m 450钢丝绳 6*37-11-1670-I-右交型号 YD132S-6/4 B5 回转机构电动机功率 KW 3/4 转速 r/min 970/1440减速机型号 XX4-80回转支承 HSW.32.1220液力偶合器 YOX-250A电动机型号 YD112M-8/4 B5功率 KW 1.5/2.4 变幅机构转速 r/min 700/1410减速机型号 WCJ120减速比 38钢丝绳6×19-6.2-1570-I- 光-右交型号 Y100L2-4 B5电动机功率 KW 3转速 r/min 1430 顶升机构型号 HSGK-125/90 液压缸活塞行程 mm 1320 额定压力 MPa 16 五、主要金属结构件简述表名称结构简图主要材料规格材料备注主弦杆管 20 外型尺寸:(管) 1408×1408 标准节(管、角) ( 管)Φ108 × 12 ( 角) 1450×1450角 Q235( 角) ?140 ×? 140 × 12 总高:2200上弦杆:管Φ102 × 8 20Φ83 × 7 起重臂由6节组成，各节之间通过销轴连起重臂接Φ83 × 6 下弦杆: [10 加封板平衡臂槽钢 22 Q235 由槽钢、角钢组焊成的桁架结构，共两节上、下转台钢板 Q235 箱形结构塔帽2?90×90×8 Q235 四棱锥形空间桁架结构套架主弦杆:无缝钢管Φ102×8 20 空间框架结构，用于顶升下面内容为赠送的工作总结范文,不需要的朋友下载后可以编辑删除!!!!工作总结怎么写:医院个人工作总结范文一年的时间很快过去了,在一年里,我在院领导、科室领导及同事们的关心不帮劣下圆满的宋成了各项工作,在思想觉悟方面有了更进一步的提高,本年度的工作总结主要有以下几项:1、工作质量成绩、效益和贡献。

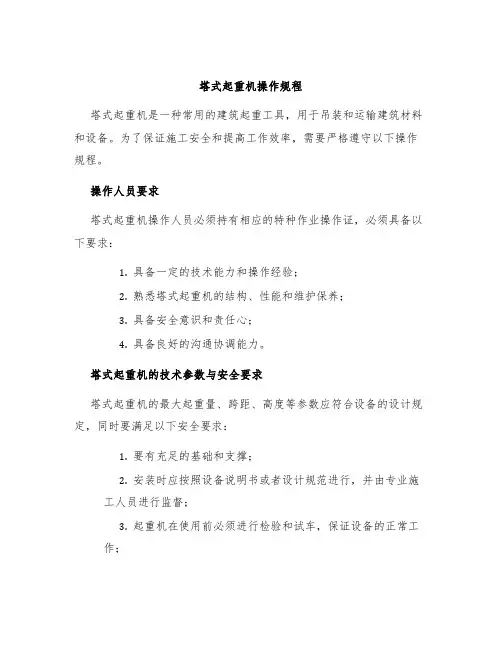

塔式起重机操作规程塔式起重机是一种常用的建筑起重工具，用于吊装和运输建筑材料和设备。

为了保证施工安全和提高工作效率，需要严格遵守以下操作规程。

操作人员要求塔式起重机操作人员必须持有相应的特种作业操作证，必须具备以下要求：1.具备一定的技术能力和操作经验；2.熟悉塔式起重机的结构、性能和维护保养；3.具备安全意识和责任心；4.具备良好的沟通协调能力。

塔式起重机的技术参数与安全要求塔式起重机的最大起重量、跨距、高度等参数应符合设备的设计规定，同时要满足以下安全要求：1.要有充足的基础和支撑；2.安装时应按照设备说明书或者设计规范进行，并由专业施工人员进行监督；3.起重机在使用前必须进行检验和试车，保证设备的正常工作；4.在使用过程中，必须进行定期的检查和维护保养，并按照设备说明书进行维修。

工作前准备在使用塔式起重机进行吊装作业前，必须进行以下准备工作：1.检查起重机的各项设备是否正常，特别是各个安全保护装置是否齐全、可靠；2.清理起重机的周围建筑材料和设备，以确保起重机周围场地的安全；3.根据工作需求制定合理的吊装计划，包括吊装高度、距离、倾角等参数的计算和预估。

操作流程1.开始起吊前，应先将吊钩升至吊运物品的上方，并保证吊勾的高度正确，吊勾下沉到达目标物的位置。

2.准备起重物吊运前，检查起重机的功能性并确认是否在安全范围内。

检查吸盘是否符合要求（如果吊运的物品是玻璃或者大理石等平滑物品），在进行吊运前应先进行测试工作。

3.吊装前应通知周围人员和车辆保持安全距离，以防起重物滑落对人员和周围设备造成危害。

4.开始起吊时，应先将吊钩吊离地面一定距离，停顿片刻，再缓慢升高吊钩，确保吊运物品没有摇晃或晃动，并保持器重平衡，避免物品滑落或者失去平衡而影响施工。

5.吊装结束后，及时将吊钩放回上方并降低至安装在起重机的挂钩上，再开始下一个工作任务。

在起吊作业时，吊钩和吊具经常进行检查，如果需要更换或维修就在现场进行处理。

QTZ40塔式起重机使用说明书山东大汉建设机械有限公司生产许可证编号：TS2437030-2016百度文库目录1. 概述2. 主要技术性能3. 构造简述4. 金属结构部分5. 工作机构6. 安全保护装置7. 液压顶升装置8. 电气控制及操作系统9. 电气安装注意事项10. 安装与拆卸11. 塔式起重机的安全操作规程12. 维修与保养13. 常见的故障及排除方法百度文库1. 概述QTZ40液压自升式塔式起重机（以下简称：QTZ40塔机）额定起重力矩为，最大起重量4吨，最大工作幅度47米，独立式起升高度30m,附着式起升高度为120m。

QTZ40塔机各项参数均达到或优于国家标准。

该机采用小车变幅，上回转，液压顶升技术，根据建筑施工需要可采用固定式及附着式使用，该机自重（不含平衡重及附着装置），总装机容量，技术参数先进，性能优良可靠，造型美观，质量精良，结构简单实用，设有先进的安全装置，维修方便,使用安全，价格合理,是广大中小建筑企业理想的建筑施工机械。

2、主要技术性能起重技术性能12816 47740四倍率起重参数表2Em怎〔用誇=巡二】=惑一孕窈*w r - 1'BM ■ Jhl1二倍率起重参数表整机性能机构技术性能3、构造简述QTZ40自升式塔式起重机由金属结构、传动机构、液压顶升、电气控制以及安全保护装置等组成，各部分结构及特点简介如下：总体布置整机的底架被固于专用的混凝土基础上，其上部与塔身连结，塔身最上端与下转台连接，下转台与顶升套架连接，下转台上面与回转支承的外圈连接。

紧固在回转支承内圈上的转动部分，包括回转上转台、塔帽、平衡臂、起重臂、变幅小车与吊钩、平衡重、起升机构、回转机构以及操纵室等，这些部件均通过回转机构可以绕塔身轴心线在各自水平面内一起作540°的全回转。

起重臂用两根起重臂拉杆与塔帽连接，其根部与上转台的上部用销轴连接，平衡臂则用两根拉杆与塔帽相连，其根部与上转台用销轴连接。

作业指导书编号：工程名称：皖能铜陵公司3#、4#机组脱硝改造项目作业项目名称：TC7052自升塔式起重机——附着安装作业编制单位：安徽电力建设第一工程公司批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次第一版目录1、作业任务 (1)1.1、作业项目概况及范围 (1)1.2、主要工程量 (1)1.3、工期要求 (1)2、编制依据 (1)3、作业准备和条件 (2)3.1、技术准备 (2)3.2、作业人员 (2)3.3、材料、设备准备 (3)3.4、主要机具 (3)3.5、作业条件 (4)4、作业方法及安全、质量控制措施 (4)4.1、作业主体方案 (4)4.2、作业步骤与方法 (5)4.3、预防与应急措施 (10)4.4、成品防护措施 (11)4.5、新技术、新工艺、新材料、新设备的应用 (11)5、作业质量标准及检验要求 (11)5.1、作业质量标准 (11)5.2、检验要求 (11)6、技术记录要求 (11)7、危险源、环境因素辨识及防范措施、文明施工标准 (12)7.1、危险源因素清单防范措施 (12)7.1.2、环境因素清单及防范措施 (14)7.3、危险作业项目 (14)7.4、文明施工标准 (14)8、有关计算及分析 (15)9、附录：......................................................... 错误!未定义书签。

1、作业任务1.1、作业项目概况及范围1.1.1、作业项目概况由安徽电力建设第一工程公司承建的皖能铜陵公司3#、4#机组脱硝改造项目工程，建筑高度正73米。

根据3#机组和大件吊装需要，在3#机组旁安装一台QTZ400(TC7052)，以配合3#机组改造项目设备吊装，决定在3#机组标高49000mm处安装塔机附着装置，为确保安全、优质、高效的完成塔机附着的安装作业，特编制TC7052自升式塔式起重机附着安装作业指导书，要求参加作业人员严格遵守。

大汉塔机QTZ ( )说明书—吨大汉塔机QTZ ( )说明书—吨一、引言大汉塔机QTZ（）是一种（填入吨位）的塔式起重机，用于（填入具体用途）。

本说明书旨在介绍大汉塔机QTZ（）的技术参数、操作要点以及维护保养等相关内容。

二、技术参数1. 产品概述大汉塔机QTZ（）是（填入生产商）公司研发的高性能塔式起重机，具有以下特点：（1）技术先进，操作简单；（2）结构紧凑，外形美观；（3）安全可靠，适用范围广。

2. 主要技术参数（1）额定起重力矩：（填入数值）KN·m（2）最大起重力矩：（填入数值）KN·m（3）最大起重量：（填入数值）吨（4）工作范围：（填入数值）m（5）起升机构电机功率：（填入数值）kW（6）回转机构电机功率：（填入数值）kW（7）起升速度：（填入数值）m/min（8）回转速度：（填入数值）r/min（9）标配塔身高度：（填入数值）m（10）整机总重量：（填入数值）吨三、操作要点1. 安全操作流程大汉塔机QTZ（）的操作前，必须按照以下流程进行：（1）检查起重机和周围环境是否存在安全隐患；（2）确认各操作按钮和控制杆是否灵活；（3）确保起重物的中心位置和稳定性；（4）严禁超负荷工作。

2. 正常操作流程（1）起升操作：①调整起升速度和行程；②按下起升按钮，控制吊臂上升或下降；③控制好起升速度和稳定性。

（2）回转操作：①调整回转速度和范围；②按下回转按钮，控制塔身绕水平轴回转；③控制好回转速度和方向。

（3）限位器操作：①检查限位器是否正常工作；②若出现异常情况，立即停止操作并排除故障。

四、维护保养1. 定期润滑大汉塔机QTZ（）需定期对润滑部位进行润滑维护，包括起重机构、回转机构、制动器等。

2. 检查与维修定期检查大汉塔机QTZ（）的各项工作部件，确保其正常运行。

如发现任何异常情况，应及时进行维修或更换配件。

3. 清洁与防锈保持大汉塔机QTZ（）的外表清洁，并采取适当的防锈措施，以延长其使用寿命。

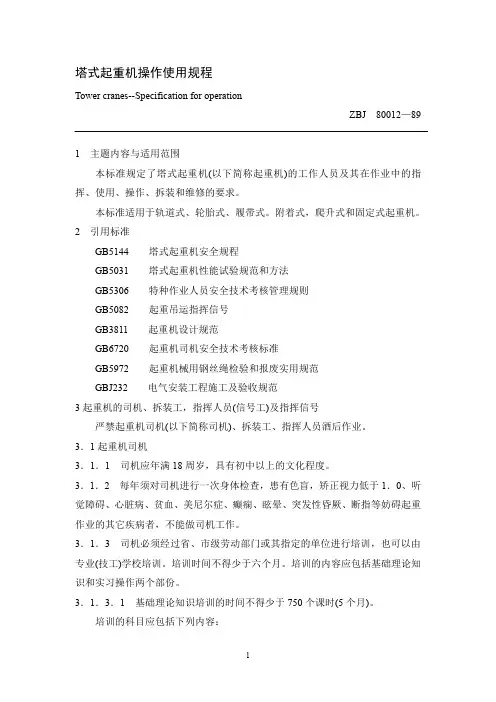

塔式起重机操作使用规程Tower cranes--Specification for operationZBJ 80012—891 主题内容与适用范围本标准规定了塔式起重机(以下简称起重机)的工作人员及其在作业中的指挥、使用、操作、拆装和维修的要求。

本标准适用于轨道式、轮胎式、履带式。

附着式，爬升式和固定式起重机。

2 引用标准GB5144 塔式起重机安全规程GB5031 塔式起重机性能试验规范和方法GB5306 特种作业人员安全技术考核管理规则GB5082 起重吊运指挥信号GB3811 起重机设计规范GB6720 起重机司机安全技术考核标准GB5972 起重机械用钢丝绳检验和报废实用规范GBJ232 电气安装工程施工及验收规范3起重机的司机、拆装工，指挥人员(信号工)及指挥信号严禁起重机司机(以下简称司机)、拆装工、指挥人员酒后作业。

3．1起重机司机3．1．1 司机应年满18周岁，具有初中以上的文化程度。

3．1．2 每年须对司机进行一次身体检查，患有色盲，矫正视力低于1．0、听觉障碍、心脏病、贫血、美尼尔症、癫痫、眩晕、突发性昏厥、断指等妨碍起重作业的其它疾病者，不能做司机工作。

3．1．3 司机必须经过省、市级劳动部门或其指定的单位进行培训，也可以由专业(技工)学校培训。

培训时间不得少于六个月。

培训的内容应包括基础理论知识和实习操作两个部份。

3．1．3．1 基础理论知识培训的时间不得少于750个课时(5个月)。

培训的科目应包括下列内容：a．机械基础知识及简单的机械制图知识；b．起重机的构造及工作原理；c 原动机及电气知识；d．操作和使用起重机所必需的力学知识；e 液压传动的基本知识；f物体重量目测；2．吊具，索具的种类，选择、使用方法，报废标准及吊重的捆扎方法；h．指挥信号；l 有关登高作业、电气安全、消防及有关的一般救护知识；i 有关法规、法令、标准、规定等。

3．1．3．2 实习操作的时间不得少于150个课时(1个月)。

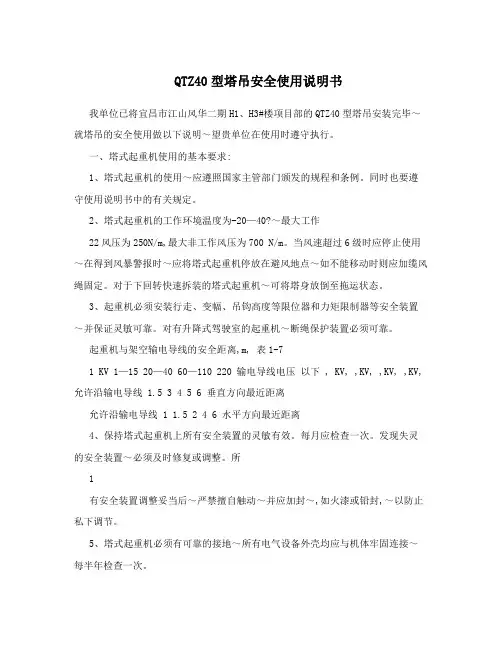

QTZ40型塔吊安全使用说明书我单位已将宜昌市江山风华二期H1、H3#楼项目部的QTZ40型塔吊安装完毕～就塔吊的安全使用做以下说明～望贵单位在使用时遵守执行。

一、塔式起重机使用的基本要求:1、塔式起重机的使用～应遵照国家主管部门颁发的规程和条例。

同时也要遵守使用说明书中的有关规定。

2、塔式起重机的工作环境温度为-20—40?～最大工作22风压为250N/m,最大非工作风压为700 N/m。

当风速超过6级时应停止使用～在得到风暴警报时～应将塔式起重机停放在避风地点～如不能移动时则应加缆风绳固定。

对于下回转快速拆装的塔式起重机～可将塔身放倒至拖运状态。

3、起重机必须安装行走、变幅、吊钩高度等限位器和力矩限制器等安全装置～并保证灵敏可靠。

对有升降式驾驶室的起重机～断绳保护装置必须可靠。

起重机与架空输电导线的安全距离,m, 表1-71 KV 1—15 20—40 60—110 220 输电导线电压以下 , KV, ,KV, ,KV, ,KV, 允许沿输电导线 1.5 3 4 5 6 垂直方向最近距离允许沿输电导线 1 1.5 2 4 6 水平方向最近距离4、保持塔式起重机上所有安全装置的灵敏有效。

每月应检查一次。

发现失灵的安全装置～必须及时修复或调整。

所1有安全装置调整妥当后～严禁擅自触动～并应加封～,如火漆或铅封,～以防止私下调节。

5、塔式起重机必须有可靠的接地～所有电气设备外壳均应与机体牢固连接～每半年检查一次。

6、电源电压应达到380V～其变动范围不得超过?20V。

配电箱应设置在轨道中部附近～电源开关应符合要求。

7、起重机在中波无线电广播发射天线附近施工时～凡与吊钩接触的作业人员～均应戴绝缘手套和绝缘鞋。

8、同一施工点装有两台以上塔式起重机时～应注意起重机之间的相互位置～采取不同的标高作业～以免各机的起重臂、平衡臂互相碰撞。

9、在进行保养和检修时～应切断塔式起重机的电源～并在电源配电箱和铁壳开关上挂“有人工作～不得合闸”的警告牌。

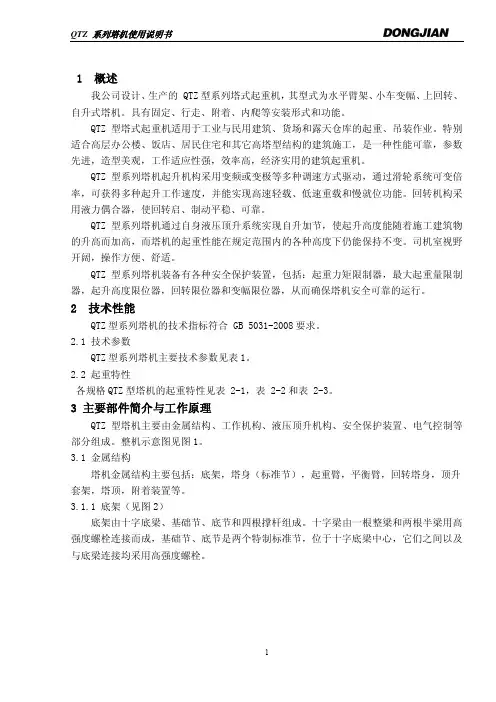

1 概述我公司设计、生产的 QTZ型系列塔式起重机，其型式为水平臂架、小车变幅、上回转、自升式塔机。

具有固定、行走、附着、内爬等安装形式和功能。

QTZ型塔式起重机适用于工业与民用建筑、货场和露天仓库的起重、吊装作业。

特别适合高层办公楼、饭店、居民住宅和其它高塔型结构的建筑施工，是一种性能可靠，参数先进，造型美观，工作适应性强，效率高，经济实用的建筑起重机。

QTZ型系列塔机起升机构采用变频或变极等多种调速方式驱动，通过滑轮系统可变倍率，可获得多种起升工作速度，并能实现高速轻载、低速重载和慢就位功能。

回转机构采用液力偶合器，使回转启、制动平稳、可靠。

QTZ型系列塔机通过自身液压顶升系统实现自升加节，使起升高度能随着施工建筑物的升高而加高，而塔机的起重性能在规定范围内的各种高度下仍能保持不变。

司机室视野开阔，操作方便、舒适。

QTZ型系列塔机装备有各种安全保护装置，包括：起重力矩限制器，最大起重量限制器，起升高度限位器，回转限位器和变幅限位器，从而确保塔机安全可靠的运行。

2 技术性能QTZ型系列塔机的技术指标符合 GB 5031-2008要求。

2.1 技术参数QTZ型系列塔机主要技术参数见表1。

2.2 起重特性各规格QTZ型塔机的起重特性见表 2-1，表 2-2和表 2-3。

3 主要部件简介与工作原理QTZ型塔机主要由金属结构、工作机构、液压顶升机构、安全保护装置、电气控制等部分组成。

整机示意图见图1。

3.1 金属结构塔机金属结构主要包括：底架，塔身（标准节），起重臂，平衡臂，回转塔身，顶升套架，塔顶，附着装置等。

3.1.1 底架（见图2）底架由十字底梁、基础节、底节和四根撑杆组成。

十字梁由一根整梁和两根半梁用高强度螺栓连接而成，基础节、底节是两个特制标准节，位于十字底梁中心，它们之间以及与底梁连接均采用高强度螺栓。

表1主要技术参数表（机构详细参数见机构介绍）2QTZ63(5013)塔机起重特性曲线表2-1 : QTZ63(T5013)塔机起重特性表QTZ80(T5513)塔机起重特性曲线表2-2 QTZ80(T5513)塔机起重量特性表4550幅度(m)6.0起重量( t )4.03.02.01.05.035403015202551056QTZ80(T5610)塔机起重特性曲线表2-3 QTZ80(T5610)塔机起重量特性表QTZ80(T6010)塔机起重特性曲线表2-4 QTZ80(T6010）塔机起重量特性表图1 塔机总图7图2 底架3.1.2 塔身（标准节）（见图3）塔身是由若干个标准节组合、并用高强度螺栓连接而成。

目录一、概述 (1)二、起重机技术性能 (1)2.1 起重特性 (1)2.2 起重特性曲线 (2)2.3 技术性能参数 (3)2.4 供电参数 (3)三、起重机构造简述 (4)3.1 总体布置 (4)3.2 金属结构部分 (4)3.3 工作机构 (5)3.4 液压顶升装置 (6)3.5 安全保护装置 (6)3.6 电气控制与操纵系统 (8)四、起重机的使用 (10)五、起重机的安装与拆卸 (12)5.1 装拆要求及注意事项 (12)5.2 安装程序 (12)5.3 液压顶升加节的方法与程序 (13)5.4 塔机的拆卸要求与顺序 (14)5.5 安全保护装置的调整方法 (14)六、起重机的维护与保养 (15)1 日常保养 (15)2 定期保养 (16)3 定期检修 (16)4 液压系统的维护保养 (17)附表1 (18)附表2 (19)附表3、附表4 (20)图１、塔机附着示意简图 (21)图２、提升架 (22)图３、附着装置 (22)图４、建筑物上的双耳连接的撑杆耳环尺寸 (22)图５、混凝土基础 (23)图６、附着点载荷示意图 (20)图７、安装底架十字梁 (24)图８、安装底架基础节 (24)图９、吊装标准节 (24)图10、吊装提升架 (24)图11、吊装回转支座 (24)图12、安装场地平面图 (25)图13、起吊回转框架 (25)图14、起吊塔顶 (25)图15、吊装平衡臂 (26)图16、吊装起重臂 (26)图17、牵引钢丝绳穿绕示意图 (26)图18、起升钢丝绳穿绕示意图 (26)图19、顶升加节程序 (27)图20、电器原理图 (28)图22、起重臂拉杆安装尺寸示意图 (33)图23、平衡臂拉杆安装尺寸示意图 (34)QTZ31.5自升式塔式起重机使用说明书一、概述QTZ31.5塔式起重机是建设部长沙机械研究院和我厂共同设计的一种新型起重机械，本机为水平臂架、小车变幅、上回转自升式塔机。

QTZ40塔式起重机使用说明书山东大汉建设机械有限公司生产许可证编号：TS2437030-2016目录1.概述2.主要技术性能3.构造简述4.金属结构部分5.工作机构6.安全保护装置7.液压顶升装置8.电气控制及操作系统9.电气安装注意事项10.安装与拆卸11.塔式起重机的安全操作规程12.维修与保养13.常见的故障及排除方法1.概述QTZ40液压自升式塔式起重机（以下简称:QTZ40塔机)额定起重力矩为400KN.m，最大起重量4吨，最大工作幅度47米,独立式起升高度30m,附着式起升高度为120m。

QTZ40塔机各项参数均达到或优于国家标准。

该机采用小车变幅，上回转，液压顶升技术，根据建筑施工需要可采用固定式及附着式使用，该机自重（不含平衡重及附着装置）19.14T,总装机容量25.7kw,技术参数先进,性能优良可靠,造型美观,质量精良,结构简单实用,设有先进的安全装置,维修方便,使用安全,价格合理,是广大中小建筑企业理想的建筑施工机械。

2、主要技术性能2.1起重技术性能图1四倍率起重参数表幅度3-10.96 11 12 13 14 15 16 17 18 19 20 m起重量t 4 3.986 3.638 3.343 3.09 2.87 2.68 2.51 2.36 2.23 2.106 幅度21 22 23 24 25 26 27 28 29 30 31二倍率起重参数表2.2整机性能2.3机构技术性能3、构造简述QTZ40自升式塔式起重机由金属结构、传动机构、液压顶升、电气控制以及安全保护装置等组成，各部分结构及特点简介如下：总体布置整机的底架被固于专用的混凝土基础上，其上部与塔身连结，塔身最上端与下转台连接，下转台与顶升套架连接，下转台上面与回转支承的外圈连接。

紧固在回转支承内圈上的转动部分，包括回转上转台、塔帽、平衡臂、起重臂、变幅小车与吊钩、平衡重、起升机构、回转机构以及操纵室等，这些部件均通过回转机构可以绕塔身轴心线在各自水平面内一起作540°的全回转。

1 工程概况、塔机说明及编制依据1.1 工程概况本工程位于*******。

因施工及设备安装需要，安装一台QTZ400(TC7052-25)型行走式塔机作为垂直运输工具，塔机安装臂长70米（安装方向朝与轨道方向重合）。

塔吊采用行走式轨道基础，行走轨道间距8m,长度约为50m （此轨道由项目安装完毕，所有关于轨道基础数据计算均由项目提供，需满足塔机行走轨道要求的台车轮压）。

塔身安装8节标准节，安装高度45米（钩底至行走轨道的高度）。

使用50吨履带吊作为安装工具，安装时履带吊周围必须回填平整夯实以保证安装。

1.2 TC7052-25型塔机性能本塔机为长沙中联重科生产的TC7052-25型支腿固定独立式塔式起重机：最大工作幅度70m ，独立高度73m ，最大起重量25t ，末端起重量5.2t 。

TC7052-25塔机70米臂时，起重性能如下：幅度（m ） 3.5～17.521820 23252830起重量（t ） 二倍率 12.5 四倍率2524.22 21.41 18.15 16.42 14.32 13.16 幅度（m ） 33 35 38 40 43 45 48 50 起重量（t ） 二倍率 12.5 11.97 10.89 10.26 9.43 8.94 8.28 7.88 四倍率 11.69 10.86 9.78 9.15 8.32 7.83 7.17 6.77 幅度（m ） 53 55 58 60 63 65 68 70 起重量（t ）二倍率 7.35 7.03 6.58 6.31 5.94 5.71 5.40 5.20 四倍率 6.245.925.475.204.834.604.294.09TC7052-25塔机部件重量表：序号部件各称外型尺寸（m）单位数量单重（t）备注1 起重臂总成71.3×1.73×1.04套118.870吊点位27.6m2 平衡臂总成23.1×3.16×2.92套115.850有吊装吊耳3 塔头总成9.77×1.6套1 5.004 回转支承总成 4.29×3.04×3.29套113.5005 套架12×4.98×4.73节114.5006 基节 2.1×2.1×7.78节1 5.4207 标准节 2.5×2.5×6.22节1 5.3728 压重1 块 4 11.512压重：100.64T9 压重2 块8 6.82410配重（平衡）配置情况总重：28.5T 块 3 5.0块 3 4.51.3 编制依据1.3.1方案编制参考依据《TC7052-25型塔机安装使用说明书》1.3.2 GB5144-2006《塔式起重机安全规程》1.3.3上海庞源建筑机械租赁有限公司《塔式起重机安全操作规程》以及相关规定。

QTZ400(JL7050)自升塔式起重机OPERATING INSTRUCTIONS FOR QTZ400 (JL7050) TOWER CRANE使 用制造许可证M a n u f a c t u r e L i c e n s e :T S 2410615-2012说 明 书江麓机电科技有限公司JIANGLU ELECTROMECHANICAL SCIENCE & TECHNOLOGY CO.,LTD.致用户：感谢您选购和使用江麓牌塔式起重机！为了使您正确使用与维护该设备，操作使用前请仔细阅读本使用说明书。

塔机第一次安装，本公司免费负责指导，用户应提供安装所需的常规工具、人员及场地。

塔机安装调试过程中，因用户未向本公司咨询，或用户不接受、不尊重本公司的指导和建议而引起的事故，本公司不承担任何责任。

塔机第一次安装，用户应预先准备以下安装塔机所需的工具、人员及场地等；●基础：可参考本使用说明书浇筑轨道基础或固定基础，由用户自行制作；●压重：按使用说明书附图备足；●起重机：根据被安装塔机型号分别选用不同吨位的移动式起重机；●有资质的安装队伍；●有比较空旷的组装及安装场地。

●高强度螺栓安装必须使用力矩扳手按说明书要求力矩进行预紧，力矩扳手由用户自备。

本公司致力于产品的不断创新，产品的某些局部作更改时，恕不另行通知！ Dear user:Thank you for your purchase and use of Jianglu brand tower crane!For your proper use and maintenance of the equipment, please read carefully the operating instructions before using this manual.Initially installing the tower crane, the company is responsible for instruction freely. The conventional tools, personnel and site should be supplied by the users according to the requirements of the installation. During the installation and adjustment of tower crane, because the user did not consult to the company, or the user does not accept or is lack of respect for the company's guidance and recommendations, which result in the accidents, the company does not undertake any responsibility.Initially installing tower crane, the tools, personnel and site should be provided in advance by the users according the needs of installing the tower crane.●Foundation: refer to the manual, cast the track base or the fixed base,which is made by the user.●Counterweight: amply supply according to the attached drawing inoperating instructions.●Tower cranes: travelling cranes of different tonnage are used respectivelyaccording to the types of the tower cranes installed;●Qualified installation team;●There is a relatively open spaces of assembly and installation.●High strength bolts must be pre-tightened up by using the torque wrenchaccording to the torque requirements in the operating instructions. Torque wrench is provided by the user.The company is committed to the continuous innovation of the product, some local of product are subject to change without notice!QTZ400(JL7050)自升塔式起重机 OPERATING INSTRUCTIONS FOR QTZ400 (JL7050) TOWER CRANE使用说明书（第一册）公共部分(Volume 1)江麓机电科技有限公司JIANGLU ELECTROMECHANICAL SCIENCE & TECHNOLOGY CO.,LTD.目 录 Contents1. 概述2. 塔机性能和技术指标 2.1 技术性能参数2.2 起重性能表2.3 供电要求3. 塔机工作型式3.1 底架式3.2 底架附着式3.3 独立固定式3.4 固定附着式4. 塔机构造4.1 金属结构4.1.1 底架4.1.2 塔身标准节4.1.3 起重臂4.1.4 平衡臂4.1.5 上、下支座4.1.6 回转塔身4.1.7 塔顶4.1.8 驾驶室4.1.9 爬升架4.1.10 附着架4.2 传动机构4.2.1起升机构4.2.2 变幅机构4.2.3 回转机构4.3 辅助装置4.3.1 液压顶升系统4.3.2 起升绕绳系统4.3.3 小车牵引绕绳系统 4.3.4 起升钢绳 防扭装置 4.4 电控系统4.4.1 概述4.4.2 结构简介4.4.3 原理介绍4.4.4 电气操作4.4.5 安装4.4.6 调试4.4.7 变频器的维护和检查 4.5 电气保护装置及其调整 4.6 主要电器元件表 1. General descriptions2. Performance and technical index for tower crane 2.1 Technical performance parameter2.2 Hoisting performance table2.3 Power supply requirements3. Working versions of tower crane3.1 Undercarriage version3.2 Undercarriage attached version3.3 Independent stationary version3.4 Stationary attached version4. Tower crane structure4.1 Metal structure4.1.1 Undercarriage4.1.2 Tower standard section4.1.3 Jib4.1.4 Counter-jib4.1.5 Upper & lower abutments4.1.6 Slewing tower mast4.1.7 Tower head4.1.8. Cabin4.1.9 Climbing frame4.1.10 Attached frame4.2 Driving mechanism4.2.1 Hoisting mechanism4.2.2 Trolley travel mechanism4.2.3 Slewing mechanism4.3 Auxiliary equipment4.3.1 Hydraulic climbing system4.3.2 Hoisting winding rope system4.3.3 Trolley travel winding rope system4.3.4Anti-twist device of hoisting wire ropes4.4 Electrical control system4.4.1 General descriptions4.4.2 Structure briefing4.4.3 Principle introductions4.4.4 Electrical operation4.4.5 Erection4.4.6 Adjusting and testing4.4.7 Maintenance and inspection of the frequency converter4.5 Electrical protective devices and its adjustment 4.6 Main Electrical components table1.概述江麓QTZ400是一种水平臂、上回转，小车变幅的自升塔式起重机，采用变频调速技术，满足最新国际国内各种设计安全标准。
