下载文档原格式
水泥稳定碎石基层产生裂缝的原因及防治措施水泥稳定碎石基层由于它具有良好的稳定性、耐用性等优点，而被广泛运用在公路与城市道路的建设上，成为我国应用最为广泛的一种半刚性的基层材料之一。
水泥稳定碎石存在着缺点，水泥稳定碎石脆性大且抗变形能力弱，当温度和湿度发生变化的时候，就容易产生裂缝。
裂缝的产生会导致路面的耐用性变弱，强度降低，路面会出现不平整的现象，严重影响了路面的美观和行车舒适性。
综合分析公路与城市道路水泥稳定碎石基层的施工技术特点，探析路面产生裂缝的原因，并从中提出有效防治裂缝的方法，保持路面的美观度和行车舒适度，延长道路使用寿命。
水泥稳定碎石基层产生裂缝的原因1、车辆重复性荷载引发裂缝。
车辆反复性荷载性裂缝通常发生在基层的底部。
在车辆重复荷载的过程中，基层面底部会发生拉应力，当拉应力已经超出所用材料的强度极限时，水泥稳定碎石基层的底部就会产生裂缝。
车辆荷载重复作用下，水泥稳定碎石基层的底部裂缝就会慢慢的扩大并延伸到沥青面层，路面就会显现出裂痕。
2、材料温度胀缩性导致裂缝。
水泥稳定碎石基层是一种半刚性质的材料，是由水、胶凝料和集料混合后组成的。
半刚性材料的脆性很大，对温度具有很强的敏感度，容易产生温度性裂缝。
在温度较低的情况下，水泥稳定碎石材料就会产生膨胀收缩的反应，同时出现路面翘曲的现象。
当水泥稳定碎石材料上面的温度较下面的温度低时，由于材料的深度不一样，使得材料的收缩程度也不一样，最终就会导致路面板出现翘曲的现象，引发路面分裂。
路面板并不是导致路面分裂的主要原因，材料温度的热胀冷缩应力才是导致路面分裂的重要因素。
水泥的水化过程会放出很多的热能，而且水泥稳定碎石材料散热能力弱，再加上沥青表层有麻袋等杂物的覆盖，使得水泥稳定碎石材料内部的温度增加，从而产生膨胀的现象。
而水泥稳定碎石材料外部的温度降低就会产生冷缩的效应。
热胀冷缩的不断交替，形成巨大的拉应力，导致水泥稳定碎石表层的开裂。
3、材料水分干缩引发裂缝。
水稳基层裂缝的成因可能有多种，包括以下几个常见原因：
1. 土质收缩和膨胀：土壤中的含水量变化引起膨胀或收缩，导致基层出现裂缝。
2. 不均匀沉降：基础承载能力不均导致基层沉降不均匀，进而引发裂缝。
3. 施工工艺不当：施工过程中的振动、温度变化、材料性质不符等问题，导致基层产生应力集中从而形成裂缝。
4. 外力作用：地震、地下水涌入、冲刷等外力作用也可能导致基层发生裂缝。
针对水稳基层裂缝的处置方案可以根据具体情况采取以下措施：
1. 加强水分控制：通过合理的排水系统和土壤改良手段，控制基层土壤水分含量，减少土壤膨胀和收缩。
2. 增加基础支撑：通过加固基础、增加基础支撑面积或改善基础结构以提高基层的承载能力。
3. 补强基层：使用适当的材料进行基层补强，如土壤固化剂、加筋材料等，以增加基层的强度和稳定性。
4. 修复裂缝：对已经形成的裂缝进行修复，可以采用填充材料、胶凝材料或其他合适的方法来恢复基层的完整性和稳定性。
5. 定期检测和维护：对于水稳基层，定期进行检测和维护是非常重要的，以及时发现并处理裂缝问题，防止进一步扩大和破坏。
需要根据具体的工程情况和场地条件来确定最适合的处置方案。
因此，在实际操作中，建议咨询专业的工程师或相关领域的专家，以获取准确的评估和建议。
水泥稳定碎石基层产生纵向裂缝的原因分析及处治措施水泥稳定碎石基层是一种常见的路面基层材料，它由水泥、石子和水等成分混合而成。
然而，在使用过程中，往往会出现纵向裂缝的问题，给路面使用带来不便和安全隐患。
下面将针对水泥稳定碎石基层产生纵向裂缝的原因进行分析，并提出相应的处治措施。
一、产生纵向裂缝的原因分析1.基层结构问题：水泥稳定碎石基层的施工工艺和材料选择对纵向裂缝的形成有重要影响。
若基层的密实程度不够，会导致基层变形，同时也会增加裂缝的产生。
2.作用环境的变化：路面基层会受到来自车辆和气候变化等因素的影响，在重载下会造成基层变形，形成裂缝，也可能是因为干湿循环而引起基层收缩膨胀变化，导致纵向裂缝的产生。
3.混凝土固化过程中的收缩变化：在水泥浆混凝土固化过程中，随着水泥的固化，会产生一定的晶体收缩，这种收缩变化有可能导致纵向裂缝的形成。
4.不当的施工方式：基层施工时，如果没有控制好水泥浆混凝土的密实度，或者施工速度过快，也容易造成纵向裂缝的产生。
二、处治措施1.提高材料的质量：在材料选择方面，可以采用合适的石子和水泥混合比例，并选择高质量的材料来制作水泥稳定碎石基层，以提高基层的抗裂性能。
2.加强基层的施工工艺：在施工过程中，可以加强基层的压实与振动，提高基层的密实度，以减少基层的变形，从而降低纵向裂缝的发生概率。
3.采用控制浇筑方式：在混凝土固化过程中采用适当的浇筑方式，控制浇筑的速度，以减少水泥固化过程中的收缩变化，减少纵向裂缝的产生。
4.加强养护措施：在水泥稳定碎石基层施工完成后，应及时进行养护。
在夏季高温天气下，可以采用浇水降温的方式，降低温度对基层的影响，减少纵向裂缝的产生。
5.对已产生的纵向裂缝进行及时修复：若基层已经产生纵向裂缝，应及时进行修复，可以采用填充材料或加强固结的方式进行修复，以降低裂缝的扩大程度。
综上所述，水泥稳定碎石基层产生纵向裂缝的原因有很多，可以从材料、施工工艺和作用环境等方面进行分析。
水泥稳定碎石基层裂缝的成因浅析及防治水泥稳定碎石基层广泛用于路面工程中，其具有强度高、耐久性好等优点。
但在使用中，常常会发现水泥稳定碎石基层裂缝比较严重，影响道路使用和寿命。
因此，对水泥稳定碎石基层裂缝的成因和防治措施进行深入研究非常重要。
一、水泥稳定碎石基层裂缝的成因1.施工不规范水泥稳定碎石基层的施工过程需要严格按照规范进行，如掌握混合比例、完整性等方面要求，但是有些施工单位为了节省成本，可能会忽略这些细节。
这就容易使得水泥稳定碎石基层出现裂缝、凝结不完整等问题。
2. 施工环境不良施工环境也是影响水泥稳定碎石基层裂缝的成因之一。
如果施工现场环境不良，如气温过高、空气湿度太大等，会导致水泥稳定碎石基层的混凝土发生急剧干燥和收缩，致使裂缝不断出现。
因此，在施工之前，要对环境进行仔细评估，尽可能选择适合的环境条件。
3. 设计不合理有时，水泥稳定碎石基层出现裂缝的原因也可能是设计不合理。
如果设计的基层结构不坚固、设计参数不合理，就会影响基层的强度和稳定性，导致水泥稳定碎石基层出现裂缝。
二、水泥稳定碎石基层裂缝的防治1. 设计合理设计需要有合理的设计参数和基层结构，综合考虑地基承载力、水稳性等因素。
同时，要针对性地制定施工方案，进行严格的施工管理。
2. 施工质量控制施工之前，要对施工场地进行评估，确保施工环境的良好。
在施工过程中，要对混合比例、自然固结、振实度、湿度等方面进行有效的控制。
如果出现异常情况，要及时处理，保证施工效果达到要求。
3. 后续养护水泥稳定碎石基层的养护也很重要。
首先要进行初期的养护，保证混合料能够有效的固定在基层上，防止环境因素对基层的影响。
其次，要按照设计要求进行定期检查，及时发现问题并加以处理。
4. 选用高质量的材料水泥稳定碎石基层的质量与材料的质量密切相关。
原料的质量会对基层的强度、耐久性等产生很大的影响。
因此，要选择优质的粗、细骨料和水泥等材料，确保混合料具有高质量和稳定性。
水泥稳定碎石基层的裂缝成因分析与防治对策摘要：本文介绍了水泥稳定碎石基层裂缝以及相关危害，对其成因进行了分析，并且有针对性地提出了相关的优化措施。
关键词：水泥稳定碎石；裂缝成因；解决措施引言：水泥稳定碎石基层被广泛应用于当前的道路施工过程中。
但是水泥稳定碎石基层这种材料在施工过程中很容易受到外界环境因素的影响而产生裂缝，进而导致这种材料的刚度与水稳定性也受到影响，甚至会导致道路工程的路面发生严重的裂缝，影响道路工程的质量。
1各类水泥稳定碎石基层裂缝以及其危害1.1干缩裂缝现象干缩裂缝是由于水泥在硬化的过程中，整体的体积会缩小的问题。
特别是在水泥稳定碎石基层在碾压完成后，由于外界温度变化的影响而导致基层中的水分减少，这样整体水泥的体积就会变小。
对于基层水泥来说，其中的水分主要是分为毛细水与结合水两种，通常情况下随着外界温度的变化，基层水泥中的毛细水首先逐步开始蒸发，此时水泥的体积就会逐渐开始变小，后续过程随着结合水也在逐步的蒸发，进而导致水泥干缩进一步加剧，这样就会导致水泥稳定碎石基层中出现裂缝，影响整体路面工程的质量。
1.2温度裂缝现象通常情况下，水泥稳定碎石基层中水泥掺和量大约在4.5%～5.5%[1]，因此如果水泥稳定碎石内部与外部之间的温差高于25℃，那么就很容易产生温度裂缝。
产生温度裂缝的主要原因，就是因为水稳混合料在进行凝固的过程中，水泥会释放大量的水化热，导致水泥稳定碎石基层中的温度急剧上升，进而使得内部与外部的温差较大出现温度裂缝。
1.3网状裂缝现象网状裂缝的产生是由于道路在施工过程中局部弯沉值过大，进而使得道路局部的应力集中在一个地方，远远超出了水泥稳定碎石基层的强度，这样就会使得其结构被破坏。
网状裂缝是一种较为严重的施工危害，如果在施工过程中遇到下雨天，外界的雨水通过网状裂缝流入到路基中，会严重影响到路基整体的质量，再加上外界车辆的荷载较高，会导致网状裂缝进一步加剧，整体道路工程的安全质量受到影响。
浅谈水稳碎石基层裂缝成因及防治措施近年来，水泥稳定碎石(SMA)作为一种新型路面材料被广泛使用。
但是，在使用的过程中，不可避免地会出现裂缝现象。
本文将从水稳碎石基层裂缝成因、防治措施等方面进行浅谈。
一、水稳碎石基层裂缝成因水稳碎石基层裂缝形成的原因主要有以下几点：1.材料的质量问题。
如果在选材或施工中存在某些不合格的因素，则水稳碎石基层最终会出现开裂现象。
2.不良施工质量。
例如，在太热的天气下，水稳碎石基层的施工质量很可能不会达到理想效果。
3.环境条件。
高温、高湿度等恶劣的气候条件也会影响水稳碎石基层的质量和稳定性。
4.外力因素。
例如，在交通流量较大的路段上，水稳碎石基层受到的外力也会增加，从而导致开裂。
二、水稳碎石基层裂缝防治措施1.科学选材。
在施工之前，必须科学选择符合标准的水稳碎石材料，并进行实验性施工。
2.严格施工。
为了保证水稳碎石基层的质量和稳定性，必须在施工前仔细制定方案，确保施工过程中每一环节的合理性。
3.注意环境。
需要在水稳碎石基层施工前预留充足的时间，了解当地的气候和环境条件，并在选择施工时间时需要考虑到环境因素。
4.聘请专业施工人员。
水稳碎石基层的施工需要严格按照合理的规范进行。
因此，需要有经验丰富的专业施工人员参与进来，以确保施工质量。
5.定期检查、养护。
对水稳碎石基层进行定期的检查和养护非常重要。
如果发现开裂或裂纹出现，需要及时采取措施进行维修和处理。
三、总结水稳碎石基层裂缝防治需采取措施，从选材到养护都要注意及时查看，防止质量过差，以及外力因素造成的影响，避免水稳碎石基层出现开裂的现象，从而保障交通安全和减少维护成本。

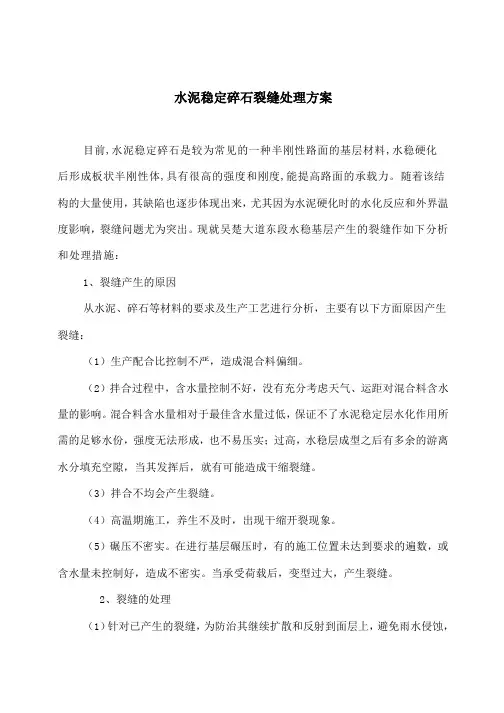

水泥稳定碎石裂缝处理方案目前,水泥稳定碎石是较为常见的一种半刚性路面的基层材料,水稳硬化后形成板状半刚性体,具有很高的强度和刚度,能提高路面的承载力。
随着该结构的大量使用，其缺陷也逐步体现出来，尤其因为水泥硬化时的水化反应和外界温度影响，裂缝问题尤为突出。
现就吴楚大道东段水稳基层产生的裂缝作如下分析和处理措施：1、裂缝产生的原因从水泥、碎石等材料的要求及生产工艺进行分析，主要有以下方面原因产生裂缝：（1）生产配合比控制不严，造成混合料偏细。
（2）拌合过程中，含水量控制不好，没有充分考虑天气、运距对混合料含水量的影响。
混合料含水量相对于最佳含水量过低，保证不了水泥稳定层水化作用所需的足够水份，强度无法形成，也不易压实；过高，水稳层成型之后有多余的游离水分填充空隙，当其发挥后，就有可能造成干缩裂缝。
（3）拌合不均会产生裂缝。
（4）高温期施工，养生不及时，出现干缩开裂现象。
（5）碾压不密实。
在进行基层碾压时，有的施工位置未达到要求的遍数，或含水量未控制好，造成不密实。
当承受荷载后，变型过大，产生裂缝。
2、裂缝的处理（1）针对已产生的裂缝，为防治其继续扩散和反射到面层上，避免雨水侵蚀，阻止水分渗入，防止病害的进一步扩展和蔓延，必须对裂缝进行处理。
用改性乳化沥青来灌缝。
改性乳化沥青在常温和低温时均有着较高的弹性，可随着裂缝的胀缩而发生弹性变形，始终保持其密封作用，可长期、有效地封闭水稳层的裂缝。
（2）对宽度≤3mm的裂缝，先用鼓风机把裂缝周围吹干净后喷灌改性乳化沥青；喷灌后加铺玻璃纤维格栅（网格尺寸为2×2cm）；之后施工设计图纸范围透油层。
（3）对于＞3mm的缝，应进行切缝处理，然后把裂缝周围用鼓风机吹干净，再用注浆机注浆灌缝，注浆灌缝完成后加铺1m宽粘油层（裂缝两侧各0.5m)，铺设网格尺寸为2×2cm的玻璃纤维格栅。
当改性沥青破乳之后形成粘结状态。
（4）裂缝处理完之后，必须尽快做好透油层，期间必须封闭交通。
水泥稳定级配碎石基层裂缝成因分析及防治措施水泥稳定级配碎石基层是道路工程中最为常见的路面结构之一，它具有承载能力和稳定性较好的特点，大大提高了道路使用寿命和安全性能。
然而，在实际使用过程中，水泥稳定级配碎石基层还是会产生各种各样的问题，其中最为严重的就是裂缝问题。
一、裂缝成因分析水泥稳定级配碎石基层裂缝产生的根本原因是由于它所处的环境和承载能力不断变化，从而导致了内部应力的变异，最终导致了裂缝的发生。
更具体地说，以下是裂缝产生的一些重要原因：1. 基层质量不合格水泥稳定级配碎石基层的施工质量对其使用寿命有着非常重要的影响。
如果基层施工质量不合格，就会导致基层内部出现各种问题，例如坍塌、起翘、空洞等，这些问题会加重基层的变形和应力，最终导致裂缝的产生。
2. 大温差及其他气候因素水泥稳定级配碎石基层的使用环境是非常恶劣的，尤其是在一些气候条件不好的地区，例如高寒地区和多雨地区，它很容易受到大温差、高温、低温和雨雪的影响而产生裂缝。
3. 车辆荷载和频次水泥稳定级配碎石基层一般都是用来承受车辆荷载的，因此，高频率和过重的车辆荷载都会对基层的稳定性造成很大的影响。
在长期的车辆荷载下，基层会逐渐出现变形，并且会加重基层内部的应力，最终导致裂缝的产生。
二、裂缝防治措施了解了水泥稳定级配碎石基层裂缝的成因，我们就需要采取相应的措施进行防治了。
以下是一些常见的防治措施：1. 采取合理的施工质量为了避免水泥稳定级配碎石基层在施工过程中出现问题，我们必须要采取合理的施工质量标准，例如要确保基层的材料质量合格、压实度符合标准等。
2. 采取适当的调整及防御策略在高寒地区和多雨地区的道路上，我们应采取相应的防御措施来避免大温差和雨雪对水泥稳定级配碎石基层的影响，例如可以在基层表面进行涂层加固，以防止雨水渗透导致基层内部结构的破坏。
3. 加强养护工作对于水泥稳定级配碎石基层，加强养护工作也是非常关键的。
例如及时清理道路，修补裂缝，进行灰尘控制等措施，可以有效地延长水泥稳定级配碎石基层的使用寿命及防止裂缝的产生。
水泥稳定碎石基层裂缝的成因及解决办法
分析影响高速公路水泥稳定碎石基层出现裂缝的因素，通过具体的工程实践论证，只要在施工过程中充分考虑各种影响因素，采取一些有效的工程措施，减少水泥稳定碎石基层的横向干缩温缩裂缝是可行的。
目前，我国的高速公路沥青商品混凝土路面普遍采用半刚性基层，水泥稳定碎石是较为常见的一种半刚性路面的基层材料，水泥硬化后形成板状半刚性体，提高路面的承载力，具有很高的强度和刚度，有着良好的使用性能。
同时，可以高度机械化施工，对环境污染少，能充分利用当地的材料。
它较早在河北、北京、天津、山东等省市应用，继而江苏、浙江、湖南、湖北、广东等地也陆续采用。
但由于水稳料固有的干缩性、温缩性，表面产生裂缝是不可能完全避免的，而裂缝一旦形成，必然会影响到基层本身、路面面层的稳定性，影响其使用性能。
现通过分析水稳混合料干缩和温缩裂缝的影响因素，采取多种有效措施预防和处理基层开裂，可以在选择材料、配合比设计、施工过程质量控制上严格把关，使裂缝尽可能减少，对于沥青路面使用寿命的延长是能做到的。
下面结合某公路基层的施工情况探讨如何减少基层裂缝。
1原材料选择
1.1水泥
（1）品种不同的水泥具有程度不同的收缩性，如矿渣水泥要比硅酸盐水泥收缩性大。
标号高的水泥收缩性比标号低水泥收缩性大，一般情况选择P.O32.5硅酸盐水泥就能满足施工。
（2）视抗折强度：抗折强度愈大，混合料抵抗内部温度应力的抗拉强度越大，越不易产生温缩裂缝。
施工过程中，检验水泥性能时人们通常重视抗压强度，而抗折强度不足也不会引起足够的重视。
（3）由于基层施工时，需要水泥量较大，有时出现水泥供应困难，水泥生产出后存放期不足，就直接投入混合料拌和，由于水泥在拌和水化过程中产生大量的水化热，使其内部的高温与外部的温度形成温差，在一定条件下产生温度裂缝。
为了能够控制水泥的干缩温缩性能，选择了某厂生产的P.O32.5硅酸盐水泥。
1.2集料
必须严格控制集料中细料的含量和塑性指数，以减少水泥稳定碎石中的粘性成分含量。
通过0.075mm筛孔的颗粒含量宜控制5%以下。
细土的塑性指数要尽可能低，不宜大于4。
如果0.075mm以下粉尘太多，则收缩系数增大，裂缝无疑增加。
（1）粗骨料
花岗岩碎石，碎石规格10～30mm，石屑0～10mm。
（2）细骨料天然河砂，其筛分试验结果和物理性能如表2所示。
2配合比设计
水泥稳定碎石基层配合比设计时，一方面要考虑基层的7d无侧限抗压强度满足设计规范的要求，对于基层要求的强度为3～5Mpa，另一方面要考虑到基层的干缩温缩裂缝。
在设计中必须按照以下要求进行：
（1）混合料配合比设计强度过高容易开裂，交通部JTJ0342000规范标准，高速公路基层R7=3～5MPa。
在满足车载要求的前提下，尽量取中值，通过施工过程的严密组合控制，通过7d潮湿养生，7d龄期只要能取出完整的钻件就行。
（2）在满足设计强度的基础上限制水泥用量，一般水泥剂量应控制在4%～5%之间，绝对不能超过5.5%，如强度偏差大或达不到，应通过调整级配和水泥标号品种及严密控制施工过程碾压成型时间来达到要求。
（3）配合比时限制细集料、粉料用量，集料级配中0.075mm以下颗粒含量不宜大于5%，大骨料宜多点，级配宜取偏粗限，合成级配曲线在中值线下方。
3施工过程控制
3.1含水量
水泥稳定碎石是水泥与集料的水化凝结硬化的产物。
含水量的控制影响到压实度的保证和裂缝的产生。
考虑到混合料在运输、碾压过程中还有水分散失，尤其夏季施工时水分蒸发快，施工过程中对水的含量应控制在比最佳含水量大1%左右。
含水量过小时，基层表层松散，碾压容易起皮，难以压实；含水量过大碾压时粘轮，表面起拱，而且基层成型后水分散失愈多，形成的裂缝愈多。
所以施工过程中含水量要控制适宜。
根据施工时气候条件限制含水量，对于运输距离较
远，运输途中，混合料宜用土工布等覆盖，以减少水分损失。
一天施工中应根据日照强度和风力大小多次调整含水量，一般早、中、晚三次要调整含水量，同时试验人员应在拌和站和摊铺现场用酒精快速烧测含水量，施工操作的前后台通讯联系应方便和顺畅，当现场的含水量与最佳含水量相差大时，要及时通知后场调整含水量。
3.2混合料拌和
拌和时间不拌和必须要充分、均匀、稳定。
拌和时间不足、拌和不均匀，易出现粗细料集中、离析等现象。
混合料铺筑成形后由于不同地段、上下层之间的干缩温缩性不同，易产生裂缝。
3.3混合料摊铺与压实在施工时采用两台摊铺机平行作业，减少混合料的离析现象，混合料摊铺后，应尽快完成碾压，缩短从加水拌和到完成碾压的时间。
如果不及时碾压，水泥就会产生部分凝结作用，再碾压时，就会破坏已形成的水泥胶结作用，就需要消耗压实功，影响压实度，混合料的强度和性能也会下降，抗裂缝能力也下降。
3.4基层养生及交通管制
由于水分参与了水泥的水化反应，水分的散失将影响其正常的反应，从而影响凝结硬化后形成的强度，特别是广东地区气温较高，自然风较大，基层表面的水分蒸发更快，极易产生均匀的裂纹。
水泥稳定碎石下基层施工完成后，及时用薄膜养护，养生期不能小于7ｄ，并且在养生期内要保持薄膜不能被风吹开，基层表面的水分不能蒸发，对于上基层在施工完成后基层表面的毛细水干后布洒透层油保护，在铺筑沥青面层之前尽量封闭交通，以减少车辆荷载的影响，并尽快铺筑面层。
在铺筑面层前要重视水泥稳定碎石基层的清扫工作，清除杂物，否则基层与面层之间结合的不好，易产生薄弱点，造成裂缝等。
4结语
施工中的实践表明，从已经施工的20Km下基层来看，由于该段通道和桥梁建筑物较多，已经施工完成底基层来看，能够肉眼看见的横向贯通裂缝不到10
条。
尽管水泥稳定碎石基层的横向干缩温缩裂缝是不可避免的，只要在施工过程中把好原材料关，做好配合比设计，加强施工过程的质量控制，干缩温缩裂缝的数量就会明显减少。
