时间域激发极化法技术规范

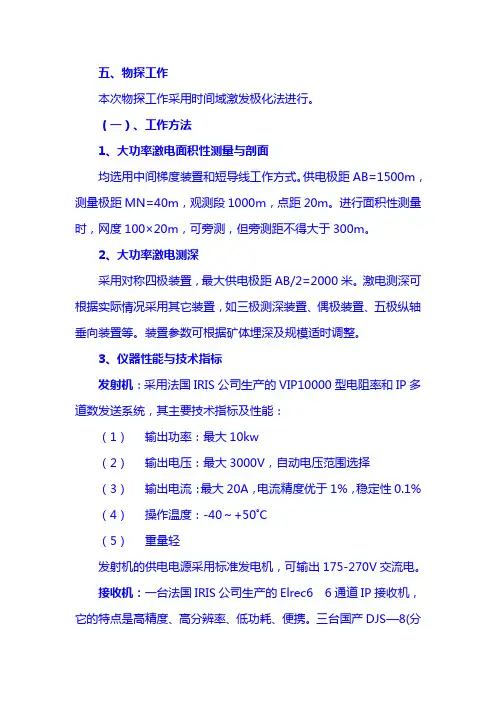

五、物探工作本次物探工作采用时间域激发极化法进行。

（一）、工作方法1、大功率激电面积性测量与剖面均选用中间梯度装置和短导线工作方式。

供电极距AB=1500m，测量极距MN=40m，观测段1000m，点距20m。

进行面积性测量时，网度100×20m，可旁测，但旁测距不得大于300m。

2、大功率激电测深采用对称四极装置，最大供电极距AB/2=2000米。

激电测深可根据实际情况采用其它装置，如三极测深装置、偶极装置、五极纵轴垂向装置等。

装置参数可根据矿体埋深及规模适时调整。

3、仪器性能与技术指标发射机：采用法国IRIS公司生产的VIP10000型电阻率和IP多道数发送系统，其主要技术指标及性能：（1）输出功率：最大10kw（2）输出电压：最大3000V，自动电压范围选择（3）输出电流：最大20A，电流精度优于1%，稳定性0.1%（4）操作温度：-40～+50˚ C（5）重量轻发射机的供电电源采用标准发电机，可输出175-270V交流电。

接收机：一台法国IRIS公司生产的Elrec6 6通道IP接收机，它的特点是高精度、高分辨率、低功耗、便携。

三台国产DJS—8(分别编号为07026、07016、07022)型直流激电接收机。

采用双向短脉冲供电方式，供电周期tc=8秒，占空比R=1，延时td=160ms，基本积分时间tp=40ms，迭加次数5次，供电电流I≥3A。

观测Ⅰ、Vp、M1、M2、M3、M4等六个参量，视电阻率ρS值按ρS＝K ×Vp／I求得，式中K为装置系数，由AB和MN计算求得。

（二）、技术要求1、施工前要对上述四台接收机进行一致性标定。

其技术指标均应符合《时间域激发极化技术规定》（DZ／T0070-93）有关规范要求。

2、导线应选用内阻小、绝缘性能好、轻便、强度高的。

供电导线电阻一般不超过10Ω/km，耐压必须高于发送机的工作电压。

导线的绝缘电阻应每公里大于2MΩ/500V。

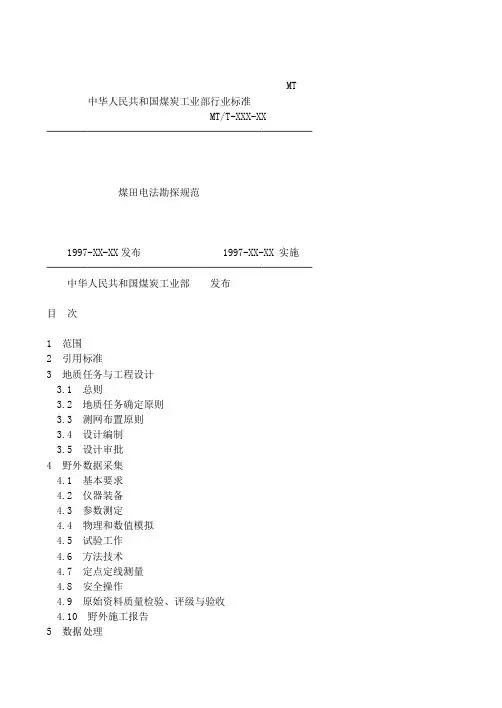

MT 中华人民共和国煤炭工业部行业标准MT/T-XXX-XX──────────────────────────煤田电法勘探规范1997-XX-XX发布 1997-XX-XX 实施──────────────────────────中华人民共和国煤炭工业部发布目次1 范围2 引用标准3 地质任务与工程设计3.1 总则3.2 地质任务确定原则3.3 测网布置原则3.4 设计编制3.5 设计审批4 野外数据采集4.1 基本要求4.2 仪器装备4.3 参数测定4.4 物理和数值模拟4.5 试验工作4.6 方法技术4.7 定点定线测量4.8 安全操作4.9 原始资料质量检验、评级与验收4.10 野外施工报告5 数据处理5.1 一般要求5.2 现场数据处理5.3 数据处理5.4 处理成果质量检验与验收6 资料解释6.1 一般要求6.2 地层电性特征研究6.3 定性解释6.4 定量解释6.5 综合地质－地球物理解释7 报告的编制与审批7.1 总的要求7.2 报告书编制要求7.3 报告的评论与审批制度附录1、电法勘探工程设计书编制提纲附录2、电法勘探报告书编制提纲附录3、电法勘探报告评论书编制提纲中华人民共和国煤炭工业部行业标准煤田电法勘探规范MT/T-XXX-XX───────────────────────────1 范围本规范是煤炭资源勘及其相关地质工作中电法勘探技术的基本准则，凡属煤炭资源勘探及其相关地质工作的项目，其勘探设计编制、野外施工、报告编制和审查验收，必须以本规范为依据。

本规范规定了煤田电法勘探工作的基本要求和技术规则。

本规范适应于煤炭资源地质勘探中的电法勘探工作，其中的技术规定也适应于与煤炭资源相关的各种比例尺地质填图、矿区水文地质工程地质勘查、供水水文地质勘探中的电法勘探工作。

同时也适应于煤矿矿井水文地质、露天煤矿边坡工程地质、矿区环境地质、矿区灾害地质等勘探中的电法勘探工作。

其它地质工作中的电法勘探工作也可参照本规范执行。

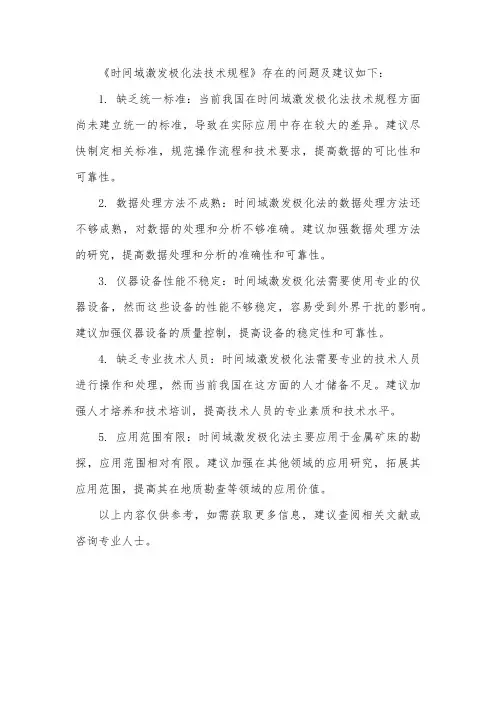

《时间域激发极化法技术规程》存在的问题及建议如下：
1. 缺乏统一标准：当前我国在时间域激发极化法技术规程方面尚未建立统一的标准，导致在实际应用中存在较大的差异。

建议尽快制定相关标准，规范操作流程和技术要求，提高数据的可比性和可靠性。

2. 数据处理方法不成熟：时间域激发极化法的数据处理方法还不够成熟，对数据的处理和分析不够准确。

建议加强数据处理方法的研究，提高数据处理和分析的准确性和可靠性。

3. 仪器设备性能不稳定：时间域激发极化法需要使用专业的仪器设备，然而这些设备的性能不够稳定，容易受到外界干扰的影响。

建议加强仪器设备的质量控制，提高设备的稳定性和可靠性。

4. 缺乏专业技术人员：时间域激发极化法需要专业的技术人员进行操作和处理，然而当前我国在这方面的人才储备不足。

建议加强人才培养和技术培训，提高技术人员的专业素质和技术水平。

5. 应用范围有限：时间域激发极化法主要应用于金属矿床的勘探，应用范围相对有限。

建议加强在其他领域的应用研究，拓展其应用范围，提高其在地质勘查等领域的应用价值。

以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业人士。

激电中梯剖面测量技术要求1.技术设计1.1 装置中间梯度装置在选择AB、MN极距大小时应综合考虑发射机的电流输出能力和接收机与发射机的同步类别，确保一次场ΔU1（或ΔU）足够大（一般应大于10mV）。

中间梯度装置敷设一次供电电极（A、B），可在一个较大的范围内观测，且异常形态简单易于解释常用于普查。

对于中间梯度装置，设计时要注意下述要求：a) 最小AB距应通过对称四极测深试验选择。

在AB距增大时视极化率～AB/2异常曲线变平并不明显增大（对非等比极矩的测深即进入饱和区段）的AB 距为发现该测深点下可极化目标异常的“最小AB距”；如果电源功率允许，在观测仪器检测能力允许的条件（即一次场ΔU1（或ΔU）≥10mV）下，AB距可尽量的大一些。

MN距一般应适合关系式：MN≥（1/50～1/25）AB，还要适应激电中梯想要发现目标体的规模大小，宜让MN距等于测网中的测点距。

激电中梯装置使用大AB距的4个要点：1) 大AB距建立的中间均匀场场区观测面积大，工效高；2) 在均匀大地介质中，大AB距建立的中间均匀场区内水平均匀激发体电流线束是半圆柱体形的，其水平面的中心线与地表AB极连线重合、其半径至少可达0.25AB距。

即至少可激发埋深≤0.25AB距的极化体；3) 激电中梯的AB距大小不是决定视极化率探测深度的关键因素，并不总是存在AB距越大探深越大的正相关关系，AB距大小只是视极化率探深的一个必要因素（即AB距≥“最小AB距”）而不是决定因素；决定激电中梯探深的关键性因素是地下目标极化体的规模大小和它上覆岩（矿）石导电性与激电性的屏蔽强度，也就是地下目标极化体被水平电流（一次场）激发后产生的极化电流（二次场）能否大量有效地穿过它的上覆围岩到达地表被接收机通过MN电极拾取并合格检测出。

4) 在其它条件相同时，大AB距建立的中间均匀场区内的电流密度和ΔU1比小AB距中的小，即减小AB距是提高ΔU1的技术手段之一；用横向中间梯度装置确定矿体走向长度时，允许采用比纵向中间梯度装置有较大的MN极距；b) 观测范围限于装置的中部。

时间域激发极化法技术规程
时间域激发极化法（Time Domain Induced Polarization，TDIP）是一种地球物理勘探技术，广泛应用于矿产勘查、环境地质和工程地质等领域。

该技术利用地下介质对电流的极化效应进行探测，能够提供地下介质的电性参数和含水量等信息，对于矿产勘查和地下水资源的评价具有重要意义。

为了确保时间域激发极化法技术的准确性和可靠性，制定了相应的技术规程。

以下是时间域激发极化法技术规程的主要内容：
1. 仪器设备要求，规定了使用的TDIP仪器设备的技术要求和性能指标，包括发射电极、接收电极、数据采集系统等设备的选用和配置。

2. 野外操作规范，对于在野外进行TDIP勘探的操作规范进行了详细的规定，包括电极布设、电流注入、数据采集等环节的操作流程和注意事项。

3. 数据处理与解释，对TDIP采集的原始数据进行处理和解释的方法进行了规范，包括数据滤波、去除干扰、反演成像等数据处
理技术的应用。

4. 质量控制与质量评价，规定了TDIP数据质量控制的方法和
标准，对数据质量进行评价，确保数据的准确性和可靠性。

5. 安全与环保要求，对于在进行TDIP勘探过程中的安全和环
保要求进行了规定，包括现场作业人员的安全防护和勘探区域的环
境保护等方面。

时间域激发极化法技术规程的制定和执行，能够有效保障TDIP
技术在实际应用中的准确性和可靠性，提高勘探工作的效率和成果。

同时，也为相关行业的技术人员提供了规范和指导，促进了TDIP技
术的进一步发展和应用。

时间域激发极化法技术规定时间域激发极化法（Time Domain Induced Polarization，简称TDIP）是地球物理勘探中常用的一种非侵入式测量技术。

它基于地下材料的电性质差异，通过在地下施加电场激发极化效应，进而测量材料的极化电荷分布和极化电阻率变化，从而推断地下结构和岩土体性质的信息。

在进行时间域激发极化法测量时，应遵循以下技术规定：1. 仪器选择：选择适合进行时间域激发极化法测量的仪器，常见的有时间域电磁法（TEM）和电阻率仪等。

仪器应具备较高的测量精度和稳定性，以保证测量结果的可靠性。

2. 实地勘探：在测量前需对研究区域进行实地勘探，了解地质情况、地下水位变化、地下岩土特性等相关信息，为测量参数的设置提供基础。

3. 组织测量群：根据实际需求，确定测量网格大小和测量孔距。

通常情况下，选取不同的极化电流强度和时间间隔进行测量，以获得更完整的地下信息。

4. 电流设置：根据地下材料的电导率差异和测量目标，合理设置激发电流的大小。

电流过大会引起非线性效应，而电流过小则可能导致信噪比降低。

5. 数据采集与处理：仪器应能准确采集测量信息，并将数据进行实时处理。

常见的数据处理方法包括分离极化效应和非极化效应、计算极化电荷分布和极化电阻率变化等。

6. 结果解释与分析：根据测量数据得出的极化电荷分布和极化电阻率变化，结合地质背景进行分析和解释，推断地下结构和岩土体性质的信息。

7. 结果验证：根据实地情况，验证推断结果的准确性。

可以采取与其他地球物理勘探方法相结合，或与实际地下情况进行对比，以提高推断结果的可信度。

综上所述，时间域激发极化法是一种重要的地球物理勘探技术，在实际应用中需根据地质背景和实测情况进行参数设置和数据处理，以获得准确可靠的地下信息。

时间域激发极化法（Time Domain Induced Polarization，简称TDIP）是一种地球物理勘探方法，通过在地下施加电场激发材料的极化效应，测量极化电荷分布和极化电阻率变化，以推断地下结构和岩土体性质的信息。

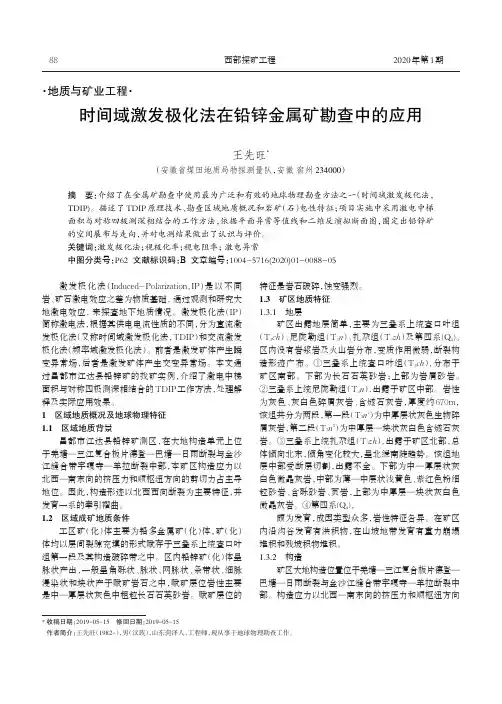

浅谈时间域激发极化(IP)法于金属矿产勘查中的应用摘要：本文根据内蒙古自治区赤峰市某测区的金多金属电法勘查工作，进行了激发极化电阻率法勘查工作，为工区进一步工作提供必要的地球物理依据，大致查明勘查区电场特征，极化异常体的形态、规模等特征。

关键词：时间域激发极化法（IP）；电场特征一、勘查区地质及地球物理特征1、地质特征（1）地层工作区位于大兴安岭东南部，古生物地层区划属华北地层大区内蒙古草原赤峰地层分区；中生代后属于滨太平洋地层区大兴安岭—燕山地层分区。

工作区出露地层有第四系和太古界建平群。

太古界建平群：为角闪钾长变粒岩、斜长角闪岩、绿帘角闪片岩、含石榴斜长二长片岩、绿帘角闪二长片麻岩。

该地层大部被第四系覆盖，未见地层顶底。

第四系: 主要为黄土状亚砂土、亚粘土。

由黄土状亚砂土、亚粘土组成，厚10—100m。

发育柱状节理及水平层理。

（2）构造工作区内没有明显的断裂构造特征。

（3）岩浆岩①、志留纪变质石英闪长岩（Sδo）岩石具变余自形粒状结构，矿物成分∶斜长石（68—75%）、石英（10—15%）、黑云母（2—5%）、绿泥石（10—15%）及不透明矿物（少量）。

黑云母和绿泥石呈空间分布。

②、志留纪变质流纹斑岩（Sλπ）该岩石遭受到韧性变形后而形成绢云石英片岩、二云斜长石英片岩、绿帘黑云斜长石英片岩及长英质糜棱岩。

长英质糜棱岩∶岩石具糜棱结构，碎斑由斜长石（8%）及条纹长石（10%）组成，基质由石英、白云母、黑云母组成，具显微晶质结构。

绢云石英片岩∶岩石具片状构造及鳞片状变晶结构，由绢云母（35%）、石英（60%）及铁质（5%）组成。

二云斜长石英片岩∶片状构造，矿物组成∶石英（60%）、斜长石（20%）、绢云母（10%）、黑云母（10%）及不透明矿物（少量）。

绿帘黑云斜长石英片岩∶片状构造，由石英（50%）、斜长石（30%）、绿帘石（5%）、黑云母（15%）及不透明矿物（少量）。

（2）地球物理特征本区出露的主要岩性有绢云片岩、绿帘片岩、石英岩脉、绿泥斜长片麻岩和砂岩。

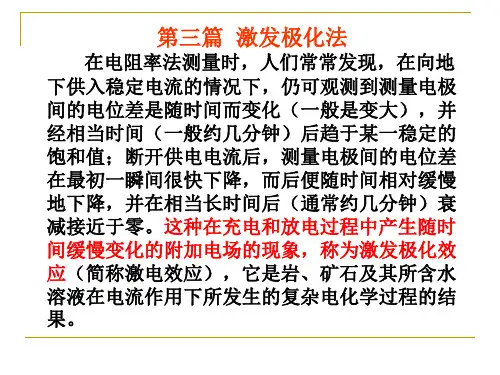

第三章 时间域激发极化法按激电效应的类型，可将激发极化法分为两种：一种是观测在稳定电流激发下电场随时 间变化的激电效应，称为时间域激发极化法。

另一种是观测在交变电流作用下，电场随频率 变化的激电效应，称为频率域激发极化法。

激发极化法可以沿用电阻率法的各种电极装置， 其中时间域激电法中用得比较广泛的有 中间梯度（中梯）、联合剖面（联剖），近场源二极（二极）、对称四极测深（测深）等装置。

而频率域激电法则主要使用偶极—偶极（偶极）装置。

以下以极限视极化率的异常为例，讨论时间域激电法异常的特征。

3.3.1 中间梯度装置的激电异常一、球形极化体的中梯激电异常像电阻率法那样，激电法理论中也是将均匀外电场中的异常视为中梯装置的异常。

均匀 外电场中存在体极化球体时的视极化率公式已在（3.2.32）式中给出。

将该式中的m s 和m 2 改写为ηs 和η2，并考虑到对地面非主剖面上的测点 ) , , ( 0 h y x ， 2 0 2 2 h y x R + + = 。

可得围岩不极化时，体极化球体的视极化率表示式2 / 5 2 0 2 2 2 2 0 2 ) ( 2 h y x x h y M Vs + + - + = h （3.3.1） 式中 )2 1 )( 2 1 ( 6 2 23 02 2 m m h h m + + - » 2 r M V （3.3.2） 其中忽略了（3.2.32）式分母内与测点坐标有关的数值较小的项，而且选用了相对电阻率 1 2 = r r m / 2 。
