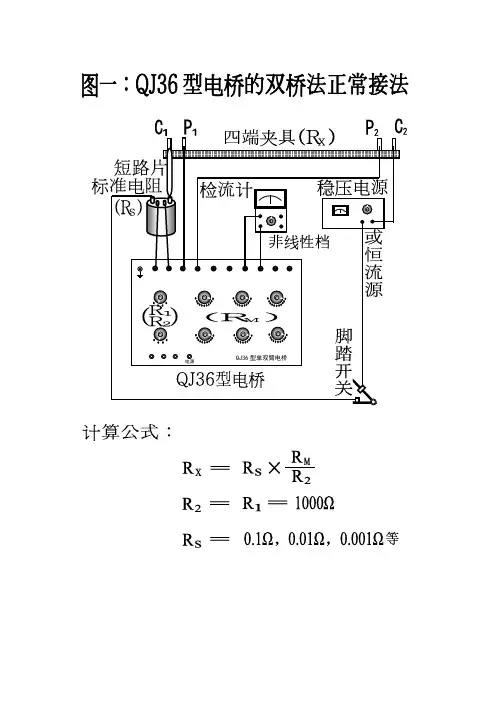

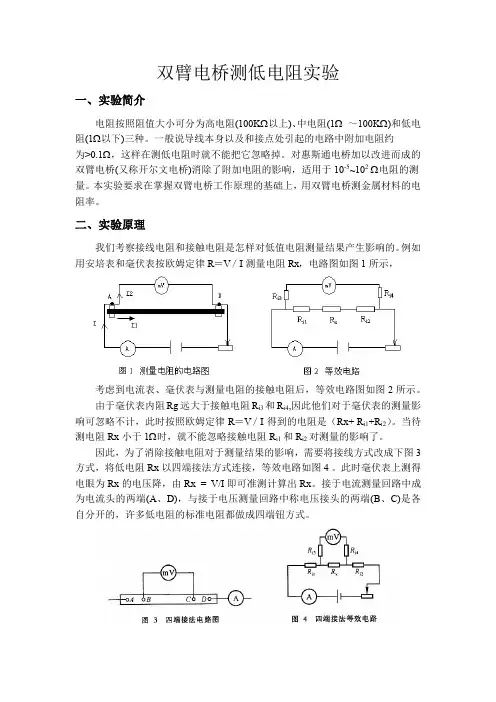

QJ36型电桥的双桥接法简要说明QJ36型电桥做为双臂电桥使用时，电路接法通常如(图一)所示，测量读数可以读到10-6Ω。
但是，当测量更小的电阻时，就显得不够用了。
例如某铜线长1m、截面240mm2，预期电阻为0.0000754Ω，在(图一)所示电路中只能读到0.00007Ω。
为此可以改用(图二)所示电路来测量,可读到10-8Ω,满足要求。
上述两种电路的区别主要有：① RS、RX换位：在(图一)中，标准电阻RS的电势端P1、P2接在QJ36的第1、2号接线柱上，被测电阻RX(也就是四端夹具)的电势端P1、P2接在QJ36的第3、4号接线柱上；在(图二)中，被测电阻RX(也就是四端夹具)的电势端P1、P2接在QJ36的第1、2号接线柱上，标准电阻RS的电势端P1、P2接在QJ36的第3、4号接线柱上。
②计算公式不同：在(图一)中，计算公式为RX ＝RS × RM / R2…………RM 是分子，R2是分母；在(图二)中，计算公式为RX ＝RS × R2 / RM…………R2是分子，RM是分母可以看出比较臂读数RM和比例臂读数R2在两个公式中的位置不同。
使用中的注意事项：接线：仔细照图接线，不要弄错接线柱序号。
(图二)中四端夹具RX的电流端C2到标准电阻RS的电端端C1之间的联线，要用本厂提供的柔性短路片；(图一)中RS的C2端到RX的C1端之间也是这样。
RS和RX的各条联线尽量短而粗，其中只有四端夹具的远端联线不得已要有1m多长，例如(图二)中四端夹具的C1、P1到QJ36的联线。
各条联线与接线柱要尽量压紧，四端夹具的4个夹头要与样品铜棒尽量夹紧。
选参数：在(图二)中，比例臂R1、R2都选100Ω；标准电阻RS选0.001Ω；测量电流选5A；比较臂读数RM约为1400.00Ω以上。
调节：使用前将QJ36的8个旋钮都来回旋几圈，可减小测量误差。
QJ36a直流数字双臂电桥使用说明书苏州凯特尔仪器设备有限公司一、用 途QJ36a直流数字双臂电桥是一种由高稳定精密恒流源、带自校的高精度数字电压表和CPU微处理器组成的5位半台式数字式直流电阻测试仪，其测量结果用6位VFD荧光显示。
该仪器具有价格低廉、测量精度高、性能稳、使用方便等特点，它适用于测量各种电线、电缆的电阻值、各类线圈、电动机、变压器绕组的电阻，特别是具有自校功能（用户备用BZ3标准电阻，就可以校准），提高仪器的精度，省去了操作人员的送检时间。
因此该仪器广泛应用工厂、科研单位的工作场地和实验室。
二、技术指标2．1 使用条件：2．1．1环境温度：20±15℃（校准温度：20±1℃）2．1．2相对湿度：不大于75％RH2．1．3供电电源：220V±10%，50Hz±1Hz2．1．4无剧烈震动和机械冲击2．1．5环境周围无强电磁场干扰2．1．6空气中不含腐蚀气体、灰尘和有害杂质2．1．7通风条件良好2．1．8总技术指标型号QJ36a直流数字双臂电桥测量范围0.001μΩ-200Ω七档量程最小分辨力0.001μΩ量程测量范围分辨力测试电流（可换向）准确度等级电流倍率200μΩ 0-199.999μΩ 0.001μΩ ±10A0.2% 0.707/1/1.414 2 mΩ 0-1.99999mΩ 0.01μΩ ±10A 0.1% 0.707/1/1.414 20 mΩ 0-19.9999mΩ 0. 1μΩ ±1A 0.05% 0.707/1/1.414 200 mΩ 0-199.999mΩ 1μΩ ±0.1A 0.05% 0.707/1/1.414 2Ω 0-1.99999Ω 10μΩ ±0.01A 0.05% 0.707/1/1.414 20Ω 0-19.9999Ω 100μΩ ±1 mA 0.05% 0.707/1/1.414 200Ω 0-199.999Ω 1mΩ ±0.1mA 0.05% 0.707/1/1.414 显示5½ 荧光显示电源220V供电功耗25W尺寸(W)450 mm×(H)150 mm×(D)400mm温度补偿15.0℃～25.0℃重量7kg2．2 量程、测量范围、分辨力及基本误差产品在标准条件(20±1℃)下符合表 1规定表 1量程 测量范围 分辨力 测试电流 基本误差200μΩ 199.999μΩ 0.001μΩ 10A ±（0.2%读数值+3字） 2mΩ 1.99999mΩ 0.01μΩ 10A ±（0.1%读数值+3字） 20mΩ 19.9999mΩ 0.1μΩ 1A±（0.05%读数值+3字） 200mΩ 199.999mΩ 1μΩ 0.1A2Ω 1.99999Ω 10μΩ 10mA±（0.05%读数值+3字） 20Ω 19.9999Ω 100μΩ 1mA200Ω 199.999Ω 1 mΩ 0.1 mA ±（0.05%读数值+3字） 2．3 温度的影响产品在(20±5℃)条件下，误差如表 2所示表 2量程 测量范围 分辨力 测试电流 基本误差200μΩ 199.999μΩ 0.001μΩ 10A ±（0.3%读数值+3字） 2mΩ 1.99999mΩ 0.01μΩ 10A ±（0.2%读数值+3字） 20mΩ 19.9999mΩ 0.1μΩ 1A ±（0.1%读数值+3字） 2mΩ 199.999mΩ 1μΩ 0.1A2Ω 1.99999Ω 10μΩ 0.01A±（0.1%读数值+2字） 20Ω 19.9999Ω 100μΩ 1mA200Ω 199.999Ω 0.1mΩ 0.1mA如用BZ3标准电阻进行现场标定，QJ36a的精度可以大大提高2．4 温度附加误差产品在偏离20±1℃的情况下工作，环境温度每变化多端10℃所引起的附加误差应不超出基本误差值。

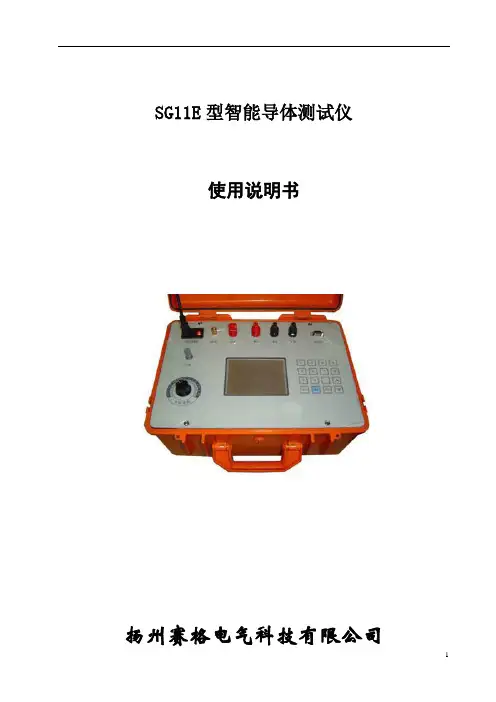

SG11E型智能导体测试仪使用说明书扬州赛格电气科技有限公司一、概述SG11E型智能导体电阻测试仪，本测试装置为综合性测试系统，仪器设计为便携式或台式二种结构，主要由先进的多功能一米导体夹具(尤其适合绞联电缆)或专用在线导体夹具（无需剪断电线或电缆），这样既符合了产品质量标准，又减少了不必要的浪费。
仪器内部采用高精度数字电压表、宽量程高稳定直流恒定电流源，微处理机系统等部分组成，多功能导体夹具由特殊导电合金精密加工而成，接触良好，导电性能好，有快进和慢进功能，具有定位精度高等特点。
是新一代电线、电缆和其它导体直流电阻的专用测试仪器，是传统凯尔文电桥的更新换代产品。
仪器能根据不同型号的电缆自动选择合理的测试电流，以最快速度显示准确的测试结果。
配有RS－232接口与计算机通讯，客户能进行数据分析和管理，仪器和大屏幕液晶显示器的采用使得该仪器人机界面良好，操作简单方便，是直流电阻测试工作中的首选设备。
非常适合于各电线电缆厂，合金材料厂、高等院校、科研单位对金属导体材料的研究和检测之用，既可以测量导线每米长度电阻、体电阻率和质量电阻率。
本智能仪器技术性能能满足国际电工委员会（IEC）468和国标GB/T3048.4导体直流电阻试验标准。
同时可以在线检测，测量数据符合标准，为企业节约材料，质量源头得到控制。
工作效率进一步提高。
二、主要特点1、本仪器包括了直流电桥、复射式检流计、放大式检流计、恒流电源和标准电阻等附件的功能，改变了繁琐测试方法。
采用5位液晶显示，读取直观，测量精度高，重复性好，操作方便。
2、测量范围宽：0 ~ 2 KΩ最小分辨率：0.01μΩ准确度：0.05%3、根据测温仪测出的温度,电桥自动换算成20℃标准电阻值。
4、根据用户需要可分别测出1米的电阻率和1千米的电阻率.5、无需剪断电线或电缆，实现在线测试。
这样既符合了产品质量标准，又减少了必要的浪费。
提高了产品生产效率。
6、采用先进的人机对话，屏幕菜单提示，自动进行温度修正，自动计算电阻率和误差。

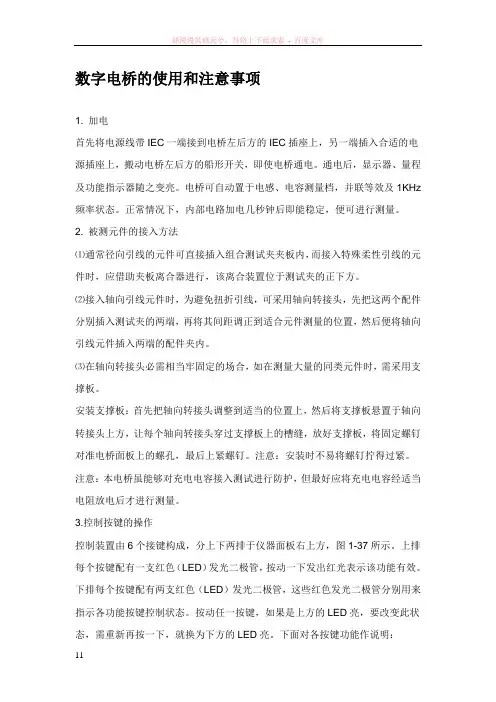

数字电桥的使用和注意事项1. 加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。
通电后，显示器、量程及功能指示器随之变亮。
电桥可自动置于电感、电容测量档，并联等效及1KHz 频率状态。
正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。
2. 被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。
⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。
⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。
安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，最后上紧螺钉。
注意：安装时不易将螺钉拧得过紧。
注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。
3.控制按键的操作控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。
上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。
下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。
按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。
下面对各按键功能作说明：⑴LC－－R按键此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。
电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。
若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。
qj型电桥测电阻实验报告一、实验目的1、掌握 QJ 型电桥测量电阻的原理和方法。
2、学会正确使用 QJ 型电桥测量电阻，并了解其测量精度。
3、熟悉电阻箱、检流计等仪器的使用方法。
二、实验原理QJ 型电桥是一种比较测量法，用于精确测量电阻。
它的基本原理是基于电桥平衡条件。
电桥由四个电阻 R1、R2、Rx 和 Rs 组成，其中 Rx 为待测电阻，Rs 为可调标准电阻，R1 和 R2 为已知固定电阻。
在电桥的对角线上接入检流计 G。
当电桥平衡时，检流计中无电流通过，即 B、D 两点电位相等。
此时，满足以下平衡条件：R1/R2 ＝ Rx/Rs通过调节 Rs 的值，使电桥达到平衡，从而可以计算出待测电阻 Rx 的值：Rx ＝ R1×Rs ／ R2三、实验仪器1、 QJ 型电桥。
2、电阻箱。
3、检流计。
4、直流电源。
5、待测电阻。
四、实验步骤1、熟悉实验仪器的使用方法，了解各旋钮的功能。
2、按照电路图连接好实验电路，注意连接线路要牢固，避免接触不良。
3、估计待测电阻的阻值范围，选择合适的比例臂（R1/R2）。
4、将电阻箱作为标准电阻 Rs，先将其阻值调到较大值。
5、接通直流电源，调节 Rs 的值，使检流计指针接近零位。
6、逐步减小 Rs 的阻值，直至检流计指针指零，此时电桥达到平衡。
7、记录下平衡时 Rs 的值以及比例臂的值。
8、改变比例臂，重复上述步骤，测量多次，取平均值以减小误差。
五、实验数据记录与处理｜测量次数｜比例臂 R1/R2 ｜标准电阻 Rs（Ω）｜待测电阻 Rx （Ω）｜｜｜｜｜｜｜ 1 ｜ 1:1 ｜ 5000 ｜ 5000 ｜｜ 2 ｜ 1:10 ｜ 50000 ｜ 50000 ｜｜ 3 ｜ 10:1 ｜ 500 ｜ 5000 ｜平均值：Rx ＝（5000 ＋ 50000 ＋ 5000）／ 3 ＝16667 Ω六、误差分析1、仪器误差：实验仪器本身存在一定的精度限制，如电阻箱的刻度误差、检流计的灵敏度等。

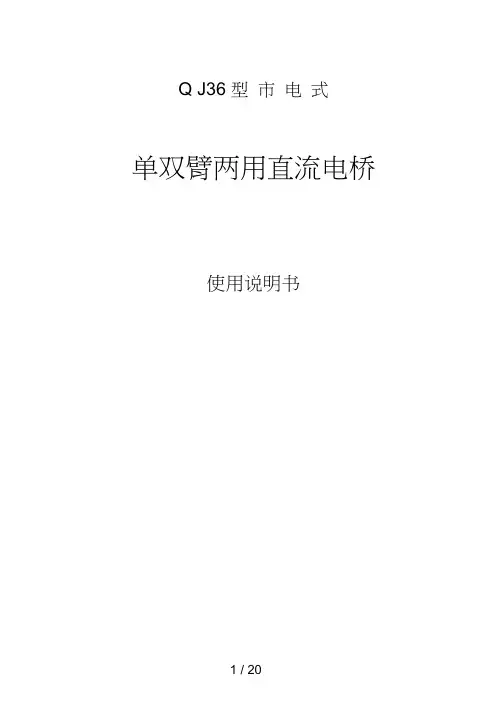

Q J36 型市电式单双臂两用直流电桥使用说明书目录一、概述 (1)二、技术数据 (2)三、原理 (4)四、结构 (7)五、使用说明 (7)六、注意事项 (13)七、维修 (15)八、成套性 (15)九、保用期限 (17)十、保管 (17)一、概述QJ36 型市电式单双臂两用流电桥，是本厂在原QJ36 型单双臂两用直流电桥的基础上改革创新而成的一款精密电工测量仪器。
原QJ36 型单双臂两用直流电桥既具备准确度高、灵敏度高、调节性好的专业水准，又具备物理模型明晰、面板结构直观的教学优势，因而被广泛应用在法定计量、科研生产、实验教学等众多领域中。
但是这款备受欢迎的高档电桥也有缺憾：其一，不能直接以市电充当工作电源；其二，面板上没有配备本机检流计；其三，作为双桥使用时，需要在机外搭建一条大电流电路（“体外循环”），因而购置比较操心，使用不够干练。
本厂出品的QJ36 型市电式单双臂两用直流电桥，面板采用13 端钮的创新布局，直插市电，无“体外循环” ，用户可使用本机检流计，也可外接检流计，妥善解决了上述历史遗留问题，极大地方便了使用者，充分发挥并进一步提升了原QJ36 型单双臂两用直流电桥的技术特色。
1．本仪器准确度等级为0.02 级。
2．本仪器测量范围如下:单桥:10 2〜106Q 双桥：10 -6〜10 2Q3. 本仪器各桥臂电阻值的冷态校验端子如下:R l：P N1〜R X单（右）；R2 : P N2〜外接检流计（右）；R M : P X1〜外接检流计（右）；R' M : P X2〜R X单（右）；4. 根据上述第3 款内容,本仪器也能作为精密级可变电阻箱使用。
技术数据1 .本电桥可使用在周围空气温度20 ± 8 C,相对湿度w 80%和不含有害杂质气体的环境中工作。
2 .当温度20 ± 5 C,相对湿度w 80%，并按使用规则选用电压及各桥臂阻值，其各量程温误差，应符合如下要求：在满足测量灵敏度的前提下，电源电压应就低不就高。

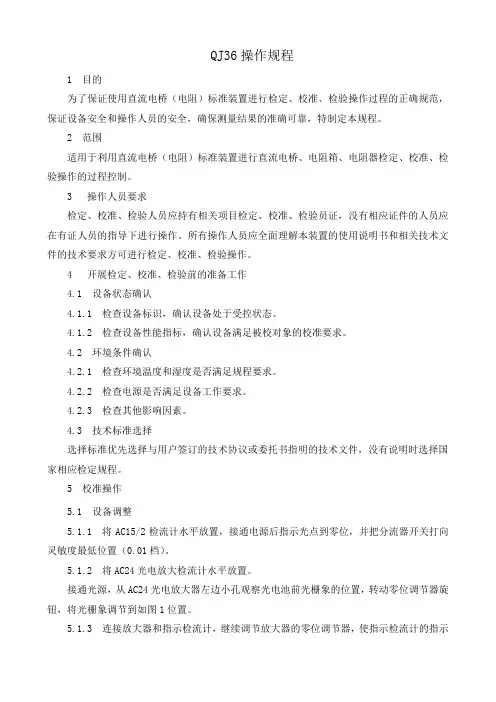

QJ36操作规程1 目的为了保证使用直流电桥（电阻）标准装置进行检定、校准、检验操作过程的正确规范，保证设备安全和操作人员的安全，确保测量结果的准确可靠，特制定本规程。
2 范围适用于利用直流电桥（电阻）标准装置进行直流电桥、电阻箱、电阻器检定、校准、检验操作的过程控制。
3 操作人员要求检定、校准、检验人员应持有相关项目检定、校准、检验员证，没有相应证件的人员应在有证人员的指导下进行操作。
所有操作人员应全面理解本装置的使用说明书和相关技术文件的技术要求方可进行检定、校准、检验操作。
4 开展检定、校准、检验前的准备工作4.1 设备状态确认4.1.1 检查设备标识，确认设备处于受控状态。
4.1.2 检查设备性能指标，确认设备满足被校对象的校准要求。
4.2 环境条件确认4.2.1 检查环境温度和湿度是否满足规程要求。
4.2.2 检查电源是否满足设备工作要求。
4.2.3 检查其他影响因素。
4.3 技术标准选择选择标准优先选择与用户签订的技术协议或委托书指明的技术文件，没有说明时选择国家相应检定规程。
5 校准操作5.1 设备调整5.1.1 将AC15/2检流计水平放置，接通电源后指示光点到零位，并把分流器开关打向灵敏度最低位置（0.01档）。
5.1.2 将AC24光电放大检流计水平放置。
接通光源，从AC24光电放大器左边小孔观察光电池前光栅象的位置，转动零位调节器旋钮，将光栅象调节到如图1位置。
5.1.3 连接放大器和指示检流计，继续调节放大器的零位调节器，使指示检流计的指示在分流器逐步转换至×0.1及×1时调到零位。
5.1.4 把测量仪器与放大器的输入端相接，并把接线柱前的金属罩罩好。
5.1.5 FB871/a型直流精密电源预热30分钟。
将光源接通和所有导线接好后应稳定1小时，重新调整零位后可使用。
5.2 两端式测量5.2.1 当测量102～106Ω值时，采用两端式电桥，接线参照QJ36使用说明书。

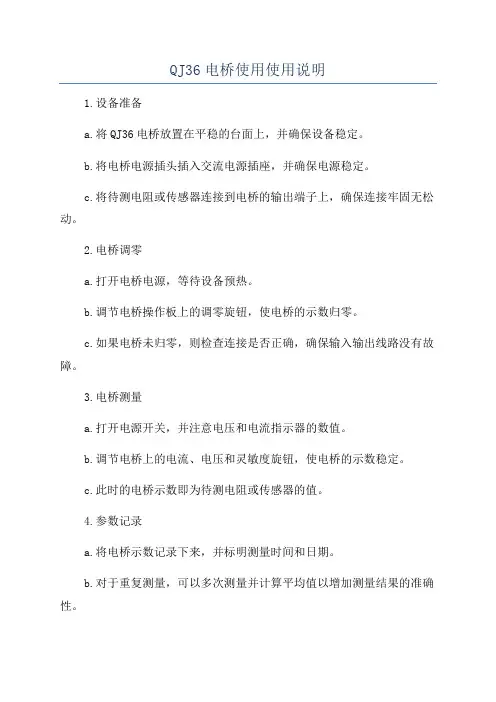

QJ36电桥使用使用说明1.设备准备a.将QJ36电桥放置在平稳的台面上，并确保设备稳定。
b.将电桥电源插头插入交流电源插座，并确保电源稳定。
c.将待测电阻或传感器连接到电桥的输出端子上，确保连接牢固无松动。
2.电桥调零a.打开电桥电源，等待设备预热。
b.调节电桥操作板上的调零旋钮，使电桥的示数归零。
c.如果电桥未归零，则检查连接是否正确，确保输入输出线路没有故障。
3.电桥测量a.打开电源开关，并注意电压和电流指示器的数值。
b.调节电桥上的电流、电压和灵敏度旋钮，使电桥的示数稳定。
c.此时的电桥示数即为待测电阻或传感器的值。
4.参数记录a.将电桥示数记录下来，并标明测量时间和日期。
b.对于重复测量，可以多次测量并计算平均值以增加测量结果的准确性。
c.如果测量结果与预期值有较大偏差，则可能存在测量误差或故障，请检查设备和连接线路。
5.清洁与维护a.在使用完毕后，关闭电源开关，并拔掉电源插头。
b.使用干净的布或软刷清理电桥表面，避免灰尘和杂物进入设备。
c.定期检查设备连接线路的牢固性，并进行必要的维修和更换。
需要注意的是，QJ36电桥是一种较为精密的仪器，在使用过程中需要注意以下事项：-避免在高温、潮湿或有强磁场的环境中使用电桥，这可能会影响测量结果的准确性。
-避免将电桥暴露在剧烈的振动和冲击下，这可能会损坏仪器内部的零件。
-在测量传感器参数时，确保传感器与电桥之间的连接稳固，避免产生接触不良导致的误差。
-对于不熟悉电桥操作的用户，建议在操作过程中仔细阅读设备的使用手册，或者接受相关培训和指导。
总之，QJ36电桥是一种功能强大、实用可靠的测量仪器，正确使用电桥并遵循上述使用说明可以保证测量结果的准确性和可靠性。
QJ36B测试原理说明文件1、普通双臂电桥测试原理：普通双臂电桥使用标准电压源，被测量电阻串在桥臂上，通过选择档位和电阻使桥臂平衡，通过观察检流计来判定平衡，通过电桥公式计算，通过电阻开关和倍数确定电阻大小。
当电阻过小时，检流计上的电压信号会很微弱，一般用于毫欧级到欧姆级电阻测量。
2、低电阻双臂电桥测试原理：为了测量更低电阻值，QJ19 QJ36等对低电阻测量进行优化，使用高稳定性恒流源，恒流源大小根据被测电阻选择，使用标准电阻和被测电阻做为桥臂，不同的被测电阻使用不同的标准电阻，通过选择档位和电阻调节盘使桥臂平衡，通过高精度检测计判定平衡，通过公式计算，通过电阻开关和倍数确定电阻大小。
由于电阻测量是通过电桥平衡计算出来的，电流大小影响的是检流计的敏感度，并不直接参与电阻计算，所以测量精度较高，可测量微欧级电阻。
缺点是系统较复杂，测量过程很繁琐，对测量人员专业性要求比较高。
即要根据被测电阻大小确定合适的电流，选择对应标准电阻和对应档位，选择检流计对应档位，最后还要计算才能得出测量结果。
而且如果选择电阻不合适，或者检测计档位选择不合适，或者操作流程有误，轻则测量结果和实际结果会有很大偏差，重侧仪器产生重大损伤，永久性影响测量结果。
而且高精度标准电阻，高精度恒流源，高精度检流计价值不菲，整套匹配成本很高。
3、传统微欧计和电流法电阻测试仪原理：传统微欧计和市场上很多的电流法直流电阻测试仪，采用欧姆定律，使用恒流源，通过不同的被测电阻使用不同的测试电流，然后通过AD采集取得电压值，通过欧姆定律计算电阻值。
优点是一般都是数字化，测量简单，但一般都需要自己选择电流和电阻档位。
缺点是高精度的恒流源制作困难，想要实现非常精确的电流控制和电流测量实际是非常困难的，所以常用精度不高，一般在0.5级以内，精度超过0.5级要么标称有水分，要么成本较高，价格昂贵。
4、QJ36B测量原理：由于高精度的恒流源实现和高精度的电流测量比较困难，但高稳定性的恒流源实现比较容易。
第1篇一、前言电桥是一种常用的测量仪器，主要用于测量电阻、电容、电感等电学量。
电桥的原理是利用电路的平衡条件，通过调节电桥中的元件，使电桥达到平衡状态，从而实现被测电量的测量。
本文将详细介绍电桥的使用方法、注意事项及维护保养，以帮助用户正确、安全地使用电桥。
二、电桥的种类1. 指针式电桥：通过指针指示测量结果，结构简单，操作方便，但精度较低。
2. 数字电桥：采用数字显示，精度高，功能丰富，但价格相对较高。
3. 自动电桥：自动完成测量过程，无需人工干预，适用于批量测量。
4. 智能电桥：集成了多种测量功能，可进行电阻、电容、电感、频率等测量，具有较高智能化水平。
三、电桥的使用方法1. 指针式电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）根据被测电量的种类，选择合适的电桥电路。
（3）将待测元件接入电桥电路中，注意正负极性。
（4）调整电桥中的标准电阻，使电桥达到平衡状态。
（5）读取指针指示的测量结果。
2. 数字电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）根据被测电量的种类，选择合适的电桥电路。
（3）将待测元件接入电桥电路中，注意正负极性。
（4）根据电桥说明书，设置测量参数。
（5）按下测量按钮，读取数字显示的测量结果。
3. 自动电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）将待测元件接入电桥电路中，注意正负极性。
（3）按下测量按钮，电桥自动完成测量过程。
（4）读取数字显示的测量结果。
4. 智能电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）根据被测电量的种类，选择合适的电桥电路。
（3）将待测元件接入电桥电路中，注意正负极性。
（4）根据电桥说明书，设置测量参数。
（5）按下测量按钮，智能电桥自动完成测量过程。
（6）读取数字显示的测量结果。
四、电桥使用注意事项1. 确保电桥处于良好状态，如有损坏，请及时更换。
2. 使用电桥时，请遵守操作规程，防止误操作。
3. 电桥使用过程中，注意保持环境清洁，避免灰尘和水分进入电桥内部。

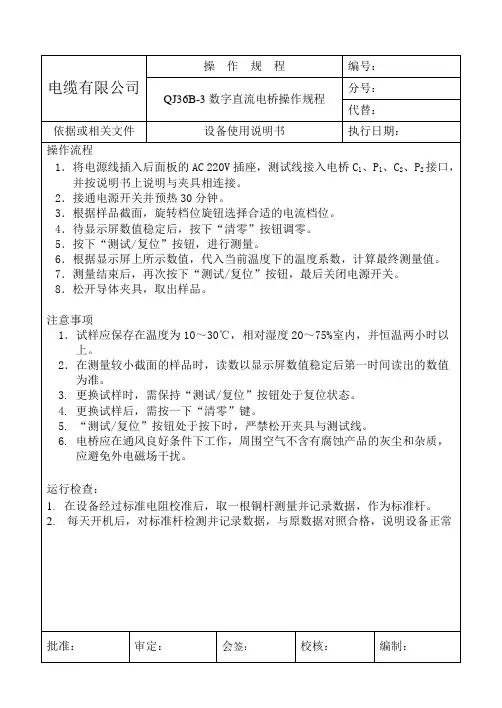

四川金瑞电工有任公司QJ36B-2型数字电桥操作规程编号编制部门文件性质编制日期执行日期1适用范围测试电线电缆等导体电阻需配合电桥一起使用.2 测试参数2.1测量范围宽：0 - 2 KΩ最小分辨率：0.01μΩ准确度：0.05%2.2根据测温仪测出的温度,电桥自动换算成20℃标准电阻值。
2.3根据用户需要可分别测出1米的电阻率和1千米的电阻率.2、各量程主要参数见表1量程测试电流分辨率测量范围基本误差200μΩ10A 0.01μΩ0-199.99μΩ±(0.4℅Rx＋0.1℅Rm) 2mΩ10A 0.1μΩ0-1.9999mΩ±(0.15℅Rx＋0.05℅Rm) 20mΩ1A 1μΩ0-19.999mΩ±(0.08℅Rx＋0.02℅Rm) 200mΩ0.5A 10μΩ0-199.99mΩ±(0.04℅Rx＋0.01℅Rm) 2Ω100mA 100μΩ0-1.9999Ω±(0.04℅Rx＋0.01℅Rm) 20Ω100mA 1mΩ0-19.999Ω±(0.04℅Rx＋0.01℅Rm) 200Ω10mA 10mΩ0-199.99Ω±(0.04℅Rx＋0.01℅Rm) 2kΩ1mA 100mΩ0-1.9999kΩ±(0.03℅Rx＋0.01℅Rm) 3 操作步骤3.1将电源线插入AC220V插座，测试线接入电桥C1、P1、P2、C2。
如图-1。
3.2将电桥的电源开关合上，电桥显示“欢迎使用”。
3.3按确定键并选择合适的量程开关，电桥显示“请选择量程开关”。
3.4 按确定键并选择合适的量程开关，电桥显示“请选择量程开关”。
按确定键电桥显示表格见表2，表3，表4，表5，“圆实心线”按上、下键选择“圆实心线”、“扁形线”、“其它”。
3.5按确定键电桥显示“铜”按上下键选择“铝排”、“硬铝线”、退火线“。
导体温度系数见表-6。
3.6.按确定键电桥显示:输入参数：实心线、铜温度℃长度m线径mm按上、下键和数字键输入相关参数。
单臂电桥：（测量11欧姆以下的小电阻）
1、测量电池电压大于1.3V；
2、机械调零；
3、把外接电源和外接检流计选择开关选至“内”；
4、用万用表通断挡判断三个绕组首位端；
5、粗测电动机直阻；
6、把首先测量绕组的首位端分别接入单臂电桥；
7、按下“B”充电2分钟；
8、选择倍率（很重要）；
9、四个旋钮拧到测量数值；
10、按下“G”键，调整；
11、测量完毕后松开“G”，拔起“B”；
12、关闭电源，读数（四位有效数字）；
13、把四个旋钮都拧到“0”。
14、打扫现场。
双臂电桥：（测量11欧姆以上的大电阻）
1、测量电池电压大于1.3V；
2、调零；
3、用万用表通断挡判断三个绕组首位端；
4、粗测电动机直阻；
5、把首先测量绕组的首位端分别接入双臂电桥（电流压电压）；
6、按下“B”充电2分钟；
7、把灵敏旋钮拧到最小；
8、一边旋转灵敏旋钮一边调零，直到灵敏度到最大，然后再把灵敏度旋钮拧至最小；
9、选择倍率（很重要）；
10、旋钮拧到测量数值；
11、按下“G”键，一边旋转灵敏度旋钮一边调整，直到灵敏度最大；
12、测量完毕后松开“G”，拔起“B”；
13、关闭电源，读数（四位有效数字）；
14、打扫现场。
Q J36 型市电式单双臂两用直流电桥使用说明书目录一、概述 (1)二、技术数据 (2)三、原理 (4)四、结构 (7)五、使用说明 (7)六、注意事项 (13)七、维修 (15)八、成套性 (15)九、保用期限 (17)十、保管 (17)一、概述QJ36型市电式单双臂两用流电桥，是本厂在原QJ36型单双臂两用直流电桥的基础上改革创新而成的一款精密电工测量仪器。
原QJ36型单双臂两用直流电桥既具备准确度高、灵敏度高、调节性好的专业水准，又具备物理模型明晰、面板结构直观的教学优势，因而被广泛应用在法定计量、科研生产、实验教学等众多领域中。
但是这款备受欢迎的高档电桥也有缺憾：其一，不能直接以市电充当工作电源；其二，面板上没有配备本机检流计；其三，作为双桥使用时，需要在机外搭建一条大电流电路（“体外循环”），因而购置比较操心，使用不够干练。
本厂出品的QJ36型市电式单双臂两用直流电桥，面板采用13端钮的创新布局，直插市电，无“体外循环”，用户可使用本机检流计，也可外接检流计，妥善解决了上述历史遗留问题，极大地方便了使用者，充分发挥并进一步提升了原QJ36型单双臂两用直流电桥的技术特色。
1．本仪器准确度等级为0.02级。
2．本仪器测量范围如下:单桥:102～106Ω双桥：10-6～102Ω3.本仪器各桥臂电阻值的冷态校验端子如下:R1：P N1～R X单(右); R2：P N2～外接检流计(右);R M：P X1～外接检流计(右); R′M：P X2～R X单(右);4.根据上述第3款内容,本仪器也能作为精密级可变电阻箱使用。
一、技术数据1．本电桥可使用在周围空气温度20±8℃,相对湿度≤80%和不含有害杂质气体的环境中工作。
2．当温度20±5℃,相对湿度≤80%，并按使用规则选用电压及各桥臂阻值，其各量程温误差，应符合如下要求：被测电阻R X之接线电阻值应≤0.001Ω,如在测量中达不到这一要求时,可在测量中减去接线电阻值。
N XΩ,跨接电阻r应小于0.01Ω。
（1）零位电阻值≤0.012Ω。
（2）电桥示值的允许变差如下:①测量臂电阻示值变差≤0.001Ω②比例臂电阻示值:>10Ω时,变差≤0.004Ω≤10Ω时,变差≤0.02Ω（5）电桥电路与外壳之间的绝缘电阻≥1000MΩ。
（6）电桥电路与外壳之间应耐受频率为50H Z的正弦波交流电压500V,历时1分钟而不击穿。
三、原理本电桥简化原理线路如图1所示：图1 QJ36型单双臂两用直流电桥简化线路图图中：S1及S2——比例臂选择开关。
R1及R2——比例臂电阻。
I……Ⅳ——R M及R′M电阻箱式测量臂的读数盘。
K1及K2——检流计通断按钮。
K3————检流计短路按钮。
K4———电源通断按钮。
1及2——双电桥时接标准电阻（R N）的端钮。
3及4——双电桥时接未知电阻（R X）的端钮。
5及6——单电桥时接未知电阻（R X）的端钮。
7及8——接检流计（G）的端钮。
9及10——单电桥时接电源（E）的端钮。
11————静电屏蔽端钮。
按照测量需要和使用规则，分别可以组成单电桥和双电桥的测量线路：1、单电桥测量线路原理图如图2所示图2 QJ36型直流电桥的单电桥测量线路原理图测量时利用测量臂R M的调节，使检流计指零，得单电桥测R1量被测电阻R X 的计算式：R X = ——·R M （Ω）2、双电桥测量线路原理图如图3所示：图3 QJ36型直流电桥的双电桥法测量线路原理图图中：r 1～r 4——外接连线电阻r 0————外接跨线电阻R 2S ——外接电流转向开关。
R P ——外接可变电阻器（箱）A ——直流安培表（根据电路中所需电流而定）。
测量时，利用测量臂R M 和R ′M 的联动调节，使检流计指零，得双电桥测量被测电阻R X 计算式：（跨线电阻≤0.001Ω时）R X = ——·R N （Ω）当调换R X 和R N 的位置时:R X = ——·R N （Ω）式中: R M =R ′MR 1=R 2 四、结 构所有测量臂的6个读数盘，2个比例臂转换开关，4个按钮及13个接线柱等都装在铝制安装板上，并装在机箱内。
所有转换开关的接触元件全部采用银铜复合材料制成。
电阻元件材料采用锰铜材料制成，便于保证仪器的正确性和稳定性。
为了消除外界泄漏电流的干扰，在结构上还具有静电屏蔽端钮，便于与检流计和外接元件等连接接地之用。
五、使用说明（一） 单电桥法测量步骤：1．图1中的1～11号端钮是老式接法。
之所以要保留该图，原因有三：表达原理简洁明了：与老用户脸熟；老式产品还在销R MR 1 R M R 1售。
新式仪器的单电桥测量线路按图4连接，同时可参阅图1、图2。
图4 QJ36型电桥的单桥法测量接线图2．将检流计上方的“单－双桥”转换开关从“空”档调到“单”档。
3．根据被测电阻R X估计值的大小，按表1选择合适的电源电压。
具体方法是：调节检流计左下方的“灵敏度”旋钮，该旋钮又是“量程/电源适配区间”选择旋钮，旋钮周围按顺时针标有被测电阻范围100－101－102－103－104－10-1－10-2－105－106－10-3－10-6 ，单位是欧姆（Ω），这个数字链正好对应了电源电压从0.2V连续递增到5V的变化顺序,表明不同大小的R X需要不同大小的测量电压.调节该旋钮不必很精确,电压越高(顺时针旋转)则灵敏度越高,但电阻元件发热越多，会造成指针飘移甚至烧毁元件。
所以只要灵敏度够用，电压尽量就低不就高。
开机前应将该旋钮逆时针转到底，以便使仪器从电流最小（也是灵敏度最小）状态开始工作，这样即使电桥偏离平衡态很远，检流计的偏转也不超量程，一方面能保护检流计，更重要的是接下来调节桥臂时（先调高位测量盘），能根据检流计判断调节的方向是否正确；反之，若一开机电流就很大，检流计指针超量程偏在某一边，无论怎样调节桥臂，都看不出指针偏转力度是在减小还是在增大，成为盲调乱试。
初学者操作不得要领，调平费时甚至烧坏仪器，多数都是没有想清楚这一层逻辑关系。
随着电桥被初步调平，谨慎增大电流（也是提高灵敏度），使检流计原来的微小偏移得以放大，以便指示操作者进一步调平，从次高位测量盘逐步调到最低位，类似调天平，从大砝码调到小砝码。
一般地，当转动各位测量盘来调平电桥时，若把仪器误差前一位所对应的盘转动±1档，检流计对应的偏转量能有1格左右，可以认为仪器灵敏度已足够高，只要调节仪器误差本位盘使检流计指零，则检流计的残余偏转已小于公认的视觉识别阈±0.1格，当然更小于仪器误差，调平过程已收敛到位。
4. 根据被测电阻R X的估计值, 按表1选择合适的R1、R2数值，尽量令R M读数盘的最高位（×1000Ω）被利用，至少用到次高位（×100Ω），以保证测量结果的有效数位足够多。
5．测量中、低电阻时，每根外接导线的电阻均不应大于0.001Ω。
6．准备工作做好后，按动面板右上角的电源开关（红色），通电预热5分钟。
调节检流计右下方的“调零”旋钮，使检流计指针准确指零。
当变动某个桥臂电阻或电源电压之后，要记住给检流计重新调零。
7．先按下“粗”按钮（面板左下角），使检流计接通；再按下“电源（两）”按钮（面板左下角）使电源接通，此时检流计指示有偏转。
调节R M读数盘使检流计指零，松开“电源（两）”按钮将电源切断。
8．再按下“细”按钮（面板左下角），顺次按下“电源（两）”按钮，发现检流计还有偏转，再次调节R M 读盘使用检流计指零，松开“电源（两）”按钮。
此时可求得被测电阻值为R X = R M ·—— （1）9．电阻元件发热原因有二：电压太高或通电时间太长。
测量中应经常松开“电源（两）”按钮，以免元件发热引起指针飘移、测量读数不稳。
10．如果检流计灵敏度不能满足测量要求，可将检流计左方的钮子开关掷向“外”档，另选AC15、AZ19等型号的高灵敏度检流计（本厂有售），接到本电桥面板左上角的“外接检流计”接线柱上。
11．测试完毕应将“单-双桥”转换开关恢复到“空”档；“灵敏度”旋钮逆时针旋到底；关闭电源开关；令“粗”、“细”、“电源（两）”按钮释放（向上弹起）；R 1、R 2、R M 的各读数盘置于中间档位较好；置于零位并不妥当，下次误开机容易过电流。
（二） 双电桥法测量步骤：1.测量线路按图5所示进行连接（同时参见图1及图3 所示）。
2． 将检流计上方的“单-双桥”转换开关从“空”档调到 “双”档。
3.根据被测电阻R X 估计值的大小，按表2选择合适的电源电压。
具体方法是:调节检流计左下方的“灵敏度”旋钮(又是“量R 1 R 2程/电源适配区间”选择旋钮)，旋钮周围按顺时针标有被测电阻范围100－101－102－103－104－10-1－10-2－105－106－10-3－10-6，单位是欧姆（Ω），这个数字链正好对应了电源电压从0.2连续递增到1.5V的变化顺序,表明不同大小的R X需要不同大小的测量电压。
调节该旋钮不必很精确，电压越高（顺时针旋转）则灵敏度越高，但电阻元件发热越多，会造成指针飘移甚至烧毁元件，在使用双桥时尤其明显。
所以，只要灵敏度够用，电压尽量就低不就高。
开机前应将该旋钮逆时针转到底，测量中谨慎增大。
图5 QJ36型电桥的双桥法测量接线图仪器面板左下角有一个“电源（两）”按钮，按下该按钮，电源接通；释放该按钮，电源切断。
在调整桥臂、观察检流计的过程中，“电源（两）”按钮只能点动（短时接通，随手释放），不允许持续通电，双臂电桥尤其要注意。
4. 根据被测电阻R X的估计值，按照表2和公式R M=R X R 1/R N ，选择合适的R N 值（即尽量接近R X ），进而选择合适的R 1、R 2数值（R 2恒等于R 1），尽量令R M 读数盘的最高位（×1000Ω）被利用，至少用到次高位（×100Ω），以保证测量结果的有效数足够多。
5. R X 、R N 的每根外接导线的电阻均不应大于0.001Ω。
6．准备工作做好后,按动面板右上角的电源开关(红色),通电预热5分钟.调节检流计右下方的“调零”旋钮，使检流计指针准确指零。
当变动某个桥臂电阻或电源电压之后，要记住给检流计重新调零。
7．先按下“粗”按钮（面板左下角），使检流计接通；再按下“电源（两）”按钮（面板左下角）使电源接通，此时检流计指示有偏转。
调节R M 读数盘使检流计指零，松开“电源（两）”按钮将电源切断。
8．再按下“细”按钮（面板左下角），顺次按下“由源（两）”按钮，发现检流计还有偏转，再次调节R M 读数盘使检流计指零，松开“电源（两）”按钮。
此时可求得被测电阻值为R X = R N · ————— （Ω） （2）9．以上8款要求R N 尽量接近R X ，此外还要求R N ≤ R X 。
