双臂电桥使用方法及接线图解

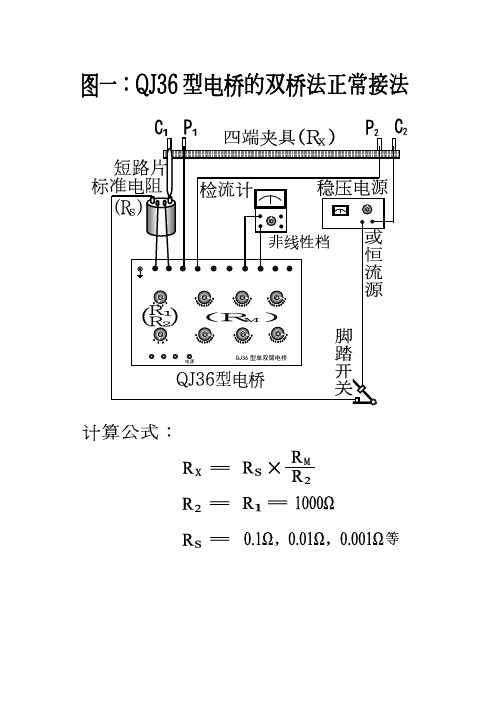

QJ36型电桥的双桥接法简要说明QJ36型电桥做为双臂电桥使用时，电路接法通常如(图一)所示，测量读数可以读到10-6Ω。

但是，当测量更小的电阻时，就显得不够用了。

例如某铜线长1m、截面240mm2，预期电阻为0.0000754Ω，在(图一)所示电路中只能读到0.00007Ω。

为此可以改用(图二)所示电路来测量,可读到10-8Ω,满足要求。

上述两种电路的区别主要有：① RS、RX换位：在(图一)中，标准电阻RS的电势端P1、P2接在QJ36的第1、2号接线柱上，被测电阻RX(也就是四端夹具)的电势端P1、P2接在QJ36的第3、4号接线柱上；在(图二)中，被测电阻RX(也就是四端夹具)的电势端P1、P2接在QJ36的第1、2号接线柱上，标准电阻RS的电势端P1、P2接在QJ36的第3、4号接线柱上。

②计算公式不同：在(图一)中，计算公式为RX ＝RS × RM / R2…………RM 是分子，R2是分母；在(图二)中，计算公式为RX ＝RS × R2 / RM…………R2是分子，RM是分母可以看出比较臂读数RM和比例臂读数R2在两个公式中的位置不同。

使用中的注意事项：接线：仔细照图接线，不要弄错接线柱序号。

(图二)中四端夹具RX的电流端C2到标准电阻RS的电端端C1之间的联线，要用本厂提供的柔性短路片；(图一)中RS的C2端到RX的C1端之间也是这样。

RS和RX的各条联线尽量短而粗，其中只有四端夹具的远端联线不得已要有1m多长，例如(图二)中四端夹具的C1、P1到QJ36的联线。

各条联线与接线柱要尽量压紧，四端夹具的4个夹头要与样品铜棒尽量夹紧。

选参数：在(图二)中，比例臂R1、R2都选100Ω；标准电阻RS选0.001Ω；测量电流选5A；比较臂读数RM约为1400.00Ω以上。

调节：使用前将QJ36的8个旋钮都来回旋几圈，可减小测量误差。

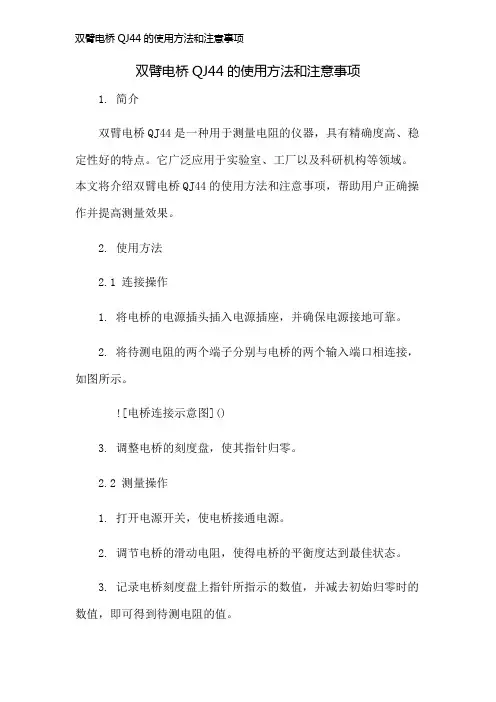

双臂电桥QJ44的使用方法和注意事项1. 简介双臂电桥QJ44是一种用于测量电阻的仪器，具有精确度高、稳定性好的特点。

它广泛应用于实验室、工厂以及科研机构等领域。

本文将介绍双臂电桥QJ44的使用方法和注意事项，帮助用户正确操作并提高测量效果。

2. 使用方法2.1 连接操作1. 将电桥的电源插头插入电源插座，并确保电源接地可靠。

2. 将待测电阻的两个端子分别与电桥的两个输入端口相连接，如图所示。

![电桥连接示意图]()3. 调整电桥的刻度盘，使其指针归零。

2.2 测量操作1. 打开电源开关，使电桥接通电源。

2. 调节电桥的滑动电阻，使得电桥的平衡度达到最佳状态。

3. 记录电桥刻度盘上指针所指示的数值，并减去初始归零时的数值，即可得到待测电阻的值。

4. 如果需要多次测量同一电阻或者不同电阻，应先断开电源，等待电桥冷却后再进行下一次测量。

3. 注意事项3.1 安全使用1. 使用前应仔细阅读电桥的使用说明书，并按照要求操作。

2. 在操作过程中，应注意操作规范，避免操作失误引发意外事故。

3. 在连接电源时，应确保电源插头与插座配套，并插入良好接地的插座。

3.2 正确操作1. 测量前应检查电桥是否正常运行，如电源是否正常供电，指针是否灵敏等。

2. 在调节滑动电阻时，应小心调节，避免过度调节导致电桥失衡。

3. 测量结果应及时记录，并注意保留小数点位数，提高测量精度。

3.3 保养维护1. 使用完毕后，应断开电源，并将电桥器材清洁干净。

2. 定期检查电桥的连接线是否有损坏或老化，如有问题及时更换。

3. 如发现电桥出现故障或者异常情况，应及时联系售后服务人员进行维修或更换。

以上便是双臂电桥QJ44的使用方法和注意事项的详细介绍。

希望对用户能有所帮助，正确使用电桥并注意安全事项，以保障测量的精确性和安全性。

如有任何问题，请及时与相关专业人员联系。

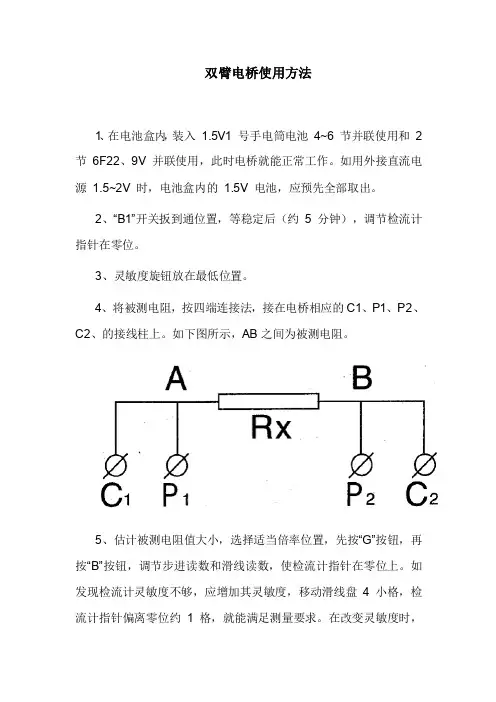

双臂电桥使用方法
1、在电池盒内，装入1.5V1 号手电筒电池4~6 节并联使用和2 节6F2
2、9V 并联使用，此时电桥就能正常工作。

如用外接直流电源1.5~2V 时，电池盒内的1.5V 电池，应预先全部取出。

2、“B1”开关扳到通位置，等稳定后（约5 分钟），调节检流计指针在零位。

3、灵敏度旋钮放在最低位置。

4、将被测电阻，按四端连接法，接在电桥相应的C1、P1、P2、C2、的接线柱上。

如下图所示，AB之间为被测电阻。

5、估计被测电阻值大小，选择适当倍率位置，先按“G”按钮，再按“B”按钮，调节步进读数和滑线读数，使检流计指针在零位上。

如发现检流计灵敏度不够，应增加其灵敏度，移动滑线盘4 小格，检流计指针偏离零位约1 格，就能满足测量要求。

在改变灵敏度时，
会引起检流计指针偏离零位，在测量之前，随时都可以调节检流计零位。

被测电阻按下式计算：
被测电阻值=倍率读数×（步进读数+滑线读数）
被测电阻范围与倍率位置选择按下表：
倍率被测电阻范围（Ω）
×100 1.1~11
×10 0.11~1.1
×1 0.011~0.11
×0.1 0.0011~0.011
×0.01 0.00001~0.0011。

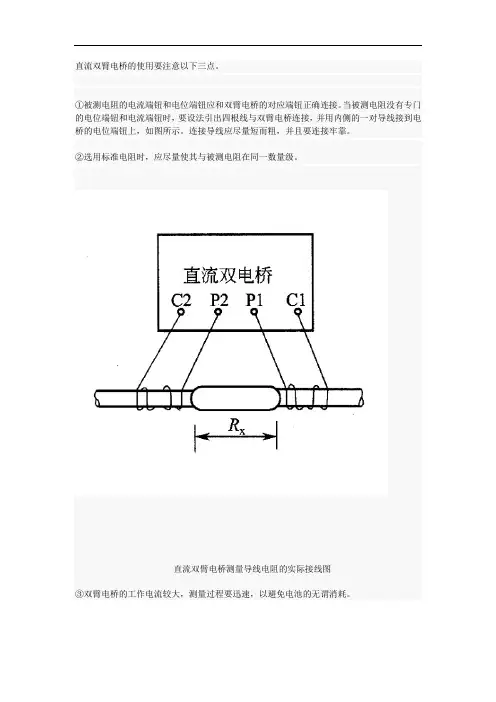

直流双臂电桥的使用要注意以下三点。

①被测电阻的电流端钮和电位端钮应和双臂电桥的对应端钮正确连接。

当被测电阻没有专门的电位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内侧的一对导线接到电桥的电位端钮上，如图所示。

连接导线应尽量短而粗，并且要连接牢靠。

②选用标准电阻时，应尽量使其与被测电阻在同一数量级。

直流双臂电桥测量导线电阻的实际接线图
③双臂电桥的工作电流较大，测量过程要迅速，以避免电池的无谓消耗。

QJ44双臂电桥的使用方法QJ44双臂电桥使用方法1.简介QJ44双臂电桥是一种用于测量电阻和电容的仪器。

它通过将待测电阻或电容接入电桥电路中，通过调节电桥的各个参数来使电桥平衡，从而测量出待测元件的数值。

本文将详细介绍QJ44双臂电桥的使用方法。

2.器材准备在开始使用QJ44双臂电桥之前，首先需要准备以下器材：________●QJ44双臂电桥主机●待测电阻或电容●直流电源●连接线●测量仪器（如万用表）3.连接电路将待测电阻或电容与QJ44双臂电桥主机连接。

连接方法如下：________●将待测电阻或电容的两个端口分别与两个臂K1和K2连接。

●将一个端口与电平P连接。

●将另一个端口与电平Q连接。

4.设置参数在连接电路之后，需要设置QJ44双臂电桥的参数以使电桥平衡。

按照以下步骤进行参数设置：________●将调节旋钮转至最小值。

●打开直流电源，并调节电源的输出电压，使其达到所需测量的范围。

●利用电桥主机上的调节旋钮，调节臂K1和K2上的电阻或电容值，使电桥尽可能平衡。

5.电桥平衡通过调节电桥的参数，使其平衡，即相等电压条件下，电桥电流为零。

具体步骤如下：________●逐步调节电桥主机上的调节旋钮，观察电桥的示数变化。

●当示数开始稳定并接近零时，即可认为电桥已经平衡。

6.测量结果电桥平衡后，通过示数可以得到待测电阻或电容的数值。

可使用连接的测量仪器（如万用表）进行测量，将仪器连接至电桥的输出端口。

7.结束使用在完成测量后，将直流电源断开，将待测电阻或电容与QJ44双臂电桥主机断开连接。

清理使用过程中的残留物，并将所有器材妥善存放。

附件：________本文档没有涉及附件。

法律名词及注释：________本文档没有涉及法律名词及注释。

双臂电桥QJ44的使用方法和注意事项一、使用方法1.连接电路：首先将被测物安装在沿一直线的两端，然后将电桥的两个输出端接在被测物的两端，接线方式要保持一致。

2.开启电源：将电桥从电源上取下，拧松调节旋钮，然后慢慢旋转电源开关，调整电源至110V左右。

3.校准电阻：在测量之前需要进行电桥的校准，方法是在被测电阻桥臂中加入一个已知的标准电阻，如果电桥显示平衡，则说明标准电阻与被测电阻一致。

校准时需要调节电桥上的标定旋钮，将电桥调至平衡位置。

4.测量电阻：通过调节调节旋钮，使电桥显示为零，这样就得到了被测电阻的准确电阻值。

5.再次校准：如果测量之后需要进行第二次的校准，可以重复上述步骤，确保测量的准确性。

二、注意事项1.清洁仪器：使用前和使用后应及时清洁仪器，以保持仪器的灵敏度和准确性。

2.避免干扰：尽量避免与其他电磁干扰源放置在一起。

在使用过程中，应注意避免频繁靠近强磁场或电磁辐射源。

3.小心操作：在使用时要小心操作，避免对电桥造成损坏或误操作。

切勿用力拧紧旋钮，以免损坏仪器。

4.防止过载：在连接电路时，应注意切勿过载，以免影响测量结果或对仪器造成损害。

5.注意安全：在使用电桥时应注意电压安全，不得随意接触高压电源和电路。

同时，应注意防止触电，以免造成意外事故。

6.将仪器放置在通风干燥的地方，避免潮湿和高温环境对仪器的影响。

7.定期维护：定期维护电桥，检查仪器是否正常工作，如有故障需要及时修理或更换配件。

总结：双臂电桥QJ44是一种常用的电阻测量仪器，使用时需要连接电路、校准电阻、测量电阻等步骤。

使用时需要注意仪器的清洁、避免干扰、小心操作、防止过载、注意安全等方面的注意事项，以确保仪器的正确使用和安全。

同时，定期维护和检查仪器也是保证仪器工作正常的重要步骤。
