直流电力电源充电模块EDU01L说明书

使用说明书OPERATION MANUAL MODEL:1000便携式交直流电源基本使用说明书在使用本产品之前，请务必先仔细阅读本使用说明书。

请务必妥善保管好本书，以便日后能随时查阅(保留备用)。

请在充分理解内容的基础上，正确使用。

可从本公司官网下载使用说明书(PDF文件)。

开始使用前，请务必阅读以下内容为确保使用安全和避免损坏移动电源，首先请阅读“安全注意事项”(第5-7页)和“操作注意事项”(第5-9页)。

还请仔细阅读本说明书，确保正确使用移动电源。

请在使用移动电源的同时参阅本说明书以熟悉本移动电源阅读本说明书时，请尝试给设备充电并熟悉电源的操作步骤。

这样可以使您更好地了解本移动电源。

请务必妥善保管好本说明书。

请使用前测试移动电源并注意如下事项如因错误使用本公司产品而导致您设备的任何损坏，本公司不承担任何责任。

▇本说明书适用于1000户外电源。

▇因产品改进，产品规格和说明书的内容可能有所变更，恕不另行通知。

访问深圳市本公司以获得最新版本的说明书。

▇本说明书中所用的图像和屏幕截图可能与实际产品不同。

（图片仅供参考）▇在未经允许的情况下，严禁对本使用说明书的内容进行复制。

目录基本使用说明书_______________________________________1一、安全注意事项_____________________________________5二、操作注意事项_____________________________________7三、物料清单_________________________________________9四、概述____________________________________________104.1产品简介：_________________________________104.2主要特点：_________________________________104.3技术指标___________________________________114.3.1技术参数_____________________________114.3.2负载参考时间_________________________13五、功能接口说明____________________________________145.1接口标识___________________________________145.2接口说明___________________________________15六、使用说明________________________________________166.1如何给电池充电______________________________166.2如何使用直流输出说明_______________________186.3如何使用LED照明灯_________________________206.4如何使用交流输出口_________________________206.5注意事项____________________________________22七、应用领域________________________________________237.1应用领域：__________________________________23八、质保服务________________________________________248.1：保修条款__________________________________24产品保修卡__________________________________________25合格证______________________________________________26一、安全注意事项为保护您和他人免受伤害或保护您的设备免于损坏，请阅读以下全部信息后再使用您的设备。

HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册-K-DO01 16通道24VDC数字量输出模块使用说明书重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。

警告图标：表示存在风险，可能会导致安全隐患。

提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。

目录1.概述 (1)2.接口说明 (2)2.1IO-BUS (3)2.2模块底座与端子板 (3)2.3现场信号接线说明 (8)2.4模块地址跳线 (11)2.5模块的防混淆设计 (12)3.指示灯说明 (12)4.其他特殊功能说明 (13)4.1诊断功能 (13)4.2现场电源保护 (13)4.3通道输出限流 (14)4.4冗余功能 (15)4.5输出故障安全 (17)5.工程应用 (18)5.1端子板选型说明 (18)5.2端子板跳线 (18)5.3端子板辅助电源 (19)5.4应用注意事项 (20)6.尺寸图 (21)7.技术指标 (21)K-DO0116通道24VDC数字量输出模块1.概述K-DO01模块时K系列硬件16通道24VDC数字量输出模块，安装在K-DOT01底座上，通过DB37电缆与继电器端子板相连，输出16路继电器开关量信号驱动现场设备。

K-DO01模块支持带电热插拔，支持冗余配置，支持多种DO输出类型：常开或常闭，干触点或湿触点，湿触点需要外接辅助电源并通过跳线选择。

模块不直接驱动现场设备，与继电器端子板配置使用。

24VDC数字量输出信号经端子板隔离和转换后，可以驱动AC110/220V交流负载，也可以驱动DC24/48V直流负载。

继电器端子板安装有保险，湿触点输出容量0.5A/通道，干触点最大输出容量4A/通道。

当外接负载DC24/48V、AC110/220V大于5A或DC110/220V大于1A时，可采用端子板在外扩大电流继电器方式。

K-DO01模块每个输出通道单独进行故障输出组态，可在主控模块通讯中断或发生通道输出故障时，保持上一拍数据或输出预设安全值，以适应不同的现场需求。

第1篇一、适用范围本规程适用于中贵天然气管道变电所GZDW系列直流电源系统的充电模块操作，其它类似设备参照执行。

二、操作前的准备1. 操作人员需持有特种作业操作证（低压电工）及以上等级证书，具备电气专业基础知识，并经过GZDW系列直流电源柜专业培训。

2. 熟悉设备工作原理、结构及故障处理方法，以及本规程的人员方可进行操作。

3. 操作和检修时至少由两名电气专业人员进行，其中一人操作，一人监护。

三、操作步骤1. 开启充电模块前，确保充电室内通风良好，严禁火种。

2. 按充电机直流输出接线柱上的“+”和“-”标记，用充电连线相应的接到蓄电池“+”和“-”极上。

3. 转动电流值的调整旋钮，使充电电流调整到规定值。

充电过程中需有人看管，经常查看充电情况及电解液温度的变化，并及时调整充电的电流值。

4. 保持充电室内通风良好，严禁火种。

5. 停止充电时，必须先切断电源，然后拆除充电连线。

6. 在充电过程中需要增加或减少蓄电池时，应按停止充电的程序进行。

7. 在充电过程中如交流电源突然中断，应及时按停止充电开关停止充电，待交流电源恢复后再按上述充电程序进行充电。

四、注意事项1. 操作过程中，严禁触摸带电部分，以防触电事故发生。

2. 操作人员应穿戴劳保着装，如绝缘手套、绝缘鞋等。

3. 操作过程中，严禁酒后操作，确保操作安全。

4. 操作完成后，对充电模块进行清洁，保持设备整洁。

5. 定期检查充电模块的运行状况，发现异常情况及时上报并处理。

五、维护保养1. 定期检查充电模块的接线、接触器、电流表等部件，确保其正常运行。

2. 检查充电模块的散热器、风扇等部件，确保其清洁无尘，散热良好。

3. 定期对充电模块进行清洁，保持设备整洁。

4. 检查充电模块的绝缘性能，确保设备安全运行。

六、紧急处理1. 发现充电模块故障，立即停止充电，切断电源，隔离故障点。

2. 对故障点进行排查，确定故障原因，并采取相应措施进行处理。

3. 如遇紧急情况，应立即通知相关人员，并采取必要的安全措施，确保人员安全。

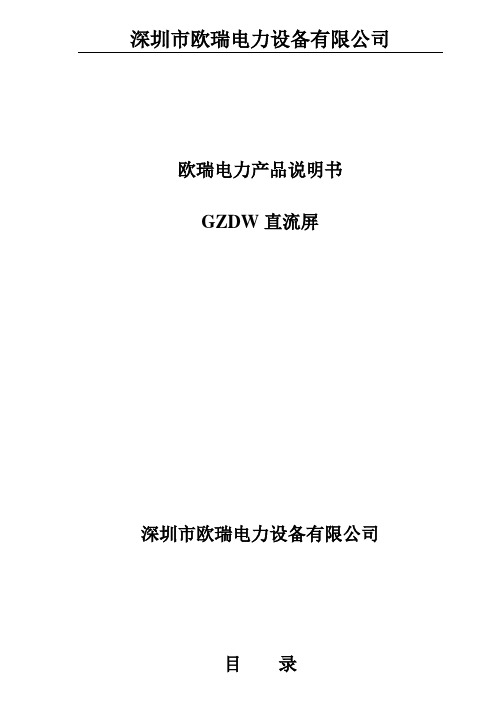

深圳市欧瑞电力设备有限公司欧瑞电力产品说明书GZDW直流屏深圳市欧瑞电力设备有限公司目录一、概述------------------------------------------------------------------- 1二、充电模块性能特点------------------------------------------------ 3三、使用说明书----------------------------------------------------------- 6四、系统安装与保养--------------------------------------------------- 8运行示波图-------------------------------------------------------- 10 直流屏图纸-------------------------------------------------------- 1 1 订货须知----------------------------------------------------------- 19 附图：系统主接线图--------------------------------------------------- 20第一章概述1、引言目前我国各地的发电厂，水电站及35kv 、220kv、110kv等各类变电站，所使用直流电源设备（包括供给断路器分合闸用，后备电池充电以及2次回路的仪器表等低压设备用电）大部分采用的是相控电源或磁饱和式电源，由于受工艺水平和器件特性的限制。

上述电源存在很多不足之处，应该说已远远不能满足飞速发展的电力工程的需要。

而以体积小、重量轻、效率高、输出纹波极低，动态响应快，控制精度高，模块可叠加输出。

为特点的高频开关电源逐步取代相控电源已是大势所趋，特别是近几年来电力电子技术的迅猛发展以及功率、器件制造工艺技术提高，更使高频开关电源的可靠性，及适用面大大优于相控电源和磁饱和式电源。

HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册-K-DO01 16通道24VDC数字量输出模块使用说明书重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。

警告图标：表示存在风险，可能会导致安全隐患。

提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。

目录1.概述 (1)2.接口说明 (2)2.1IO-BUS (3)2.2模块底座与端子板 (3)2.3现场信号接线说明 (8)2.4模块地址跳线 (11)2.5模块的防混淆设计 (12)3.指示灯说明 (12)4.其他特殊功能说明 (13)4.1诊断功能 (13)4.2现场电源保护 (13)4.3通道输出限流 (14)4.4冗余功能 (15)4.5输出故障安全 (17)5.工程应用 (18)5.1端子板选型说明 (18)5.2端子板跳线 (18)5.3端子板辅助电源 (19)5.4应用注意事项 (20)6.尺寸图 (21)7.技术指标 (21)K-DO0116通道24VDC数字量输出模块1.概述K-DO01模块时K系列硬件16通道24VDC数字量输出模块，安装在K-DOT01底座上，通过DB37电缆与继电器端子板相连，输出16路继电器开关量信号驱动现场设备。

K-DO01模块支持带电热插拔，支持冗余配置，支持多种DO输出类型：常开或常闭，干触点或湿触点，湿触点需要外接辅助电源并通过跳线选择。

模块不直接驱动现场设备，与继电器端子板配置使用。

24VDC数字量输出信号经端子板隔离和转换后，可以驱动AC110/220V交流负载，也可以驱动DC24/48V直流负载。

继电器端子板安装有保险，湿触点输出容量0.5A/通道，干触点最大输出容量4A/通道。

当外接负载DC24/48V、AC110/220V大于5A或DC110/220V大于1A时，可采用端子板在外扩大电流继电器方式。

K-DO01模块每个输出通道单独进行故障输出组态，可在主控模块通讯中断或发生通道输出故障时，保持上一拍数据或输出预设安全值，以适应不同的现场需求。

通合充电模块2.1.1 三相输入模块简介三相输入系列智能型高频开关电源模块，是电力电源最主要的配置模块，同时也是我公司推出的第三代产品，是专门为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源” 技术，生产出来的模块具有体积小、重量轻、效率高、空载损耗小、可靠性高等优点。

产品包括220V 和110V 两大系列，十多个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各种容量的直流系统。

型号说明TH系列号 3：代表第三代产品产品系列 三相输入充电模块产品主要型号如表2-1所示。

表2-1 三相输入充电模块产品型号额定输出电流值：5A 、7A 、10A 、20A 、30A 、40A 模块类别：D 代表电力用模块 直流额定输出电压等级230为标称电压220V 电力模块; 110为标称电压110V 电力模块 ZZ ：自冷智能型模块；NZ ：风冷智能型模块 TH 为“通合电子”的缩写2.1.2 模块主要特点●采用全程软开关技术，效率高，空载功耗小，体积小。

●交流输入内置符合安规的保险管。

●直流输出内置二极管，可以不增加额外措施实现热插拔。

同类其他没有内置二极管的产品，用户需要额外在直流屏上增加二极管散热片，接线繁琐。

●采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。

●采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。

●模块具有RS-485接口，方便接入自动化系统进行通信。

●输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5% ，110V模块为160V±5% 。

●输出限流保护：每个模块输出电流最大限制为额定输出电流的1.05倍。

●短路保护：采用回缩下垂限流方式，模块电流输出特性如图2-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。
