DBX DriveRack PA数字音频工作站(中文操作手册)0.1 Drive Rack PA的定义dbx Drive Rack PA是控制扩声系统的扬声器各方面最有效的手段，该仪器成为混频器和功放间唯一必需的设备。
以下是该设备的一些特征：●用12个反馈切口过滤器进行立体声反馈消除●双28波段图解式的均衡●经典的DBX压缩机●120A分谐波合成器●2*3、2*4、2*5、2*6交叉配置●立体声多滤段限定均衡●立体声输出限制器●线性延时●粉红噪声发生器●自动均衡（28波段RTA）●JBL音箱和CROWN功放调节安装向导●25个用户程序/25个厂方程序●2个XLR输入和6个XLR输出●前控制面板RTA-M XLR 幻像电源输入●24比特ADC/24比特DAC，大于110dB的动态范围●TypeIV 变换系统●全部图解式的液晶显示第一部分1．1 后面板连接IEC电源容量Drive Rack PA电源可接受100-120V，50HZ-60HZ的范围。
一条IEC线包含在其中。
EU 类型的可接受220-240V，50HZ-60HZ。
1-6输出输出部分提供6个平衡的XLR接口1-2输入输入部分提供2个平衡的XLR接口+4/-10dBv 开关这个开关可+4dBv、-10dBv两档接地提升开关该开关可提升XLR输入插脚1的机架接地1．2 前面板连接RTA输入口这个平衡的XLR输入口是用来连接一个RTA话筒的，它允许用户优化平衡设置，用户可以使用自平衡的向导安装辅助。
RTA话筒输入选择器按下RTA话筒输入键将前面板RTA输入XLR接口数据选择钮数据选择钮用来在程序菜单中滚动选择，加载程序、选择范围和修改范围值。
LCD液晶显示有背景光的液晶显示提供给用户全部的操作信息包括：信号线路，有效限制修改和向导安装功能。
如果任何内部削波在内部单元发生，显示屏同样会提醒用户，以下的信息将出现：削波。
功能键功能键可以让用户直接进行所有修改和导航功能，按钮的功能如下：〈PREV PG〉用来向后引导不同部件单元块〈NEXT PG〉用来向前引导不同部件单元块〈EQ〉用来切换EQ单元，可以让你从输入部分的EQ单元到输出部分的EQ单元〈SUBHARMONIC〉这个按钮用来切换至分谐波合成模式〈XOVER〉用来进入交换模式〈FEEDBACK〉启用反馈消除模式〈COMP/LIMITER〉用来转换压缩或限制模式〈DELAY〉用来切换至延时模式〈PROGRAM〉按下后进入程序模式〈UTILITY〉用来存取“UTILITY实用程序”菜单〈STORE〉存储任何程序变动〈WIZARD〉用来进入向导部分，包括：系统安装、自平衡向导及高级反馈抑制向导。

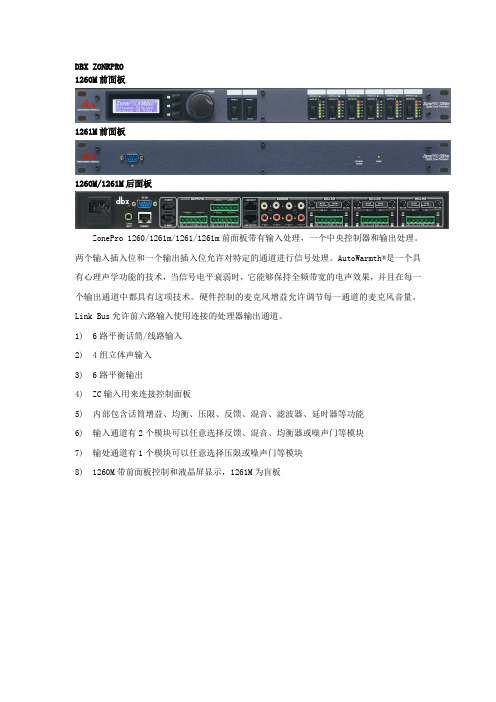

DBX ZONRPRO1260M前面板1261M前面板1260M/1261M后面板ZonePro 1260/1261m/1261/1261m前面板带有输入处理，一个中央控制器和输出处理。
两个输入插入位和一个输出插入位允许对特定的通道进行信号处理。
AutoWarmth®是一个具有心理声学功能的技术，当信号电平衰弱时，它能够保持全频带宽的电声效果，并且在每一个输出通道中都具有这项技术。
硬件控制的麦克风增益允许调节每一通道的麦克风音量。
Link Bus允许前六路输入使用连接的处理器输出通道。
1)6路平衡话筒/线路输入2)4组立体声输入3)6路平衡输出4)ZC输入用来连接控制面板5)内部包含话筒增益、均衡、压限、反馈、混音、滤波器、延时器等功能6)输入通道有2个模块可以任意选择反馈、混音、均衡器或噪声门等模块7)输处通道有1个模块可以任意选择压限或噪声门等模块8)1260M带前面板控制和液晶屏显示，1261M为盲板DBX ZONRPRO 640M 641M640M前面板641M前面板640M/641M后面板ZonePro 640/640m/641/641m前面板带有输入处理，一个中央控制器和输出处理。
两个输入插入位和一个输出插入位允许对特定的通道进行信号处理。
AutoWarmth®是一个具有心理声学功能的技术，当信号电平衰弱时，它能够保持全频带宽的电声效果，并且在每一个输出通道中都具有这项技术。
硬件控制的麦克风增益允许调节每一通道的麦克风音量。
Link Bus允许前六路输入使用连接的处理器输出通道。
1)4路平衡话筒/线路输入2)2组立体声输入3)4路平衡输出4)ZC输入用来连接控制面板5)内部包含话筒增益、均衡、压限、反馈、混音、滤波器、延时器等功能6)输入通道有2个模块可以任意选择反馈、混音、均衡器或噪声门等模块7)输处通道有1个模块可以任意选择压限或噪声门等模块8)640M带前面板控制和液晶屏显示，641M为盲板控制面板ZC-81)可编程音量控制2)场景选择3)可编程连接口4)300米（5类双绞线）5)可编程输入源选择适合于ZonePro 640 and 641。
DBX音频处理器DSP-100
DSP-100是专为专业演出及卡拉OK设计
5路话筒输入（前3后2）。
有99种数码混响效果。
音乐、混响、麦克风独立音量调整；
内置超低音输出，分频点可调；
麦克风高、低音可独立调整，使演唱更专业、轻松、自如。
有激励功能，激励频点可调，可选择直通。
周边设备前级器DSP-99: DSP-99是专为专业卡拉OK 而设计。
5路话筒输入（前3后2）。
有99种数码混响效果。
音乐、混响、麦克风独立音量调整；内置超低音输出，分频点可调；麦克风高、低音可独立调整，使演唱更专业、轻松、自如。
有激励功能，激励频点可调，可选择直通
可在卡拉OK房,简单要求的歌舞厅,会议厅或多功能厅使用,因为其效果佳,易操作,性价比高,深得大众
欢迎.
DSP-100是专为专业卡拉OK而设计，有99种数码混响效果。
音乐、混响、麦克风独立音量调整内置超低
音输出，分频点可调，麦克风高、中、低频可独立调整，使演唱更专业、轻松、自如。
技术参数:
99种数码混响效果
音乐激励效果
内置电子分频,实现超低音音频输出,分频点可调5路话筒输入
2路信号输入,可切换
音乐.混响,话筒音量独立可调
混响深度.混响时间独立可调
麦克风高.低音查独立调整
-----精心整理，希望对您有所帮助!。
Meet the most Lexicon power ever offered in a super-affordable 1RU effects processor. Perfect for band PAs, churches and clubs. We know you need to be able to make changes quickly, so we de-signed the MX400XL ’s intuitive front panel to be a bare minimum of knob tweaks away from any adjustment or effects change. For example,three individual, assignable parameter controlsmean you don’t have to page through menus tofine tune a reverb tail.4-in/4-out versatility, hands-on control & road-rugged construction.MX400XL Dual Stereo/Surround Reverb ProcessorYou want the rich, luscious sound that’s defined studio reverb for three decades: a genuine Lexicon hardware processor. But you also want the flexibility of programming high-quality effects right inside your DA W program…without bogging down your CPU or resorting to expensive processing cards.Have it all with the MX400XL. All parameters of every reverb, delay and dynamic effect in this powerhouse quad processor are available inside any VST® or AU compatible DA W program. Just link your computer to the MX400XL with a USB cable and control all automation and recall parameters exactly as you would with any software plug-in — while enjoying the sonic benefits only Lexiconhardware can provide.Along with our unique “hardware plug-ins” for PC and Mac®, we’ve also included MX-Edit™ L ibrarian software so you can store and recall custom programs or pull up your choice of 223 genuine Lexicon settings including 25 dedicated Surround Programs.At its heart, the MX400XL is everything you would expect from the company that invented digi-tal reverberation. Seventeen Lexicon reverbs, delays and modulation effects plus dbx® compression and de-essing. A generous LCD display and big comfy knobs you can get your hands around.Get a demo atyour Lexicon dealer.And then get on theroad to creating a hit.Plug-in programming & recall with the power of Lexicon hardware.The compact-but-luxurious Lexicon ® 4x4 for studio or live terrain.MX400XL Dual Stereo Reverb 17 legendary Lexicon ® reverbsLexicon delays & modulation effects dbx ®compression and de-essing Quad-processor design 7 effect routing options 99 Factory/99 user programs99 Factory/99 user programs 25 Factory/25 user surround programs USB “Hardware Plug-In” feature with and Audio Units plug-in software Editor/Librarian software Dual S/PDIF Digital Input/Output 24 bit, 48kHz/44.1kHz sample rates Large front panel LCD displayBalanced/unbalanced XLR I/O•••••••••••••••MX400XL Dual Stereo/Surround Reverb Processor#18-0336Also available: MX400 with balanced/unbalanced ¼" TRS inputs and outputs.— no wall wart!inputs and outputsInput gain level controls. Dual stereo Gain LED ladders.Configuration LEDs.Main LCD screen shows routing configurations, program names, effects and parameters, System settings.Page Select knob for choosing effects & System menus.Exit button.Tempo manually sets delay times.Effect Bypass.Three Parameter adjustment knobs.Program er/Factory program LEDs.System menu access.Stores or copies programs to memory settings.Program/Load selects factory or user programs.Program indicator.stereo to more complex dual stereo configurations, you can have ‘em all at the twist of a knob.Sandy, UT, USA ©2006 All Rights Reserved, HarmanI nternational Industries Inc. Specifica-tions subject to change Lexicon andMX-Edit are trademarks of HarmanInternational Industries, Inc. VST is a trademark of Steinberg Soft- und Hardware GmbH. Mac is a trademark of Apple Computer Corp. P/N 18-0463。

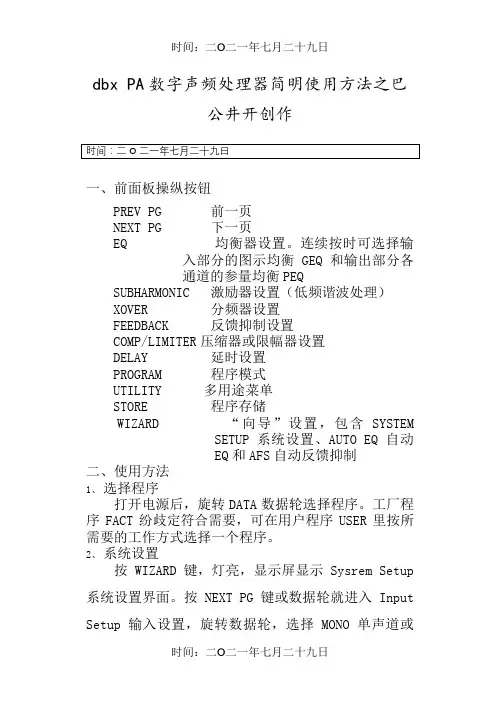

dbx PA数字声频处理器简明使用方法之巴公井开创作一、前面板操纵按钮PREV PG 前一页NEXT PG 下一页EQ 均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQSUBHARMONIC 激励器设置（低频谐波处理）XOVER 分频器设置FEEDBACK 反馈抑制设置COMP/LIMITER压缩器或限幅器设置DELAY 延时设置PROGRAM 程序模式UTILITY 多用途菜单STORE 程序存储WIZARD “向导”设置，包含SYSTEMSETUP系统设置、AUTO EQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT纷歧定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置按WIZARD键，灯亮，显示屏显示Sysrem Setup 系统设置界面。
按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项。
全部设置好以后，再按NEXT PG键，就提示Load New Program加载新程序，这时按一下数据轮，显示Loading……，最后提示Program Loaded!程序已加载，系统设置完成，按PROGRAM退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的惯例接好频谱仪。
索尼一体机,FCB-EX480CP,索尼480,变倍一体机品型号: FCB-EX45CP/48CP/480CP产品概述高清晰一体机，自动聚焦，高解晰度480TV线色彩鲜艳，还原度好可手动/远程控制修改一体机内部参数高级隐私区域遮蔽功能(48CP/480CP)报警功能、图像冻结功能可做负片、镜像等功能适用于医学、教学等高要求场所使用产品规格：1/4" SONY CCD DSP 数字信号处理解决方案屏幕显示，菜单操作内置18倍光学光焦镜头，12倍数字放大远程控制接口型号EX45CP(普通型) EX48CP(低照型) EX480CP(彩转黑)图像感测器SONY 1/4" IT EXVIEW HAD CCD SONY 一体化高感机芯影像图素有效:NTSC 768(H)X494(V) PAL 752(H)X582(V)扫描系统NTSC标准525线30帧/秒PAL标准625线25帧/秒腹有诗书气自华水平解晰度480TV线电子快门控制开/关(自动电子快门)(NTSC 1/60-1/100000 PAL 1/50-1/100000)伽玛（γ）0.45内置镜头18倍光学变焦镜头F＝4.1-73.8mm(F1.4-F2.4)数字电子放大12倍可自动聚集视场角48°(Wide) -2.7°(Tele)聚焦方式手动/自动变焦速度3 Sec Mode / 6 Sec Mode最低照度1.0Lux 0.05Lux 0.002Lux彩色转黑白无无机械转换/双芯片组视频输出标准1Vp-P/75欧姆混合杂讯比>48db(自动增益关)白平衡手动/自动白平衡(2000°K～10000°K)逆光补偿开/关先进的数字AE窗口侦测EV补偿-10.5db - 10.5db正负片控制开/关镜像控制开/关工作环境温度-10℃～+50℃储存环境温度-30℃～80℃电源供应DC12V功率损耗DC12V 1.5W －2.5 W腹有诗书气自华尺寸88.5(L)X60(W)X55(H)mm重量550g品型号: FCB-EX45CP/48CP/480CP产品概述高清晰一体机，自动聚焦，高解晰度480TV线色彩鲜艳，还原度好可手动/远程控制修改一体机内部参数高级隐私区域遮蔽功能(48CP/480CP)报警功能、图像冻结功能可做负片、镜像等功能适用于医学、教学等高要求场所使用产品规格：1/4" SONY CCD DSP 数字信号处理解决方案屏幕显示，菜单操作内置18倍光学光焦镜头，12倍数字放大远程控制接口型号EX45CP(普通型) EX48CP(低照型) EX480CP(彩转黑)图像感测器SONY 1/4" IT EXVIEW HAD CCD SONY 一体化高感机芯影像图素有效:NTSC 768(H)X494(V) PAL 752(H)X582(V)扫描系统NTSC标准525线30帧/秒PAL标准625线25帧/秒水平解晰度480TV线电子快门控制开/关(自动电子快门)(NTSC 1/60-1/100000 PAL腹有诗书气自华1/50-1/100000)伽玛（γ）0.45内置镜头18倍光学变焦镜头F＝4.1-73.8mm(F1.4-F2.4)数字电子放大12倍可自动聚集视场角48°(Wide) -2.7°(Tele)聚焦方式手动/自动变焦速度3 Sec Mode / 6 Sec Mode最低照度1.0Lux 0.05Lux 0.002Lux彩色转黑白无无机械转换/双芯片组视频输出标准1Vp-P/75欧姆混合杂讯比>48db(自动增益关)白平衡手动/自动白平衡(2000°K～10000°K)逆光补偿开/关先进的数字AE窗口侦测EV补偿-10.5db - 10.5db正负片控制开/关镜像控制开/关工作环境温度-10℃～+50℃储存环境温度-30℃～80℃电源供应DC12V功率损耗DC12V 1.5W －2.5 W尺寸88.5(L)X60(W)X55(H)mm重量550g 出师表腹有诗书气自华两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

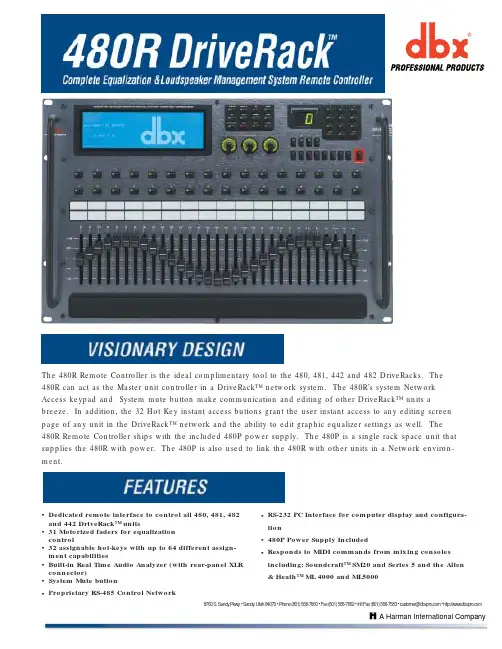

8760 S. Sandy Pkwy . • Sandy , Utah 84070 • Phone (801) 568-7660 • Fax (801) 568-7662 • Int’l Fax (801) 568-7583 • customer@ • http://www A Harman International Company®The 480R Remote Controller is the ideal complimentary tool to the 480, 481, 442 and 482 DriveRacks. The480R can act as the Master unit controller in a DriveRack™ network system. The 480R’s system Network Access keypad and System mute button make communication and editing of other DriveRack™ units abreeze. In addition, the 32 Hot Key instant access buttons grant the user instant access to any editing screen page of any unit in the DriveRack™ network and the ability to edit graphic equalizer settings as well. The480R Remote Controller ships with the included 480P power supply. The 480P is a single rack space unit that supplies the 480R with power. The 480P is also used to link the 480R with other units in a Network environ-ment.• Dedicated remote interface to control all 480, 481, 482and 442 DriveRack™ units• 31 Motorized faders for equalization control• 32 assignable hot-keys with up to 64 different assign-ment capabilities• Built-in Real Time Audio Analyzer (with rear-panel XLR connector)• System Mute button•Proprietary RS-485 Control Network•RS-232 PC Interface for computer display and configura-tion•480P Power Supply Included•Responds to MIDI commands from mixing consoles including: Soundcraft™ SM20 and Series 5 and the Allen & Heath™ ML 4000 and ML5000Included 480P Power Supply front and rearFOR MORE INFORMATION CONTACT:dbx Professional Products8760 S. Sandy Pkwy.Sandy, Utah 84070Phone (801) 568-7660Fax (801) 568-7662customer@ The Professional’s Choice In Signal Processing。

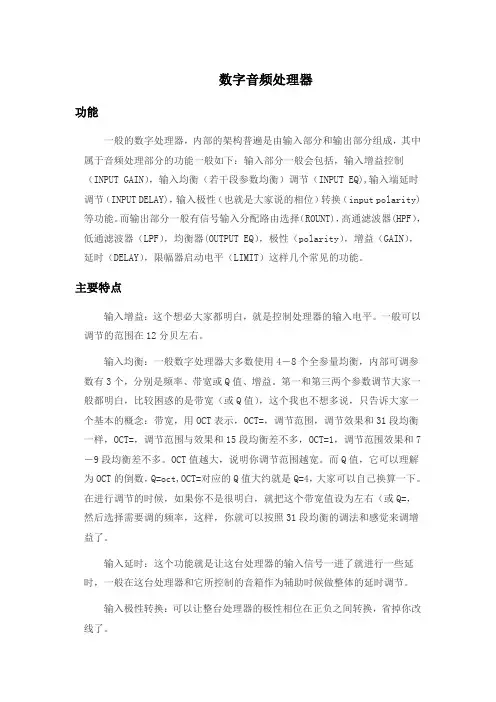

数字音频处理器功能一般的数字处理器，内部的架构普遍是由输入部分和输出部分组成，其中属于音频处理部分的功能一般如下：输入部分一般会包括，输入增益控制（INPUT GAIN），输入均衡（若干段参数均衡）调节（INPUT EQ),输入端延时调节（INPUT DELAY)，输入极性（也就是大家说的相位）转换（input polarity)等功能。
而输出部分一般有信号输入分配路由选择（ROUNT)，高通滤波器(HPF），低通滤波器（LPF），均衡器(OUTPUT EQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平（LIMIT）这样几个常见的功能。
主要特点输入增益：这个想必大家都明白，就是控制处理器的输入电平。
一般可以调节的范围在12分贝左右。
输入均衡：一般数字处理器大多数使用4－8个全参量均衡，内部可调参数有3个，分别是频率、带宽或Q值、增益。
第一和第三两个参数调节大家一般都明白，比较困惑的是带宽（或Q值），这个我也不想多说，只告诉大家一个基本的概念：带宽，用OCT表示，OCT=，调节范围，调节效果和31段均衡一样，OCT=，调节范围与效果和15段均衡差不多，OCT=1，调节范围效果和7－9段均衡差不多。
OCT值越大，说明你调节范围越宽。
而Q值，它可以理解为OCT的倒数，Q=oct,OCT=对应的Q值大约就是Q=4，大家可以自己换算一下。
在进行调节的时候，如果你不是很明白，就把这个带宽值设为左右（或Q=，然后选择需要调的频率，这样，你就可以按照31段均衡的调法和感觉来调增益了。
输入延时：这个功能就是让这台处理器的输入信号一进了就进行一些延时，一般在这台处理器和它所控制的音箱作为辅助时候做整体的延时调节。
输入极性转换：可以让整台处理器的极性相位在正负之间转换，省掉你改线了。
以上是输入部分的介绍：信号输入分配路由选择（ROUNT)：作用是让这个输出通道选择接受哪一个输入通道过来的信号，一般可以选择A（1）路输入，B（2）路输入或混合输入（A+B或mix mono）,如果你选择A，那么这个通道的信号就来自输入A，不接受输入B的信号，如果选择A+B,那么，不管A或者B路哪个有信号，这个通道都会有信号进来。
