DBX DriveRack PA数字音频工作站(中文操作手册)0.1 Drive Rack PA的定义dbx Drive Rack PA是控制扩声系统的扬声器各方面最有效的手段，该仪器成为混频器和功放间唯一必需的设备。
以下是该设备的一些特征：●用12个反馈切口过滤器进行立体声反馈消除●双28波段图解式的均衡●经典的DBX压缩机●120A分谐波合成器●2*3、2*4、2*5、2*6交叉配置●立体声多滤段限定均衡●立体声输出限制器●线性延时●粉红噪声发生器●自动均衡（28波段RTA）●JBL音箱和CROWN功放调节安装向导●25个用户程序/25个厂方程序●2个XLR输入和6个XLR输出●前控制面板RTA-M XLR 幻像电源输入●24比特ADC/24比特DAC，大于110dB的动态范围●TypeIV 变换系统●全部图解式的液晶显示第一部分1．1 后面板连接IEC电源容量Drive Rack PA电源可接受100-120V，50HZ-60HZ的范围。
一条IEC线包含在其中。
EU 类型的可接受220-240V，50HZ-60HZ。
1-6输出输出部分提供6个平衡的XLR接口1-2输入输入部分提供2个平衡的XLR接口+4/-10dBv 开关这个开关可+4dBv、-10dBv两档接地提升开关该开关可提升XLR输入插脚1的机架接地1．2 前面板连接RTA输入口这个平衡的XLR输入口是用来连接一个RTA话筒的，它允许用户优化平衡设置，用户可以使用自平衡的向导安装辅助。
RTA话筒输入选择器按下RTA话筒输入键将前面板RTA输入XLR接口数据选择钮数据选择钮用来在程序菜单中滚动选择，加载程序、选择范围和修改范围值。
LCD液晶显示有背景光的液晶显示提供给用户全部的操作信息包括：信号线路，有效限制修改和向导安装功能。
如果任何内部削波在内部单元发生，显示屏同样会提醒用户，以下的信息将出现：削波。
功能键功能键可以让用户直接进行所有修改和导航功能，按钮的功能如下：〈PREV PG〉用来向后引导不同部件单元块〈NEXT PG〉用来向前引导不同部件单元块〈EQ〉用来切换EQ单元，可以让你从输入部分的EQ单元到输出部分的EQ单元〈SUBHARMONIC〉这个按钮用来切换至分谐波合成模式〈XOVER〉用来进入交换模式〈FEEDBACK〉启用反馈消除模式〈COMP/LIMITER〉用来转换压缩或限制模式〈DELAY〉用来切换至延时模式〈PROGRAM〉按下后进入程序模式〈UTILITY〉用来存取“UTILITY实用程序”菜单〈STORE〉存储任何程序变动〈WIZARD〉用来进入向导部分，包括：系统安装、自平衡向导及高级反馈抑制向导。

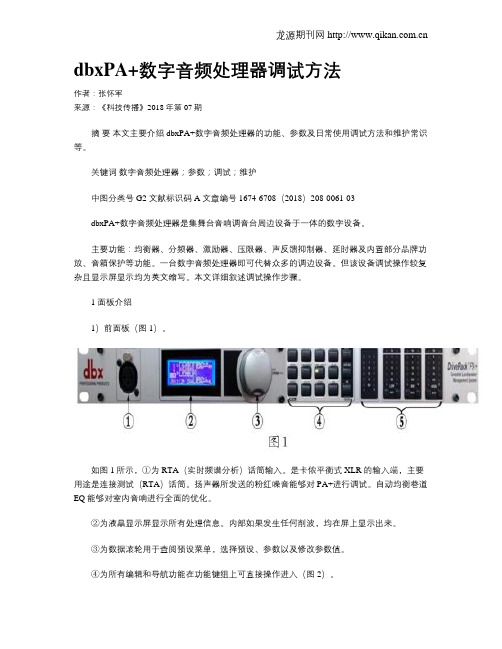

dbxPA+数字音频处理器调试方法作者：张怀军来源：《科技传播》2018年第07期摘要本文主要介绍dbxPA+数字音频处理器的功能、参数及日常使用调试方法和维护常识等。
关键词数字音频处理器；参数；调试；维护中图分类号 G2 文献标识码 A 文章编号 1674-6708（2018）208-0061-03dbxPA+数字音频处理器是集舞台音响调音台周边设备于一体的数字设备。
主要功能：均衡器、分频器、激励器、压限器、声反馈抑制器、延时器及内置部分品牌功放、音箱保护等功能。
一台数字音频处理器即可代替众多的调边设备。
但该设备调试操作较复杂且显示屏显示均为英文缩写。
本文详细叙述调试操作步骤。
1 面板介绍1）前面板（图1）。
如图1所示，①为RTA（实时频谱分析）话筒输入。
是卡侬平衡式XLR 的输入端，主要用途是连接测试（RTA）话筒。
扬声器所发送的粉红噪音能够对PA+进行调试。
自动均衡巷道EQ能够对室内音响进行全面的优化。
②为液晶显示屏显示所有处理信息。
内部如果发生任何削波，均在屏上显示出来。
③为数据滚轮用于查阅预设菜单，选择预设、参数以及修改参数值。
④为所有编辑和导航功能在功能键组上可直接操作进入（图2）。
⑤为电平显示（LED）（图3）。
图3所示分别为：输入动态余量表（INPUTHEADROOM）。
系统内部两个独立的六分段输入信号电平显示，现有信号到零dBFS（这个为最大输入范围），其主要目的就是对输入信号电平进行全面的检测。
输出动态余量表（OUTPUTHEADROOM）。
其具有六个五分段输出电平显示，并且所有电平显示都是相互独立的，现代信号的范围为最大输出范围。
三色阈值表。
阈值表示已经超过了限制器阈值水平的范围，并且在制定输出通道范围中会不断的降低。
其中的绿色表示比阈值要低，红色表示比阈值要低，黄色表示和阈值相等。
（MUTE）输出静音按钮。
静音按钮在每个输出通道都有设置。
2）后面板（图4）。
如图4所示，①为左、右声道输入接口。

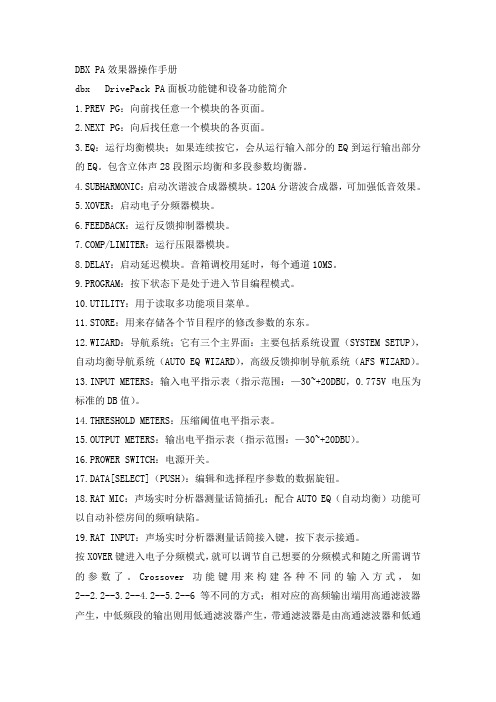

DBX PA效果器操作手册dbx DrivePack PA面板功能键和设备功能简介1.PREV PG：向前找任意一个模块的各页面。
2.NEXT PG：向后找任意一个模块的各页面。
3.EQ：运行均衡模块；如果连续按它，会从运行输入部分的EQ到运行输出部分的EQ。
包含立体声28段图示均衡和多段参数均衡器。
4.SUBHARMONIC：启动次谐波合成器模块。
120A分谐波合成器，可加强低音效果。
5.XOVER：启动电子分频器模块。
6.FEEDBACK：运行反馈抑制器模块。
P/LIMITER：运行压限器模块。
8.DELAY：启动延迟模块。
音箱调校用延时，每个通道10MS。
9.PROGRAM：按下状态下是处于进入节目编程模式。
10.UTILITY：用于读取多功能项目菜单。
11.STORE：用来存储各个节目程序的修改参数的东东。
12.WIZARD：导航系统；它有三个主界面：主要包括系统设置（SYSTEM SETUP），自动均衡导航系统（AUTO EQ WIZARD），高级反馈抑制导航系统（AFS WIZARD）。
13.INPUT METERS：输入电平指示表（指示范围：—30~+20DBU，0.775V电压为标准的DB值）。
14.THRESHOLD METERS：压缩阈值电平指示表。
15.OUTPUT METERS：输出电平指示表（指示范围：—30~+20DBU）。
16.PROWER SWITCH：电源开关。
17.DATA[SELECT]（PUSH）：编辑和选择程序参数的数据旋钮。
18.RAT MIC：声场实时分析器测量话筒插孔；配合AUTO EQ（自动均衡）功能可以自动补偿房间的频响缺陷。
19.RAT INPUT：声场实时分析器测量话筒接入键，按下表示接通。
按XOVER键进入电子分频模式，就可以调节自己想要的分频模式和随之所需调节的参数了。
Crossover功能键用来构建各种不同的输入方式，如2--2.2--3.2--4.2--5.2--6等不同的方式；相对应的高频输出端用高通滤波器产生，中低频段的输出则用低通滤波器产生，带通滤波器是由高通滤波器和低通滤波器合成。

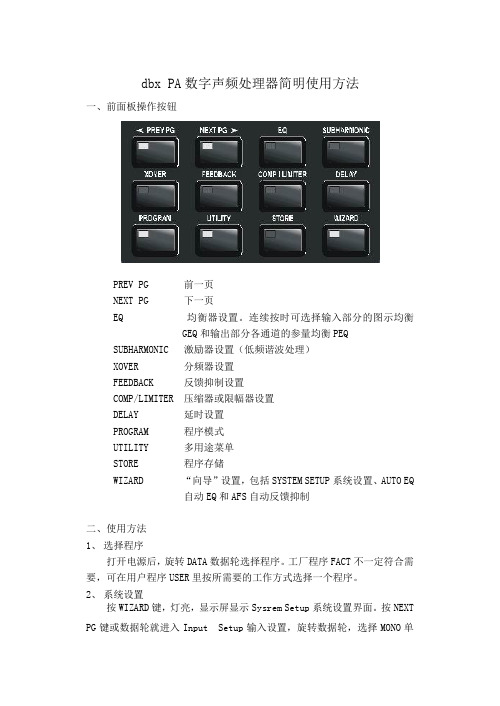

dbx PA数字声频处理器简明使用方法一、前面板操作按钮PREV PG 前一页NEXT PG 下一页EQ 均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQSUBHARMONIC 激励器设置（低频谐波处理）XOVER 分频器设置FEEDBACK 反馈抑制设置COMP/LIMITER 压缩器或限幅器设置DELAY 延时设置PROGRAM 程序模式UTILITY 多用途菜单STORE 程序存储WIZARD “向导”设置，包括SYSTEM SETUP系统设置、AUTO EQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置按WIZARD键，灯亮，显示屏显示Sysrem Setup系统设置界面。
按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项。
全部设置好以后，再按NEXT PG键，就提示Load New Program加载新程序，这时按一下数据轮，显示Loading……，最后提示Program Loaded!程序已加载，系统设置完成，按PROGRAM退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的常规接好频谱仪。
按EQ键，灯亮，显示屏显示图示均衡界面,旋转数据轮选择ON。
dbx PA数字声频处理器简明使用方法一、前面板操作按钮PREV PG 前一页NEXT PG 下一页EQ 均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQ SUBHARMONIC 激励器设置（低频谐波处理）XOVER 分频器设置FEEDBACK 反馈抑制设置COMP/LIMITER 压缩器或限幅器设置DELAY 延时设置PROGRAM 程序模式UTILITY 多用途菜单STORE 程序存储WIZARD “向导”设置，包括SYSTEM SETUP系统设置、AUTO EQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置按WIZARD键，灯亮，显示屏显示Sysrem Setup系统设置界面。
按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项。
全部设置好以后，再按NEXT PG键，就提示Load New Program加载新程序，这时按一下数据轮，显示Loading……，最后提示Program Loaded!程序已加载，系统设置完成，按PROGRAM退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的常规接好频谱仪。
按EQ键，灯亮，显示屏显示图示均衡界面,旋转数据轮选择ON。
d b x P A数字声频处理器简明使用方法一、前面板操作按钮PREVPG前一页NEXTPG下一页EQ均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQSUBHARMONIC激励器设置（低频谐波处理）XOVER分频器设置FEEDBACK反馈抑制设置COMP/LIMITER压缩器或限幅器设置DELAY延时设置PROGRAM程序模式UTILITY多用途菜单STORE程序存储WIZARD“向导”设置，包括SYSTEMSETUP系统设置、AUTOEQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置按WIZARD键，灯亮，显示屏显示SysremSetup系统设置界面。
按NEXTPG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXTPG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXTPG键，进入MainSpeaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXTPG键，就依次进入SubSpeaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项。
全部设置好以后，再按NEXTPG键，就提示LoadNewProgram加载新程序，这时按一下数据轮，显示Loading……，最后提示ProgramLoaded!程序已加载，系统设置完成，按PROGRAM退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的常规接好频谱仪。
按EQ键，灯亮，显示屏显示图示均衡界面,旋转数据轮选择ON。
dbx处理器说明书1 后面板连接IEC电源连接器DriveRack TM PA使用的电源范围为100V~120V，50Hz~60Hz，包括一根IEC电源线。
EU版本（欧洲标准）的电源范围为220V~240V，50Hz~60Hz。
输出1-6Drive Rack TM PA的输出部分提供6个电子平衡的XLR连接器。
输入1-2Drive Rack TM PA的输入部分提供2个电子平衡的XLR连接器。
+4/-10dB开关开关改变的电平范围，或者是+40dB，或者是-10dBV。
接地脱开开关接地脱开开关使两个输入XRL连接器的1脚机架接地与地脱离。
1.2 前面板RTA输入插口XLR平衡输入插座用于连接一个RTA话筒，这个话筒可用“粉红噪声”在“Wizard（奇才）”设置的帮助下经过自动EQ优化任何房间的EQ调节。
RTA话筒输入选择器按前面板上的RTA话筒输入键选择RTA输入的XLR连接器。
数据轮用旋转的DriveRack TM PA数据轮经过程序菜单装载程序、选择参数和编辑参数值。
LCD显示Drive Rack TM PA的背景光LCD显示器给用户提供DriveRack TM PA全部重要的处理信息，包括信号路径、效果模块编辑和奇才（Wizard）设置功能。
如果机内产生内部信号削波，显示器还向用户发出通知，在LCD上显示“CLIP（削波）”信息。
功能键Drive Rack TM PA的功能按键允许直接存取Drive Rack TM PA的全部编辑和领航功能。
上述键的功能如下：<PREV PG＞经过任何模块的各页面进行反向领航。
<NEXT PG＞经过任何模块的各页面进行向前领航。
<EQ> 用于移动EQ模块。
连续按下时，把EQ模块从输入部分移到输出部分。
<SUBHARMONIC> 此键用于移到分谐波合成器模块。
<XOVER> 用来移到分频器模块。
<FEEDBACK> 用于移到反馈抑制模块。

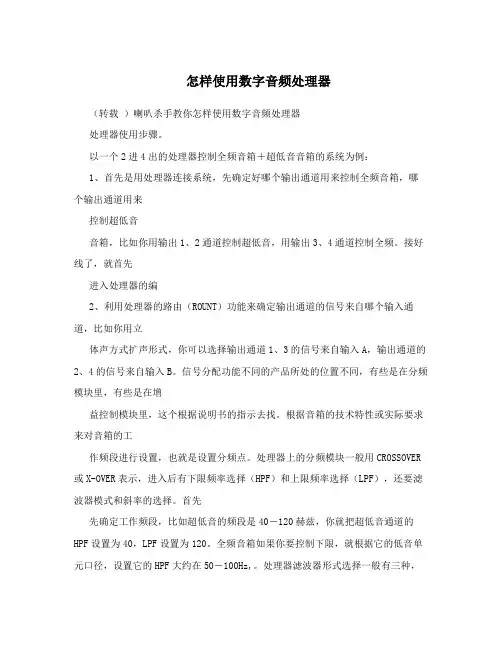

怎样使用数字音频处理器（转载）喇叭杀手教你怎样使用数字音频处理器处理器使用步骤。
以一个2进4出的处理器控制全频音箱＋超低音音箱的系统为例：1、首先是用处理器连接系统，先确定好哪个输出通道用来控制全频音箱，哪个输出通道用来控制超低音音箱，比如你用输出1、2通道控制超低音，用输出3、4通道控制全频。
接好线了，就首先进入处理器的编2、利用处理器的路由（ROUNT）功能来确定输出通道的信号来自哪个输入通道，比如你用立体声方式扩声形式，你可以选择输出通道1、3的信号来自输入A，输出通道的2、4的信号来自输入B。
信号分配功能不同的产品所处的位置不同，有些是在分频模块里，有些是在增益控制模块里，这个根据说明书的指示去找。
根据音箱的技术特性或实际要求来对音箱的工作频段进行设置，也就是设置分频点。
处理器上的分频模块一般用CROSSOVER 或X-OVER表示，进入后有下限频率选择（HPF）和上限频率选择（LPF），还要滤波器模式和斜率的选择。
首先先确定工作频段，比如超低音的频段是40－120赫兹，你就把超低音通道的HPF设置为40，LPF设置为120。
全频音箱如果你要控制下限，就根据它的低音单元口径，设置它的HPF大约在50－100Hz,。
处理器滤波器形式选择一般有三种，bessel,butterworth和linky-raily，我以前有帖子专门说明过三种滤波器的不同之处，这里不赘述。
常用的是butterworth和linky-raily两种，然后是分频斜率的选择，一般你选24dB/oct就可以满足大部分的用途了。
4、这个时候你需要检查一下每个通道的初始电平是不是都在0dB位置，如果有不是0的，先把它们都调到0位置上，这个电平控制一般在GAIN功能里，DBX的处理器电平是在分频器里面的，用G表示。
现在就可以接通信号让系统先发出声音了，然后用极性相位仪检查一下音箱的极性是否统一，有不统一的，先检查一下线路有没有接反。
