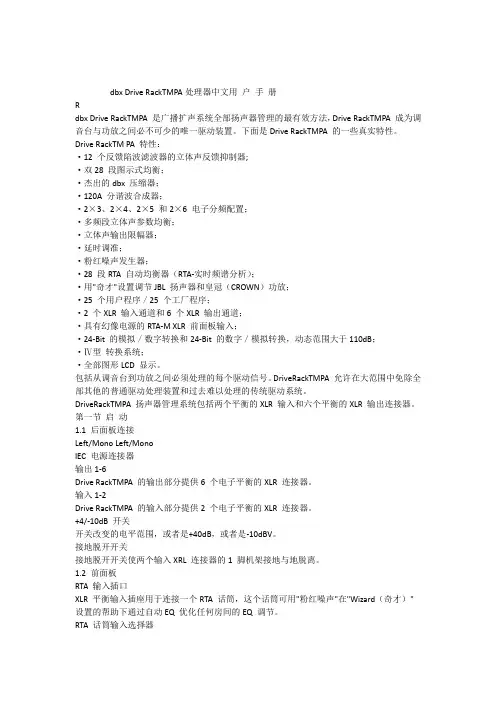

1 后面板连接IEC电源连接器DriveRack TM PA使用的电源范围为100V~120V，50Hz~60Hz，包括一根IEC电源线。
EU版本（欧洲标准）的电源范围为220V~240V，50Hz~60Hz。
输出1-6Drive Rack TM PA的输出部分提供6个电子平衡的XLR连接器。
输入1-2Drive Rack TM PA的输入部分提供2个电子平衡的XLR连接器。
+4/-10dB开关开关改变的电平范围，或者是+40dB，或者是-10dBV。
接地脱开开关接地脱开开关使两个输入XRL连接器的1脚机架接地与地脱离。
1.2 前面板RTA输入插口XLR平衡输入插座用于连接一个RTA话筒，这个话筒可用“粉红噪声”在“Wizard（奇才）”设置的帮助下通过自动EQ优化任何房间的EQ调节。
RTA话筒输入选择器按前面板上的RTA话筒输入键选择RTA输入的XLR连接器。
数据轮用旋转的DriveRack TM PA数据轮通过程序菜单装载程序、选择参数和编辑参数值。
LCD显示Drive Rack TM PA的背景光LCD显示器给用户提供DriveRack TM PA全部重要的处理信息，包括信号路径、效果模块编辑和奇才（Wizard）设置功能。
如果机内产生内部信号削波，显示器还向用户发出通知，在LCD上显示“CLIP（削波）”信息。
功能键Drive Rack TM PA的功能按键允许直接存取Drive Rack TM PA的全部编辑和领航功能。
上述键的功能如下：<PREV PG＞通过任何模块的各页面进行反向领航。
<NEXT PG＞通过任何模块的各页面进行向前领航。
<EQ> 用于移动EQ模块。
连续按下时，把EQ模块从输入部分移到输出部分。
<SUBHARMONIC> 此键用于移到分谐波合成器模块。
<XOVER> 用来移到分频器模块。
<FEEDBACK> 用于移到反馈抑制模块。

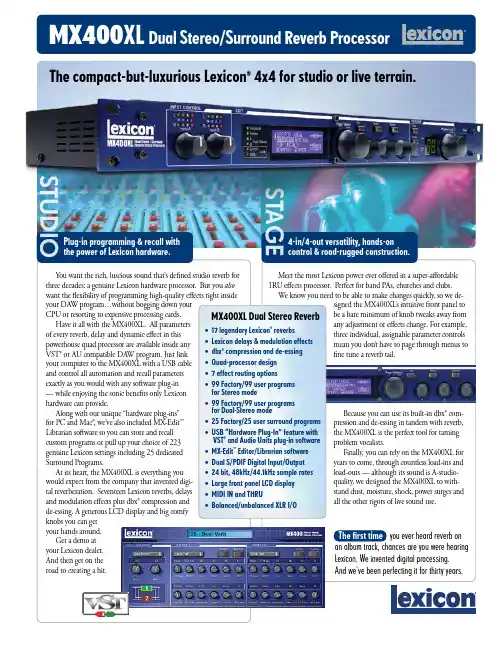

Meet the most Lexicon power ever offered in a super-affordable 1RU effects processor. Perfect for band PAs, churches and clubs. We know you need to be able to make changes quickly, so we de-signed the MX400XL ’s intuitive front panel to be a bare minimum of knob tweaks away from any adjustment or effects change. For example,three individual, assignable parameter controlsmean you don’t have to page through menus tofine tune a reverb tail.4-in/4-out versatility, hands-on control & road-rugged construction.MX400XL Dual Stereo/Surround Reverb ProcessorYou want the rich, luscious sound that’s defined studio reverb for three decades: a genuine Lexicon hardware processor. But you also want the flexibility of programming high-quality effects right inside your DA W program…without bogging down your CPU or resorting to expensive processing cards.Have it all with the MX400XL. All parameters of every reverb, delay and dynamic effect in this powerhouse quad processor are available inside any VST® or AU compatible DA W program. Just link your computer to the MX400XL with a USB cable and control all automation and recall parameters exactly as you would with any software plug-in — while enjoying the sonic benefits only Lexiconhardware can provide.Along with our unique “hardware plug-ins” for PC and Mac®, we’ve also included MX-Edit™ L ibrarian software so you can store and recall custom programs or pull up your choice of 223 genuine Lexicon settings including 25 dedicated Surround Programs.At its heart, the MX400XL is everything you would expect from the company that invented digi-tal reverberation. Seventeen Lexicon reverbs, delays and modulation effects plus dbx® compression and de-essing. A generous LCD display and big comfy knobs you can get your hands around.Get a demo atyour Lexicon dealer.And then get on theroad to creating a hit.Plug-in programming & recall with the power of Lexicon hardware.The compact-but-luxurious Lexicon ® 4x4 for studio or live terrain.MX400XL Dual Stereo Reverb 17 legendary Lexicon ® reverbsLexicon delays & modulation effects dbx ®compression and de-essing Quad-processor design 7 effect routing options 99 Factory/99 user programs99 Factory/99 user programs 25 Factory/25 user surround programs USB “Hardware Plug-In” feature with and Audio Units plug-in software Editor/Librarian software Dual S/PDIF Digital Input/Output 24 bit, 48kHz/44.1kHz sample rates Large front panel LCD displayBalanced/unbalanced XLR I/O•••••••••••••••MX400XL Dual Stereo/Surround Reverb Processor#18-0336Also available: MX400 with balanced/unbalanced ¼" TRS inputs and outputs.— no wall wart!inputs and outputsInput gain level controls. Dual stereo Gain LED ladders.Configuration LEDs.Main LCD screen shows routing configurations, program names, effects and parameters, System settings.Page Select knob for choosing effects & System menus.Exit button.Tempo manually sets delay times.Effect Bypass.Three Parameter adjustment knobs.Program er/Factory program LEDs.System menu access.Stores or copies programs to memory settings.Program/Load selects factory or user programs.Program indicator.stereo to more complex dual stereo configurations, you can have ‘em all at the twist of a knob.Sandy, UT, USA ©2006 All Rights Reserved, HarmanI nternational Industries Inc. Specifica-tions subject to change Lexicon andMX-Edit are trademarks of HarmanInternational Industries, Inc. VST is a trademark of Steinberg Soft- und Hardware GmbH. Mac is a trademark of Apple Computer Corp. P/N 18-0463。
DBX AFS224双通道反馈抑制器简单操作1.反馈滤波点Setup Mode：首先进入设置模式，按住<channel ONE>的<Mode>键2秒后，直到指示灯由左向右亮齐，然后放开此键就可以进入设置模式.2.设置滤波总数：首先设置反馈的滤波总数，此时<Mode>按键的灯会变为黄色，其它<TYPE>键和<LIVE FILTER LIFT>键都会亮起；<TYPE>表示加/<LIVE FILTER LIFT>表示减；分别用这两个按键进行滤波总数的加减，批示灯分别指示滤波总数的多少.3.设置<Filters>固定滤波：在设置状态下，按<Mode>键灯变为绿色就可以进入固定滤波设置状态，<TYPE>表示加/<LIVE FILTER LIFT>表示减；分别用这两个按键进行滤波总数的加减，批示灯分别指示滤波总数的多少，剩余的滤波数就是<LIVE>的滤波数字.4.退出Setup Mode：按住<channel ONE>的<Mode>键2秒后，直到指示灯由左向右亮齐，然后放开此键就可以退出设置模式.5.使用Fixed和Live操作：Fixed设置测试要退出设置模式后，然后连接话筒进行固定测试；Live设置要在现场表演时才能捕捉反馈点.6.Type功能键：Type LED Q值Music High:Red(红灯)1/80th OctaveMusic Med:Yellow(黄灯)1/20th OctaveMusic Low:Green(绿灯)1/10th OctaveSpeech（人声）:Not Lit(不亮)1/5th Octave7.LIVE FILTER LIFT功能键：LED Lift TimeNot Lit(不亮)Lift OffGreen(绿灯)10SecondsYellow(黄灯)10MinutesRed(红灯)60Minutes8.Mode功能键：Fixed(固定滤波)：Green(绿灯)Live(移动滤波)：Red(红灯)（以上功能键在退出设置状态后，可以交叉选择使用）9.清除反馈滤波点：要清除现场的反馈滤波点，按住各通道的<Bypass>键2秒后，指示灯闪动后放开，就可清除所有的反馈滤波频点.（要设定有反馈滤波点后才可清除）10.面板锁定设置：要锁定面板按键进行锁机，按住<channel ONE>的<LIVE FILTER LIFT>键，等指示灯闪动全亮然后放开就可以锁定；解锁也是上述的同样操作.11.同步操作：最好的炒股软件双通道同步操作，按住<channel ONE>的<TYPE>键2秒后，指示灯闪动后放开，就可进入双通道同步操作状态；退出同步操作进入单步操作状态也是上述的同样操作.。

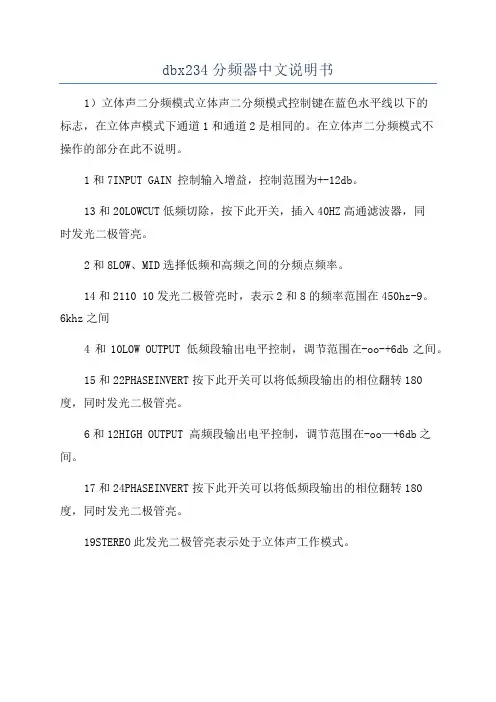

dbx234分频器中文说明书
1）立体声二分频模式立体声二分频模式控制键在蓝色水平线以下的
标志，在立体声模式下通道1和通道2是相同的。
在立体声二分频模式不
操作的部分在此不说明。
1和7INPUT GAIN 控制输入增益，控制范围为+-12db。
13和20LOWCUT低频切除，按下此开关，插入40HZ高通滤波器，同
时发光二极管亮。
2和8LOW、MID选择低频和高频之间的分频点频率。
14和2110 10发光二极管亮时，表示2和8的频率范围在450hz-9。
6khz之间
4和10LOW OUTPUT 低频段输出电平控制，调节范围在-oo-+6db之间。
15和22PHASEINVERT按下此开关可以将低频段输出的相位翻转180
度，同时发光二极管亮。
6和12HIGH OUTPUT 高频段输出电平控制，调节范围在-oo—+6db之间。
17和24PHASEINVERT按下此开关可以将低频段输出的相位翻转180
度，同时发光二极管亮。
19STEREO此发光二极管亮表示处于立体声工作模式。

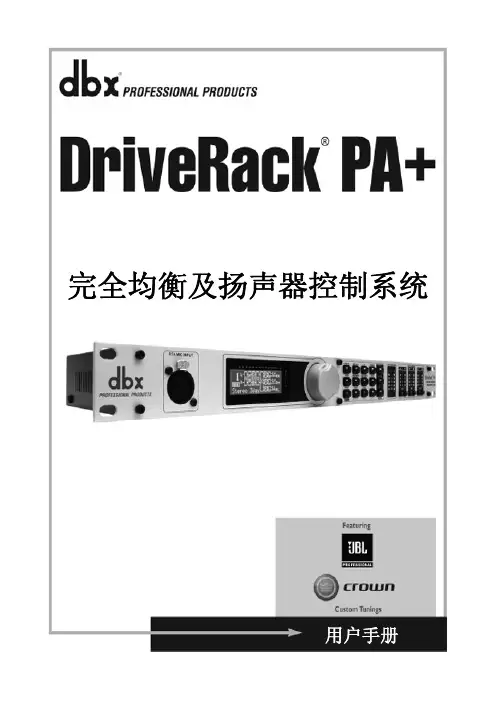

dbx专业音响产品DriveRack TM PA系统的完全均衡和扬声器控制系统用户手册DriveRack PA目录引言---------------------------------------------------------------30.1 Drive Rack TM PA说明---------------------------------------------30.2 服务联系信息---------------------------------------------------40.3 保证-----------------------------------------------------------4第一节启动-------------------------------------------------------61.1 后面板连接-----------------------------------------------------61.2 前面板---------------------------------------------------------61.3 快捷启动-------------------------------------------------------8第二节编辑功能-------------------------------------------------162.1 基本领航方式--------------------------------------------------162.2 按键配置纵览--------------------------------------------------162.3 EQ部分领航（GEQ／PEQ）----------------------------------------17 2.4 分谐波合成器领航----------------------------------------------172.5 电子分频器领航----------------------------------------------182.6 反馈抑制器领航----------------------------------------------18 2.7 压缩/限幅器领航--------------------------------------------19 2.8 扬声器延时调整领航--------------------------------------------19 2.9 多用途领航----------------------------------------------------202.10 奇才程序领航-------------------------------------------------20第三节Drive Rack PA运行---------------------------------------22 3.1 程序定义------------------------------------------------------223.2 工厂程序领航--------------------------------------------------223.3 工厂程序编辑--------------------------------------------------23第四节详细参数-------------------------------------------------25 4.1 前置分频的图像式EQ--------------------------------------------25 4.2 先进的反馈抑制器-----------------------------------------------25 4.3 分谐波合成器---------------------------------------------------27 4.4 分频器------------------------------------------------------274.5 后置分频的参数PEQ-------------------------------------------28 4.6 压缩器／限幅器----------------------------------------------294.7 扬声器延时调整----------------------------------------------31第五节应用指南----------------------------------------------335.12×6 分频器----------------------------------------------335.22×5分频器-----------------------------------------------345.32×4分频器-----------------------------------------------355.42×3分频器-----------------------------------------------35附录-----------------------------------------------------------37A.1 重新设置工厂程序-------------------------------------------37A.2 快捷键的选择-----------------------------------------------37A.3 技术特性---------------------------------------------------38A.4 自动EQ的最佳点--------------------------------------------39A.5 分频器图形-------------------------------------------------40A.6 方框图-----------------------------------------------------41A.7 程序表／扬声器调整／功率放大器调整-------------------------42 A.8 系统设置和增益结构-----------------------------------------43Dbx专业产品登记卡----------------------------------------------46引言用DriveRack TM PA的全部均衡和扬声器控制系统把PA系统驱动到完全新的表演水平。

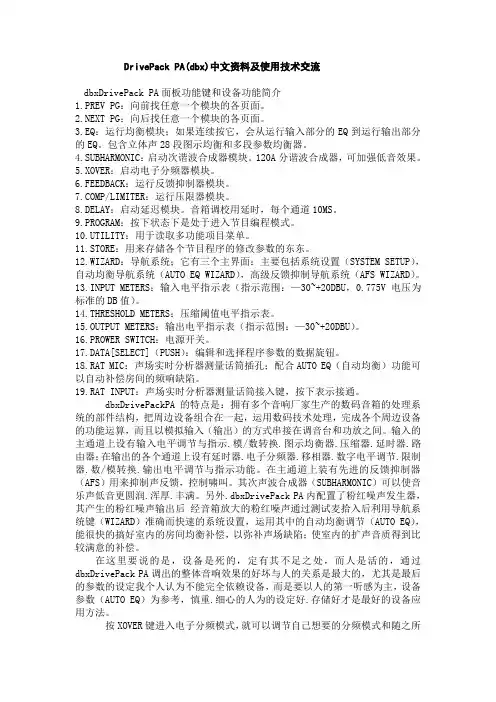

DrivePack PA(dbx)中文资料及使用技术交流dbxDrivePack PA面板功能键和设备功能简介1.PREV PG：向前找任意一个模块的各页面。
2.NEXT PG：向后找任意一个模块的各页面。
3.EQ：运行均衡模块；如果连续按它，会从运行输入部分的EQ到运行输出部分的EQ。
包含立体声28段图示均衡和多段参数均衡器。
4.SUBHARMONIC：启动次谐波合成器模块。
120A分谐波合成器，可加强低音效果。
5.XOVER：启动电子分频器模块。
6.FEEDBACK：运行反馈抑制器模块。
P/LIMITER：运行压限器模块。
8.DELAY：启动延迟模块。
音箱调校用延时，每个通道10MS。
9.PROGRAM：按下状态下是处于进入节目编程模式。
10.UTILITY：用于读取多功能项目菜单。
11.STORE：用来存储各个节目程序的修改参数的东东。
12.WIZARD：导航系统；它有三个主界面：主要包括系统设置（SYSTEM SETUP），自动均衡导航系统（AUTO EQ WIZARD），高级反馈抑制导航系统（AFS WIZARD）。
13.INPUT METERS：输入电平指示表（指示范围：—30~+20DBU，0.775V电压为标准的DB值）。
14.THRESHOLD METERS：压缩阈值电平指示表。
15.OUTPUT METERS：输出电平指示表（指示范围：—30~+20DBU）。
16.PROWER SWITCH：电源开关。
17.DATA[SELECT]（PUSH）：编辑和选择程序参数的数据旋钮。
18.RAT MIC：声场实时分析器测量话筒插孔；配合AUTO EQ（自动均衡）功能可以自动补偿房间的频响缺陷。
19.RAT INPUT：声场实时分析器测量话筒接入键，按下表示接通。
dbxDrivePackPA的特点是：拥有多个音响厂家生产的数码音箱的处理系统的部件结构，把周边设备组合在一起，运用数码技术处理，完成各个周边设备的功能运算，而且以模拟输入（输出）的方式串接在调音台和功放之间。

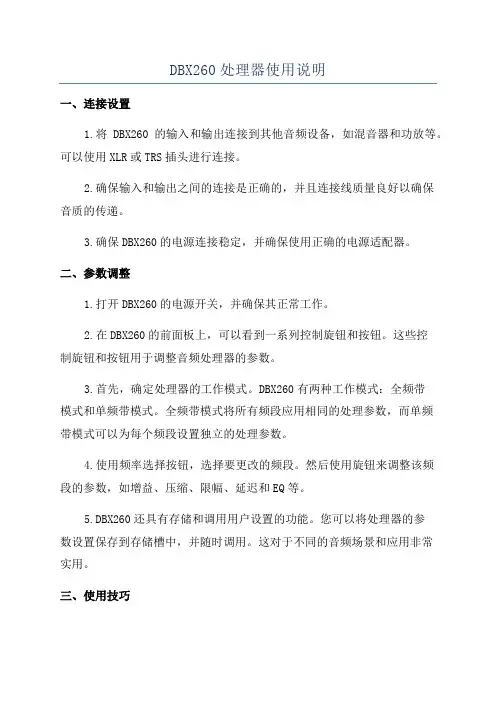

DBX260处理器使用说明一、连接设置1.将DBX260的输入和输出连接到其他音频设备，如混音器和功放等。
可以使用XLR或TRS插头进行连接。
2.确保输入和输出之间的连接是正确的，并且连接线质量良好以确保音质的传递。
3.确保DBX260的电源连接稳定，并确保使用正确的电源适配器。
二、参数调整1.打开DBX260的电源开关，并确保其正常工作。
2.在DBX260的前面板上，可以看到一系列控制旋钮和按钮。
这些控制旋钮和按钮用于调整音频处理器的参数。
3.首先，确定处理器的工作模式。
DBX260有两种工作模式：全频带模式和单频带模式。
全频带模式将所有频段应用相同的处理参数，而单频带模式可以为每个频段设置独立的处理参数。
4.使用频率选择按钮，选择要更改的频段。
然后使用旋钮来调整该频段的参数，如增益、压缩、限幅、延迟和EQ等。
5.DBX260还具有存储和调用用户设置的功能。
您可以将处理器的参数设置保存到存储槽中，并随时调用。
这对于不同的音频场景和应用非常实用。
三、使用技巧1.在使用DBX260进行音频处理时，应先平衡输入信号。
可以使用增益旋钮调整信号的输入级别，以确保输入信号处于正常工作范围内。
2.使用压缩功能，可以平衡和限制信号的动态范围。
通过调整压缩比和阈值参数，可以控制信号的响度和透明度。
3.使用EQ功能，可以调整音频信号的频率响应。
通过增强或削弱不同频段的信号，可以改善音频的整体声音质量。
4.使用延迟功能，可以调整音频信号的声音到达时间，以解决声音传播时间不一致的问题。
这对于多扬声器设置和大型演唱会等应用非常重要。
5.使用限幅功能，可以限制信号的最大幅度，以防止过载和失真。
这对于保护扬声器和音频设备非常重要。
总结：。

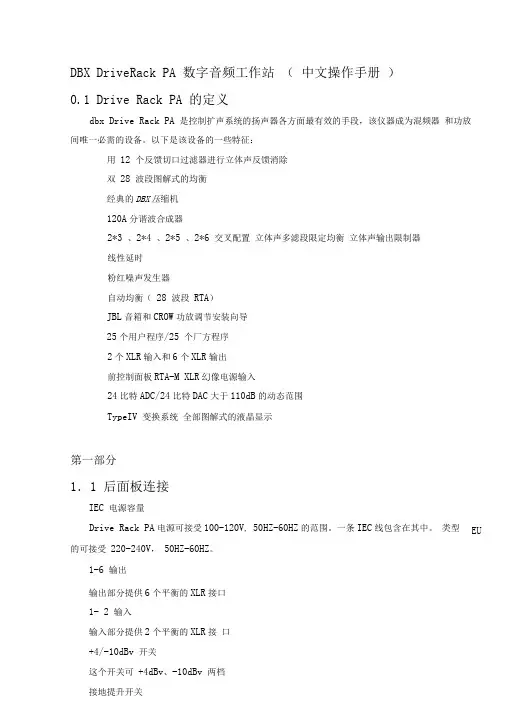

DBX DriveRack PA数字音频工作站(中文操作手册)0.1 Drive Rack PA的定义dbx Drive Rack PA是控制扩声系统的扬声器各方面最有效的手段，该仪器成为混频器和功放间唯一必需的设备。
以下是该设备的一些特征：●用12个反馈切口过滤器进行立体声反馈消除●双28波段图解式的均衡●经典的DBX压缩机●120A分谐波合成器●2*3、2*4、2*5、2*6交叉配置●立体声多滤段限定均衡●立体声输出限制器●线性延时●粉红噪声发生器●自动均衡（28波段RTA）●JBL音箱和CROWN功放调节安装向导●25个用户程序/25个厂方程序●2个XLR输入和6个XLR输出●前控制面板RTA-M XLR 幻像电源输入●24比特ADC/24比特DAC，大于110dB的动态范围●TypeIV 变换系统●全部图解式的液晶显示第一部分1．1 后面板连接IEC电源容量Drive Rack PA电源可接受100-120V，50HZ-60HZ的范围。
一条IEC线包含在其中。
EU 类型的可接受220-240V，50HZ-60HZ。
1-6输出输出部分提供6个平衡的XLR接口1-2输入输入部分提供2个平衡的XLR接口+4/-10dBv 开关这个开关可+4dBv、-10dBv两档接地提升开关该开关可提升XLR输入插脚1的机架接地1．2 前面板连接RTA输入口这个平衡的XLR输入口是用来连接一个RTA话筒的，它允许用户优化平衡设置，用户可以使用自平衡的向导安装辅助。
RTA话筒输入选择器按下RTA话筒输入键将前面板RTA输入XLR接口数据选择钮数据选择钮用来在程序菜单中滚动选择，加载程序、选择范围和修改范围值。
LCD液晶显示有背景光的液晶显示提供给用户全部的操作信息包括：信号线路，有效限制修改和向导安装功能。
如果任何内部削波在内部单元发生，显示屏同样会提醒用户，以下的信息将出现：削波。
功能键功能键可以让用户直接进行所有修改和导航功能，按钮的功能如下：〈PREV PG〉用来向后引导不同部件单元块〈NEXT PG〉用来向前引导不同部件单元块〈EQ〉用来切换EQ单元，可以让你从输入部分的EQ单元到输出部分的EQ单元〈SUBHARMONIC〉这个按钮用来切换至分谐波合成模式〈XOVER〉用来进入交换模式〈FEEDBACK〉启用反馈消除模式〈COMP/LIMITER〉用来转换压缩或限制模式〈DELAY〉用来切换至延时模式〈PROGRAM〉按下后进入程序模式〈UTILITY〉用来存取“UTILITY实用程序”菜单〈STORE〉存储任何程序变动〈WIZARD〉用来进入向导部分，包括：系统安装、自平衡向导及高级反馈抑制向导。
输入表设备提供给用户2个独立的6段灯管输入表，可以测量-30dBu至+20dBu范围，这些计量表用来监控输入单元的信号水平。
门限计量表门限计量表表示,门限电平已被超出限幅器的范围，并且增益将在特定的输出通道内缩减。
输出表仪器提供给用户6个独立的6段灯管输出表,可以测量-30dBu至+20dBu范围。
电源开关电源开关可以切换仪器的开关状态。
注意：DBX专业产品强力推荐，与DBX连接的功放应该在DBX循环通电之前降低功率。
1．3 快速启动由于你想立即进入，以下信息可提供给您作为快速启动向导来优化仪器作。
信号通道单元简图详见说明书P4页联接当安装DBX DRIVERACD PA时，作好如下联接：●总是在提供电源前作好连接●由发送设备（混响器）的输出端连接到2个XLR输入接口中的一个●将6个XLR输出接口中的一个与功放的输入端连接●如果想通过RTA发生房间粉红噪声，将RTA麦克风与前面板的XLR输入连接，并按下RTA 输入按钮。
● 在DBX 通电之前必须关闭功放，要确保功放总是最后一个被打开，第一个被关闭。
一旦所有连接完成，系统电源打开，你就可以通过前面板的信号路径导航，显示屏将清楚明了地显示信号从输入至输出的各个方面。
前面板从左到右的特征如下：RTA 麦克风输入——这个XLR 输入是用来连接一个RTA 麦克风的，RTA 麦克风输入钮对应RTA 输入接口。
LCD 显示屏——DBX 的所有操作信息都会显示在这里。
仪器向导现在你将所有的音频连接都完成，同时也很熟悉前面板导航系统，你可以通过使用向导安装系统来优化你的系统。
该仪器可以让你快速成准确地进行会场设置。
向导菜单提供系统设置、自动均衡调节及高级反馈抑制（AFS ）。
以下带你进入会场设置。
从程序模式下，按下<WIZARD>钮，显示如下：AFS系统安装●箭头会指向已选中的向导设置，要选择三个选项中的任何一项，可以转动<DATA>转钮，如果你处于系统安装的情况下，按〈NEXT PG 〉钮或是按动〈DATA 〉转钮，屏幕将显示：● 简单转动〈DATA 〉转钮来选择单声道或立体声输入配置。
一旦你选择了输入方式，按下〈NEXT PG 〉钮，屏幕将显示如下：选择GEQ 作为双重的 单声道或立体声双单声道● 旋转〈DATA 〉转钮来选择双重单声道或立体声的28个波段图示均衡。
一旦你选择了均衡选项，按下〈NEXT PG〉钮显示如下：●旋转〈DATA 〉转钮来选择大量已自定义调谐的主要扬声器中的一个，如果音箱正在使用而未在菜单中体现，请选择CUSTOM （自定义）。
一旦你选择了主要扬声器选项，按下〈NEXT PG 〉钮显示如下：● 旋转〈DATA 〉转钮来选择大量已自定义调谐的辅助扬声器中的一个，一旦你选择辅助音箱选项，按下〈NEXT PG 〉钮显示如下：高放大器 CRWN 宏技术 ● 现在你可以快捷地选择功放，通过转动〈DATA 〉转钮来选择大量已自定义调谐功放中的一个。
注意显示屏最上面的一行既可以是高档、中档也可以是低档，这仅根据你选择的音箱设置而定。
一旦你选择了你的功放调谐项（根据功入型号而定），你将选择具体的功放灵敏度设置，如果可操作的话。
● 转动〈DATA 〉转钮，选择功放制造商的具体功放灵敏度设置。
一旦设定，按〈NEXT PG 〉钮，你将得到使你的功放电平最优化的选项。
屏幕将显示类似如下所示：高放大电平 调整电平与你的功放一致●现在你转动〈DATA 〉转钮来匹配你的功放选择的设置。
注意，根据你的功放选择，仪器会在最初显示推荐的特殊放大器的设置，为的是得到最大值的内部高度。
这是用来匹配你的放大器与该仪器的。
注意，如果辅助音箱被包括在音箱选项中，你将被询问辅助低音音箱有没有被桥接或单声道。
想要获得更多信息，请参照系统设备与结构获取信息（在附录中）● 一旦你完成了你的功放设置，你可以按〈NEXT PG 〉钮，同时你会被要求选择桥接或根据你的低放大器正常设置（如果使用的话），屏幕显示如下：低放大器桥接● 一旦你选择了桥接或单声道，按〈NEXT PG 〉会激励〈DATA 〉转钮来加载你新的设定。
如果你不希望加载设置，既可按〈PROGRAM 〉钮，又可使用〈PREV PG 〉钮来再次修正你的设置，通过使用你的选择，仪器将自动生成一种新程序和音箱选项（经常是正确的接线类型、界限范围、音箱补偿均衡、延时调整）。
放大器参数经常用来设置限幅器停止扩大削波、均衡交叉电平输出。
你可能会发现根据自己的品味及音乐风格要再次调节交叉电平。
自动均衡向导● 一旦你定制了你的系统设置，你现在能进入均衡系统状态。
自动均衡向导自动调节相应的系统，通过发出粉红噪声与调节图示均衡，直到RTA 匹配一个选定的频率特性曲线。
在仪器的向导菜单下，转动〈DATA 〉转钮直到显示如下：AFS 高级反馈抑制向导● 既可按〈NEXT PG 〉钮又可转动〈DATA 〉钮来显示如下：把麦克风连接至输入，按下 输入按钮● 显示屏将提示你连接RTA麦克风到前面板的RTA XLR 输入接口，按下〈RTAINPUT 〉钮。
推荐你使用DBX RTA-M 麦克风选项。
如果你想跳过前面的全部步骤，在程序模式下，按下〈RTA INPUT 〉钮，或按下〈NEXT PG 〉钮，显示如下（说明书P8页）： ● 你可以根据自动均衡表来选择不同频率中的一个。
选项如下：平坦的FLAT 、特性曲线RESPONSE A-D 、低、中、高精度。
一旦你选定了相应的所需均衡频率，按下〈NEXT PG 〉钮显示如下：麦克风电平调高（接通）电平粉噪电平：● 现在你将通过调节粉噪电平来使整个房间有粉红噪声。
条形图的范围由-30dBu 到+20dBu 。
在操作时确定一下粉噪的电平位，使其达到可使用的水准。
一旦粉噪标准已调整到所需的音量，按下〈NEXT PG 〉钮，自动均衡调节将会开始。
显示屏将既显示图示均衡又会显示RTA 。
顺时针或逆时针转动〈DATA 〉转钮，可以在两种模式中切换。
同时你也能从中选一种模式后，避免到工具UTILITY 菜单中去设置。
显示如下（说明书P8页）：● 就这点而言，仪器可以自动进行房间内的均衡设置。
如果你使用独立的左右图示均衡，你将获得每边的独立自动均衡。
如果你使用立体声连接均衡，每边都将同步均衡，自动均衡能在进程中的任何时刻被取消，通过按下〈NEXT PG 〉钮，根据完整的自动均衡向导菜单，你能通过释放〈RTA INPUT 〉钮和按下〈PROGRAM 〉钮来返回程序模式。
如需更多相关自动均衡的信息可以参阅附录部分的自动均衡优化信息。
AFS 高级反馈抑制向导● 仪器同时提供独特的AFS （高级反馈抑制）模式，这个独一无二的特性使功放系统中不必要的反馈成为过去。
这个AFS 向导将引导你进入AFS 单元的固定滤波器的安装。
在仪器向导菜单中，转动〈DATA 〉转钮直到显示如下：AFS●按下〈NEXT PG 〉钮显示如下：完成后按下● 一旦混频器的增益电平降低后，按下〈NEXT PG 〉钮显示如下：● 你现在将使用〈DATA 〉转钮来选择固定的滤波器号。
取值范围0-12。
滤波器总数将保持在12。
现场（有效）滤波器数=总滤波器数—固定数目。
现场和固定滤波器类型不同，不同在于固定模式滤波器会自动被安排一个产生反馈的频率，并保持在该频率上直至被用户清除。
而在现场模式中，现场滤波器会自动监视、删除现场音频（音乐或演讲）中的反馈频率。
当所有的现场滤波器被使用，他们开始环旋。
必须说明的是，当一个新反馈被监测并被标记后，第一个现场滤波器便被替换了。
这种模式很有益处，因为反馈频率在话筒被移动时可能发生变化，或在会场特征改变时会发生变化。
固定/现场滤波器用法将在每个反馈消除效果的页面底部被指示。
“F ”表示可使用的固定滤波器，“L ”表示可使用的现场滤波器。
一个有黑底的“F ”或“L ”表示该滤波器正在使用或已经设定。
一旦所需号被选中，按〈NEXT PG 〉显示如下：●这些类型属于Q ，灵敏度和演算法类型。
