Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器的特点与区别分析

容 e购
易容MLCC讲解
2014.12.10 制作：赵志刚
容 e购
单点突破
简单
专注陶瓷电容商务平台
容 e购
MLCC 诞生于20 世纪60 年代，最先由美国公司研制成功。20 世纪90 年代以来，在电子信息产业日新月异、信息产品“轻薄短小”的发展 趋势下，全球MLCC市场需求不断增长，MLCC 已成为电容器市场中 最为主流的产品。
易容主要代理的MLCC生产商
日本：京瓷(KYOCERA)、村田（MUTATA)、丸和（ Maruwa） 、 TDK 、 太阳诱电（TAIYO). 韩国：三星(SAMSUNG). 台湾：达方(DARFON)、禾伸堂(HEC)、国巨(YAGEO)、华新科 (WALSIN). 大陆：宇阳(EYANG)、风华高科(FENGHUA). 其他：基美(KEMET) 、 AVX .
容 e购
MLCC的可靠性测试
容值测量 DF测试 IR测试 耐电压测试 容量温度特性（TCC.) 可焊性 耐焊性 抗弯曲强度 端子结合强度 温度循环 潮湿实验 寿命试验
容 e购
MLCC使用前注意事项
MLCC在超出生产商所规定的条件下，恶劣的工作环境或外界机械超压作用下， 电容芯片都有可能被破坏，所以在使用时，首先考虑生产商所承认的规格应用。
容 e购
MLCC的相关参数
材质：
按照温度特性、材质、生产工艺。MLCC可以分成两大类： 第一类：NPO (C0G)、C0H 、 CG 、 CH 、 CJ 、 CK等。 特点：温度特性平稳、容值小、价格高。
第二类：X7R、X5R 、 Y5V、Z5U等。 特点：温度特性大、容值大、价格低。
-C0G电容器具有高温度补偿特性，适合作旁路电容和耦合电容. -X7R电容器是温度稳定型陶瓷电容器，适合要求不高的工业应用. -Z5U电容器特点是小尺寸和低成本，尤其适合应用于去耦电路. -Y5V电容器温度特性最差，但容量大，可取代低容铝电解电容. C0G、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随 之带来的电容器的介质损耗、容量稳定性等也就不同。

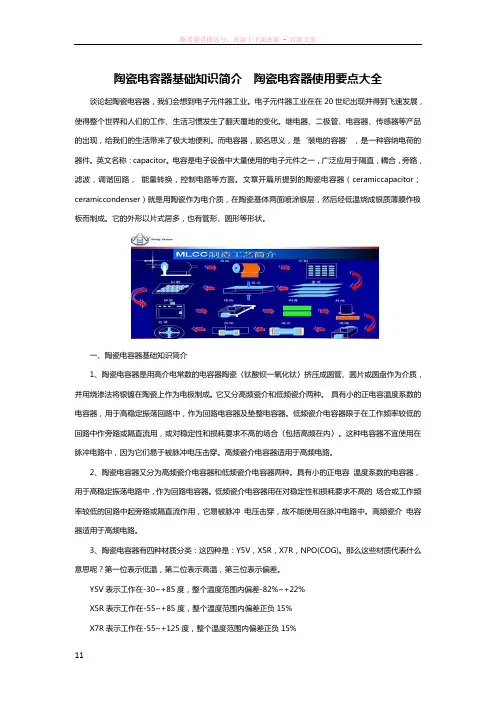

陶瓷电容器基础知识简介陶瓷电容器使用要点大全谈论起陶瓷电容器，我们会想到电子元件器工业。

电子元件器工业在在20世纪出现并得到飞速发展，使得整个世界和人们的工作、生活习惯发生了翻天覆地的变化。

继电器、二极管、电容器、传感器等产品的出现，给我们的生活带来了极大地便利。

而电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。

英文名称：capacitor。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

文章开篇所提到的陶瓷电容器（ceramiccapacitor；ceramiccondenser）就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。

它的外形以片式居多，也有管形、圆形等形状。

一、陶瓷电容器基础知识简介1、陶瓷电容器是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。

它又分高频瓷介和低频瓷介两种。

具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。

低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。

这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。

高频瓷介电容器适用于高频电路。

2、陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。

具有小的正电容温度系数的电容器，用于高稳定振荡电路中，作为回路电容器。

低频瓷介电容器用在对稳定性和损耗要求不高的场合或工作频率较低的回路中起旁路或隔直流作用，它易被脉冲电压击穿，故不能使用在脉冲电路中。

高频瓷介电容器适用于高频电路。

3、陶瓷电容器有四种材质分类：这四种是：Y5V，X5R，X7R，NPO(COG)。

那么这些材质代表什么意思呢？第一位表示低温，第二位表示高温，第三位表示偏差。

Y5V表示工作在-30~+85度，整个温度范围内偏差-82%~+22%X5R表示工作在-55~+85度，整个温度范围内偏差正负15%X7R表示工作在-55~+125度，整个温度范围内偏差正负15%NPO（COG）是温度特性最稳定的电容器，电容温漂很小，整个温度范围容量很稳定，温度也是-55~125度，适用于振荡器，超高频滤波去耦，但容量一般做不大。

三、瓷介电容器（一）概述1、电容器用陶瓷的分类方法：适合做电容器的陶瓷很多，为了生产和使用上的规范，将电容器用陶瓷材料按照其性能特点进行分类，分类的主要依据是介电常数ε、损耗角正切tgδ、频率特性、温度特性、电压特性等综合考虑，我国已有完整的电容器用陶瓷材料分类标准，将电容器瓷分成三类（1、2、3类），由此也将陶瓷电容器分成1、2、3类瓷介电容器。

通常将1类瓷称做高频瓷（顺电体陶瓷），2类瓷称为低频瓷（铁电体陶瓷），3类瓷称为半导体瓷。

2、电容器瓷的介电常数并非一个恒定值，是一个与温度有关的电参数，为了描述介电常数这种温度特性，对1类瓷用温度系数TC(也用α表示，单位10-6/℃)来表达，对2、3类瓷用介电常数ε随温度的变化率△ε/ε（%）来表达。

温度特性是各类陶瓷电容器瓷分组的主要依据。

3、陶瓷电容可以有引线，也可以无引线（比如MLCC：贴片陶瓷电容）；其包封材料可以是酚醛树脂（液体涂封）、环氧树脂（粉末涂装，兰色、红色、绿色各种颜色）、釉膜涂装（烧结涂装）。

4、相关词语解释：1）结构类似元件：用相同的工艺和材料制造的电容器，即使它们的外形尺寸和数值可能不同，也可以认为是结构类似的电容器。

2）初始制造阶段：单层电容器的初始制造阶段是形成电极的介质金属化（即被银瓷片生产）。

多层电容器的初始制造阶段是介质-电极叠压后的第一次共同烧结。

3）1类瓷介固定电容器：专门设计并用在低损耗、电容量稳定性高或要求温度系数有明确规定的谐振电路中的一种电容器。

例如，在电路中做温度补偿之用。

该类陶瓷介质是以标称温度系数来确定的。

4）2类瓷介固定电容器：适用于作旁路、耦合或对损耗和电容量稳定性要求不高的电路中的具有高介电常数的一种电容器。

该类陶瓷介质是以在类别温度范围内电容量非线性变化来确定的。

5）3类瓷介固定电容器：是一种具有半导体特征的瓷介电容器。

该类电容器适于作旁路、耦合之用。

该类陶瓷介质是以在类别温度范围内电容量非线性变化来确定的。

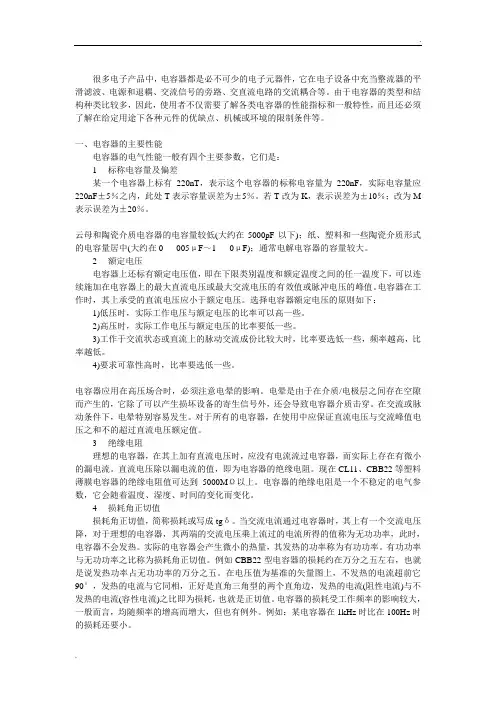

很多电子产品中，电容器都是必不可少的电子元器件，它在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等。

由于电容器的类型和结构种类比较多，因此，使用者不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点、机械或环境的限制条件等。

一、电容器的主要性能电容器的电气性能一般有四个主要参数，它们是：1标称电容量及偏差某一个电容器上标有220nT，表示这个电容器的标称电容量为220nF，实际电容量应220nF±5％之内，此处T表示容量误差为±5％。

若T改为K，表示误差为±10％；改为M 表示误差为±20％。

云母和陶瓷介质电容器的电容量较低(大约在5000pF以下)；纸、塑料和一些陶瓷介质形式的电容量居中(大约在0005μF～10μF)；通常电解电容器的容量较大。

2额定电压电容器上还标有额定电压值，即在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。

电容器在工作时，其上承受的直流电压应小于额定电压。

选择电容器额定电压的原则如下：1)低压时，实际工作电压与额定电压的比率可以高一些。

2)高压时，实际工作电压与额定电压的比率要低一些。

3)工作于交流状态或直流上的脉动交流成份比较大时，比率要选低一些，频率越高，比率越低。

4)要求可靠性高时，比率要选低一些。

电容器应用在高压场合时，必须注意电晕的影响。

电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。

在交流或脉动条件下，电晕特别容易发生。

对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不的超过直流电压额定值。

3绝缘电阻理想的电容器，在其上加有直流电压时，应没有电流流过电容器，而实际上存在有微小的漏电流。

直流电压除以漏电流的值，即为电容器的绝缘电阻。
