贴片电容的介质分类(按温度稳定性)COG_X7R_Y5V_X5R_NPO

贴片电容COG、NPO 、X7R、Ｙ5V、X5R介质区别在我们选择无极性电容式,不知道大家就是否有注意到电容的X5R,X7Ｒ,Y5V,ＣＯＧ等等瞧上去很奇怪的参数,有些摸不着头脑,本人特意为此查阅了相关的文献,现在翻译出来奉献给大家。

这个就是按美国电工协会(EIＡ)标准,不同介质材料的MLＣC按温度稳定性分成三类:超稳定级(工类)的介质材料为CＯG或NPＯ;稳定级(II类)的介质材料为Ｘ7R;能用级(Ⅲ)的介质材料Y５Ｖ。

这类参数描述了电容采用的电介质材料类别,温度特性以及误差等参数,不同的值也对应着一定的电容容量的范围。

具体来说,就就是:X7R常用于容量为330０ｐF～0.３3uF的电容,这类电容适用于滤波,耦合等场合,电介质常数比较大,当温度从0°Ｃ变化为70°C时,电容容量的变化为±15%;Y５P与Y５V常用于容量为1５0pＦ~2nF的电容,温度范围比较宽,随着温度变化,电容容量变化范围为±１0%或者+22%／-8２%。

对于其她的编码与温度特性的关系,大家可以参考表４-1。

例如,X5R的意思就就是该电容的正常工作温度为－５5°C～+8５°C,对应的电容容量变化为±1５％。

下面我们仅就常用的ＮＰＯ、X7R、Ｚ5U与Ｙ5V来介绍一下它们的性能与应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的就是AVX公司的命名方法,其她公司的产品请参照该公司的产品手册。

ＮＰO、Ｘ７R、Z５U与Y５V的主要区别就是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO就是一种最常用的具有温度补偿特性的单片陶瓷电容器。

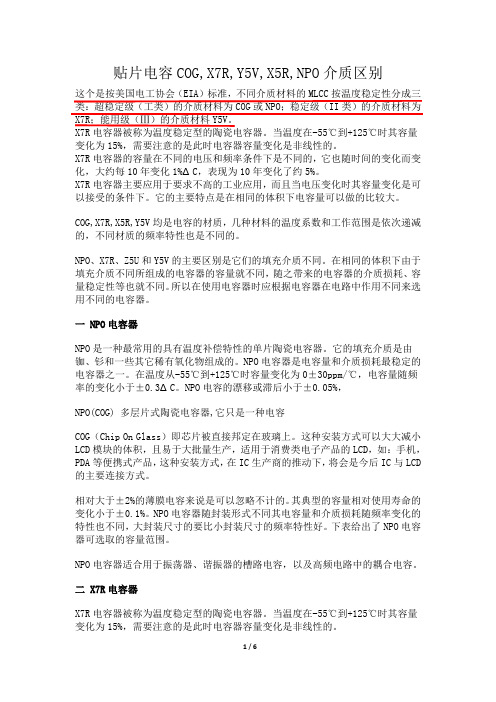

贴片电容COG,X7R,Y5V,X5R,NPO介质区别这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，NPO(COG) 多层片式陶瓷电容器,它只是一种电容COG（Chip On Glass）即芯片被直接邦定在玻璃上。

这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，如：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD 的主要连接方式。

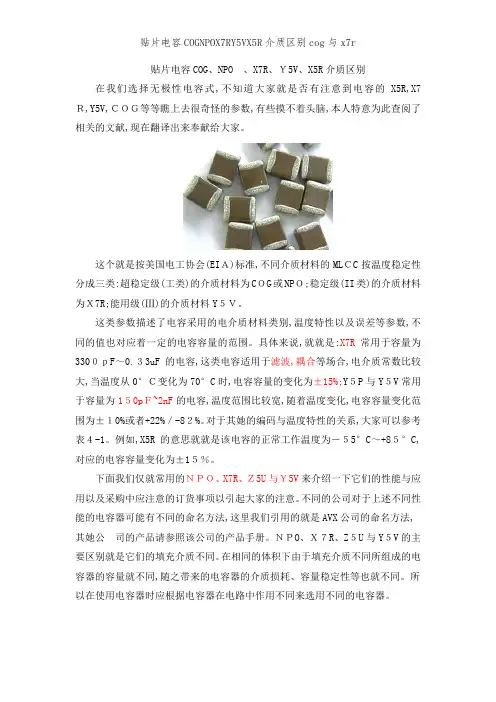

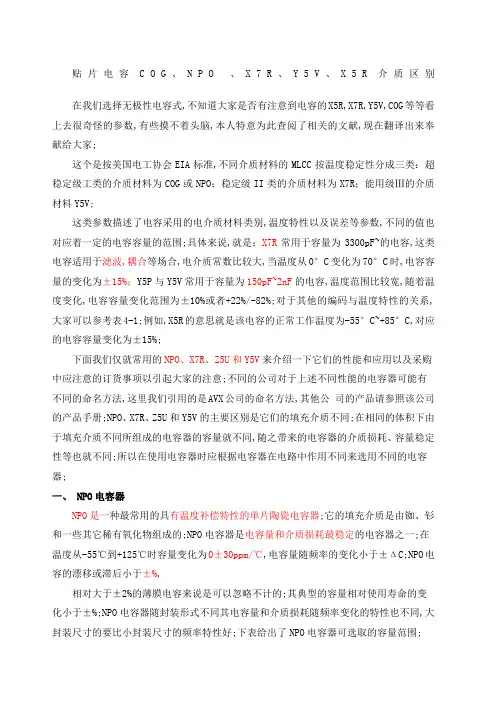

贴片电容C O G、N P O、X7R、Y5V、X5R介质区别在我们选择无极性电容式,不知道大家是否有注意到电容的X5R,X7R,Y5V,COG等等看上去很奇怪的参数,有些摸不着头脑,本人特意为此查阅了相关的文献,现在翻译出来奉献给大家;这个是按美国电工协会EIA标准,不同介质材料的MLCC按温度稳定性分成三类：超稳定级工类的介质材料为COG或NPO；稳定级II类的介质材料为X7R；能用级Ⅲ的介质材料Y5V;这类参数描述了电容采用的电介质材料类别,温度特性以及误差等参数,不同的值也对应着一定的电容容量的范围;具体来说,就是：X7R常用于容量为3300pF~的电容,这类电容适用于滤波,耦合等场合,电介质常数比较大,当温度从0°C变化为70°C时,电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容,温度范围比较宽,随着温度变化,电容容量变化范围为±10%或者+22%/-82%;对于其他的编码与温度特性的关系,大家可以参考表4-1;例如,X5R的意思就是该电容的正常工作温度为-55°C~+85°C,对应的电容容量变化为±15%;下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意;不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册;NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同;在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同;所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器;一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器;它的填充介质是由铷、钐和一些其它稀有氧化物组成的;NPO电容器是电容量和介质损耗最稳定的电容器之一;在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±ΔC;NPO电容的漂移或滞后小于±%,相对大于±2%的薄膜电容来说是可以忽略不计的;其典型的容量相对使用寿命的变化小于±%;NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好;下表给出了NPO电容器可选取的容量范围;NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容;通常COG和NPO指的是I 类电介质,温度特性-2-55℃~125℃容量变化率30ppm以内,现在C特性都用COG来表示,不用NP0表示了;二、X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器;当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的;X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%;X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下;它的主要特点是在相同的体积下电容量可以做的比较大;下表给出了X7R电容器可选取的容量范围;三、Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器;这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本;对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量;但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%;尽管它的容量不稳定,由于它具有小体积、等效串联电感ESL和等效串联电阻ESR低、良好的频率响应,使其具有广泛的应用范围;尤其是在退耦电路的应用中;下表给出了Z5U 电容器的取值范围;Z5U电容器的其他技术指标如下:工作温度范围+10℃ --- +85℃ 温度特性 +22% ---- -56% 介质损耗最大 4%四、Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%;Y5V的高介电常数允许在较小的物理尺寸下制造出高达μF电容器;Y5V电容器的取值范围如下表所示Y5V电容器的其他技术指标如下:工作温度范围 -30℃ --- +85℃ 温度特性 +22% ---- -82% 介质损耗最大 5%贴片电容器命名方法可到AVX网站上找到;五、NPO,X7R及Y5V电容的特性及主要用途NPO的特性及主要用途属1类陶瓷介质,电气性能稳定,基本上不随时间、温度、电压变化,适用于高可靠、高稳定的高额、特高频场合;特性：电容范围：1pF～1± rms 1MHz环境温度： -55℃～+125℃ 组别：CG温度特性：0±30ppm/℃损耗角正切值： 15x10-4绝缘电阻：≥10GΩ抗电强度：倍额定电压 5秒浪涌电流：≤50毫安X7R的特性及主要用途属2类陶瓷介质,电气性能较稳定,随时间、温度、电压的变化,其特性变化不明显,适用于要求较高的耦合、旁路、源波电路以及10兆周以下的频率场合;特性：电容范围 300pF～± rms 1KHz环境温度：-55℃～+125℃ 组别：2X1温度特性：±15%损耗角正切值：100Volts: % max50Volts: % max25Volts: % max16Volts: % max10Volts: % max绝缘电阻：≥4GΩ或≥100S/C 单位：MΩ抗电强度：倍额定电压5秒浪涌电流：≤50毫安Y5V的特性及主要用途属 2类陶瓷介质,具有很高的介电系数,能较容易做到小体积,大容量,其容量随温度变化比较明显,但成本较低;广泛应用于对容量,损耗要求不高的场合;特性：电容范围 1000pF～22uF 1KHz环境温度：-30℃～+85℃温度特性：±22%～-82%损耗角正切值：50Volts: %25Volts: %16Volts: %绝缘电阻：≥4GΩ或≥100S/C 单位：MΩ抗电强度：倍额定电压 5秒浪涌电流：≤50毫安。

[笔记]贴片电容COG、NPO、X7R、Y5V、X5R介质区别贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会(EIA)标准，不同介质材料的MLCC按温度稳定性分成三类:超稳定级(工类)的介质材料为COG或NPO;稳定级(II类)的介质材料为X7R;能用级(?)的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是:X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0?C变化为70?C时，电容容量的变化为?15%;Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

?10%或者+22%/-例如，X5R的意思就是该电容的正常工作温度为-55?C~+85?C，对应的电容容量变化为?15%。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

贴片电容COG.NPO .X7R.Y5V.X5R介质差别在我们选择无极性电容式,不知道大家是否有留意到电容的X5R,X7R,Y5V,COG等等看上去很奇异的参数,有些摸不着脑筋,本身特意为此查阅了相干的文献,如今翻译出来奉献给大家.这个是按美国电工协会（EIA）尺度,不合介质材料的MLCC按温度稳固性分成三类：超稳固级（工类）的介质材料为COG或NPO;稳固级（II类）的介质材料为X7R;能用级（Ⅲ）的介质材料Y5V.这类参数描写了电容采取的电介质材料类别,温度特征以及误差等参数,不合的值也对应着必定的电容容量的规模.具体来说,就是：X7R经常运用于容量为3300pF~0.33uF的电容,这类电容实用于滤波,耦合等场合,电介质常数比较大,当温度从0°C变更为70°C时,电容容量的变更为±15%;Y5P与Y5V经常运用于容量为150pF~2nF的电容,温度规模比较宽,跟着温度变更,电容容量变更规模为±10%或者+22%/-82%.对于其他的编码与温度特征的关系,大家可以参考表4-1.例如,X5R的意思就是该电容的正常工作温度为-55°C~+85°C,对应的电容容量变更为±15%.下面我们仅就经常运用的NPO.X7R.Z5U和Y5V来介绍一下它们的机能和运用以及倾销中应留意的订货事项以引起大家的留意.不合的公司对于上述不合机能的电容器可能有不合的定名办法,这里我们引用的是AVX公司的定名办法,其他公司的产品请参照该公司的产品手册.NPO.X7R.Z5U和Y5V的重要差别是它们的填充介质不合.在雷同的体积下因为填充介质不合所构成的电容器的容量就不合,随之带来的电容器的介质损耗.容量稳固性等也就不合.所以在运用电容器时应依据电容器在电路中感化不合来选用不合的电容器.一.NPO电容器NPO是一种最经常运用的具有温度抵偿特征的单片陶瓷电容器.它的填充介质是由铷.钐和一些其它罕见氧化物构成的.NPO电容器是电容量和介质损耗最稳固的电容器之一.在温度从-55℃到+125℃时容量变更为0±30ppm/℃,电容量随频率的变更小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以疏忽不计的.其典范的容量相对运用寿命的变更小于±0.1%.NPO电容器随封装情势不合其电容量和介质损耗随频率变更的特征也不合,大封装尺寸的要比小封装尺寸的频率特征好.下表给出了NPO电容器可拔取的容量规模.NPO电容器合实用于振荡器.谐振器的槽路电容,以及高频电路中的耦合电容.平日COG和NPO指的是I 类电介质,温度特征-2-55℃~125℃容量变更率30ppm以内,如今C特征都用COG来暗示,不必NP0暗示了.二.X7R电容器X7R电容器被称为温度稳固型的陶瓷电容器.当温度在-55℃到+125℃时其容量变更为15%,须要留意的是此时电容器容量变更长短线性的.X7R电容器的容量在不合的电压和频率前提下是不合的,它也随时光的变更而变更,大约每10年变更1%ΔC,表示为10年变更了约5%.X7R电容器重要运用于请求不高的工业运用,并且当电压变更时其容量变更是可以接收的前提下.它的重要特色是在雷同的体积下电容量可以做的比较大.下表给出了X7R电容器可拔取的容量规模.三.Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里起首须要斟酌的是运用温度规模,对于Z5U电容器重要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在雷同的体积下Z5U电容器有最大的电容量.但它的电容量受情况和工作前提影响较大,它的老化率最大可达每10年降低5%.尽管它的容量不稳固,因为它具有小体积.等效串联电感（ESL）和等效串联电阻（ESR）低.优越的频率响应,使其具有普遍的运用规模.尤其是在退耦电路的运用中.下表给出了Z5U电容器的取值规模.Z5U电容器的其他技巧指标如下:工作温度规模+10℃ ---+85℃ 温度特征 +22% ---- -56% 介质损耗最大 4%四.Y5V电容器Y5V电容器是一种有必定温度限制的通用电容器,在-30℃到85℃规模内其容量变更可达+22%到-82%.Y5V的高介电常数许可在较小的物理尺寸下制作出高达4.7μF电容器.Y5V电容器的取值规模如下表所示Y5V电容器的其他技巧指标如下:工作温度规模 -30℃ --- +85℃ 温度特征 +22% ---- -82% 介质损耗最大 5%贴片电容器定名办法可到AVX网站上找到.五 .NPO,X7R及Y5V电容的特征及重要用处NPO的特征及重要用处属1类陶瓷介质,电气机能稳固,根本上不随时光.温度.电压变更,实用于高靠得住.高稳固的高额.特高频场合.特征：电容规模：1pF～0.1uF (1±0.2V rms 1MHz)情况温度： -55℃～+125℃ 组别：CG温度特征：0±30ppm/℃损耗角正切值： 15x10-4绝缘电阻：≥10GΩ抗电强度：2.5倍额定电压 5秒浪涌电流：≤50毫安X7R的特征及重要用处属2类陶瓷介质,电气机能较稳固,随时光.温度.电压的变更,其特征变更不显著,实用于请求较高的耦合.旁路.源波电路以及10兆周以下的频率场合.特征：电容规模 300pF～3.3uF (1.0±0.2V rms 1KHz)情况温度：-55℃～+125℃ 组别：2X1温度特征：±15%% max50Volts: 2.5% max25Volts: 3.0% max16Volts: 3.5% max10Volts: 5.0% max绝缘电阻：≥4GΩ或≥100S/C (单位：MΩ)抗电强度：5秒浪涌电流：≤50毫安Y5V的特征及重要用处属 2类陶瓷介质,具有很高的介电系数,能较轻易做到小体积,大容量,其容量随温度变更比较显著,但成本较低.普遍运用于对容量,损耗请求不高的场合.特征：电容规模 1000pF～22uF (0.3V 1KHz)情况温度：-30℃～+85℃温度特征：±22%～-82%损耗角正切值：50Volts: 3.5%25Volts: 5.0%16Volts: 7.0%绝缘电阻：≥4GΩ或≥100S/C (单位：MΩ)抗电强度：2.5倍额定电压 5秒浪涌电流：≤50毫安。

贴片电容C O G N O R Y V R介质区别SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

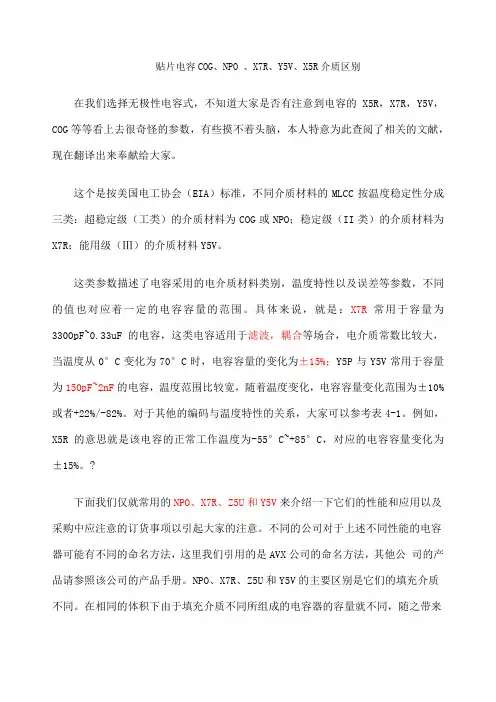

贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

?下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

贴片陶瓷电容材质NPO、C0G、X7R、X5R、Y5V、Z5U区别？常见的陶瓷贴片电容材质有分很多种，用户在选用时应该怎么按照具体工艺选择适合自己用的材质呢，从容量，稳定性，温度等多方面分析不同材质的区别。

贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。

英文缩写：MLCC。

常用的有NPO、X7R、Z5U和Y5V四种材质。

NPO填充介质是由铷、钐和一些其它稀有氧化物。

X7R电容器被称为温度稳定型的陶瓷电容器。

Z5U电容器称为”通用”陶瓷单片电容器。

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达 22%到-82%。

NPO与X7R、X5R、Y5V、Z5U神马的有啥区别？主要是介质材料不同。

不同介质种类由于它的主要极化类型不一样，其对电场变化的响应速度和极化率亦不一样。

在相同的体积下的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

介质材料划按容量的温度稳定性可以分为两类，即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器， NPO属于Ⅰ类陶瓷，而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。

X5R、X7R、Y5V、Z5U之间的区别是什么？区别主要还在于温度范围和容值随温度的变化特性上。

以X7R为例。

X 代表电容最低可工作在 -55℃7 代表电容最高可工作在 +125℃R 代表容值随温度的变化为±15%同样的，Y5V正常工作温度范围在-30℃～+85℃, 对应的电容容量变化为+22～-82%；而Z5U 正常工作温度范围在+10℃～+85℃，对应的电容容量变化为+22～-56%。

鑫沐电子代理销售国巨贴片电容、三星贴片电容，原装正品，特价供应！。

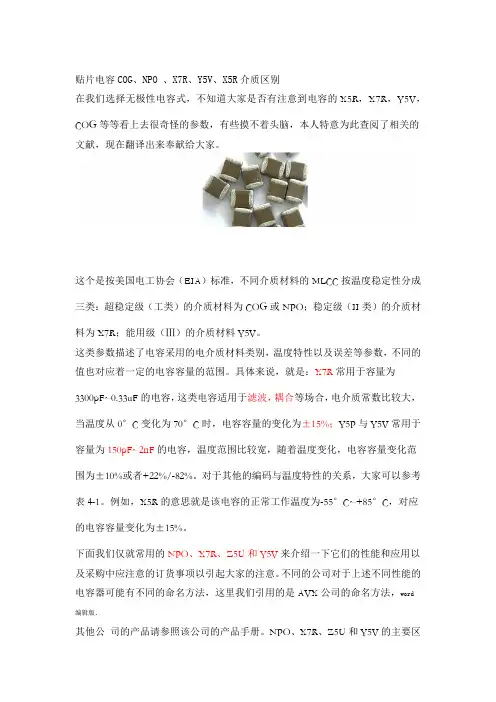

贴片电容COG、NPO 、X7R、Y5V、X5R介质区别在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。

具体来说，就是：X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表4-1。

例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一、 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

贴片电容的材质按美国电工协会（EIA）标准，贴片电容介质材料，按温度稳定性分成三类：一、超稳定级（Ⅰ类）的介质材料为COG或NPO；二、稳定级（Ⅱ类）的介质材料为X7R；三、能用级（Ⅲ）的介质材料Y5V。

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

而C0G和NPO只是标准不同而已，C0G是EIA标准，美国电工协会，NP0是JIS标准，日本工业协会，在电路里面，是一样用的。

X5R与X7R电容器被称为温度稳定型的陶瓷电容器。

X7R是当温度在-55℃到+125℃时其容量变化仅为15%的，而X5R只是当温度在-55℃到+85℃时其容量变化才为15%。

X5R 与X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化。

X5R与X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。

Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。

小体积，大容量，其容量随温度变化比较明显，但成本较低。

广泛应用于对容量，损耗要求不高的场合。

NPO(COG)、X7R、X5R、Y5V均是电容的材质，几种材料的温度系数是依次递减的，而容值是依次递增的。

不同材质的频率特性也是不同的，NPO是最高频的，依次递减。

NPO(COG)、X7R、X5R和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
