电压互感器介绍

一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。

2电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。

二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。

2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。

三、电压互感器分类1按安装地点可分：户内式和户外式。

35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。

2按相数可分：单相式和三相式。

10kV及以下采用三相式。

3按绕组数可分：双绕组、三绕组和四绕组。

4按绝缘方式可分：干式、浇注式、油浸式和气体式。

5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。

其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。

四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。

单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。

2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

10kV电压互感器参数1. 介绍电压互感器是一种用于测量高压电网中电压的重要设备，它将高压电网的电压通过互感作用转换成低压信号，以便进行监测和保护。

本文将详细探讨10kV电压互感器的参数。

2. 电压互感器的基本原理电压互感器是一种变压器，它由高压绕组和低压绕组组成。

高压绕组将高压电网的电压引入，低压绕组则输出相应的低压信号。

电压互感器的基本原理是根据电磁感应定律，通过高压绕组和低压绕组之间的互感作用，将高压电网的电压转换成低压信号。

3. 10kV电压互感器的参数10kV电压互感器的参数对于电网的监测和保护至关重要。

下面是一些常见的10kV 电压互感器参数：3.1 额定电压额定电压是指电压互感器能够正常工作的最大电压值。

10kV电压互感器的额定电压为10kV，意味着它能够测量和转换不超过10kV的电压信号。

3.2 额定容量额定容量是指电压互感器能够输出的最大功率。

10kV电压互感器的额定容量通常在100VA到5000VA之间，根据具体应用需求进行选择。

3.3 准确度等级准确度等级是衡量电压互感器测量精度的重要参数。

10kV电压互感器的准确度等级通常为0.2级或0.5级，表示其测量误差在额定电压的0.2%或0.5%以内。

3.4 频率频率是指电压互感器能够正常工作的电压信号的频率范围。

10kV电压互感器通常适用于50Hz或60Hz的电压信号。

3.5 阻抗阻抗是电压互感器的另一个重要参数，它影响着电压互感器的响应特性。

10kV电压互感器的阻抗通常在10Ω到100Ω之间。

4. 10kV电压互感器的应用10kV电压互感器广泛应用于电网的监测和保护系统中。

它们可以用于测量电压、监测电网状态、保护电网设备等。

以下是一些10kV电压互感器的应用场景：4.1 电力系统监测10kV电压互感器可以用于测量电力系统中的电压，监测电网的稳定性和负荷情况。

通过对电压信号的测量和分析，可以及时发现电网故障和异常情况，保障电网的安全运行。

电压互感器原理
电压互感器是一种测量电压的仪器，基于电磁感应原理工作。

它由一个主线圈和一个或多个次线圈组成。

主线圈通常由有绝缘包覆的铜导线组成，其匝数远远多于次线圈。

当主线圈中的电流发生变化时，它会产生一个变化的磁场。

次线圈通常由绝缘包覆的细铜线组成，其匝数较少。

正是由于次线圈的匝数较少，它们的阻抗也相对较低。

当主线圈中的电流变化时，其产生的磁场可以穿过次线圈，引起次线圈中的感应电势。

这个感应电势与主线圈中电流的变化速率成正比。

通过根据感应电势的大小和频率来计算电压的值，电压互感器可以将高电压（例如10KV、35KV等）变换成相对较小的信号，如1V或5V。

电压互感器具有准确测量电压的优点，并且能够与计量仪表等其他设备配合使用，提供高精度的测量结果。

需要注意的是，由于电压互感器的测量原理是基于电磁感应，因此在使用过程中需要防止电磁干扰，以保证测量结果的准确性。

此外，为了保证安全，电压互感器的绝缘和耐压能力也需要得到有效的保障。

在电力系统中，电压互感器(PT)是一、二次系统的联络元件，它能正确地反映电气设备的正常运行和故障情况。

PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定100V低电压，用作测量和保护等的二次回路电源，在正常工作时二次绕组近似于开路状态，所以，正常运行中的PT二次侧不允许短路。

一、PT单相接地及处理在10kV中性点不接地系统中，为了监视系统中各相对地的绝缘状况以及计量和保护的需要，在每个变电站的母线上均装有电磁式PT。

当系统发生单相接地故障时，将产生较高的谐振过电压，影响系统设备的绝缘性能和使用寿命，进而出现更频繁的故障。

1.1在中性点不接地系统中，当其中一相出现金属性接地时，就会产生激磁涌流，导致PT 铁芯饱和。

如A相接地，则Uan的电压为零，非接地相Ubn、Ucn的电压表指示为100V线电压。

PT开口三角两端出现约100V电压(正常时只有约3V)，这个电压将起动绝缘检查继电器发出接地信号并报警。

1.2当发生非金属性短路接地时，即高电阻、电弧、树竹等单相接地。

如A相发生接地，则Uan的电压低于正常相电压，Ubn、Ucn电压则大于58V，且小于100V，PT开口三角处两端有约70V电压，达到绝缘检查继电器起动值，发出接地信号并报警。

1.3PT二次侧熔断器熔断或接触不良时，中央信号屏发出“电压回路断线”的预告信号，同时光字牌亮，警铃响。

查电压表可发现：未熔断相电压表指示不变，熔断相的电压表指示降低或为零。

遇到这种情况，可检查PT二次回路接头(端子排)处有无松动、断头、电压切换回路有无接触不良等现象和PT二次熔断器是否完好，找到松动、断线处应立即处理；若更换熔断器后再次熔断，应查明原因，不可随意将其熔丝增大。

1.4PT高压侧熔断器熔断。

其原因有：①电力系统发生单相间歇性电弧放电、树竹接地等使系统产生铁磁谐振过电压。

②PT本身内部出现单相接地或匝间、层间、相间短路故障。

③PT二次侧发生短路，而二次侧熔断器未熔断，造成高压熔断器熔断。

高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。

它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。

本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。

一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。

它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。

二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。

它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。

通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。

2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。

当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。

电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。

3. 电力监测与调控电压互感器可以用于电力监测与调控。

通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。

根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。

4. 电力质量分析电压互感器还可以用于电力质量分析。

通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。

这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。

三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。

它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。

在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。

在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。

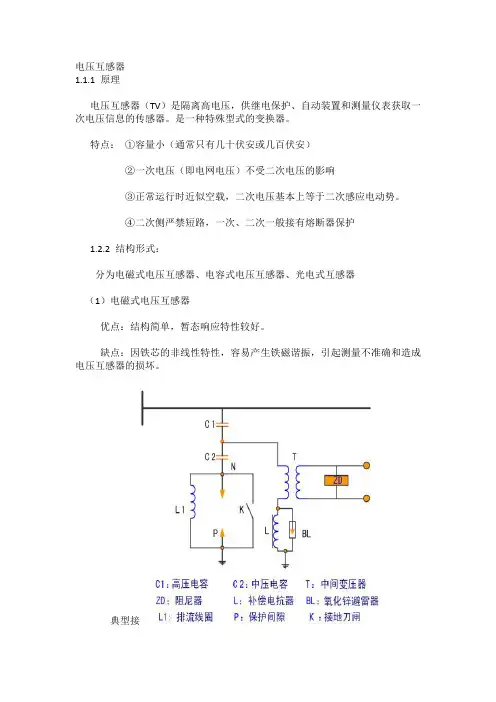

电压互感器1.1.1 原理电压互感器（TV）是隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

是一种特殊型式的变换器。

特点：①容量小（通常只有几十伏安或几百伏安）②一次电压（即电网电压）不受二次电压的影响③正常运行时近似空载，二次电压基本上等于二次感应电动势。

④二次侧严禁短路，一次、二次一般接有熔断器保护1.2.2 结构形式：分为电磁式电压互感器、电容式电压互感器、光电式互感器（1）电磁式电压互感器优点：结构简单，暂态响应特性较好。

缺点：因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。

典型接（2）电容式电压互感器（CVT）优点：没有谐振问题，装在线路上时可以兼作高频通道的结合电容器。

缺点：暂态响应特性较电磁式差。

带载波附件的电容式电压互感器原理接线如图所示，电容分压后的电压经T变换输出。

（3）光电式互感器特点：无饱和，高精度，线性度好，体积小，重量轻，可靠性、安全性高等。

光电互感器的采集器单元（包括电流电压传变和信号处理等）与电力设备的高电压部分等电位，高低压之间连接全部使用光纤，将一次电流电压传变为小电压信号，就地转换为数字量，通过光纤传输给保护、测量和监控等设备使用。

1.1.3 误差额定变比:(1）变比误差定义：用电压互感器测出的电压nTVU2与实际电压U1之差与实际电压U1之比的百分值表示，即：(2）角误差角误差是指电压互感器一次电压向量与反向二次电压向量之间的夹角δ。

(3）电压互感器的准确度级a: 对于测量用电压互感器的标准准确度级有：0.1、0.2、0.5、1.0、3.0五个等级b：继电保护用电压互感器的标准准确度级有3P和6P两个等级。

电压互感器特点1. 什么是电压互感器电压互感器（Voltage Transformer，简称VT）是一种用于测量高压系统中电压的装置。

它通过将高电压变换为低电压，使得测量和保护设备能够安全地处理这些信号。

电压互感器通常用于变电站、工业领域和实验室等场合。

2. 电压互感器的工作原理电压互感器基于互感原理，即当两个线圈之间存在磁耦合时，一个线圈中的变化信号会在另一个线圈中引起相应的变化。

具体来说，电压互感器由高压绕组和低压绕组组成。

高压绕组连接到待测量的高电压系统上，而低压绕组则连接到测量和保护设备。

当高电压通过高压绕组时，产生的磁场会引起低压绕组中的感应电动势。

通过适当选择高低绕组的匝数比例，可以将高电压试验值转换为合适的低电压试验值。

3. 优点3.1 高精度测量电压互感器能够提供高精度的电压测量。

通过合理设计和制造，电压互感器的测量误差可以控制在很小的范围内。

这使得它们成为进行精确测量和保护操作的理想选择。

3.2 安全可靠由于电压互感器将高电压变换为低电压，因此在连接到测量和保护设备时，可以避免对设备造成损坏或危险。

这种转换过程还可以提供绝缘保护，防止高电压泄漏到测量系统中。

3.3 宽工作范围电压互感器能够适应各种工作条件下的高电压试验。

无论是在额定负载下还是在过载条件下，它们都能稳定地工作，并提供准确可靠的测量数据。

3.4 抗干扰能力强在复杂的电磁环境中，如变电站等场合，存在各种干扰源。

好的电压互感器应具有良好的抗干扰能力，能够有效地过滤掉外界干扰信号，并提供准确可靠的输出信号。

3.5 体积小、重量轻电压互感器通常采用紧凑的设计，具有较小的体积和轻量化的特点。

这使得安装和维护变得更加方便，同时也节省了空间和成本。

4. 应用领域4.1 变电站电压互感器是变电站中不可或缺的设备之一。

它们用于测量和保护高压系统中的电压，确保系统的正常运行。

同时，它们还可以提供给监控设备和自动化系统所需的信号。

4.2 工业领域在工业生产过程中，需要对各种设备和线路进行电压测量。

电压互感器的作用和工作原理
电压互感器是一种用来将高电压信号变换成低电压信号的装置，它在电力系统中起着重要的作用。

其工作原理如下：
1. 原理概述：电压互感器的工作原理基于电磁感应现象，通过互感器的一侧感应线圈与电力系统的高压线路相连，另一侧的低压线圈连接仪表或测量设备，从而实现对高压信号的降压和转换。

2. 互感效应：电压互感器的一侧线圈（称为一次侧）通过磁链与高压线路相连接，当高压线路通电时，产生的磁场会在互感器的另一侧线圈（称为二次侧）中诱导出较低的电压信号。

3. 比变比：电压互感器的比变比（也称为准确度等级）表示了高压信号与低压信号之间的比例关系。

通过调整一次侧和二次侧线圈的绕组匝数，可以实现不同的变比，常见的比变比有100:5、200:5等等。

4. 绕组和核心：一次侧和二次侧线圈通常由绝缘铜线绕制而成，线圈上设置隔离和保护层。

互感器的铁芯由铁片叠压而成，用来集中磁链并增加磁感应强度。

5. 准确度和误差：电压互感器的准确度决定了它的使用精度，通常用百分比来表示。

由于一些因素（如线圈电阻、磁滞等），电压互感器会存在一定的误差，设计和制造时需要尽量减小误差，以提供更准确的信号。

6. 保护装置：电压互感器通常还配备有过压、过载和短路保护装置，用来防止设备受损或事故发生。

总结起来，电压互感器通过电磁感应原理将高电压信号降压成低电压信号，提供给仪表或测量设备使用。

它在电力系统中广泛应用，用于保护和监测电路的电压情况，确保电力系统的安全和正常运行。

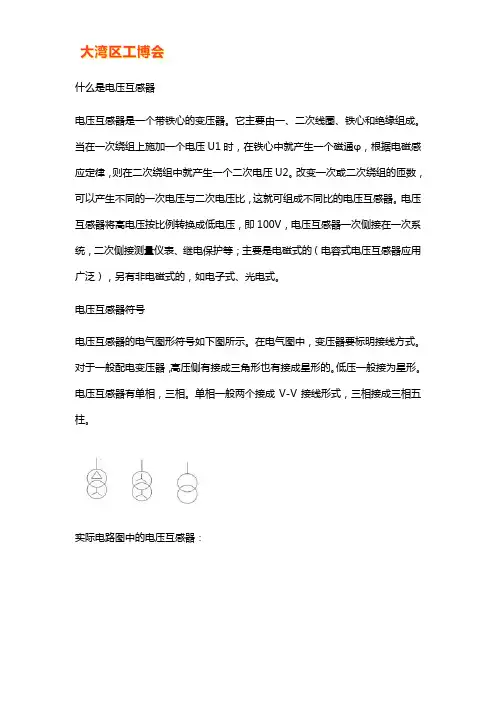

什么是电压互感器电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器符号电压互感器的电气图形符号如下图所示。

在电气图中，变压器要标明接线方式。

对于一般配电变压器，高压侧有接成三角形也有接成星形的。

低压一般接为星形。

电压互感器有单相，三相。

单相一般两个接成V-V接线形式，三相接成三相五柱。

实际电路图中的电压互感器：电压互感器型号由以下几部分组成，各部分字母，符号表示内容：第一个字母：J——电压互感器；第二个字母：D——单相；S——三相第三个字母：J——油浸；Z——浇注；第四个字母：数字——电压等级（KV）。

例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。

额定一次电压，作为互感器性能基准的一次电压值。

额定二次电压，作为互感器性能基准的二次电压值。

额定变比，额定一次电压与额定二次电压之比。

准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。

额定负荷，确定互感器准确级可依据的负荷值。

电压互感器的表示是YH还是TV？“YH”是电压互感器的“压”、“互”二字的汉语拼音第一个字母的组合；“TV”是电压互感器“transformer voltage”二字的英文字头组合；“YH”多用于过去的资料中，新资料中多用TV代表。

电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。

电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。

电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。

电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。

当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。

电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。

电压互感器基本知识与选型要求目录一、电压互感器基本知识 (3)1. 电压互感器的定义及作用 (4)2. 电压互感器的种类与特点 (5)2.1 常用种类 (6)2.2 各种类的特点 (7)3. 电压互感器的技术参数 (8)3.1 额定电压 (9)3.2 额定电流 (10)3.3 准确度等级 (11)3.4 绝缘性能参数 (12)二、电压互感器选型要求 (13)1. 选型原则 (14)1.1 根据实际需求选择合适的类型 (15)1.2 考虑设备的环境适应性 (16)1.3 遵循相关标准及规范 (18)2. 选型注意事项 (19)2.1 额定电压与电源匹配 (20)2.2 额定电流与负载匹配 (21)2.3 考虑二次侧绕组需求 (23)2.4 准确度和精度要求 (24)三、电压互感器的应用与维护 (25)1. 应用注意事项 (26)1.1 安装要求 (27)1.2 使用环境要求 (28)1.3 接线方式及注意事项 (29)2. 维护保养 (30)2.1 定期检查 (31)2.2 预防性试验 (32)2.3 故障处理及更换 (33)四、电压互感器选型实例分析 (35)1. 选型案例分析 (36)1.1 某电力系统中的电压互感器选型 (37)1.2 其他典型应用场景介绍 (38)2. 选型过程中的常见问题及解决方案 (39)2.1 问题一 (40)2.2 问题二 (41)2.3 问题三 (42)五、相关法规与标准 (44)1. 国家相关法规要求 (44)2. 行业相关标准规范介绍 (45)一、电压互感器基本知识电压互感器是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压侧的电压信号降低到适合仪表、继电器等设备使用的低电压信号，以便于测量、保护和控制。

电压互感器的性能参数包括变比、额定一次电流、二次负载阻抗、绝缘等级等。

变比：电压互感器的变比是指其一次侧输出电压与二次侧输出电压之比。

变比的选择应根据实际需要，既要保证测量精度，又要满足二次设备的接入要求。

电压互感器结构1. 介绍电压互感器（Voltage Transformer，简称VT）是一种用于测量或保护电气系统中的电压的重要设备。

它通过将高电压（通常为额定电压的几倍）降低到相对较低的电压，并将信号传输到仪表或保护设备，以实现电能的测量和保护。

本文将对电压互感器的结构进行全面、详细、完整、深入地探讨。

2. 电压互感器的组成部分电压互感器主要由以下几个组成部分构成：2.1 高压绕组高压绕组是电压互感器的输入端，它直接与电力系统的高压线路相连。

高压绕组通常采用高绝缘强度的导线，以确保信号的可靠传输和绝缘。

2.2 低压绕组低压绕组是电压互感器的输出端，它与测量仪器或保护设备相连。

低压绕组通常采用细导线，以提供足够的输出电压，并确保输出信号的准确性和稳定性。

2.3 铁芯铁芯是电压互感器的核心部件，它起到增强磁场的作用。

铁芯通常由硅钢片制成，以减小磁铁损耗和铁损耗。

铁芯的形状可以是环形、柱形或其他几何形状，以适应不同的应用场景和精度要求。

2.4 绝缘材料绝缘材料用于隔离和保护电压互感器的各个部分，以防止电气传导和漏电。

常见的绝缘材料包括玻璃纤维、绝缘纸、绝缘胶等，其选择要根据电压互感器的额定电压和环境条件进行合理搭配。

2.5 外壳外壳是电压互感器的保护罩，用于防止外界杂质、灰尘和潮湿等对电器元件的侵蚀和损坏。

外壳通常由金属材料制成，具有良好的机械强度和导热性能。

3. 电压互感器的工作原理电压互感器通过电磁感应的原理来降低电压并传递信号。

其工作原理如下：1.高压绕组中的交流电流在通过铁芯时，会产生变化的磁场。

2.由于铁芯的存在，磁场会进一步传导到低压绕组中。

3.低压绕组中的磁场再次产生交流电压，该电压为输入电压的降压值。

4.通过低压绕组输出的信号可以用于测量、显示或保护等用途。

4. 电压互感器的分类根据电压互感器的用途、结构和特点，可以将其分为以下几类：4.1 母线电压互感器母线电压互感器用于测量和监控电力系统中的母线电压。

电压互感器的名词解释电压互感器是一种用于电力系统中电压测量和保护的重要设备。

它的主要作用是将高电压变压为低电压，以便在测量、控制和保护装置中使用。

本文将对电压互感器的相关概念、原理、分类、工作原理以及在电力系统中的应用进行深入解释。

一、概念解释电压互感器，简称VT（Voltage Transformer），又称电压变压器、电压互感器等，在电力系统中起着改变高电压为低电压的作用。

通过电磁感应原理，它将高压侧的电压变换为低压侧的电压，并且保证高压侧和低压侧的电压之间具有相对稳定的比值。

二、原理解析电压互感器的工作原理是基于法拉第电磁感应定律。

当高压侧绕组与低压侧绕组串联连接时，高压侧的电压施加在绕组上会产生磁通，在低压侧绕组感应出对应的电压。

根据法拉第电磁感应定律，磁通和感应电压之间的关系为：感应电压与磁通的变化率成正比。

三、分类介绍根据电压互感器的用途和特点，可以分为：计量互感器和保护互感器两大类。

1. 计量互感器：用于测量和监测电力系统中的电压。

计量互感器通常有较高的准确度和较小的相位差。

它们通常用于电力系统中的计量仪表、自动化系统和监测系统中，以提供准确的电压数据。

2. 保护互感器：用于电力系统中的保护装置，以便在故障发生时及时采取措施。

保护互感器具有较高的瞬态响应和一定的过载能力。

它们通常用于电力系统中的继电保护装置，并且能够输出符合保护装置工作要求的电压信号。

四、工作原理电压互感器通过高压侧和低压侧的绕组之间的磁联合作用，将高压侧的电压转换为低压侧的电压。

高压侧绕组与电力系统的高压侧相连，低压侧绕组则与测量仪表或保护装置相连。

当高压侧有电压施加时，感应电势会在低压侧绕组上产生。

这种感应电势通过测量或保护装置进行采集和处理，以实现对电压的精确测量或保护。

五、应用领域电压互感器广泛应用于电力系统中的各个环节。

它们常用于变电站、发电厂、输电线路以及工业电力电气控制系统等领域。

1. 变电站和发电厂：在变电站和发电厂中，电压互感器用于测量和监测电力系统的电压。

电压互感器-Potential transformer ，缩写为PT。

10／0.1电流互感器-Current transformer，缩写为CT。

100／5CT是一个名词，指电流互感器。

PT是一个名词，指电压互感器。

TA是一个代号，代指电流互感器，TV是一个代号，代指电压互感器，TA、TV用于二次图代指电流、电压互感器，是与旧标LH、YH 相对应。

互感器按比例变换电压或电流的设备。

分为电压互感器和电流互感器两大类。

互感器的功能是：将高电压或大电流按比例变换成标准低电压（1 00V或100/V）或标准小电流(5A或1A，均指额定值即二次额定电流)，以便实现测量仪表、保护设备和自动控制设备的标准化、小型化。

此外，互感器还可用于隔离开高电压系统，以保证人身和设备的安全。

根据电力系统的需要，互感器又分为独立式和设备套管上配套用两种。

1、高压计量电量的计算有功总电量等于峰平谷电量之和。

从此表显示看：10年4月24日有功总表码是190.4、峰表码是59.23、平表码是90.94、谷表码是40.23将峰平谷表码相加59.23+90.94+40.23正好与总表吗190.4相吻合。

高压计量电流互感器40/5，即8倍，电压互感器10000/100，即100倍二者组合后，计量装置的倍率为800倍。

此表从安装之日到10年4月24日共计电量800*190.4=152320kWh.2、低压计量电量的计算低压电流互感器800/5，即倍率是160倍。

此表从安装之日到10年4月24日共计电量160*764.2=122272kWh.虽然低压表总计电量与高压表计量的总电量不符，说明：一是可能高压表安装时间较低压表早。

或者是此高压总表后不止这一块低压表计量，可能还有其它用电设备（线路）通过另一块低压表计量用电。
