1、电压互感器概述2、典型的变压器利用电磁感应原理将高压变低压，或大电流变小电流，为测量装置、保护装置和控制装置提供合适的电压或电流信号。
电力系统中常用的电压互感器一次侧电压与系统电压有关，一般为几百至几百千伏，标准二次电压一般为100V和100V/2；而电力系统中常用的电流互感器一次侧电流一般为几安培至几万安培，标准二次电流一般为5a、1a、0.5a等。
一。

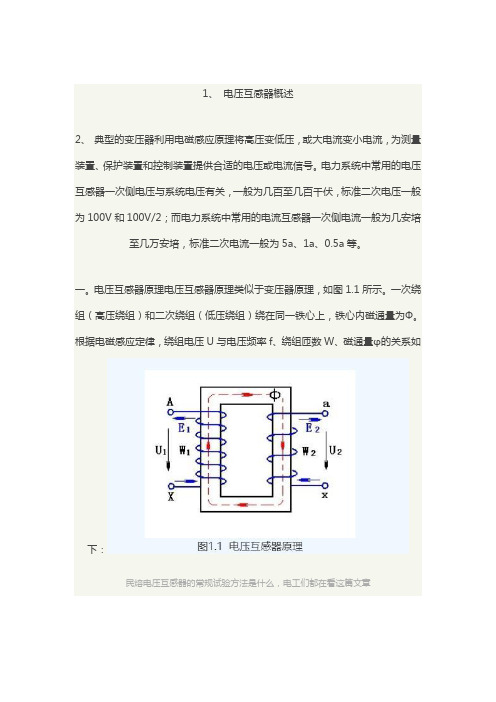

电压互感器原理电压互感器原理类似于变压器原理，如图1.1所示。
一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一铁心上，铁心内磁通量为Ф。
根据电磁感应定律，绕组电压U与电压频率f、绕组匝数W、磁通量φ的关系如下：民熔电压互感器的常规试验方法是什么，电工们都在看这篇文章图1.1 电压互感器原理，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
3. 变压器绕组和极压变压器绕组的端子分为前端和后端。
对于全绝缘电压互感器，一次绕组的头端和尾端对地能承受相同的电压，而对于半绝缘电压互感器，尾端只能承受几千伏的电压。
A、X通常表示电压互感器一次绕组的头端和尾端，A、X或P1、P2通常表示电压互感器二次绕组的头端或尾端；L1通常表示电流互感器L2，L2分别表示一次绕组的头端和尾端。
K1、K2、S1、S2为二次绕组的头端和尾端。
不同的制造商可能有不同的标签。
通常，下标1表示前端，下标2表示后端。
当端部感应电势方向相同时，称为同音端；反之，如果在同音端引入相同方向的直流电流，则它们在磁芯中产生的磁通量也在同一方向。
如图1.3A 所示，A-A端子的电压是两个绕组感应电位差的结果。
变压器中正确的标签定义为极性降低。
四。
电压互感器与电流互感器结构的主要区别（2）电压互感器一次绕组匝数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2匝，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。
电压互感器接线图电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。
民熔电压互感器简介：JDZ-10高压电压互感器10kv半封闭式0.5级羊角型特点：体积小精度高纯铜线圈一体成型安全可靠环氧材质优质钢片电压互感器的电力系统通常有四种接线方式。
电压互感器的接地和相位必须严格连接，严禁电压互感器二次侧短路。
1、单相电压互感器接线方式一个单相电压互感器接线方式一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式两台单相电压互感器的V/V接线方式可以测量线电压，但不能测量相电压。
广泛应用于20kV以下中性点不接地或经消弧图接地的电网。
3、三台单相电压互感器Y0/Y0接线方式三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型三台单相三绕组电压互感器或一台三相五柱三绕组电压互感器接Y0/Y0/Δ型，接Y0型二次线圈，向仪表、继电器和绝缘监测电压表供电。
辅助次级线圈连接成一个开放的三角形，为绝缘监测电压继电器供电。
三相系统正常工作时，三相电压平衡，开三角形两端电压为零。
当一相接地时，开三角形两端出现零序电压，使绝缘监测电压继电器动作并发出信号。
01电压互感器基本概念与原理Chapter电压互感器定义及作用工作原理与结构特点额定负荷指在规定条件下，电压互感器能够长期承受的最大负荷。
额定电压比指一次绕组额定电压与二次绕组额定电压之比。
准确度等级表示电压互感器测量误差的允许范围，通常以百分比表示。
温升指在规定条件下，电压互感器各部分温度与周围环境温度之差的最大允许值。
绝缘水平表示电压互感器承受各种过电压的能力，通常以雷电冲击耐压和工频耐压等参数表示。
主要技术参数及性能指标02电压互感器类型与特点Chapter工作原理优点缺点应用范围01020304工作原理缺点优点应用范围各类电压互感器比较电磁式与光电式比较电磁式结构简单、成本低，但体积大、重量重；光电式体积小、重量轻，但结构复杂、成本高。
适用场合比较电磁式适用于中低压系统，而光电式适用于高压和超高压系统。
性能比较电磁式存在铁磁谐振和饱和现象，而光电式无此现象，且绝缘性能好。
03电压互感器应用与选型Chapter电压测量电能计量系统保护030201在电力系统中的应用01020304根据电力系统的额定电压选择相应的电压互感器。
额定电压根据测量或保护要求的准确级选择相应的电压互感器。
准确级根据二次设备的负荷要求选择具有相应负荷能力的电压互感器。
负荷能力根据电力系统的绝缘水平选择具有相应绝缘性能的电压互感器。
绝缘性能选型原则及方法典型案例分析案例一01案例二02案例三0304电压互感器试验与检测Chapter常规试验方法负载试验空载试验在额定电压和额定负载下，测量电压互感器的负载电流、负载损耗和温升，以检验其带载能力和热稳定性。
准确度试验在线监测技术局部放电监测介质损耗监测温度监测故障诊断与处理故障类型识别故障定位处理措施05电压互感器维护与保养Chapter01保持互感器外观整洁，防止灰尘和潮气侵入；020304定期检查互感器接线端子是否松动或接触不良；监听互感器运行声音，判断是否存在异常；定期记录互感器运行数据，如电压、电流等。
电容式电压互感器 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第四章电容式电压互感器Capacitor Voltage Transformer第一节电容式电压互感器的应用在110kV及以上的电力系统中要采用电容式电压互感器，特别是在超高压系统中都采用电容式电压互感器，其理由如下：1 可以抑制铁磁谐振60kV及以下的电磁式电压互感器和架空线对地的分布电容可能发生并联铁磁谐振；110kV及以上的电磁式电压互感器和少油断路器断口电容（均压用）可能发生串联铁磁谐振。
电容式电压互感器本身即是一个谐振回路，XL ≈XC。
如果CVT采取阻尼措施后确认不会发生铁磁谐振，那么与系统并联运行后只是增加了振荡回路的电容，破坏了铁磁谐振发生的条件XL =XC，回路不会发生铁磁谐振。
关于铁磁谐振的理论分析，另有资料介绍。
2 载波需要高压电力系统经常通过高压输电线进行通讯。
是用耦合电容器和阻波器将高电压变成低电压，调谐成需要的各种波段，称作载波通讯。
变电站如选用电磁式电压互感器，为了载波需要，还要选用一个耦合电容器。
如选用电容式电压互感器，既可当电压互感器，又可当耦合电容器用。
显然造价低了，占地面积小了。
3 电容式电压互感器冲击电压分布均匀，绝缘强度高。
尤其是超高压电力系统用的电压互感器，电磁式绝缘结构冲击分布很不均匀，制造十分困难。
第二节电容式电压互感器的工作原理1 利用串联电容进行分压，即大的容抗上承受高电压，小的容抗上获得较低的电压。
将较低的电压施加在一个电磁装置上，通过电磁装置感应出标准规定的电压互感器的二次电压，如100/√3V，100/3V，100V。
电容式电压互感器由电容分压器和电磁单元两部分组成。
如有载波要求，电容分压器低压端还应接有载波附件。
电容式电压互感器的原理接线电路见图124。
2 电容分压器它既作电容式电压互感器的分压器用，又作载波时的耦合电容器用。
•电压互感器基本概念与原理•电压互感器选型与安装•电压互感器运行与维护•电压互感器检修与试验目•电压互感器应用案例分析•行业发展趋势与展望录01电压互感器基本概念与原理电压互感器定义及作用0102工作原理铁芯绕组绝缘外壳030405工作原理与结构特点额定电压比额定容量温升绝缘水平表示互感器能够承受的最高电压而不发生击穿的能力。
抗干扰能力机械强度02电压互感器选型与安装选型原则及方法01020304额定电压准确级负荷能力绝缘性能安装前准备工作检查电压互感器外观是否完好，附件是否齐全，有无损坏或变形。
仔细阅读电压互感器使用说明书，了解设备性能、安装要求及注意事项。
准备好安装所需的工具，如螺丝刀、扳手、万用表等。
根据电力系统设计和现场实际情况确定电压互感器的安装位置。
检查设备阅读说明书准备工具确定安装位置安装步骤1. 将电压互感器固定在安装板上，确保安装牢固。
2. 连接一次侧和二次侧引线，注意引线的接线方式和极性。
01 02注意事项1. 安装前应检查电压互感器是否完好，附件是否齐全。
2. 安装时应按照说明书要求进行，确保接线正确、牢固。
4. 在运行过程中应定期对电压互感器进行维护和保养，确保其长期稳定运行。
03电压互感器运行与维护实时监测故障诊断预警机制030201运行状态监测与故障诊断日常维护与保养措施定期检查清洁保养紧固接线故障处理及应急措施故障隔离当电压互感器发生故障时，及时将其从系统中隔离，避免对系统造成进一步影响。
故障分析对故障进行详细分析，找出故障原因，为后续的维修和预防措施提供依据。
应急措施制定应急措施，如备用设备的启用、临时供电方案的实施等，确保系统在电压互感器故障时仍能正常运行。
04电压互感器检修与试验定期检修周期通常根据互感器的重要程度和运行环境来安排，一般为半年至一年进行一次定期检修。
检查接线端子是否紧固，有无松动、过热现象。
油位及油质检查对于油浸式互感器，需要检查油位是否正常，油质是否清澈无杂质。
民熔电流互感器结构及原理（图文）互感器结构原理1普通电流互感器的设计原理比较简单，由初始绕组、二次绕组、铁芯、框架、镀层、接线端子等组成继续。
工作原理基本相同，就像变形金刚一样。
一次绕组的转数（N1）较小，直接与电源线相连。
当一次电流（）通过一次湿度时，可变流量感应的结果是二次电流（H）成比例地减小；二次湿度的转数（N2）更接近于变压器。
其他动力电池的货物，如仪器、发射器和发射器，如图1所示，串联起来形成一个闭合回路例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。
2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。
由于一次绕组与二次绕组有相等的安培匝数，IN=IN2，电流互感器额定电LM 流比：万一。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
由于一次绕组与二次绕组有相等的安培匝数，IN=IN2，电流互感器额定电LM 流比：万一。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额五定电流比：n。
式中I1—一穿心一匝时一次额定电流；n——穿心匝数。
3特殊型号电流互感器3.1多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。
电压互感器（Potential transformer 简称PT）又叫仪用变压器，是应用电磁感应原理或电容分压原理制成的。
由于互感器二次侧所接仪表或继电器电压线圈阻抗很大，因此工作电流很小，可以认为电压互感器在工作时相当于一个二次侧开路的变压器。
优质纯铜线圈绝缘性好经久耐用电在一次绕组中产生感应电流，在一次绕组中产生感应电压，在二次绕组中形成一个感应电流不影响一次系统相应电压。
电压互感器的一次绕组与一次系统并联，二次侧与电压表或其他仪表设备（如功率表、电能表、继电保护装置等）连接。
电压互感器功能a.将一次回路的高电压转为二次回路的标准低电压（通常为100V或100√3V），可使测量仪表和保护装置标准化，使二次设备结构轻巧，价格便宜。
b.使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。
c.使二次回路不受一次回路限制，接线灵活，维护、调试方便。
d.使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。
电压互感器的型号主要由设备名称、相数、绝缘结构、铁芯及绕组形式和一次额定电压5部分组成。
例如：JSJW-10表示三相油浸式五铁芯柱三绕组电压互感器，一次侧额定电压10kV。
按绝缘结构可分为干式、浇注式、油浸式和充气式。
按相数可分为单相和三相，按绕组数可分为双绕组和三相绕组。
根据安装位置分为室内型和室外型。
35kV 及以下以户内型为主，35kV及以上以室外型为主。
在绝缘方面有明显的区别。
（1）油浸式电压互感器油浸式电压互感器可分为单级式和串级式。
单级式可用于220kV及以下电压等级，级联式可用于66kV及以上所有电压等级。
单级式的一、二次绕组绕在普通铁芯上，绝缘不分等级，通过磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组和绕组数的一半组装在同一铁芯上，自上而下排列，并连接在高压和地面之间。
（2）SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。
电压互感器的代号为P．T．，它的工作原理与电力变压器相同。
I 电压互感器的一次线圈匝数很多，而二次线匝数很少。
工作时，一次线圈并联在供电系统的一次电路中，而二次线圈并联仪表、继电器的电压线圈。
由于这些电压线圈的阻抗很大，所以电压互感器工作时二次线圈接近于空载状态。
二次线圈的额定电压一般为100V。
电压互感器的作用是在测量高电压时，为了安全与方便，将高电压经过它变为低电压(通常为100V)，供给测量仪表和继电器的电压线圈。
电压互感器一次电压U，与其二次电压％问存在着下列关系：U1=U2.N1/N2≈KU.U2 (4—11)2．接线方案电压互感器在三相电路中有如图4—15所示的四种常见的接线方案：(1)一个单相电压互感器的接线(图4—14a)：供仪表、继电器接于一个线电压。
(2)两个单相电压互感器接成v／V形(图4—15b)：供仪表、继电器接于三相三线制电路的各个线电压，它广泛地应用在工厂变配电所的6～10kV高压装置中。
(3)三个单相电压互感器接成Y0／Y0形(图4—15e)：供电给要求线电压的仪表、继电器，并供电给绝缘监察电压表。
由于小接地电流系统在一次侧发生单相接地时，另两相电要升高到线电压，所以不能接入按相电压选择的电压表，否则在发生单相接地时电压表可能被烧坏。
(4)三个单相三线圈电压互感器或一个三相五心柱三线圈电压互感器接成Y。
／Y0／△(开Vl三角)接成Y。
的二次线圈，供电给需线电压的仪表、继电器及作为绝缘监察的电压表。
辅助二次线圈接成开口三角形，构成零序电压过滤器，供电给监察线路绝缘的电压继电器。
三相电路正常工作时，开口三角形两端的电压接近于零。
当某一相接地时，开口三角形两端将出现近100V的零序电压，使电压继电器动作，给予信号。
