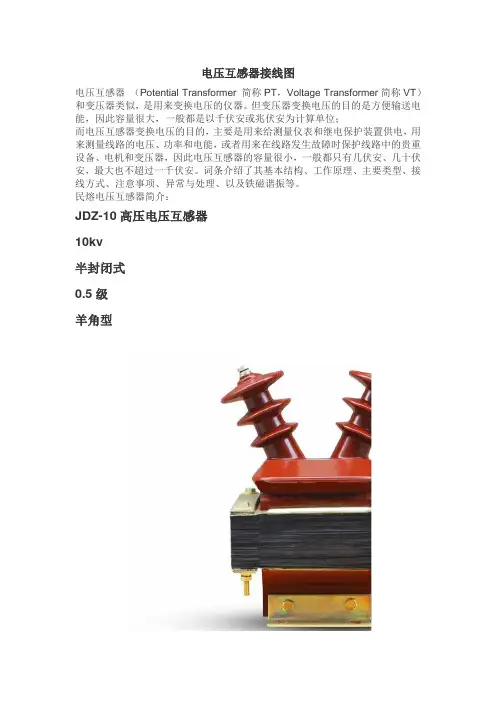

电压互感器接线图电压互感器(Potential Transformer 简称PT,Voltage Transformer简称VT)和变压器类似,是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。
词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。
民熔电压互感器简介:JDZ-10高压电压互感器10kv半封闭式0.5级羊角型特点:体积小精度高纯铜线圈一体成型安全可靠环氧材质优质钢片电压互感器的电力系统通常有四种接线方式。
电压互感器的接地和相位必须严格连接,严禁电压互感器二次侧短路。
1、单相电压互感器接线方式一个单相电压互感器接线方式一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式两台单相电压互感器的V/V接线方式可以测量线电压,但不能测量相电压。
广泛应用于20kV以下中性点不接地或经消弧图接地的电网。
3、三台单相电压互感器Y0/Y0接线方式三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型三台单相三绕组电压互感器或一台三相五柱三绕组电压互感器接Y0/Y0/Δ型,接Y0型二次线圈,向仪表、继电器和绝缘监测电压表供电。
辅助次级线圈连接成一个开放的三角形,为绝缘监测电压继电器供电。
三相系统正常工作时,三相电压平衡,开三角形两端电压为零。
当一相接地时,开三角形两端出现零序电压,使绝缘监测电压继电器动作并发出信号。

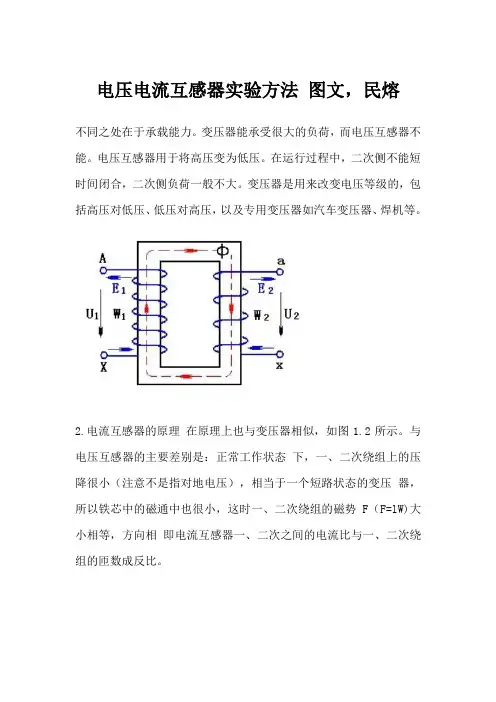

电压电流互感器实验方法图文,民熔不同之处在于承载能力。
变压器能承受很大的负荷,而电压互感器不能。
电压互感器用于将高压变为低压。
在运行过程中,二次侧不能短时间闭合,二次侧负荷一般不大。
变压器是用来改变电压等级的,包括高压对低压、低压对高压,以及专用变压器如汽车变压器、焊机等。
2.电流互感器的原理在原理上也与变压器相似,如图1.2所示。
与电压互感器的主要差别是:正常工作状态下,一、二次绕组上的压降很小(注意不是指对地电压),相当于一个短路状态的变压器,所以铁芯中的磁通中也很小,这时一、二次绕组的磁势F(F=lW)大小相等,方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端,对于全绝缘的电压互感器,一次绕组的首端和尾端可承受的对地电压是一样的,而半绝缘结构的电压互感器,尾端可承受的电压一般只有几kV 左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端,用a、x或P1、P2表示电压互感器二次绕组的首端或尾端;电流互感器常见的用L1、L2分别表示一次绕组首端和尾端,二次绕组则用K1、K2或S1、S2表示首端或尾端,不同的生产厂家其标号可能不一样,通常用下标1表示首端,下标2表示尾端。
当端子的感应电势方向一致时,称为同名端;反过来说,如果在同名端通入同方向的直流电流,它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致,这种标号的绕组称为减极性,如图1.3a所示,此时A-a端子的电压是两个绕组感应电势相减的结果。
在互感器中正确的标号规定为减极性。
4.电压互感器和电流互感器在结构上的主要差别(1)电压互感器和电流互感器都可以有多个二次绕组,但电压互感器可以多个二次绕组共用一个铁芯,电流互感器则必需是每个二次绕组都必需有独立的铁芯,有多少个二次绕组,就有多少个铁芯。
(2)电压互感器一次绕组数很多,导线很细,二次绕组匝数较少,导线稍粗;而变电站用的高压电流互感器一次绕组只有1到2,导线很粗,二次绕组匝数较多,导线的粗细与二次电流的额定值有关。
电压互感器(Potential Transformer 简称PT,Voltage Transformer简称VT)和变压器类似,是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。
民熔电压互感器产品介绍JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型JDZX10-10电压互感器10KV户内高压柜保护用REL10-10互感器JDZ9-10电压互感器电压互感器的基本结构和变压器很相似,它也有两个绕组,一个叫一次绕组,一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘,使两个绕组之间以及绕组与铁心之间都有电气隔离。
电压互感器在运行时,一次绕组N1并联接在线路上,二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时,尽管一次电压很高,但二次却是低压的,可以确保操作人员和仪表的安全。
其工作原理与变压器相同,基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定,正常运行时接近于空载状态。
电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。
为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。
三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。

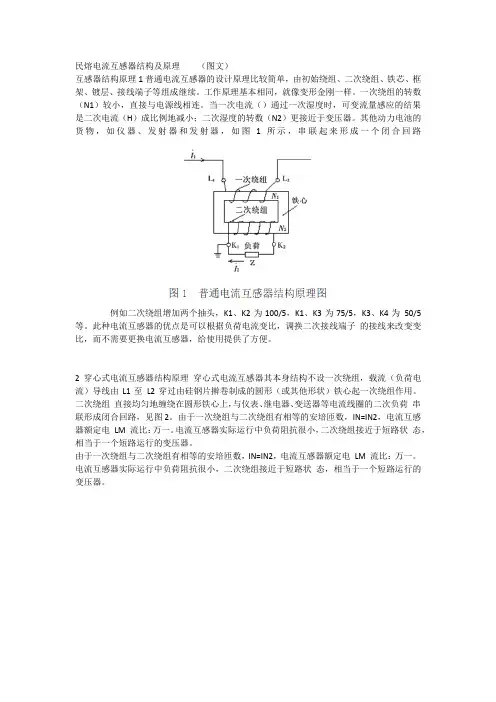

民熔电流互感器结构及原理(图文)互感器结构原理1普通电流互感器的设计原理比较简单,由初始绕组、二次绕组、铁芯、框架、镀层、接线端子等组成继续。
工作原理基本相同,就像变形金刚一样。
一次绕组的转数(N1)较小,直接与电源线相连。
当一次电流()通过一次湿度时,可变流量感应的结果是二次电流(H)成比例地减小;二次湿度的转数(N2)更接近于变压器。
其他动力电池的货物,如仪器、发射器和发射器,如图1所示,串联起来形成一个闭合回路例如二次绕组增加两个抽头,K1、K2为100/5,K1、K3为75/5,K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比,调换二次接线端子的接线来改变变比,而不需要更换电流互感器,给使用提供了方便。
2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组,载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路,见图2。
由于一次绕组与二次绕组有相等的安培匝数,IN=IN2,电流互感器额定电LM 流比:万一。
电流互感器实际运行中负荷阻抗很小,二次绕组接近于短路状态,相当于一个短路运行的变压器。
由于一次绕组与二次绕组有相等的安培匝数,IN=IN2,电流互感器额定电LM 流比:万一。
电流互感器实际运行中负荷阻抗很小,二次绕组接近于短路状态,相当于一个短路运行的变压器。
由于穿心式电流互感器不设一次绕组,其变比根据一次绕组穿过互感器铁心中的匝数确定,穿心匝数越多,变比越小;反之,穿心匝数越少,变比越大,额五定电流比:n。
式中I1—一穿心一匝时一次额定电流;n——穿心匝数。
3特殊型号电流互感器3.1多抽头电流互感器。
这种型号的电流互感器,一次绕组不变,在绕制二次绕组时,增加几个抽头,以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组,其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上,将不同变比的二次绕组抽头引出,接在接线端子座上,每个抽头设置各自的接线端子,这样就形成了多个变比,见图3。

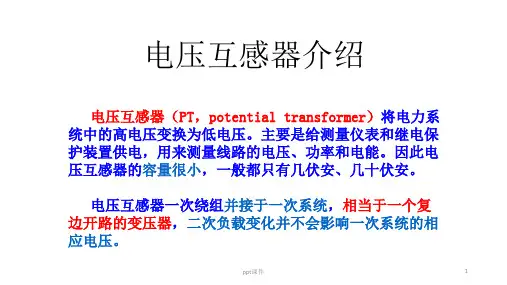

电压互感器(Potential transformer 简称PT)又叫仪用变压器,是应用电磁感应原理或电容分压原理制成的。
由于互感器二次侧所接仪表或继电器电压线圈阻抗很大,因此工作电流很小,可以认为电压互感器在工作时相当于一个二次侧开路的变压器。
优质纯铜线圈绝缘性好经久耐用电在一次绕组中产生感应电流,在一次绕组中产生感应电压,在二次绕组中形成一个感应电流不影响一次系统相应电压。
电压互感器的一次绕组与一次系统并联,二次侧与电压表或其他仪表设备(如功率表、电能表、继电保护装置等)连接。
电压互感器功能a.将一次回路的高电压转为二次回路的标准低电压(通常为100V或100√3V),可使测量仪表和保护装置标准化,使二次设备结构轻巧,价格便宜。
b.使二次回路可采用低电压控制电缆,且使屏内布线简单,安装方便,可实现远方控制和测量。
c.使二次回路不受一次回路限制,接线灵活,维护、调试方便。
d.使二次与一次高压部分隔离,且二次可设接地点,确保二次设备和人身安全。
电压互感器的型号主要由设备名称、相数、绝缘结构、铁芯及绕组形式和一次额定电压5部分组成。
例如:JSJW-10表示三相油浸式五铁芯柱三绕组电压互感器,一次侧额定电压10kV。
按绝缘结构可分为干式、浇注式、油浸式和充气式。
按相数可分为单相和三相,按绕组数可分为双绕组和三相绕组。
根据安装位置分为室内型和室外型。
35kV 及以下以户内型为主,35kV及以上以室外型为主。
在绝缘方面有明显的区别。
(1)油浸式电压互感器油浸式电压互感器可分为单级式和串级式。
单级式可用于220kV及以下电压等级,级联式可用于66kV及以上所有电压等级。
单级式的一、二次绕组绕在普通铁芯上,绝缘不分等级,通过磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组和绕组数的一半组装在同一铁芯上,自上而下排列,并连接在高压和地面之间。
(2)SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。
1、电压互感器V/V接法
V/V接法原理图
V/V接法3D示意图
2、电压互感器Y/Y接法Y/Y接法3D示意图
3、电流互感器不完全星型接法
电流互感器不完全星型接法原理图
电流互感器不完全星型接法3D示意图
4、电流互感器星型接法
星型接法原理图(适用10kV以上)
星型接法原理图(适用400V)
星型接法3D示意图(400V)5、电能表接线示意图
三相三线电能表组合接线示意图
(3*100V电能表+3*100V专变采集终端)
三相四线电能表组合接线示意图
(3*57.7V电能表+3*100V专变采集终端)
三相四线电能表组合接线示意图
(3*220V电能表+3*220V专变采集终端)。

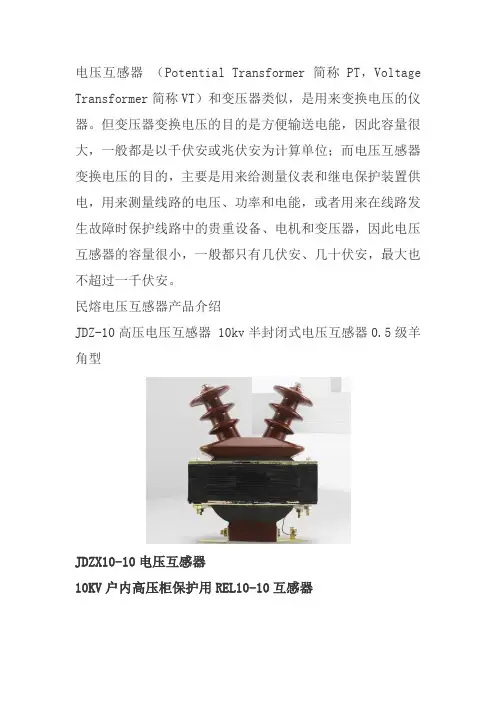

电压互感器(Potential Transformer 简称PT,Voltage Transformer简称VT)和变压器类似,是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。
民熔电压互感器产品介绍
JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型
JDZX10-10电压互感器
10KV户内高压柜保护用REL10-10互感器
JDZ9-10电压互感器
电压互感器和变压器的基本结构非常相似,它也有两个绕组,一个称为一次绕组,另一个称为二次绕组。
两个绕组都安装或缠绕在铁芯上。
两个绕组之间以及绕组和铁芯之间有绝缘,因此两个绕组之间以及绕组和铁芯之间存在电隔离。
电压互感器运行时,一次绕组N1与线路回路连接,二次绕组N2与仪表或继电器连接。
因此,在测量高压线上的电压时,虽然一次电压很高,但二次电压很低,可以保证操作人员和仪器的安全。
其工作原理与变压器相同,基本结构为铁芯、一次绕组和二次绕组。
其特点是容量很小且相对恒定,在正常运行时接近空载状态。
电压互感器本身的阻抗很小。
一旦二次侧短路,电流会迅速增加并烧坏线圈。
因此,电压互感器的一次侧用熔断器连接,二次侧可靠接地,以避免一次侧和二次侧绝缘损坏时,二次侧对地高电位造成人身和设备事故
测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。
三相的第三线圈连接成一个开口三角形,开口三角形的两个出线端与接地保护继电器的电压线圈相连。
正常运行时,电力系统的三相电压是对称的,第三线圈上的三相感应电动势之和为零。
一旦发生单相接地,中性点会发生偏移,开三角形端子之间会出现零序电压,使继电器动作,从而保护电力系统。
当线圈中出现零序电压时,相应的铁心会出现零序磁通。
因此,三相电压互感器采用侧轭铁芯(10kV及以下)或三台单相电压互感器。
对于这种变压器,第三线圈的精度要求不高,但要求具有一定的滤波磁特性(即当一次电压升高时,铁心内的磁通密度也会相应地增加几倍而不损坏)。
电压互感器是发电厂不可缺少的供电系统。
精密电压互感器是电气试验室扩大测量范围、测量电压、功率和电能的仪器。
电压互感器和变压器很相似,都是用来改变线路上的电压。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况,线路上的电压大小不一,而且相差悬殊,有的是低压220V和380V,有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压,就需要根据线路电压的大小,制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大困难,而且更主要的是,要直接制作高压仪表,直接在高压线路上测量电压,那是不可能的,而且也是绝对不允许的。
