什么叫电压互感器

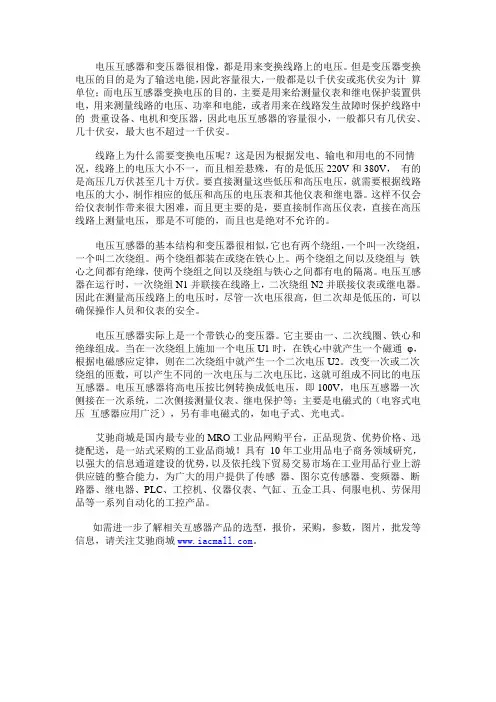

电压互感器和变压器很相像，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。

要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。

这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。

电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁心上。

两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电的隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

电压互感器实际上是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

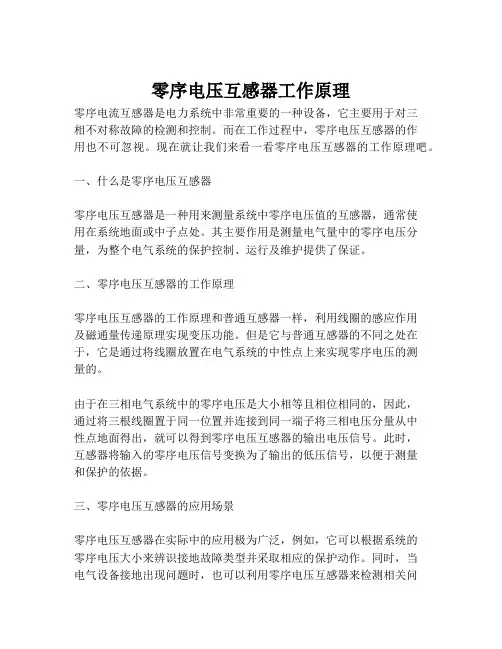

零序电压互感器工作原理零序电流互感器是电力系统中非常重要的一种设备，它主要用于对三相不对称故障的检测和控制。

而在工作过程中，零序电压互感器的作用也不可忽视。

现在就让我们来看一看零序电压互感器的工作原理吧。

一、什么是零序电压互感器零序电压互感器是一种用来测量系统中零序电压值的互感器，通常使用在系统地面或中子点处。

其主要作用是测量电气量中的零序电压分量，为整个电气系统的保护控制、运行及维护提供了保证。

二、零序电压互感器的工作原理零序电压互感器的工作原理和普通互感器一样，利用线圈的感应作用及磁通量传递原理实现变压功能。

但是它与普通互感器的不同之处在于，它是通过将线圈放置在电气系统的中性点上来实现零序电压的测量的。

由于在三相电气系统中的零序电压是大小相等且相位相同的，因此，通过将三根线圈置于同一位置并连接到同一端子将三相电压分量从中性点地面得出，就可以得到零序电压互感器的输出电压信号。

此时，互感器将输入的零序电压信号变换为了输出的低压信号，以便于测量和保护的依据。

三、零序电压互感器的应用场景零序电压互感器在实际中的应用极为广泛，例如，它可以根据系统的零序电压大小来辨识接地故障类型并采取相应的保护动作。

同时，当电气设备接地出现问题时，也可以利用零序电压互感器来检测相关问题，及时进行处理和维修。

总之，零序电压互感器在电力系统中起着至关重要的作用，它不仅可以检测系统中出现的故障情况，还可以保障系统的运行稳定和可靠性。

因此，对于电力工程师而言，了解零序电压互感器的工作原理及相关应用场景非常重要。

分类及工作原理互感器的互感器的分类及工作原理互感器开关柜无功补偿电抗器电容器关键词：关键词：互感器互感器(instrument transformer)是按比例变换电压或电流的设备。

其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

按比例变换电压或电流的设备。

互感器的分类互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

电压互感器测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。

测量用微型电流互感器主要要求： 1.绝缘可靠，2.足够高的测量精度，3.当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。

保护用电流互感器保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。

保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。

电流互感器利用变压器原、副边电流成比例的特点制成。

其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。

原边电流（即被测电流）和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。

由于副边接近于短路，所以原、副边电压U1和都很小，励磁电流I0也很小。

一般可以用互感器作为界限，可以分为一次回路和二次回路，也就是说互感器这设备挺重要的。

一、基本理论和定义1、定义：（1）一次设备的高电压，不容易直接测量，将高电压按比例转换成较低的电压后，再连接到仪表或继电器中去，这种转换的设备，叫电压互感器，用TV表示。

（2）把大电流按规定比例转换为小电流的电气设备，称为电流互感器，用TA表示。

2、基本构造：电流互感器一般由原线圈、副线圈、铁芯、绝缘支持物组成。

电流互感器由两个或者多个相互绝缘的线圈，套在一个闭合的铁芯上。

原线圈匝数较少，副线圈匝数较多。

3、互感器的特点，与普通变压器的区别：（一）、电压互感器和普通变压器在原理上的主要区别是，电压互感器一次侧作用于着一个恒压源，它不受互感器二次负荷的影响，不像变压器通过大负荷时会影响电压，这和电压互感器吸取功率很微小有关。

（二）、电流互感器与普通变压器的主要区别是：（1）电流互感器的正常运行情况相当于二次侧短路的变压器的状态。

（2）变压器的一次电流随二次电流的增减而增减，可以说是二次起主导作用，而电流互感器TA的一次电流由主电路负载决定而不由二次电流决定，故是一次起主导作用。

（3）变压器的一次电压不变，二次电动势也基本不变。

而电流互感器则不然，当二次回路的阻抗变化时，也会影响二次电动势，这几个量是互成因果关系的。

（4）电流互感器之可以用来测量电流（是因为它是一个恒流源，且电流表的电流线圈阻抗小，串进回路对电流影响不大）4、类型与分类（1）电压互感器分为普通油浸式、浇注绝缘式、串级式、电容式四种。

SF式电流互感器。

（2）电流互感器分为单匝式电流互感器、复匝式电流互感器、65、作用：（1）电流互感器的作用是把大电流按一定比例变为小电流，提供给各种仪表、继电保护及自动装置用，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

（2）电压互感器实际上就是一种降压变压器。

电流互感器与电压互感器问答（一）电流互感器1、什么是电流互感器？它有什么用途？答：电压互感器是一种电流变换装置（CT）。

它将高压电流和低压大电流变成电压较低的小电流。

供给仪表和继电保护装置，并将仪表和保护装置与高压电路隔开。

电流互感器的二次侧电流均为5A，这使得测量仪表和继电器保护装置使用安全，方便，也使其在制造上可以标准化，简化了制造工艺并降低了成本。

因此，电流互感器在电力系统中得到了广泛地应用。

2、简述电流互感器的构造和原理答：电流互感器的构造和原理如图所示，它由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电流互感器的铁芯是由硅钢片选制而成的。

电流互感器和一次线圈与电力系统的线路串联，流过较大的被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应的二次电流（通常二次额定电流I2为5A）。

忽略励磁损耗，一次线圈与二次线圈有相等的安培匝数：I1N1=I2N2。

其中N1为一次线圈匝数，N2为二次线圈匝数。

电流互感器变流比K=I1/I2=N2/N1。

电流互感器的一次线圈直接与电力系统的高压线路连接，因此电流互感器的一次线圈对地必须采用与线路的高电压相应的绝缘支持物，以保证二次回路的设备和人身安全。

二次线圈与仪表，继电保护装置的电流线圈串接成二次回路。

3、解释电流互感器的铭牌数据。

答：（1）型号：1）第一位字母；L--------电流互感器2）第二位字母：D-------单匝贯穿式；F-----复匝贯穿式；Q------线圈型；M------母线式；R-----装入式；A------穿墙式；C------瓷箱式（瓷套式）。

3）三位字母：Z-----浇注绝缘；C-----瓷绝缘；J-----加大容量加强型；W------户外型；G-----改进型；D------差动保护用。

4）第四位字母：C或D------差动保护用；Q------加强型；J------加大容量（2）变流比：常以分数型式标出，分子表示一次线圈的额定电流A，分母表示二次线圈的额定电流A。

变压器和互感器减极性和加极性的问题减极性的意思是一次电流从极性端流入，二次电流从极性端流出，这样标注的好处是一次二次的磁通叠加刚好是零。

互感器是用来变换电流或电压的设备，是农村电工接触比较多的测量设备之一。

互感器根据用途不同分为电流互感器和电压互感器两大类。

电流互感器是将电力系统中的大电流按一定的比例(称为变比)，变为标准的小电流(5A或1A)。

电压互感器是将一次系统(供电线路)的高电压按一定的比例(也称变比)，变为标准的低电压(100V或100/V)。

在实际应用中，由于电流互感器二次额定电流均设计为5A或1A，电压互感器二次额定电压均设计为100V或100/V，所以与电流、电压量值有关的各类仪表、继电器、测试设备、控制设备等就可以按统一的标准参数制作，有利于产品的规范化、标准化和提高准确度，还可以使工作人员及仪表、仪器、设备等避免直接接触高电压，因而保证了安全。

1 铭牌标志电流互感器的性能、技术参数、接线图等标注在铭牌上和使用说明书中，安装使用前要详细阅读并掌握。

1.1 型号电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。

字母符号含义如下：第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。

第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。

字母后面的数字一般表示使用电压等级。

例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。

LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。

1.2 图形标志1.2.1 图形符号：应用于接线图或其他图纸上表示电流互感器的图形符号，它由一横线和两个半圆组成。

电流互感器与电压互感器的区别：电流互感器是测量电流的.电压互感器是测量电压的.英文中一个叫CT,一个叫PT电流互感器的一次绕组串接在供，配电系统一次电路中，而二次绕组分别串接在仪表，仪器，继电器等的电流线圈中电压互感器原理其实就是变压器原理，只是容量大小的区别互感器在安装现场要注意的事项。

1、电流互感器一次有电流通过时，二次绕组不得开路，否则二次产生高压，对产品性能和人身安全有影响。

当电流互感器有绕阻不用时要短路。

2、电压互感器二次绕组不得短路，否则互感器将被烧毁。

3、一次绕组重复工频耐压试验应在规定电压值的80%下进行。

电流传感器的工作原理依据的工作原理主要是霍尔效应原理。

（本文下面多以以零磁通闭环产品原理为例）当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有10~400mA。

如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

传感器供电电压VAVA指电流传感器的供电电压，它必须在传感器所规定的范围内。

超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。

要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。

测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN电压传感器原理:概述电压传感器相当于一个通用型电压表。

电流互感器与电压互感器跟和变压器的区别，民熔电流互感器原理与变压器相似，结构基本相同。

它由两个绕组组成：一个多匝小线径，另一个少匝大线径。

如果匝数多、线径小的绕组与被测电路并联作为一次绕组，匝数少、线径大的绕组与测量仪表（电压表）相连，则变压器为电压互感器。

电压互感器实际上是在空载状态下工作的降压变压器（因为电压表是高阻表，电流很小，所以是空载的）。

小匝粗线径绕组与被测电路串联作为一次绕组，大匝细线径绕组与测量仪表（电流表）相连时，变压器为电流互感器。

电流互感器实际上是在短路状态下工作的升压变压器（因为电流表是低电阻表，电流很大，所以相当于短路）。

由于一次绕组匝数少，二次绕组匝数多，实际电流互感器二次绕组工作在短路状态，电压不升高。

当电流互感器工作时，二次绕组不得开路，否则会诱发高压危害设备或人员的安全，并且由于二次绕组退磁电位的丧失，会使铁芯严重饱和，失去测量精度。

CT和VT在动作原理上有什么区别主要区别在于正常运行时的工作条件有很大的不同，(1）电流互感器可以短路，但不能开路；电压互感器可以开路，但不能短路；(2）与二次侧负荷相比，电压互感器的一次内阻很小，可以忽略不计，认为电压互感器是电压源，而电流互感器的一次电阻很大，可以认为是内阻无穷大的电流源。

3）电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱互感器和变压器的工作原理相同，都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压，它只能实现电压的变换，不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表，继电器等电压，从而正确的反映一次电气系统的各种运行情况.4）使测量仪表，继电器等二次电气系统与一次电气系统隔离，以保证人员和二次设备的安全，将一次电气系统的高电压变换成同意标准的低电压值（100 伏，100/1.732伏，100/3伏）.电力互感器的作用与电压互感器的作用基本相同，不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器，测量仪表的电流线圈.1、电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。

⾼压电压互感器详解⼀、⾼压电压互感器简介⼆、⾼压电压互感器的基本结构原理三、⾼压电压互感器的类型四、⾼压电压互感器的参数五、⾼压电压互感器的接线⽅式（知识点⼀）⾼压电压互感器有什么作⽤？⾼压互感器：简称PT或VT；和变压器类似，是⽤来变换线路上的电压的仪器。

主要⽤来给测量仪表和继电保护装置供电；⽤来测量线路的电压、功率和电能；或者⽤来在线路发⽣故障时保护线路中的重要设备、电机和变压器；因此电压互感器的容量很⼩，⼀般都有⼏伏安、⼏⼗伏安，最⼤也不超过⼀千伏安。

(知识点⼆）⾼压电压互感器的基本结构原理电压互感器⼀次绕组并联在电⼒系统的线路中，⼆次绕组接有测量仪器、仪表、继电器等设备；也就是电压互感器的⼆次负荷。

（知识点三）⾼压互感器的类型1、按⽤途：有测量⽤和保护⽤互感器2、按相数：单相、三相互感器3、按变换原理：电磁式、电容式4、按绕组个数：双绕组、三绕组、四绕组与不接地互感器5、按绝缘介质：油浸式、⽓体式、固体式互感器（知识点四）⾼压互感器的参数1、产品型号：JDZX16-20 J-电压互感器 D-单相 Z-浇注式 X-带有剩余电流绕组 16-设计序号 20-额定电压等级2、JSJW-10 S-三相 W-五柱三绕组 JSJV-10 V-采⽤VV接线3、使⽤环境：户内和户外4、额定频率：50~60Hz5、绝缘⽔平：12/42/72KV(12-设备最⾼电压 42-⼯频耐受电压 72-雷电冲击耐受电压）6、额定电压变⽐：额定⼀次电压与额定⼆次电压之⽐。

如20/√3(额定⼀次电压）、0.1/√3（额定⼆次电压）、0.1/3（辅助额定电压）KV。

10KV系统中应⽤电压互感器的变压⽐均为10/0.1KV；即变压⽐等于100。

7、额定电压：（1）⼀次绕组额定电压即电压互感器⼀次输⼊的电压。

（2）⼆次绕组额定电压及辅助绕组额定电压即在电⼒系统中应⽤的三绕组电压互感器，匝数多的为⼀次绕组，另两个为⼆次绕组，其⼀⽤于测量相电压和线电压，另⼀个⽤于测量零序电压，通常测量相电压或线电压叫⼆次绕组，另⼀个叫辅助绕组。

直流电压互感器原理直流电压互感器原理什么是直流电压互感器•直流电压互感器（DC voltage transformer）是一种专门用于测量直流电压的电器设备。

•它通过电磁感应的原理将输入的直流电压转换为输出信号，从而实现对直流电压的测量。

原理解析1. 电磁感应•直流电压互感器的原理基于电磁感应现象。

•当通过直流导线的电流发生变化时，会产生磁场。

•在互感器中，输入电流会通过一个可变的磁路，在磁路中产生磁通量。

2. 互感效应•通过磁场产生的磁通量会感应到一个与输入电流无关的电动势。

•这种现象被称为互感效应，即输入电流通过磁路感应到输出电动势。

•输出电动势与输入电流成正比，用来测量直流电压。

3. 关键元件•直流电压互感器通常由两个关键元件组成：磁芯和绕组。

•磁芯用来引导和集中磁场，通常采用硅钢片等材料制成。

•绕组将输入电流引入磁芯中，然后通过电磁感应产生输出电动势。

工作原理1.输入直流电压通过绕组流过磁芯，形成磁场。

2.磁场通过磁芯作用于输出绕组，产生输出电动势。

3.输出电动势与输入直流电压成正比，可以通过测量输出电动势来获取输入直流电压的值。

特点与应用•直流电压互感器具有如下特点：–流量较小，体积较小，易于携带和安装。

–精度较高，可达到较高的测量精度。

–隔离性好，可以有效地隔离输入和输出电路，提高安全性。

•直流电压互感器广泛应用于电力系统、工矿企业和实验室等领域，用于测量直流电压并保护设备及人身安全。

总结•直流电压互感器基于电磁感应的原理，可以将输入直流电压转换为输出电动势。

•通过绕组和磁芯的相互作用，实现了对直流电压的测量。

•具有体积小、精度高和隔离性好等特点，广泛应用于各个领域。

以上就是关于直流电压互感器原理的解析，希望能帮助大家更好地理解和应用这一技术。

如何选择直流电压互感器•在选择直流电压互感器时，需要考虑以下因素：1.量程：根据需要测量的直流电压范围来选择合适的互感器量程，确保测量结果准确。
