土工格栅施工技术交底

年月日工程名称人民路（淮海路-328国道）改造工程分部工程路面工程分项工程名称透层油、粘层油、碎石封层交底内容人民路（淮海路-328国道）改造工程1、施工工艺及方法自粘式土工格栅施工工序为：层底表面清扫→划线→喷洒粘结料→铺自粘式土工格栅→保养维护→铺筑新路面。

（1）层底表面清扫①在喷洒粘结料前，应将底层表面清扫干净。

②保持工作面无水分，雨后必须待路面干燥后方可施工。

③喷洒粘结料前应使新半刚性基层表面保持长度不小于200m的施工段。

（2）测量、划线①在经监理工程师验收合格的底面上，对照拼接缝或裂缝标识确定拼接缝或裂缝位置。

②按拟铺设的自粘式土工格栅宽度在拼接缝或裂缝两侧定好基准线，并用石灰或粉笔划线作为铺设自粘式土工格栅的依据。

对于横向裂缝，保证裂缝两侧的布宽≥0.75m；对于纵向拼接缝或纵向裂缝，保证布宽为1.8-2.0m，拼接缝或裂缝居中。

（3）喷洒粘结料①在铺设设备就位后，将支架上的自粘式土工格栅摆正，使自粘式土工格栅卷轴垂直与拼接缝或裂缝。

②在底面划线范围内用沥青喷洒车洒布热粘结料，喷洒粘结料的横向范围要比自粘式土工格栅宽5-10cm。

③洒布热粘结料时，施工温度应在5℃以上，热粘结料最佳温度应保持在165-175℃。

④洒布热粘结料时要喷洒均匀，计量准确，用量为0.8-1.0kg/m2。

（4）自粘式土工格栅的铺设与搭接①待热粘结料完全渗透底面后且在粘结料仍呈液体状态时，立即采用自粘式土工格栅铺设设备进行自粘式土工格栅铺设施工，不得使沥青喷洒车与自粘式土工格栅铺设设备距离过远。

②使用牵引车或安装卡车上的框架来铺设自粘式土工格栅时应保持车速平稳均匀，不得忽快忽慢，并及时人工进行调整，以达到铺设平滑的目的。

交底单位接收单位交底人接收人年月日工程名称人民路（淮海路-328国道）改造工程分部工程路面工程分项工程名称透层油、粘层油、碎石封层交底内容（接上页）③铺设设备配置涂刷和铁碾子，以保证铺设自粘式土工格栅时能及时将其压实在粘结料上；若铺设时发生褶皱或打折现象，应当及时用工具刀切开褶皱部位，然后在铺设方向上再搭接起来，用粘结料胶结并压实，以保证自粘式土工格栅与粘结料的良好粘结。

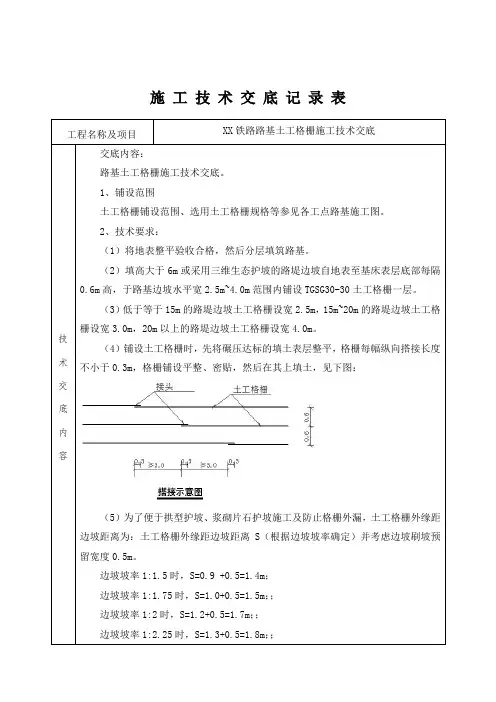

铺设土工格栅技术交底为确保路基填筑施工质量，减少路基沉降差，根据绥北高速公路达到一流质量标准的要求，新建路基在路槽下２０㎝、８０㎝处增设两层双向拉伸土工格栅,填挖结合部在填挖交界前后各１０M范围内，路面底面以下４０㎝和８０㎝处增设两层双向拉伸土工格栅，在新旧路基衔接处路基填挖高度，在路槽底面下８０㎝处及其下４０㎝处，桥头两侧采用水泥搅拌桩地基处理，顶部设置砂垫层及铺设土工格栅。

现对土工格栅的施工做如下规定，要求各驻地办及施工单位严格执行。

1、在施工前承包人应将拟用的土工格栅进行相关试验，其各项指标应符合《土工合成材料塑料土工格栅》GB T 17689-2008国家标准和有关设计图纸规定，并经监理批准同意后方可使用。

2、在土工格栅铺设之前，要保证路基顶面平整，表面严禁有碎、块石等坚硬凸出物，路堤填料最大粒径不得大于6cm。

路基的压实度、纵坡、横坡、宽度、标高要满足设计要求。

3、土工格栅应严格按照设计施工图纸要求的位置进行铺设。

施工前对施工人员进行技术交底,增强施工人员的质量意识和责任意识。

4、土工格栅的铺设应用人工拉紧，张力为60KN/ｍ×5%=3KN/ｍ，使之平整、均匀、紧贴下承层，不允许有褶皱，可采用U形钉等固定于填土层表面。

沿路基横向必须按整幅设计宽度进行铺设，纵向、横向搭接处要密贴、牢固，不允许有翘曲现象，其纵向搭接长度不小于50cm，横向搭接长度不得小于30㎝.5、U形钉固定成正三角形，间距不可超过80㎝，搭接处用钢丝Z字形织布，间距不可超过30㎝。

6、杜绝车辆、机械在已铺设好并张紧定位的土工格栅上直接碾压，现场施工中发现土工格栅有任何破损、老化、污染的不允许使用。

7、土工格栅的回填采用铲车或挖掘机来完成。

将备用土均匀撒布在土工格栅上,并用推土机和平地机找平。

路基压实厚度不得超过30cm ,并保证土工格栅不外露。

机械的施工方向与土工格栅搭接顺茬方向一致,以保证土工格栅不被机械迎茬卷起土工格栅的填土应尽量使其一次性成型,在回填前对填土的含水量进行检测,避免含水量过大而返工处理时造成土工格栅的破坏。

一、交底目的为确保土工格栅施工过程中的安全，提高施工人员的安全意识，降低事故发生率，现将土工格栅施工安全技术交底如下：二、施工人员要求1. 作业人员入场前必须经过入场教育考试合格，方可上岗作业。

2. 作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。

3. 作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹。

三、施工准备及材料要求1. 施工前应熟悉施工图纸，了解工程概况及施工工艺。

2. 施工现场应配备必要的施工机械设备、安全防护设施和消防器材。

3. 土工格栅材料应符合设计要求，质量应符合国家标准。

四、施工安全技术措施1. 土工格栅铺设：（1）铺设前，对基底进行平整、清理，确保无尖锐物体、杂物。

（2）铺设时，应保持土工格栅的平整度，搭接宽度应符合设计要求。

（3）在铺设过程中，注意防止土工格栅被撕裂、损坏。

2. 土工格栅焊接：（1）焊接前，对焊接设备进行检查，确保其性能良好。

（2）焊接时，操作人员应佩戴防护眼镜、手套等防护用品。

（3）焊接完成后，检查焊接质量，确保焊接牢固。

3. 高处作业：（1）高处作业时，必须系合格的安全带，高挂低用，并穿防滑鞋。

（2）作业平台上不得堆放材料，确保作业平台稳定。

（3）作业过程中，不得擅自离开作业平台，确保安全。

4. 电动工具及电气设备：（1）施工中使用的电动工具及电气设备，均应符合国家现行标准。

（2）电动工具及电气设备的安装必须由专业电工完成。

（3）使用电动工具及电气设备时，应注意绝缘、接地，防止触电事故发生。

5. 脚手架搭设：（1）脚手架搭设应符合现行地方标准，确保脚手架的稳定性。

（2）脚手架上置物重量不得超过规定荷载，脚手板应固定。

（3）高处作业时，注意防止坠落。

五、施工注意事项1. 施工过程中，应密切注意天气变化，如遇恶劣天气，应暂停施工。

2. 施工现场应保持整洁，不得乱扔垃圾、杂物。

3. 施工过程中，发现安全隐患，应立即上报并采取措施进行处理。
