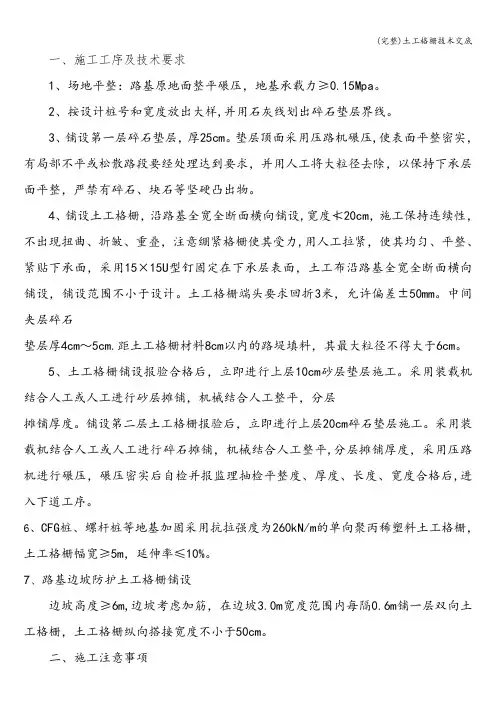

一、施工工序及技术要求1、场地平整:路基原地面整平碾压,地基承载力≥0.15Mpa。
2、按设计桩号和宽度放出大样,并用石灰线划出碎石垫层界线。
3、铺设第一层碎石垫层,厚25cm。
垫层顶面采用压路机碾压,使表面平整密实,有局部不平或松散路段要经处理达到要求,并用人工将大粒径去除,以保持下承层面平整,严禁有碎石、块石等坚硬凸出物。
4、铺设土工格栅,沿路基全宽全断面横向铺设,宽度≮20cm,施工保持连续性,不出现扭曲、折皱、重叠,注意绷紧格栅使其受力,用人工拉紧,使其均匀、平整、紧贴下承面,采用15×15U型钉固定在下承层表面,土工布沿路基全宽全断面横向铺设,铺设范围不小于设计。
土工格栅端头要求回折3米,允许偏差±50mm。
中间夹层碎石垫层厚4cm~5cm.距土工格栅材料8cm以内的路堤填料,其最大粒径不得大于6cm。
5、土工格栅铺设报验合格后,立即进行上层10cm砂层垫层施工。
采用装载机结合人工或人工进行砂层摊铺,机械结合人工整平,分层摊铺厚度。
铺设第二层土工格栅报验后,立即进行上层20cm碎石垫层施工。
采用装载机结合人工或人工进行碎石摊铺,机械结合人工整平,分层摊铺厚度,采用压路机进行碾压,碾压密实后自检并报监理抽检平整度、厚度、长度、宽度合格后,进入下道工序。
6、CFG桩、螺杆桩等地基加固采用抗拉强度为260kN/m的单向聚丙稀塑料土工格栅,土工格栅幅宽≥5m,延伸率≤10%。
7、路基边坡防护土工格栅铺设边坡高度≥6m,边坡考虑加筋,在边坡3.0m宽度范围内每隔0.6m铺一层双向土工格栅,土工格栅纵向搭接宽度不小于50cm。
二、施工注意事项1、铺设土工格栅时,长孔方向和线路横断面方向一致.2、铺设土工格栅的下承层表面应整平、压实,并清除表面坚硬凸出物。
3、土工格栅铺设完毕自检合格后,报监理抽检合格后应及时进行碎石垫层填筑,避免土工格栅在阳光下过长时间直接暴晒,土工格栅铺设完成后,应在48小时内及时覆盖。
铺设土工格栅技术交底为确保路基填筑施工质量,减少路基沉降差,根据绥北高速公路达到一流质量标准的要求,新建路基在路槽下20㎝、80㎝处增设两层双向拉伸土工格栅,填挖结合部在填挖交界前后各10M范围内,路面底面以下40㎝和80㎝处增设两层双向拉伸土工格栅,在新旧路基衔接处路基填挖高度,在路槽底面下80㎝处及其下40㎝处,桥头两侧采用水泥搅拌桩地基处理,顶部设置砂垫层及铺设土工格栅。
现对土工格栅的施工做如下规定,要求各驻地办及施工单位严格执行。
1、在施工前承包人应将拟用的土工格栅进行相关试验,其各项指标应符合《土工合成材料塑料土工格栅》GB T 17689-2008国家标准和有关设计图纸规定,并经监理批准同意后方可使用。
2、在土工格栅铺设之前,要保证路基顶面平整,表面严禁有碎、块石等坚硬凸出物,路堤填料最大粒径不得大于6cm。
路基的压实度、纵坡、横坡、宽度、标高要满足设计要求。
3、土工格栅应严格按照设计施工图纸要求的位置进行铺设。
施工前对施工人员进行技术交底,增强施工人员的质量意识和责任意识。
4、土工格栅的铺设应用人工拉紧,张力为60KN/m×5%=3KN/m,使之平整、均匀、紧贴下承层,不允许有褶皱,可采用U形钉等固定于填土层表面。
沿路基横向必须按整幅设计宽度进行铺设,纵向、横向搭接处要密贴、牢固,不允许有翘曲现象,其纵向搭接长度不小于50cm,横向搭接长度不得小于30㎝.5、U形钉固定成正三角形,间距不可超过80㎝,搭接处用钢丝Z字形织布,间距不可超过30㎝。
6、杜绝车辆、机械在已铺设好并张紧定位的土工格栅上直接碾压,现场施工中发现土工格栅有任何破损、老化、污染的不允许使用。
7、土工格栅的回填采用铲车或挖掘机来完成。
将备用土均匀撒布在土工格栅上,并用推土机和平地机找平。
路基压实厚度不得超过30cm ,并保证土工格栅不外露。
机械的施工方向与土工格栅搭接顺茬方向一致,以保证土工格栅不被机械迎茬卷起土工格栅的填土应尽量使其一次性成型,在回填前对填土的含水量进行检测,避免含水量过大而返工处理时造成土工格栅的破坏。

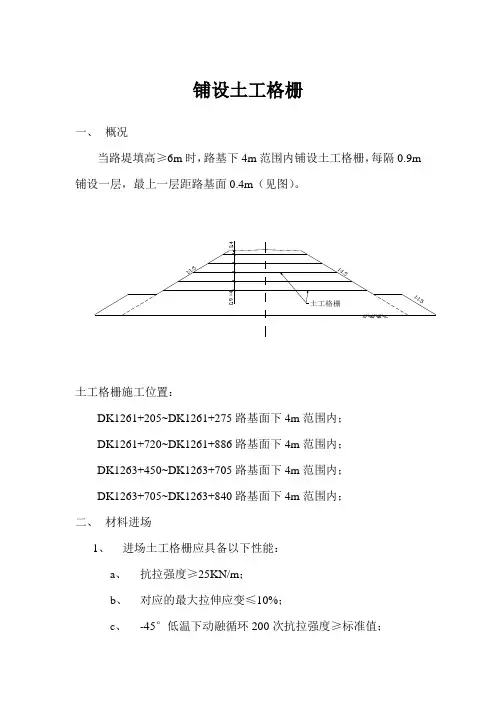

铺设土工格栅一、概况当路堤填高≥6m时,路基下4m范围内铺设土工格栅,每隔0.9m 铺设一层,最上一层距路基面0.4m(见图)。
土工格栅施工位置:DK1261+205~DK1261+275路基面下4m范围内;DK1261+720~DK1261+886路基面下4m范围内;DK1263+450~DK1263+705路基面下4m范围内;DK1263+705~DK1263+840路基面下4m范围内;二、材料进场1、进场土工格栅应具备以下性能:a、抗拉强度≥25KN/m;b、对应的最大拉伸应变≤10%;c、-45°低温下动融循环200次抗拉强度≥标准值;d、具有长期的抗老化性能。
2、所购土工格栅每批均需查验生产厂家的产品合格证书和材料性能报告单,并抽样进行检验,其检测项目及频次见下表:土工格栅工地抽测项目3、土工格栅必须用黑色包皮包装,运输、储存和堆放必须避免阳光照射,并保持通风、干燥和远离高温源,以保证其性能不受影响。
三、工艺流程施工中为保证土工格栅的平整度和其承载能力,执行以下工艺流程:土工格栅铺设施工工艺流程图四、铺设方法1、当路堤填筑至第一层土工格栅铺设高程时,将路基面整平压实,并检测其压实度和平整度,合格后方可铺设土工格栅。
2、土工格栅沿路基面水平横向铺设,密贴排放,不得搭接。
铺设时必须铺平、不容许有褶皱,副与副之间的连接采用土工绳绑扎,固定采用“U”型卡固定。
3、土工格栅边缘至边坡的保护层必须符合设计要求。
4、土工格栅铺设完成后应对其施工质量进行检测,其质量要求和检测频次见下表:土工格栅施工质量要求5、土工格栅铺设完成并经质量检验合格后应及进行路堤填筑,第一层填土铺设宜采用轻型推土机或前置式装载机,严禁装料车和碾压机械在已铺设、固定好的土工格栅上直接碾压。
五、施工中注意事项1、土工格栅采用人工铺设,铺设时必须铺平、不得出现褶皱。
严禁人员和车辆在已铺好的土工格栅上踩踏、行驶。
2、施工中所产生的废料和垃圾必须集中堆放,将其用车运走道入环保池内集中处理。
一、交底目的为确保土工格栅施工过程中的安全,提高施工人员的安全意识,降低事故发生率,现将土工格栅施工安全技术交底如下:二、施工人员要求1. 作业人员入场前必须经过入场教育考试合格,方可上岗作业。
2. 作业人员进入施工现场必须戴合格的安全帽,系好下额带,锁好带口;严禁赤背、穿拖鞋。
3. 作业人员严禁酒后作业,严禁吸烟,禁止在施工现场追逐打闹。
三、施工准备及材料要求1. 施工前应熟悉施工图纸,了解工程概况及施工工艺。
2. 施工现场应配备必要的施工机械设备、安全防护设施和消防器材。
3. 土工格栅材料应符合设计要求,质量应符合国家标准。
四、施工安全技术措施1. 土工格栅铺设:(1)铺设前,对基底进行平整、清理,确保无尖锐物体、杂物。
(2)铺设时,应保持土工格栅的平整度,搭接宽度应符合设计要求。
(3)在铺设过程中,注意防止土工格栅被撕裂、损坏。
2. 土工格栅焊接:(1)焊接前,对焊接设备进行检查,确保其性能良好。
(2)焊接时,操作人员应佩戴防护眼镜、手套等防护用品。
(3)焊接完成后,检查焊接质量,确保焊接牢固。
3. 高处作业:(1)高处作业时,必须系合格的安全带,高挂低用,并穿防滑鞋。
(2)作业平台上不得堆放材料,确保作业平台稳定。
(3)作业过程中,不得擅自离开作业平台,确保安全。
4. 电动工具及电气设备:(1)施工中使用的电动工具及电气设备,均应符合国家现行标准。
(2)电动工具及电气设备的安装必须由专业电工完成。
(3)使用电动工具及电气设备时,应注意绝缘、接地,防止触电事故发生。
5. 脚手架搭设:(1)脚手架搭设应符合现行地方标准,确保脚手架的稳定性。
(2)脚手架上置物重量不得超过规定荷载,脚手板应固定。
(3)高处作业时,注意防止坠落。
五、施工注意事项1. 施工过程中,应密切注意天气变化,如遇恶劣天气,应暂停施工。
2. 施工现场应保持整洁,不得乱扔垃圾、杂物。
3. 施工过程中,发现安全隐患,应立即上报并采取措施进行处理。
土工格栅挡土墙安全技术交底1. 引言土工格栅挡土墙是一种常见的挡土结构,具有强大的抗压能力和稳定性。
为确保施工过程中的安全性和质量,特进行本次安全技术交底。
本文档旨在介绍土工格栅挡土墙的安全技术措施和注意事项。
2. 施工前准备在正式施工前,必须进行充分的准备工作。
以下是施工前的准备事项:- 确保施工人员具备必要的安全培训和技能,理解土工格栅挡土墙施工过程中的安全风险。
- 根据设计要求,准确测量和布置挡土墙的位置和尺寸。
- 确定挡土墙施工所需的材料和设备,并进行检查和调试。
3. 安全技术措施为了确保土工格栅挡土墙的施工过程安全可靠,需要采取以下技术措施:- 挡土墙的施工过程中,必须严格遵守施工方案和操作规程,不得随意更改或省略任何环节。
- 施工现场必须设置明显的警示标识,确保施工现场的安全区域得到有效隔离。
- 保持施工现场整洁有序,随时清除施工中产生的垃圾和废料。
- 对施工现场的周边环境和地基进行全面检查,并采取必要的防护措施。
- 在挡土墙的施工过程中,应严禁人员站立在挡土面上,以免发生意外坠落事故。
- 挡土墙的施工过程中需要使用大型机械设备,因此必须由经过培训的操作人员操作,并保持设备的正常运行状态。
4. 安全注意事项在施工过程中,还需要注意一些安全事项,以减少意外风险和伤害:- 严禁施工人员在不了解操作规程的情况下操作设备,一旦遇到问题应及时报告并请专业人员处理。
- 在挡土墙施工过程中,需要和周围人员保持良好的沟通,随时注意施工现场的安全。
- 施工人员应佩戴符合要求的个人防护装备,如安全帽、护目镜、防护手套等。
- 在需要进行挖掘工作时,必须确保挖掘机的操作符合要求,严禁擅自操作和开展非法挖掘。
- 如发现挡土墙施工过程中存在的安全风险或问题,应立即停工并汇报给相关负责人。
5. 总结土工格栅挡土墙的施工是一项技术复杂且风险较高的工作,安全技术交底是保证施工过程安全的重要环节。
通过了解并遵守施工准备、安全技术措施和安全注意事项,可以有效地预防意外事故的发生,确保土工格栅挡土墙施工的顺利进行。
