MAGMA操作教程一、基本操作流程建构实体模型 CAD ModelCAD Model模流前处理 PreprocessorPreprocessor实体切网格 MeshingMeshing参数设定 ParametersParameters模流后处理PostprocessorPostprocessor结果分析AnalysisAnalysis相应对策DecisionDecision图,1_1,建构正确的实体模型是进行分析工作的关键。
把实体分为不同的组～转换为.stl档～为MAGMA分析做好准备。
如图,1_1,所示:黑色字体是使用MAGMA的操作步骤,红色字体是分析的前期工作和后期对策。
二、,,,,,的操作,、创建专案图,2_1, 图,2_2,1图,2_3, 图,2_4,专案名称.stl档图,2_5,说明:图,2_1,打开桌面图标 project菜单 create project 出现新对话框图,2_2,选择Iron casting铸铁模组选择结果存放路径,MAGMAsoft下, 取解析方案名称回车键 OK 出现新对话框图,2_3,默认系统选择直接按红框所标的键～直到图,2_4,,按OK键结束创建专案操作。
如图,2_5,的路径～把建立好的.stl档存在CMD文件夹下。
,、前处理2,1 、材质群组介绍2,、砂模(sandm)Z轴正向 ,、灌口(inlet) Inlet,、浇道(gating),、浇道(gating)Gating ,、冒口(feeder) Gating,、冒口(feeder),、入水口(ingate),、入水口(ingate),、砂芯(core),,、冷铁(chill),,、铸件(cast) FeederCore Ingatechill图,2_6,在载入时一定要确保重力方向向上～如图,2_6,所示。
一般在实体建模时便给出正确的重力方向。
如果方向错误也可在MAGMA内修改。
,见后面说明, 砂模可以在建构实体时绘出～也可以在MAGMA内绘制出。
magma中⽂⼿册MAGMASOFT?4.0Manual Part one1.介紹(Introduction) ………………………………1.1MAGMASOFT? 可以提供你什麼？………………1.2如何成功的使⽤MAGMASOFT?………………1.3MAGMASOFT?的⽂件結構………………………1.4拼字跟⽤法………………………………………1.5疑問………………………………………………2.安裝(Installation)……………………………2.1 系統需求2.2 MAGMA安裝………………………………2.3 啟動MAGMASOFT? 執照………………2.3.1 擷取系統資訊………………………………2.3.2 從Email讀取系統和執照檔………………2.3.3 ⼿動輸⼊系統鑰匙………………………………2.3.4 ⼿動輸⼊執照鑰匙………………………………2.3.5 從檔案讀取系統鑰匙……………………………2.3.6 從檔案讀取執照鑰匙……………………………2.4 管理浮動執照………………………………2.4.1 顯⽰連結………………………………2.5 MAGMASOFT? 的專案………………………………2.6 MAGMASOFT? 的畫⾯………………………………2.7滑⿏鍵盤的⽤法………………………………3.專案管理(Project Administration)3.1開啟專案(Open project)………………………………3.2 產⽣新的專案(Create project)………………………3.3 產⽣新的版本(Create Version)…………………………3.4 刪除結果(Delete Result)…………………………3.5 刪除版本(Delete Version)……………………………3.6 刪除專案(Delete project)……………………………3.7專案資訊(Project info)………………………………4.前處理器(Preprocessor)4.1 開始幾何建構………………………………………4.2 管理幾何資料(Sheets)………………………………4.3 幾何資料庫(Geometry database)………………………4.4 輸⼊CAD資料(Importing CAD Data)…………………4.5 定義⾓度及精度(Definition of Angles & Accuracy)………4.6 選擇畫⾯(View options)………………………………4.7建構指令(Construction commands)……………………4.8操作指令(Manipulation commands)……………………4.9控制點(Control Point)………………………………4.10⽀援幾何功能(Support functions)………………………5.網格化(Mesh Generation)5.1 概論(Overview)………………………………5.1.1格⼦⼤⼩ / ‘wall thickness’………………………5.1.2格⼦再細化/ ‘accuracy’, ‘element size’……………5.1.3格⼦的修飾/ ‘smoothing’………………………5.1.4個⼦的外觀/ ‘aspect ratio’………………………5.2材料群的選⽤與網格化的改善………………………5.3產⽣網格(Generate mesh)……………………………5.4檢查網格(Check enmeshment)………………………5.4.1觀看網格(view mesh)…………………………5.4.2觀看網格品質(view mesh quality)………………6.模擬計算(Simulation)6.1 概論(Overview)………………………………6.1.1 充填(Mold filling)………………………………6.1.2 凝固(Solidification)…………………………6.1.3 充填和凝固………………………………6.1.4 批次⽣產(Batch production)……………………6.2 模擬參數定義(Defining simulation parameters)…………6.2.1 材料 / ‘Material definition’………………………6.2.2 熱傳導係數/ ‘Heat transfer definition’…………MAGMAshakeout選項…………………………6.2.36.2.4 充填 / ‘filling’………………………………6.2.5 注湯速率/ ‘pouring rate’………………………6.2.6 凝固 /‘solidification’……………………………6.2.7 批次⽣產/ ‘batch production’……………………6.3 模擬的開始與控制(Simulation control)…………………6.4 錯誤訊息(Error and Warning messages)…………………7. 選項與模組7.1模組………………………………7.2 選項………………………………1介紹(Introduction)鑄造就是將⾦屬液倒⼊模⽳中成形的⼀種⽣產技術,也是⼀種從設計到成品最快速的⽅法之⼀。
CAD Model PreprocessorMeshing ParametersPostprocessorAnalysisDecision一、基本操作流程图（1_1）建构正确的实体模型是进行分析工作的关键。
把实体分为不同的组，转换为.stl 档，为MAGMA 分析做好准备。
如图（1_1）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是分析的前期工作和后期对策。
二、ＭＡＧＭＡ的操作１、创建专案图（2_1） 图（2_2）建构实体模型模流前处理实体切网格参数设定模流后处理结 果 分 析相 应 对 策图（2_3）图（2_4）专案名称.stl档图（2_5）说明：图（2_1）打开桌面图标project菜单create project 出现新对话框图（2_2）选择Iron casting铸铁模组选择结果存放路径（MAGMAsoft下）取解析方案名称回车键OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK键结束创建专案操作。
如图（2_5）的路径，把建立好的.stl档存在CMD文件夹下。
２、前处理2－1 、材质群组介绍图（2_6）在载入时一定要确保重力方向向上，如图（2_6）所示。
一般在实体建模时便给出正确的重力方向。
如果方向错误也可在MAGMA 内修改。
（见后面说明）砂模可以在建构实体时绘出，也可以在MAGMA 内绘制出。
后面有进一步说明。
2－2、OVERLAY 原理图（2_7） 图（2_8）在建构实体时有一些区域重合。
如图（2_7），ingate 连接cast 和gating ，其和两者都有交接的部分。
我们希望各部分独立不干涉，保证分析的精确。
利用overlay 原理切割重合区域。
如图（2_8）排在前面的ingate 被排在后面的gating 和cast 切割。
在载入．stl 档后需利用此原理进行排序。
2－3、载入．stl 档CAVITY INSERTCAST INGATEGATING1. CAST2. INGATE3. GATING１、砂模（sandm ） ２、 灌口（inlet ） ３、 浇道（gating ） ４、 浇道（gating ） ５、 冒口（feeder ） ６、冒口（feeder ） ７、 入水口（ingate ） ８、 入水口（ingate ） ９、砂芯（core ）InletGatingGatingFeederCorechillIngateZ 轴正向CAVITY INSERTCAST INGATEGATING1. INGATE2. GATING排序接上动把.stl 档存在CMD 文件夹下后，在创建专案的界面（图（2_1））按下preprocess 键，进入载档界面.见图（2_9）图（2_9）图（2_10）载入顺序如上图所标的序号和箭头指向。
MAGMASOFT4.4使用手册注意：涉及图片功能时注意保存，容易死机；输入数据后必须回车，才能OK；启动MAGMA 必须先启动EXCEED。
1、项目管理菜单Open project 打开现有项目Create project创建新项目Create version创建项目中的新版本Delete results删除结果Delete version/project删除版本或项目Rename project 重命名项目（建好的项目名在资源管理器不能改，只能用此菜单改）Project info 项目信息（打开一个项目后会亮）1．。
5最近打开的项目Exit MagmaSoft 退出magma软件，点右上的×无效。
注：项目文件结构MAGMA Structure：magma自带推荐项目文件夹结构CMD 可自定义操作的批处理文件，或做好保存SHEETS 几何文件，分图层PAR 模拟参数记录文件Customer Structure：用户自定义项目文件夹结构（是在自带推荐项目文件夹结构上增加）定义文件C:\magma-v4.4\v4.4\lib\cnf\customer.cfg，在文件夹末尾增加User Structure：用户项目文件夹结构（是在用户自定义项目文件夹结构上增加）Copy C:\magma-v4.4\v4.4\lib\cnf\customer.cfg C:\magma-v4.4\MAGMAsoft\user.cfg在文件夹末尾增加C:\magma-v4.4\MAGMAsoft是当前magma用户的home目录,域帐户无此配置，默认项目信息infoMemo内容可以修改和增加，image可以import一张图片，bmp不支持2、前处理Load SLA：输入STL几何体Load SHEET：输入已保存的几何图层READ cmd：读取批命令（批命令参阅命令输入窗口指令，可以查阅part1手册3－8）注：Z轴正向与重力方向相反，必须在模型建立时设定好，MAGMA前处理中无法修改。

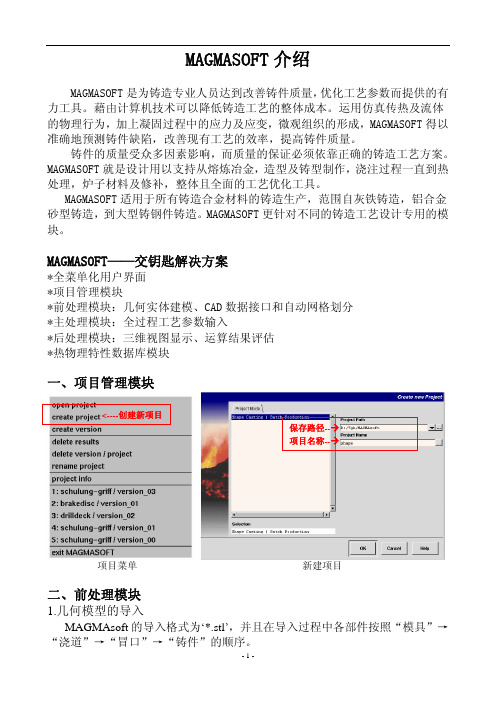

MAGMASOFT介绍MAGMASOFT是为铸造专业人员达到改善铸件质量，优化工艺参数而提供的有力工具。
藉由计算机技术可以降低铸造工艺的整体成本。
运用仿真传热及流体的物理行为，加上凝固过程中的应力及应变，微观组织的形成，MAGMASOFT得以准确地预测铸件缺陷，改善现有工艺的效率，提高铸件质量。
铸件的质量受众多因素影响，而质量的保证必须依靠正确的铸造工艺方案。
MAGMASOFT就是设计用以支持从熔炼冶金，造型及铸型制作，浇注过程一直到热处理，炉子材料及修补，整体且全面的工艺优化工具。
MAGMASOFT适用于所有铸造合金材料的铸造生产，范围自灰铁铸造，铝合金砂型铸造，到大型铸钢件铸造。
MAGMASOFT更针对不同的铸造工艺设计专用的模块。
MAGMASOFT——交钥匙解决方案*全菜单化用户界面*项目管理模块*前处理模块：几何实体建模、CAD数据接口和自动网格划分*主处理模块：全过程工艺参数输入*后处理模块：三维视图显示、运算结果评估*热物理特性数据库模块一、项目管理模块<----创建新项目保存路径--Æ项目名称--Æ项目菜单新建项目二、前处理模块1.几何模型的导入MAGMAsoft的导入格式为‘*.stl’，并且在导入过程中各部件按照“模具”→“浇道”→“冒口”→“铸件”的顺序。
Preprocessor → Material → Load SLA → save all as 1 → exit<----几何体导入<----保存模型<----退出 几何模型导入2.自动网格划分由于MAGMAsoft 是基于差分元的思想方法，在网格划分方面采用的是六面体单元，因此具有其独到的便捷的优势。
Enmeshment → Generate → Close → Calculate → Close → Dismiss3 Æ 2Æ 1Æ网格划分设置3.网格质量的检查MAGMAsoft 4.4在网格质量检查方面与之前的版本有了较大的区别，在此，将其和“Postprocessor→on Geometry”模块整合到了一起。
CAD Model PreprocessorMeshing ParametersPostprocessorAnalysisDecision一、基本操作流程图（1_1）建构正确的实体模型是进行分析工作的关键。
把实体分为不同的组，转换为.stl 档，为MAGMA 分析做好准备。
如图（1_1）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是分析的前期工作和后期对策。
二、ＭＡＧＭＡ的操作１、创建专案建构实体模型模流前处理实体切网格参数设定模流后处理结 果 分 析相 应 对 策图（2_1）图（2_2）图（2_3）图（2_4）图（2_5）专案名称.stl档说明：图（2_1）打开桌面图标 project 菜单 create project 出现新对话框 图（2_2）选择Iron casting 铸铁模组 选择结果存放路径（MAGMAsoft 下） 取解析方案名称 回车键 OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK 键结束创建专案操作。
如图（2_5）的路径，把建立好的.stl 档存在CMD 文件夹下。
２、前处理2－1 、材质群组介绍图（2_6）在载入时一定要确保重力方向向上，如图（2_6）所示。
一般在实体建模时便给出正确的重力方向。
如果方向错误也可在MAGMA 内修改。
（见后面说明）砂模可以在建构实体时绘出，也可以在MAGMA 内绘制出。
后面有进一步说明。
2－2、OVERLAY 原理１、 砂模（sandm ） ２、 灌口（inlet ） ３、 浇道（gating ） ４、 浇道（gating ） ５、 冒口（feeder ） ６、 冒口（feeder ） ７、 入水口（ingate ） ８、 入水口（ingate ） ９、 砂芯（core ） １０、 冷铁（chill ） １１、 铸件（cast ）InletGatingGatingFeederCorechillIngateZ 轴正向图（2_7） 图（2_8）在建构实体时有一些区域重合。
CAD Model PreprocessorMeshing ParametersPostprocessorAnalysisDecision一、基本操作流程图（1_1）建构正确的实体模型是进行分析工作的关键。
把实体分为不同的组，转换为.stl 档，为MAGMA 分析做好准备。
如图（1_1）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是分析的前期工作和后期对策。
二、ＭＡＧＭＡ的操作１、创建专案建构实体模型模流前处理实体切网格参数设定模流后处理结 果 分 析相 应 对 策图（2_1）图（2_2）图（2_3）图（2_4）专案名称.stl档图（2_5）说明：图（2_1）打开桌面图标project菜单create project 出现新对话框图（2_2）选择Iron casting铸铁模组选择结果存放路径（MAGMAsoft下）取解析方案名称回车键OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK键结束创建专案操作。
如图（2_5）的路径，把建立好的.stl档存在CMD文件夹下。
２、前处理2－1 、材质群组介绍图（2_6）在载入时一定要确保重力方向向上，如图（2_6）所示。
一般在实体建模时便给出正确的重力方向。
如果方向错误也可在MAGMA 内修改。
（见后面说明）砂模可以在建构实体时绘出，也可以在MAGMA 内绘制出。
后面有进一步说明。
2－2、OVERLAY 原理图（2_7） 图（2_8）在建构实体时有一些区域重合。
如图（2_7），ingate 连接cast 和gating ，其和两者都有交接CA VITY INSERTCAST INGATEGATING1. CAST2. INGATE3. GATING１、 砂模（sandm ） ２、 灌口（inlet ） ３、 浇道（gating ） ４、 浇道（gating ） ５、 冒口（feeder ） ６、 冒口（feeder ） ７、 入水口（ingate ） ８、 入水口（ingate ） ９、 砂芯（core ） １０、 冷铁（chill ） １１、 铸件（cast ）InletGatingGatingFeederCorechillIngateZ 轴正向CA VITY INSERTCAST INGATEGATING1. INGATE2. GATING3. CAST排序的部分。
