八根铜导线，为了减少电磁信号的相互干扰，每两根按一定的密度缠绞在一起。
这样，在传输电信号时相互之间辐身出的电波就会相互抵消，有效的消除干扰。
双绞线这个名字也是因为这样的结构而引伸出来的。
在外部，有一层韧性及高的保护外皮保护。
双绞线最早的使用是被用于电话信号的传输，后来才被渐渐引入到数字信号的传输当中，在很久以前，我们基本上都是使用的3类双绞线，最大只能达到16Mbps的带宽，而现在我们在计算机网络中广泛使用的都是超五类双绞线及六类双绞线。
最大能达到1000Mbps的带宽。
双绞线唯一的缺点就是传输距离较短，只能达到100米，所以在布线的时候，如果使用星型拓朴结构，覆盖的范围只能达到200*200米1000M网卡数据传输是双向的，需要使用四对线，即8根芯线。
100M以下，一般使用1、2、3、6，四根线。
按标准是橙色、绿色共四根线。
其中1、3一组，2、6一组4、5为备用线7、8则为电话线T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。
于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

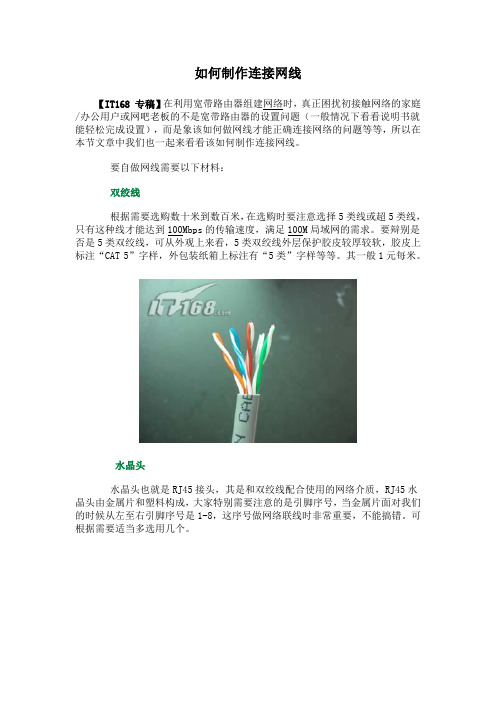

如何制作连接网线【IT168 专稿】在利用宽带路由器组建网络时，真正困扰初接触网络的家庭/办公用户或网吧老板的不是宽带路由器的设置问题（一般情况下看看说明书就能轻松完成设置），而是象该如何做网线才能正确连接网络的问题等等，所以在本节文章中我们也一起来看看该如何制作连接网线。
要自做网线需要以下材料：双绞线根据需要选购数十米到数百米，在选购时要注意选择5类线或超5类线，只有这种线才能达到100Mbps的传输速度，满足100M局域网的需求。
要辩别是否是5类双绞线，可从外观上来看，5类双绞线外层保护胶皮较厚较软，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样等等。
其一般1元每米。
水晶头水晶头也就是RJ45接头，其是和双绞线配合使用的网络介质，RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。
可根据需要适当多选用几个。
压线钳用来制作网线的必备工具，一般30-50元左右一个。
测线仪电缆测试仪是比较便宜的专用网线通顺测试器，其价格在20-30元左右，可根据需要选用。
网线制作基本知识大家知道，双绞线做法有两种国际标准，分别是EIA/TIA 568A和EIA/TIA 568B。
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8；标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。
在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。
但实际上标准接法568A和568B二者并没有本质的区别，只是颜色上的区别，大家在做线需要注意的只是在连接两个水晶头时必须保证：1-2线对是一个绕对；3-6线对是一个绕对；4-5线对是一个绕对；7-8线对是一个绕对。
引言概述：本文章是关于网线制作工艺的指导书的第二部分，旨在提供详细的制作方法和工艺要点，帮助读者正确完成网线的制作。
网线是计算机网络中必不可少的组成部分，其质量直接影响到网络传输的稳定性和速度。
因此，正确的制作工艺十分重要，本指导书将为读者介绍一些关键的制作步骤和注意事项。
正文内容：一、物料准备1.网线：选择符合标准的网线，通常为Cat5E或Cat6等级。
2.网线插头：使用兼容网线的RJ45插头。
3.网线剪刀：专用的网线剪刀可确保切割整齐，不损坏线芯。
4.网线压接工具：选择合适的压接工具，确保连接紧固可靠。
二、制作步骤1.剥开网线外皮：使用网线剪刀划开外皮，露出内部线芯。
2.整理线芯顺序：按照网线制作标准，整理线芯的顺序。
通常是按照568B顺序，分别为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
3.对齐线芯：将线芯对齐，确保每根线芯的末端处于同一水平。
4.剪断线芯：使用网线剪刀，将线芯整齐地剪断，长度约为15mm。
5.插入网线插头：将线芯依次插入网线插头的插孔中，确保每根线芯都完全插入。
6.用压接工具压接：使用压接工具，将网线插头与网线固定固定在一起。
确保插头和线芯之间的接触紧密，无松动。
三、注意事项1.切割线芯时要小心，避免损坏线芯或线芯外皮，影响网络传输质量。
2.插入网线插头时要确保每根线芯都插入到位，不留任何暴露或脱落。
3.使用合适的压接工具，以确保插头与线芯之间的接触紧密。
过松或过紧都会影响连接质量。
4.制作前仔细核对线芯的顺序，确保按照标准顺序进行制作。
5.制作完成后，使用测试仪器进行测试，确保线路连接质量良好，符合网络标准。
四、常见问题与解决方法1.插头接触不良：检查插头是否固定牢固，重压接头以确保良好接触。
2.信号中断：检查线芯顺序是否正确，重新制作。
3.线芯暴露或脱落：重新插紧线芯，或重新制作。
五、总结本指导书详细介绍了网线制作工艺的要点和步骤。
正确的网线制作工艺能够保证网络连接质量，提高传输速度和稳定性。
实验二网线制作及搭建简单局域网一、实验目的和要求•了解常用网线的种类•掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法•掌握网线连通性测试方法•掌握小型局域网的搭建方法二、实验设备压线钳一把、测线仪一个、双绞线若干段、RJ-45水晶头若干、交换机一台三、实验内容网线制作，截取适当长度的两段非屏蔽双绞线，分别与两只RJ45头连接成直通线或反转线，然后用网络测试仪测试其连通性。
利用交换机和所制作的网线，搭建简单的局域网。
四、背景知识网线常用的有：双绞线、同轴电缆、光纤等。
我们平时说的用于局域网的网线就是双绞线，是布线工程中最常用的一种传输介质。
双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体，每根线外边包裹绝缘层并使用色标进行标记。
双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。
进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起，则可降低信号干扰的程序，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆（如下图）。
目前，双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。
在实验中我们使用的是非屏蔽双绞线，它由四对不同颜色的铜导线，即8芯线组成，每两条按一定规则绞在一起。
RJ45水晶头是安装在双绞线的两端，然后插在网卡、集线器或交换机的RJ45接口上。
图2-1双绞线在EIA/TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact,触点），因此业界对此有“8P8C”的别称。

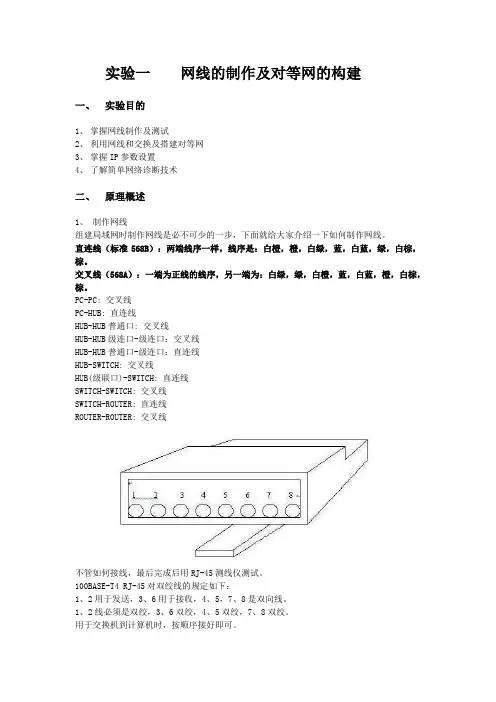

实验一网线的制作及对等网的构建一、实验目的1、掌握网线制作及测试2、利用网线和交换及搭建对等网3、掌握IP参数设置4、了解简单网络诊断技术二、原理概述1、制作网线组建局域网时制作网线是必不可少的一步，下面就给大家介绍一下如何制作网线。
直连线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
交叉线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
PC-PC: 交叉线PC-HUB: 直连线HUB-HUB普通口: 交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直连线HUB-SWITCH: 交叉线HUB(级联口)-SWITCH: 直连线SWITCH-SWITCH: 交叉线SWITCH-ROUTER: 直连线ROUTER-ROUTER: 交叉线不管如何接线，最后完成后用RJ-45测线仪测试。
100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
用于交换机到计算机时，按顺序接好即可。
如果用于两台计算机直接相连，需将一边的3、6接另一边的1、2，1、2接另一边的3、6。
也就是将一端的发送接另一边的接收，接收接另一边的发送。
2、对等网对等网络（Peer-to-Peer network），联网的计算机相互之间像平等的伙伴，或对等体一样。
对等网络也被称为工作组（workgroups）。
每台计算机都可以起客户端的作用，也可以起服务器的作用。
三、实验任务1、制作T568B标准的直通（或交叉）双绞线一根。
2、将两台主机H1和H2通过交换机或双绞线连接构成对等网3、配置两台主机，利用ping命令来检查主机之间的连通性。
4、组建工作组实现文件共享四、实验环境主机两台（操作系统为windows2003）,交换机一台，非屏蔽超五类双绞线一段，压线钳一把，水晶头若干，测线仪一个，网线若干。

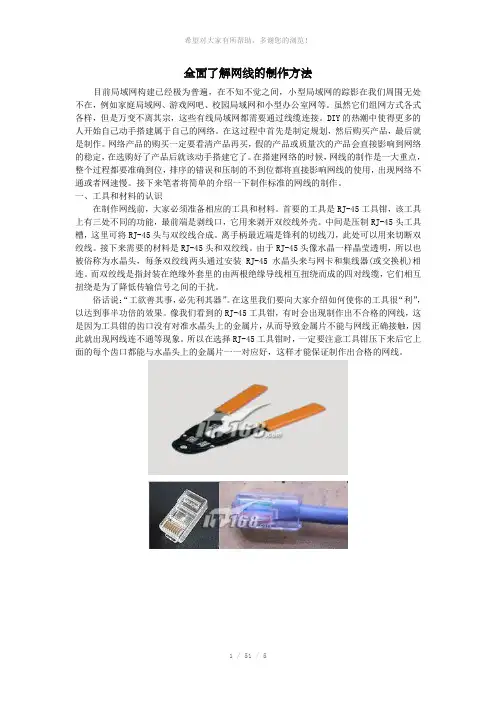

全面了解网线的制作方法目前局域网构建已经极为普遍，在不知不觉之间，小型局域网的踪影在我们周围无处不在，例如家庭局域网、游戏网吧、校园局域网和小型办公室网等。
虽然它们组网方式各式各样，但是万变不离其宗，这些有线局域网都需要通过线缆连接。
DIY的热潮中使得更多的人开始自己动手搭建属于自己的网络。
在这过程中首先是制定规划，然后购买产品，最后就是制作。
网络产品的购买一定要看清产品再买，假的产品或质量次的产品会直接影响到网络的稳定，在选购好了产品后就该动手搭建它了。
在搭建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢。
接下来笔者将简单的介绍一下制作标准的网线的制作。
一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。
首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。
中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。
离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。
接下来需要的材料是RJ-45头和双绞线。
由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。
而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。
俗话说：“工欲善其事，必先利其器”。
在这里我们要向大家介绍如何使你的工具很“利”，以达到事半功倍的效果。
像我们看到的RJ-45工具钳，有时会出现制作出不合格的网线，这是因为工具钳的齿口没有对准水晶头上的金属片，从而导致金属片不能与网线正确接触，因此就出现网线连不通等现象。
所以在选择RJ-45工具钳时，一定要注意工具钳压下来后它上面的每个齿口都能与水晶头上的金属片一一对应好，这样才能保证制作出合格的网线。
二、网线的标准，和连接方法：双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。
网线的制作
第3章计算机网络基础
本次课内容
水晶头结构及压接原理01
网线制作所需工具和材料02
网线制作步骤
03
网线制作要点总结
04
01 水晶头结构及压接原理
8 14 13 22 4 刀片 弹性手柄 塑料压块 22
11 13
刀 片 塑料压块 弹性手柄
水晶头端接原理演示
水晶头压接后实物图片
02 网线制作所需工具和材料
超五类双绞线
RJ45水晶头
护套
压线钳
剥线器
剪刀
钢卷尺
双绞线跳线制作测量实训装置
03 网线制作步骤
步骤1：量取符合长度的跳线
步骤2：剥除双绞线外绝缘护套大约20mm，剪去撕拉线
步骤3：拆开4对双绞线，8芯线排好线序
白橙
白绿 橙 绿 B 蓝 白蓝 白棕 棕 1 2 3 4 5 6 7 8 T568A :
白橙
白绿 橙
绿 T568B :
蓝 白蓝 白棕 棕 T568A : 白绿
白橙 绿 橙 蓝 白蓝 白棕 棕
步骤4：剪齐线端，大约留13mm长度
步骤5：插入水晶头
步骤6：压接
步骤7：测试
04 网线制作要点总结
网线制作的7个步骤
01 截取符合长度的网线
02 剥除网线外绝缘护套大约20mm，剪去撕拉线
03 按照T568B线序理线
04 8根线端一次剪平，大约13mm
05 水晶头刀片朝上，线序正确，线头插到底
06 利用压线钳将水晶头一次性压接成功
07 利用测试仪测试网线的通断情况。
