图解教程：直通网线和交叉网线制作方法2010-02-08 分类:硬件应用评论:4 标签: Application天缘今天介绍一下平时使用10M/100M直通网线和交叉网线的制作方法，因为家里的工具还算齐全，所以就抓几张图给大家看一下，下次如果自己需要制作，可以直接参考本文123就可以搞定了，直通网线（TIA/EIA 568A标准）适应于不同类型设备接口相连，而交叉网线（一端是TIA/EIA 568A一端是TIA/EIA 568B标准）适应于同类型设备接口相连，文中提供完整使用映射表。
一、直通网线和交叉网线应用连接及线序所谓直通网线就是两端线序完全相同的网线，这种网线两端都遵守TIA/EIA 568A 或TIA/EIA 568B标准，是最通用的一种线序，此外还有一种用于直接的交叉网线，线序参下文表格，先来看一下直通网线（又称正线）和交叉网线（又称反线）的应用连接表：连接方A 连接方B 线型连接备注PC HUB 直通HUB代表集线器，下同HUB HUB 直通A普通口，B级联口HUB Switch 直通A为级联口，Switch代表交换机，下同Switch Router 直通Router代表路由器，下同PC PC 交叉HUB HUB 交叉AB均是普通口连接，或AB均是级联口连接HUB Switch 交叉A普通口Switch Switch 交叉Router Router 交叉按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：标准及线序 1 2 3 4 5 6 7 8TIA/EIA-568A 白绿绿白橙蓝白蓝橙白棕棕TIA/EIA-568B 白橙橙白绿蓝白蓝绿白棕棕所以，1、直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。
2、交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。
10M网线使用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线），1~8的排序方式水晶头有铜片朝向自己，开口向下，从左至右排序为1~8，如下图：上面是标准线序，实际上平时使用很难记住，只需要记住：1、直通网线AB两端线序完全相同，交叉网线AB相同都是12对应36，也就是A 端12对应B端36脚，B端12也对应A端36脚。
图解教你快速学会制作网线和安装信息插座
（一）制作网线
准备工具和材料：网线、水晶头、护套、压线钳、剥线刀
制作过程：
1.使用压线钳或偏口钳剪断双绞线
2.将护套套入双绞线
3.使用剥线刀剥线皮
4.将双绞线捋直并排序。
关于线序有交叉线和直通线两种区别
交叉线（568A）线序：1、绿白、2、绿、3、橙白、4、蓝、5、蓝白、6、橙、7、棕白、8、棕。
直通线（568B）线序：1、橙白、2、橙、3、绿白、4、蓝、5、蓝白、6、绿、7、棕白、8、棕。
日常一般按照直通线（568B）的线序进行制作。
5. 剪齐双绞线
6.将双绞线插入RJ-45头
7.将水晶头推入夹槽
8.压制完成
（二）端接信息插座
准备工具和材料：打线工具、信息模块、网线
制作过程：
1.将网线置入模块线槽内（按照模块上的线序）
2.打线
3.调整旋钮
4.固定塑料防尘片
5.压入线缆
6.安装防尘片
7.固定在信息面板上。
百兆网线交叉线和直连线的标准做法百兆网线和千兆网线做法的区别局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN 市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PC to Switch/Hub，Router to Switch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。
做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补充：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
网线制作---直通线与交叉线的区别正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交叉线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种设备的连接情况下，正线和反线的正确选择。
其中HUB代表集线器，SWITCH 代表交换机，ROUTER代表路由器：PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。
制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
（如图）步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
交叉线与直通线所谓交叉线就是指两头线序不一样的线，直通线用来链接两台不同的设备，而交叉线怎用来直接链接相同的设备（如两台主机直连，相互通信），交叉线的做法是将原来直通线的线序1和3对调，2和6对调一端T568A 白绿绿白橙蓝白蓝橙白棕棕一端T568B 白橙橙白绿蓝白蓝绿白棕棕交叉线主要用于连接两台集线器、两台交换机或两台计算机直通线用于交换机连接路由器交换机和交换机之间也可以交叉线一般用在两台电脑通过网卡组网，因为有发射和接收，所以要调换一下位置，不然你发射他也发射，你接收他也接收怎么搞，所以换一下，你的发射接到他的接收，你的接收接他的发射，就样就行了交叉线与直通线的做法和用途交叉线直通线交叉线与直通线直通线：又叫正线或标准线，两端采用568B做线标准，注意两端都是同样的线序且一一对应。
具体的线序制作方法是：双绞线夹线顺序是两边一致，统一都是：1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。
注意两端都是同样的线序且一一对应。
这就是100M网线的做线标准，即568B标准，也就是我们平常所说的正线或标准线、直通线。
直通线应用最广泛，不同设备之间,比如路由器和交换机、PC和交换机等。
交叉线：又叫反线，线序按照一端568B，一端568A的标准排列好线序，并用RJ45水晶头夹好。
具体的线序制作方法是：一端采用568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置，这时网线的线序就变成了：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕（即正线的1，3和2，6位分别对调），即568A标准。
这样交叉线就做好了。
交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了,但建议还是使用交叉线。
交叉线主要用于：PC-PC:交叉线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-SWITCH:交叉线SWITCH-SWITCH:交叉线ROUTER-ROUTER:交叉线PC-ROUTER（以太网接口）：交叉线制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

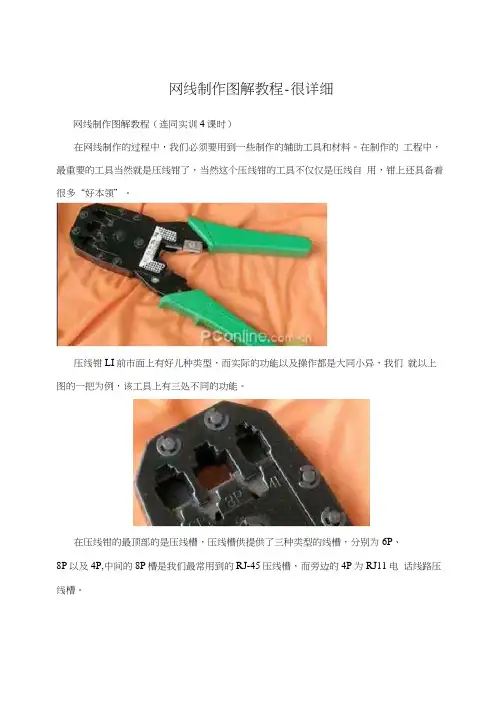

网线制作图解教程-很详细网线制作图解教程（连同实训4课时）在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。
压线钳LI前市面上有好儿种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P,中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
在压线钳8F压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口，刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线(Twisted-PairCable;TP),双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高乂有什么用呢，因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽(Shielded Twicted-Pair STP)与非屏蔽(Unshielded Twisted-Pair UTP)双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

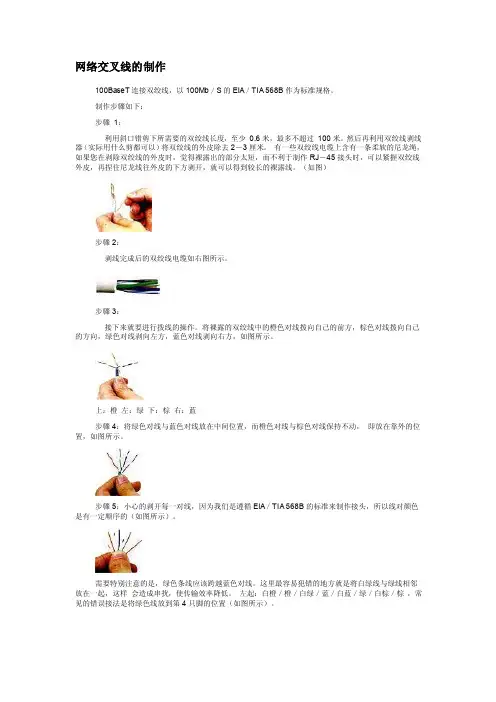

网络交叉线的制作100BaseT连接双绞线，以100Mb／S的EIA／TIA 568B作为标准规格。
制作步骤如下：步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
（如图）步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。
步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。
网线的制作方法水晶头线序介绍及图解通用的B类网线制作方法是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 (一般用这个) 我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
网线制作的互连方法： PC PC 交叉线 PC HUB 直连线 HUB普通口 HUB普通口交叉线 HUB普通口 HUB级联口直连线 PC 路由器交叉线 路由器路由器交叉线 PC 交换机直连线 路由器交换机直连线 交换机普通口交换机uplink口直连线 交换机普通口交换机普通口交叉线 交换机uplink口交换机uplink口交叉线网线接法|水晶头接法&网线线序及设备间连接(附图)。
局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：-------双绞线、同轴电缆、光纤等。
-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
5类线由4对双绞线组成，两端连接RJ45插头（俗称水晶头），可以连接MDI(Media Dependent Interface）和MDIX两类设备，制作网线即把一定长度的双绞线的两端分别连接到两个水晶头上。
RJ45对接口的8 引脚线序作如下定义：各引脚的功能如下：针脚1 发送+针脚2 发送—针脚3 接收+针脚4 不使用针脚5 不使用针脚6 接收-针脚7 不使用针脚8 不使用在连接时，4对双绞线按以下要求连接到水晶头的相应引脚上：1 2 3 4 5 6 7 8EIA/TIA-568A标准：绿白,绿，橙白,蓝，蓝白，橙，棕白，棕。
EIA/TIA—568B标准：橙白，橙，绿白，蓝，蓝白,绿，棕白，棕;如果两端采用相同标准，即为直连网线，用于连接MDI和MDIX例如连接主机与交换机，如果两端采用不同标准，即为交叉网线，例如连接两台主机。
四、实验步骤1、水晶头与网线连接步骤:（1）仪器准备(2）用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破),刀口距5类线的端头至少2厘米(3）将划开的外保护套管剥去（旋转、向外抽）(4）露出5类线电缆中的4对双绞线（5)步骤5：按照EIA/TIA-568B标准和导线颜色将导线按规定的序号排好。
(6）步骤6：将8根导线平坦整齐地平行排列，导线间不留空隙.（7）步骤7：准备用压线钳的剪线刀口将8根导线剪断.（8）步骤8:剪断电缆线。
请注意：一定要剪得很整齐。
剥开的导线长度不可太短.可以先留长一些。
不要剥开每根导线的绝缘外层。
（9)步骤9：将剪断的电缆线放入RJ-45插头试试长短（要插到底）,电缆线的外保护层最后应能够在RJ—45插头内的凹陷处被压实。
反复进行调整。
(10）步骤10:在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ—45插头放入压线钳的压头槽内，准备最后的压实。
(11）双手紧握压线钳的手柄,用力压紧。
请注意,在这一步骤完成后，插头的8个针脚接触点就穿过导线的绝缘外层，分别和8根导线紧紧地压接在一起。
网线制作之交叉线与直通线的做法及使用网线制作之交叉线与直通线的做法及使用在这个interent如此普及的时代，你会制作网线吗?我们使用电脑时经常要用到的一种传输介质就是网线，这里为大家详细介绍一下。
网线有两种制作方法：一种是直通线(用于网卡与路由器、集线器、交换机相连)，一种是交叉线(用于网卡与网卡的直连、集线器与集线器的级连)。
网线的线序网线的线序分为两种：568A与568B标准568A线序：1-绿白，2-绿，3-橙白，4-蓝，5-蓝白，6-橙，7-棕白，8-棕;标准568B线序：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕;直通线和交叉线直通线：同一根网线的两端使用同样的线序;即，网线的两端都使用568A或568B的是直连线;(实际运用中一般都使用568B) A端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
B端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
直通线用于不同设备相连，例如电脑连交换机、路由器连交换机交叉线：同一根网线的两段使用不同的线序。
即，网线的`两端，一端用568A，一端用568B的是交叉线。
A端：(标准568A)：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕;B端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线用于同设备相连，例如电脑连电脑、交换机连交换机以下是各种设备的连接时直通线与交叉线的正确选择。
其中：HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器。
PC-PC：交叉线PC-HUB：直通线HUB-HUB普通口：交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直通线HUB-SWITCH：交叉线HUB级联口-SWITCH：直通线SWITCH-SWITCH：交叉线SWITCH-ROUTER：直通线ROUTER-ROUTER：交叉线理论上讲，不同设备之间连接用直通线，如：交换机到电脑;相同设备之间连接用交叉线，如：路由器到路由器。
4.1.1 直通网线和交叉网线UMG8900提供LMT的操作、维护和管理接口，其FE接口采用网卡接口设SIDE 28---棕8---棕图4-3交叉网线的接线关系图4-44.2 交叉网线的做法(图)双机直接网卡互联的双绞线和普通的网卡连接集线器的网线不同，它需要进行错线，制作方法如下。
如果左手握住水晶头，将有弹片的一面朝下，带金属片的一面朝上，线头的插孔朝向右手一侧时，可以看到连接头中的8个引脚。
进行错线后，一边是：白橙、橙、白绿、绿、白蓝、蓝、白棕、棕；一边是：白绿、蓝、白橙、绿、白蓝、橙、白棕、棕。
如下图。
最简单的就是网线直连，先右键我的电脑-更改工作组为同一个名字-重起之后-右键网上邻居-属性-双集本地连接-安装-协议-选择NWLINK-然后双击TCP/IP-使用下面的IP地址必须让一台机器做主机，（例如）在第一台上面设置IP：192.168.10.1 子网：255.255.255.0 ，其他的可以不动了然后第2台用同样的方法设置IP：192.168.10.2（也可以是其他的，但是不能和第一台相同）子网同样是默认的255.255.255.0然后默认网关设置192.168.10.1（必须和第一台相同）其他的可以不动这样就OK了，最后把2台机器的防火墙关闭，发现是不是连上了。
^-^ GOOD LUCK ~~（必须先改工作组，再设置IP ）XP下的双机互连随着时代的发展，电脑在现在的家庭中的普及程度越来越高，而且已经有很多的家庭拥有了两台甚至两台以上的电脑。
对于这些用户来说，如何把两台电脑连接在一起，组成一个最小规模的局域网，用来共享文件，联机玩游戏，共享打印机等外设，甚至共享MODEM上网就成为应用中的一个焦点，这就是我们这里所说的"双机互联"。
一，准备的材料我们采用的互连方法是双网卡，这种方法简单易行，成本也低。
我们只需要额外购买一块10M/100M双速自适应网卡（50元左右）和一根长度适中的网线（双绞线）。

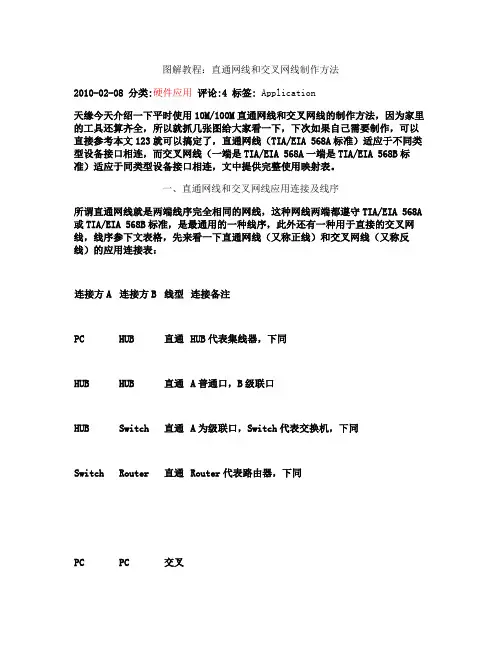

图解教程：直通网线和交叉网线制作方法
2010-02-08 分类:硬件应用评论:4 标签: Application
天缘今天介绍一下平时使用10M/100M直通网线和交叉网线的制作方法，因为家里的工具还算齐全，所以就抓几张图给大家看一下，下次如果自己需要制作，可以直接参考本文123就可以搞定了，直通网线（TIA/EIA 568A 标准）适应于不同类型设备接口相连，而交叉网线（一端是TIA/EIA 568A一端是TIA/EIA 568B标准）适应于同类型设备接口相连，文中提供完整使用映射表。
一、直通网线和交叉网线应用连接及线序
所谓直通网线就是两端线序完全相同的网线，这种网线两端都遵守TIA/EIA 568A 或TIA/EIA 568B标准，是最通用的一种线序，此外还有一种用于直接的交叉网线，线序参下文表格，先来看一下直通网线（又称正线）和交叉网线（又称反线）的应用连接表：
按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：
所以，
1、直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B 标准。
2、交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。
10M网线使用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线），1~8的排序方式水晶头有铜片朝向自己，开口向下，从左至右排序为1~8，如下图：
上面是标准线序，实际上平时使用很难记住，只需要记住：
1、直通网线AB两端线序完全相同，交叉网线AB相同都是12对应36，也就是A 端12对应B端36脚，B端12也对应A端36脚。
2、按照规定12线必须是双绞，36双绞，45双绞，78双绞，如果记不住而且线缆不长，不用遵守这个规则，天缘做三米以下线从来就没遵守过，如果是百M
或网线较长最好还是遵守一下双绞规则。
二、制作演示
天缘演示做个正线也就是直通网线，是大家最常用的网线，家庭使用的SOHU路由器、HUB等连接到计算机都是采用这种线序制作。
1、制作工具：水晶钳网线钳、网线、RJ45水晶头
如果没有网线钳子，也可不用，直接使用尖嘴钳也可以，网线测试仪天缘没有就不用了，也可以使用万用表测试，不过都没有直接上机测试方便。
2、剥线去除网线表皮保护层
只需先把压线钳压紧，然后要把网线手动旋转一圈即可，如下图：
3、剥线并理顺线缆
把脱落的一端剥掉，然后参照上文线序把线缆理顺，如下图，注意网线的颜色，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对，我们需要把他们分开，然后按照
白绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序（这是A端，做直通网线，B端也按这个顺序，如果是做交叉线B端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，A端相同）进行排列，并理直线缆。
理顺之后，然后放到压线钳的切割口修剪整齐（如下图），注意预留的无保护层端，不要太端也不要太长（刚刚卡尺没找到，大概是1.5cm左右，这样可以保证压接后封皮正好在卡口的上面，增加网线的抗拉力），如下图：
4、网线压接
修剪好之后，然后把水晶头正面朝向自己（有铜片的一面），把线缆捏平水平插进水晶头的尾端，注意要均匀用力，先让排线都进去压接口，然后在用力推排线，直到接触到水晶头的末端（垂直铜片端可以看到线缆铜芯）。
然后就可以放到压线钳进行压接，注意一定要把水晶头放置到位（钳子的突出压片会正好对准每个铜片位置），然后再压接（一次用力压到底，钳子卡口尺寸都是计算好的，不会压坏水晶头的），听到“咔”一声即表示卡口已经压接下去，前面的铜片也会同时压接下去。
压好后就可以退出水晶头，如下图，可以检查一下铜片是否均匀平齐压下去：
5、制作另一端
采用同样的方法制作另一端，制作直通网线，只需要另一端线序一定与制作好的一端相同（查看方法：并排两个水晶头有铜片的一面朝向自己，顺序完全相同，根据颜色区分）。
如果是交叉线（反线）只需要12、36两端交叉即可，图略，如果是做交叉网线，最好做好后加个标记或者缠绕个标签标识一下，不会混淆，方便以后使用。
补充土方法制作：
对于没有压线钳的网友，可以使用尖嘴钳，没有尖嘴钳的钉子+锤子都可以使用，一样可以压接成功，压接时要注意以下几点：
1、单个引脚按压时，一定要保证插入的线缆不要受力，放置其它引脚被反向抽动。
、
2、单个引脚按压时，一定要受力均匀，如果用力不均，最后制作好的网线引脚会有高有低，可能会影响接触效果，也别一步到位压下去，防止用力过猛，水晶头压坏掉。
3、压完铜片时，再把后面的卡口压下去、砸下去即可。
测试网线：
1、使用网线测试仪测试是否正常
2、也可以使用万用表测试
3、也可以直接上机测试。
