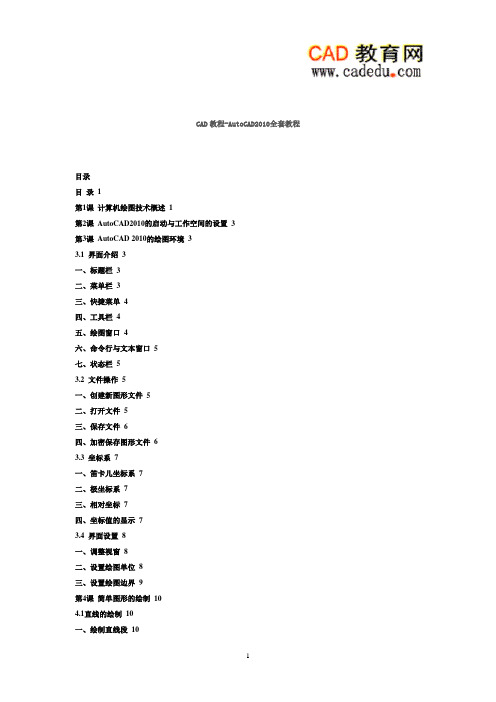

CAD教程-AutoCAD2010全套教程目录目录 1第1课计算机绘图技术概述 1第2课AutoCAD2010的启动与工作空间的设置 3第3课AutoCAD 2010的绘图环境 33.1 界面介绍3一、标题栏 3二、菜单栏 3三、快捷菜单 4四、工具栏 4五、绘图窗口 4六、命令行与文本窗口 5七、状态栏 53.2 文件操作5一、创建新图形文件 5二、打开文件 5三、保存文件 6四、加密保存图形文件 63.3 坐标系7一、笛卡儿坐标系7二、极坐标系7三、相对坐标7四、坐标值的显示73.4 界面设置8一、调整视窗8二、设置绘图单位8三、设置绘图边界9第4课简单图形的绘制104.1直线的绘制10一、绘制直线段10二、绘制射线12三、绘制构造线124.2点的绘制15一、设置点样式：15二、绘制点15三、绘制等分点16四、绘制定距点164.3多边形的绘制16一、绘制矩形16二、绘制正多边形174.4圆及圆弧的绘制19一、绘制圆19二、绘制圆弧21三、椭圆及椭圆弧的绘制24 第5课提高绘图效率29 5.1 工具栏的设置295.2 视图操作305.2.1重画与重新生成图形30 5.2.2 缩放视图315.3 辅助绘图工具34一、正交绘图35二、设置捕捉35三、栅格工具35四、对象捕捉36五、自动追踪39六、动态输入40第6课复杂图形的绘制41 6.1 多线416.2 多段线426.3 样条曲线496.4 徒手绘制图形50一、徒手画线50二、绘制修订云线51三、区域覆盖52第7课创建面域和图案填充547.1面域547.2 图案填充56第8课图形编辑Ⅰ 608.1选择对象608.2使用夹点编辑图形64一、控制夹点显示65二、使用夹点编辑图形66第8课图形编辑Ⅱ 678.3 删除与复制对象678.4 镜像、偏移和阵列对象708.5 移动、旋转和缩放对象728.6 拉伸、拉长738.7 修剪与延伸对象74第8课图形编辑Ⅲ 76（4）编辑对象特性768.8 打断与合并对象768.9 修改倒角、圆角778.10分解对象与对齐对象788.11编辑对象特性81第9课图层管理849.1 图层概述849.2设置图层的特性。
首先先要确定你所需要的图纸尺寸。
其中：B 宽； L 长；a 为装订边； e 为不留装订边时图纸周边到图框线距离；c 为留装订边时图纸周边到图框线的距离；以上单位均为mm ；在CAD中的具体操作步骤以A3图为例：1.启动CAD2.设定图框的线形和线宽。
按标准，设定连续线性，线宽0.7mm。
3.设定单位，输入命令 UN 将其设为毫米4.设定图形界限。
输入命令：limits ，设定图幅为 420*297mm。
5.画矩形。
输入命令：REC后指定第一点，在第二点的坐标中输420*297。
6.偏移矩形。
输入命令：O（offset），进行偏移。
现在有两种情况：a.不留装订边。
由上表知，取e为10mm。
输入命令：O ，设定偏移距离10 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。
这样图框就画好了。
至于标题栏，按照规定的尺寸和线宽在右下角绘制。
b.留装订边。
由上表知，取a为25mm，c为5mm。
输入命令：O ，设定偏移距离5 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。
然后全选图形（Ctrl+A），输入命令 X ，分解对象。
再利用命O 将上一步偏移后矩形的左边线偏移20mm，最后修剪图形，就得到所需的图框。
标题栏，按照规定的尺寸和线宽在右下角绘制。
标准图框的绘制方法讲述完毕。
另外，建议保存起来需要时可立刻调用。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

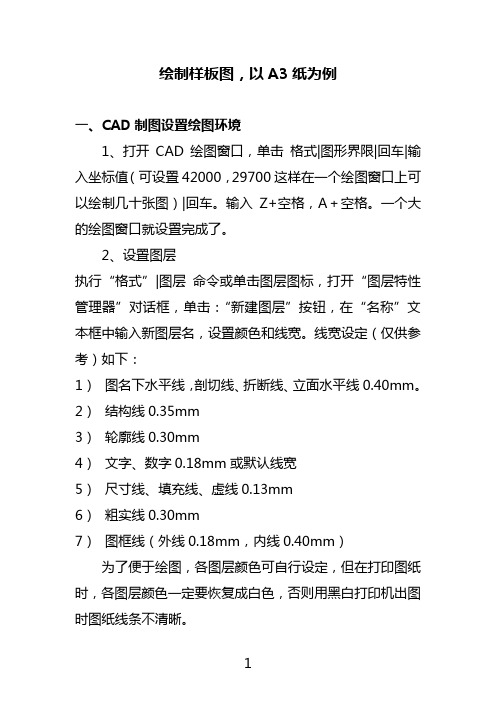

绘制样板图，以A3纸为例一、CAD制图设置绘图环境1、打开CAD绘图窗口，单击格式|图形界限|回车|输入坐标值（可设置42000，29700这样在一个绘图窗口上可以绘制几十张图）|回车。
输入Z+空格，A＋空格。
一个大的绘图窗口就设置完成了。
2、设置图层执行“格式”|图层命令或单击图层图标，打开“图层特性管理器”对话框，单击：“新建图层”按钮，在“名称”文本框中输入新图层名，设置颜色和线宽。
线宽设定（仅供参考）如下：1）图名下水平线，剖切线、折断线、立面水平线0.40mm。
2）结构线0.35mm3）轮廓线0.30mm4）文字、数字0.18mm或默认线宽5）尺寸线、填充线、虚线0.13mm6）粗实线0.30mm7）图框线（外线0.18mm，内线0.40mm）为了便于绘图，各图层颜色可自行设定，但在打印图纸时，各图层颜色一定要恢复成白色，否则用黑白打印机出图时图纸线条不清晰。
3、设置文字样式执行“格式”|文字样式命令，在“文字样式”对话框中设置高度，和“字体样式”，“字体样式”也可在输入多行文字时再设置。
4、设置标注样式执行“格式”|标注样式命令，在“标样式管理器”对话框中单击“新建”按钮，新建一个样式名，单击继续。
（1）在“新建标注样式”中直线线宽选0.18mm，基线间距填10，超出尺寸线填30，起点偏移填80。
（2）在符号和箭头栏中箭头大小填30。
（3）在文字栏中文字高度填50，从尺寸线偏移填10。
以上数字仅供参考，具体设置应以实际绘图需要和图纸大小而定。
二、绘制图框和标题栏1、图框通常由双线构成，最外层线宽可用0.18mm(图层中设定)。
执行“绘图”|矩形，在绘图窗口中单击，输入坐标值@4200，－2970（以A3纸为例，假如绘图比例为1：100）然后回车。
转动鼠标滑轮将其放大，在其内部绘制一个线宽为0.40mm的矩形，注意：外线和内线在装钉部分留有空间，以便装钉图纸时不至于将图纸遮挡。
2、绘制标题栏标题栏一般位于图纸的右下角，外框线线宽0.40mm，内部线宽宜采用0.18mm或默认线宽，标准标题栏如下：标题栏大小可视图纸大小而定，如90mm×40mm或115×60mm 绘制完成后，使用移动命令拖到右下角即可。

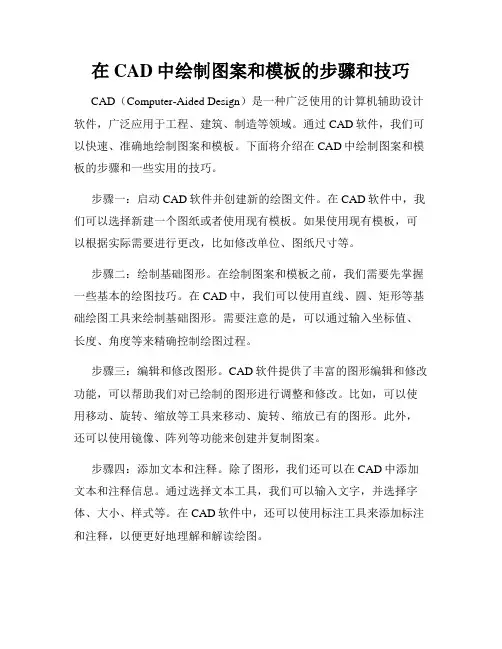

在CAD中绘制图案和模板的步骤和技巧CAD（Computer-Aided Design）是一种广泛使用的计算机辅助设计软件，广泛应用于工程、建筑、制造等领域。
通过CAD软件，我们可以快速、准确地绘制图案和模板。
下面将介绍在CAD中绘制图案和模板的步骤和一些实用的技巧。
步骤一：启动CAD软件并创建新的绘图文件。
在CAD软件中，我们可以选择新建一个图纸或者使用现有模板。
如果使用现有模板，可以根据实际需要进行更改，比如修改单位、图纸尺寸等。
步骤二：绘制基础图形。
在绘制图案和模板之前，我们需要先掌握一些基本的绘图技巧。
在CAD中，我们可以使用直线、圆、矩形等基础绘图工具来绘制基础图形。
需要注意的是，可以通过输入坐标值、长度、角度等来精确控制绘图过程。
步骤三：编辑和修改图形。
CAD软件提供了丰富的图形编辑和修改功能，可以帮助我们对已绘制的图形进行调整和修改。
比如，可以使用移动、旋转、缩放等工具来移动、旋转、缩放已有的图形。
此外，还可以使用镜像、阵列等功能来创建并复制图案。
步骤四：添加文本和注释。
除了图形，我们还可以在CAD中添加文本和注释信息。
通过选择文本工具，我们可以输入文字，并选择字体、大小、样式等。
在CAD软件中，还可以使用标注工具来添加标注和注释，以便更好地理解和解读绘图。
步骤五：应用图层和属性。
CAD软件通过图层和属性来帮助我们组织和管理绘图文件。
在CAD中，我们可以为不同类型的图形创建不同的图层，并设置不同的属性。
这样可以更好地控制和管理绘图内容，方便后续的修改和编辑。
步骤六：保存和导出绘图文件。
绘制完成后，我们需要保存绘图文件。
在CAD中，可以选择保存为不同格式的文件，如DWG、DXF等。
此外，CAD软件还支持导出文件、打印和分享绘图。
在使用CAD软件进行图案和模板的绘制过程中，还有一些实用的技巧和注意事项：技巧一：熟悉快捷键。
CAD软件提供了很多快捷键，熟练掌握这些快捷键可以极大地提高绘图效率。

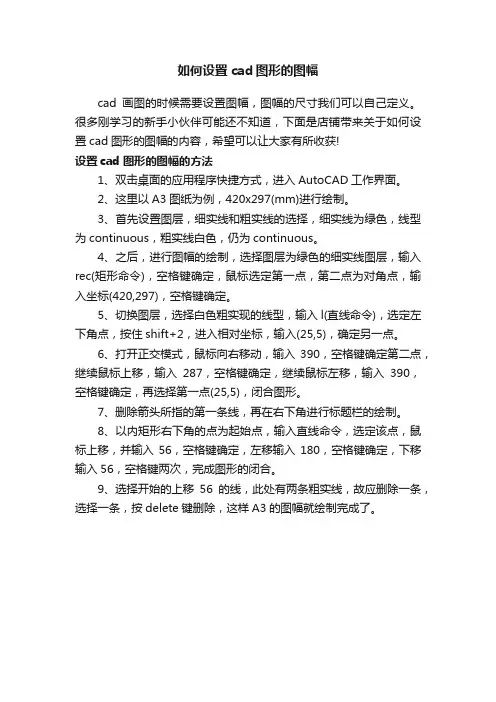

如何设置cad图形的图幅
cad画图的时候需要设置图幅，图幅的尺寸我们可以自己定义。
很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于如何设置cad图形的图幅的内容，希望可以让大家有所收获!
设置cad图形的图幅的方法
1、双击桌面的应用程序快捷方式，进入AutoCAD工作界面。
2、这里以A3图纸为例，420x297(mm)进行绘制。
3、首先设置图层，细实线和粗实线的选择，细实线为绿色，线型为continuous，粗实线白色，仍为continuous。
4、之后，进行图幅的绘制，选择图层为绿色的细实线图层，输入rec(矩形命令)，空格键确定，鼠标选定第一点，第二点为对角点，输入坐标(420,297)，空格键确定。
5、切换图层，选择白色粗实现的线型，输入l(直线命令)，选定左下角点，按住shift+2，进入相对坐标，输入(25,5)，确定另一点。
6、打开正交模式，鼠标向右移动，输入390，空格键确定第二点，继续鼠标上移，输入287，空格键确定，继续鼠标左移，输入390，空格键确定，再选择第一点(25,5)，闭合图形。
7、删除箭头所指的第一条线，再在右下角进行标题栏的绘制。
8、以内矩形右下角的点为起始点，输入直线命令，选定该点，鼠标上移，并输入56，空格键确定，左移输入180，空格键确定，下移输入56，空格键两次，完成图形的闭合。
9、选择开始的上移56的线，此处有两条粗实线，故应删除一条，选择一条，按delete键删除，这样A3的图幅就绘制完成了。
1.进入布局，然后右键布局，选择“页面设置管理器”，然后选择打印机、图纸尺寸、横向纵向等等；
2.上面的设置好以后保存，就退出页面设置管理器了，这时候你发现布局有稍微的变化，主要是虚线框。
这里重点说明下，布局里面的虚线框里面是打印区域，也就是说只有处于虚线框以内的东西才能被打印，尤其注意，虚线框目前只发现与打印机有关，不可调。
中间的实线框是视口线（视口就是一个窗口，它可以指向模型空间内的任意位置，并且可以通过它来设定准确的打印比例，这个如果不明白就多查查资料），你调整它，让它始终在虚线框内（我是让它的上下以及右边尽可能靠近虚线框），左边留出装订边；
3.绘制标题框。
你可以绘制标准的标题框，这在机械手册能查到，但是，标准的标题框太大了，导致绘图区域比较狭小，所以一般都根据需要制定自己的标题框，尽管这样很不规范，看你们的需要了
4.这样基本上就设定完了，再说明一点儿，视口线不管你怎么设置，打印出来都是很细的线，所以你需要在视口线上再3绘制一条粗线。
还有，一个布局可以放多个视口，这个也根据你的需要了，每个视口指向不同的部分，就能把几个本来不在一起的图放在一张页面了，并且视口不局限于矩形，还可以是圆形以及任意多边形；
5.最后点“另存”，文件格式选择“样板文件”，然后会提示你单位以及说明什么的。
这里有个技巧，另存的文件名称前面最好加几个数字0，这样你做的样板文件就会排在列表的前面，方便调取。
比如说“0000A4横向”，还有一个样板文件里可以同时有几个布局的，比如可以有A4横向、A4纵向、A3横向，你调取的时候会提示你选择。
