[筑业课堂]教你如何绘制竣工图

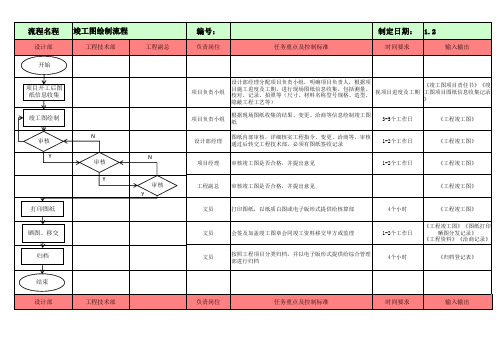

竣工图制作流程一、收集资料1. 设计文件：包括初步设计、施工图设计、设计变更等。

2. 施工文件：包括施工组织设计、施工方案、施工记录、施工签证等。

3. 验收文件：包括工程验收报告、验收合格证书、验收纪要等。

4. 其他相关资料：如工程照片、视频、会议纪要等。

二、整理资料1. 对收集到的资料进行分类、编号和归档。

2. 检查资料的完整性和准确性，确保资料真实反映工程项目情况。

三、绘制竣工图1. 根据设计文件、施工文件和验收文件，对照施工图，梳理变更内容。

2. 对变更内容进行标注，包括修改部分、新增部分和删除部分。

3. 按照规范要求，使用专业绘图软件（如CAD）绘制竣工图。

4. 竣工图应包括：总图、平面图、立面图、剖面图、细部图等。

5. 竣工图应标注清晰、尺寸准确、线条规范。

四、审核竣工图1. 项目负责人对竣工图进行初步审核，确保图纸符合设计要求和工程实际。

2. 邀请相关专业人员对竣工图进行评审，提出修改意见。

3. 根据评审意见，对竣工图进行修改完善。

五、编制竣工图说明1. 竣工图说明应包括：工程概况、设计变更、施工过程、验收情况等。

2. 竣工图说明应简洁明了，便于理解和查阅。

六、装订成册1. 将绘制好的竣工图、竣工图说明以及其他相关资料装订成册。

2. 竣工图册应便于保存、查阅和传递。

七、提交和归档1. 将竣工图册提交给业主或相关部门。

2. 将竣工图册归档，保存备查。

八、竣工图管理1. 建立健全竣工图管理制度，确保竣工图的完整、准确和及时更新。

2. 定期对竣工图进行审查和维护，确保竣工图的可追溯性和可靠性。

以上就是竣工图制作流程，希望对您有所帮助。

在实际操作中，还需根据工程项目特点和具体要求，灵活调整制作流程。

竣工图的绘制方法
竣工图的绘制方法
1.利用施工蓝图改绘竣工图
在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，
在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

（1）取消、变更设计内容
A．尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等
数字、文字、符号的取消，可采用杠改法。

即将取消的数字、文字、符号等用横
杠杠掉，从修改的位置引出带箭头的索引线，在索引线上注明修改依据，例如“见×年×月×日设计变更通知单，×层结构图中Z15（Z16）柱断面图，（Z16）取消”。

B．隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法和杠改法。

例如6层⑧轴线隔墙取消，可在各墙的位置上打“×”；再如要把窗C602改为C604，可在门窗型号及相关尺寸上打“杠”，（C602）再在其“杠”的上面标写C604，并从修改处用箭头索引引出来，注明修改依据。

（2）增加、变更设计内容在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等均应在图上绘出，应注明修改依据。

其绘改方法，可将增加的钢筋画在该剖面要求的位置上，并注明更改依据。

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。

二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。

即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。

（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

竣工图的绘制：
1.竣工图的绘制，必须依据现场施工过程中确已实施的图纸会审记录，设计修改变更通知单，工程洽商联系单以及隐蔽工程验收单或对工程进行的实测实量等形成的有效记录进行编制。

2、按照施工图进行竣工没有变更的工程，有己方单位负责在原设计图上加盖“竣工图”标志章。

在施工过程中发生变更的，能在原设计图上加以修改补偿的，在原设计图上补偿完善并加以文字说明，注明修改单的日期。

3、改动大的原设计图无法修改的可在其他空白处将修改图绘制，修改完成加盖“竣工图”标志章。

竣工图编制参考资料2007-11-09 14:59:35| 分类：工程资料| 标签：|字号大中小订阅一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
