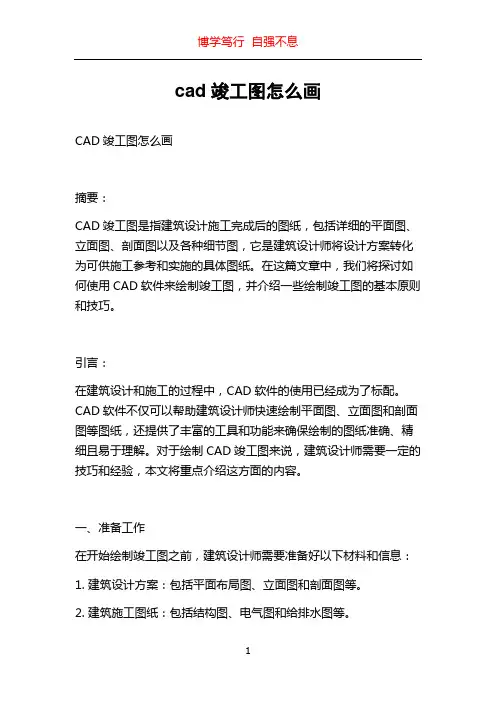

cad竣工图怎么画CAD竣工图怎么画摘要：CAD竣工图是指建筑设计施工完成后的图纸，包括详细的平面图、立面图、剖面图以及各种细节图，它是建筑设计师将设计方案转化为可供施工参考和实施的具体图纸。
在这篇文章中，我们将探讨如何使用CAD软件来绘制竣工图，并介绍一些绘制竣工图的基本原则和技巧。
引言：在建筑设计和施工的过程中，CAD软件的使用已经成为了标配。
CAD软件不仅可以帮助建筑设计师快速绘制平面图、立面图和剖面图等图纸，还提供了丰富的工具和功能来确保绘制的图纸准确、精细且易于理解。
对于绘制CAD竣工图来说，建筑设计师需要一定的技巧和经验，本文将重点介绍这方面的内容。
一、准备工作在开始绘制竣工图之前，建筑设计师需要准备好以下材料和信息：1. 建筑设计方案：包括平面布局图、立面图和剖面图等。
2. 建筑施工图纸：包括结构图、电气图和给排水图等。
3. 施工规范和标准：了解当地的建筑施工规范和标准，确保竣工图符合要求。
4. CAD软件：选择一款熟悉且功能强大的CAD软件，如AutoCAD或SketchUp等。
二、绘制基本框架1. 创建新图纸：在CAD软件中创建一个新图纸，并设置好纸张大小和比例尺。
2. 绘制边界线：绘制整个建筑物的边界线，包括外墙、内墙和门窗等，确保准确无误。
三、绘制平面图1. 导入设计方案：将建筑设计方案导入CAD软件中，包括平面布局图、立面图和剖面图。
2. 绘制平面布局：根据设计方案中的平面布局图，绘制建筑物的平面布局，包括房间的位置、大小和形状等。
3. 绘制标注和尺寸：添加标注和尺寸，标明房间的尺寸、门窗的位置和大小等。
四、绘制立面图1. 导入设计方案：将建筑设计方案导入CAD软件中，包括平面布局图、立面图和剖面图。
2. 绘制外墙轮廓线：根据设计方案中的立面图，绘制建筑物的外墙轮廓线，包括墙体的高度和形状等。
3. 绘制窗户和门：根据设计方案中的立面图，绘制建筑物的窗户和门，包括位置、大小和形状等。
建筑工程竣工图类型、内容及绘制要求建筑工程竣工图是反映工程项目建设最终成果的技术文件，对于工程的验收、使用、维护、改建扩建及历史档案保存具有重要意义。
竣工图根据工程变更情况可分为不同的类型，每种类型有其特定的内容及绘制要求。
以下是对建筑工程竣工图类型、内容及绘制要求的详细操作指南：1.竣工图类型1.无变更竣工图：对于在施工过程中，设计文件未被修改或变更的，可以直接使用施工图加盖竣工图章作为竣工图。
2.变更较小的竣工图：在施工过程中，设计文件仅发生少量变更的，可在原施工图上通过“杠改法”、“叉改法”或“圈改法”进行修改，并注明变更依据后，加盖竣工图章作为竣工图。
3.变更较大的竣工图：当设计文件变更较大，在原施工图上修改已无法清晰表示时，应重新绘制竣工图。
4.重新绘制的竣工图：对于无法直接利用施工图或设计变更单修改的，或重新绘制的图纸比修改原图更简便的，应重新绘制竣工图。
2.竣工图内容竣工图应完整反映工程项目的实际情况，包括但不限于以下内容：●总平面图：展示整个项目的布局、建筑位置、道路、绿化等。
●建筑专业图纸：包括各楼层的平面图、立面图、剖面图，以及门窗、楼梯、卫生间等详图。
●结构专业图纸：基础、柱、梁、板、墙等结构构件的布置图及详图。
●给排水专业图纸：给排水管道的布置图、设备安装图及详图。
●电气专业图纸：电气线路布置图、设备安装图、照明平面图及详图。
●暖通专业图纸：暖通空调管道的布置图、设备安装图及详图。
●设计变更及工程洽商记录：所有影响竣工图绘制的变更及洽商记录均需在竣工图中体现。
3.绘制要求1.准确性：竣工图必须准确反映工程实际施工情况，包括所有设计变更和现场修改。
2.规范性：竣工图的绘制应符合国家相关制图标准和规范，图面清晰、图例一致、尺寸准确。
3.完整性：竣工图应包含项目所需的所有图纸，无遗漏。
4.一致性：竣工图中各图纸之间应相互呼应，保持一致性，避免矛盾。
5.标注清晰：变更内容应采用明显标记（如云线、标注变更说明等），并注明变更依据（如设计变更单编号）。
竣工图编制实践指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行归纳、总结和整理的图形资料。
它是对施工现场的实际反映，也是未来维护、扩建、改建的依据。
竣工图编制要求准确、清晰、规范，以便于使用和保存。
本指南将为您提供详细的竣工图编制实践方法和建议。
1. 竣工图的编制内容竣工图应包括以下内容：1. 图纸目录：明确图纸的名称、编号、页数等信息。
2. 设计总说明：包括工程概况、设计依据、主要材料和构件的规格型号、施工要求等。
3. 平面图：反映建筑物的平面布局，包括房间名称、尺寸、门、窗、墙体等。
4. 立面图：展示建筑物的立面造型、尺寸、材料、装饰等。
5. 剖面图：揭示建筑物的结构、层次、高度等。
6. 细部图：针对建筑物的某个部位或构件进行详细表达。
7. 结构图：包括梁、板、柱、墙等的结构布置和尺寸。
8. 安装图：包括给排水、暖通、电气等安装系统的布置和连接。
9. 透视图：从不同角度展示建筑物外观效果。
2. 竣工图的编制要求1. 准确性：图形和数据必须与实际相符，不得有误。
2. 清晰性：图纸应使用清晰的线条、符号、文字，便于识别。
3. 规范性：图纸的格式、尺寸、线型、字体等应符合国家和行业标准。
4. 完整性：图纸应包含所有必要的信息和细节，不得遗漏。
5. 一致性：图纸中的材料、颜色、编号等应保持一致。
3. 竣工图的编制流程1. 收集资料：整理设计文件、施工记录、验收报告等相关资料。
2. 整理数据：对图纸中的数据进行核对、修改和完善。
3. 绘制图纸：使用专业的绘图软件或手工绘制竣工图。
4. 审核修改：对竣工图进行审核，确保无误并进行必要的修改。
5. 输出归档：将竣工图输出为高清晰度的电子文件，并进行归档保存。
4. 竣工图的编制注意事项1. 及时性：工程完成后，应及时编制竣工图，以免遗忘细节。
2. 合作性：与设计、施工、监理等各方密切合作，确保图纸的准确性。
3. 规范性：遵循国家和行业的竣工图编制规范，确保图纸的质量。

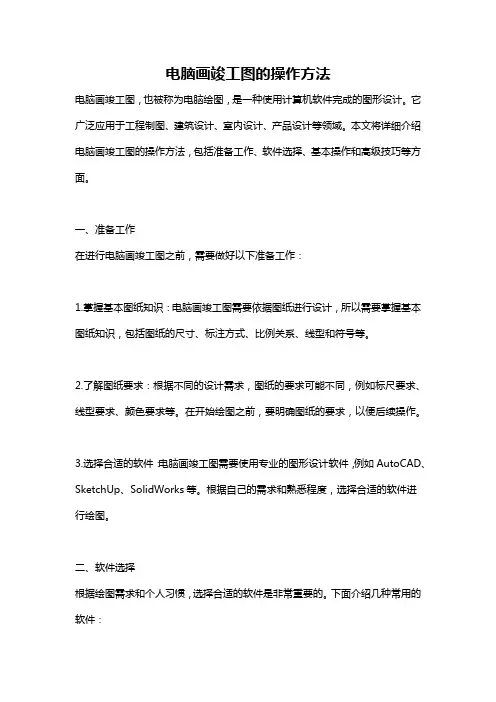

电脑画竣工图的操作方法电脑画竣工图，也被称为电脑绘图，是一种使用计算机软件完成的图形设计。
它广泛应用于工程制图、建筑设计、室内设计、产品设计等领域。
本文将详细介绍电脑画竣工图的操作方法，包括准备工作、软件选择、基本操作和高级技巧等方面。
一、准备工作在进行电脑画竣工图之前，需要做好以下准备工作：1.掌握基本图纸知识：电脑画竣工图需要依据图纸进行设计，所以需要掌握基本图纸知识，包括图纸的尺寸、标注方式、比例关系、线型和符号等。
2.了解图纸要求：根据不同的设计需求，图纸的要求可能不同，例如标尺要求、线型要求、颜色要求等。
在开始绘图之前，要明确图纸的要求，以便后续操作。
3.选择合适的软件：电脑画竣工图需要使用专业的图形设计软件，例如AutoCAD、SketchUp、SolidWorks等。
根据自己的需求和熟悉程度，选择合适的软件进行绘图。
二、软件选择根据绘图需求和个人习惯，选择合适的软件是非常重要的。
下面介绍几种常用的软件：1.AutoCAD：AutoCAD是最常用的绘图软件之一，它适用于各种领域的设计和绘图工作。
它具有丰富的功能和灵活的操作方式，可以满足大部分绘图需求。
2.SketchUp：SketchUp是一款简便易用的三维建模软件，适用于室内设计和建筑设计。
它提供了直观的界面和丰富的插件，使得绘图工作更加方便和灵活。
3.SolidWorks：SolidWorks是一款专业的三维建模软件，主要应用于机械设计和产品设计。
它具有强大的建模和装配功能，可以实现复杂的设计需求。
三、基本操作在选择了合适的软件之后，可以开始进行绘图操作。
下面介绍一些基本的操作方法：1.创建新图纸：打开软件后，选择“新建”或“创建新文件”，根据图纸的要求设定尺寸和比例关系，然后选择“确定”创建新的图纸。
2.绘制基本图形：使用软件提供的绘图工具，在图纸上绘制基本的图形，例如直线、圆、矩形等。
可以使用命令和定位点来确定图形的位置和大小。

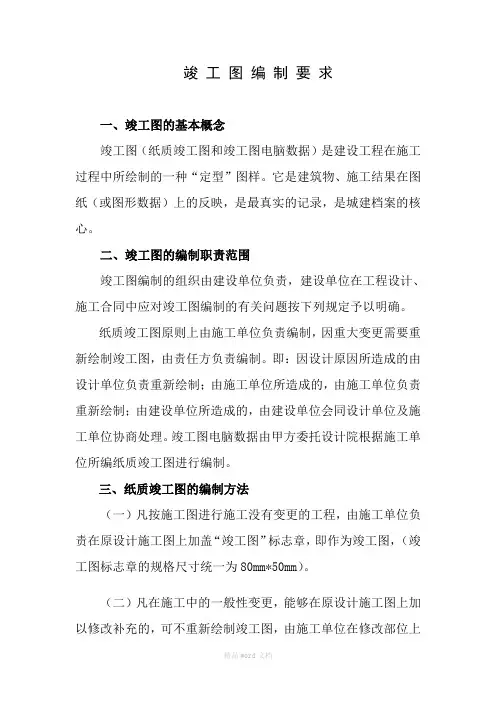

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。
【精选资料首发】最全面的完工图绘制指南都在这里导言在完工的时候由施工单位依照施工实质状况画出的图纸就是完工图，为了让建设单位或许使用者能清楚认识该工程，国家规定，在工程完工以后施工单位一定提交完工图。
完工图拥有为工程维修、扩建、改建及管理供给依照；为城市规划、建设、管理供给依照等十分重要的意义。
既然完工图这么重要，您认识应当怎么画吗？我们为您整理了有关知识重点，与您分享。
完工图（1）凡按图施工没有改动的，则由施工单位（包含总包和分包施工单位，下同）在原施工图上加盖完工图标记后，即作为完工图。
2）凡在施工中，虽有一般性设计改正，但能将原施工图加以改正增补作为完工图的，可不从头绘制，由施工单位负责在原施工图（一定是新宏图）上注明改正的部分，并附以设计改正通知单和施工说明，加盖完工图标记后，即作为完工图。
3）凡构造形式改变、工艺改变、平面部署改变、项目改变以及有其余重要改变，不宜再在原施工图上改正、增补者，应从头绘制改变后的完工图。
因为设计原由造成的，由设计单位负责从头画图；因为施工原由造成的，由施工单位负责从头绘制；因为其余原由造成的，由建设单位自行画图或拜托设计单位画图。
施工单位负责在新图上加盖完工图标记并附以有关记录和说明，作为完工图。
说明如前文所述，第一种状况时无需改正或从头绘制，加盖标记即可，但较为少见；第二种和第三则状况较常有，下边为您带来施工图改成完工图以及从头绘制施工图的细节要求。
施工图如何改为完工图？在施工宏图上一般采纳杠（划）改、叉改法；局部改正能够圈出改正部位，在原图空白处绘出改正内容；全部改正处都一定引划索引线并注明改正依据。
详细的改绘方法可视图面、改动范围和地点、繁简程度等实质状况而定。
1）撤消、改正设计内容采纳叉改法和杠改法，画出索引线，注意一定在索引线上注明改正依照。
2）增添、改正设计内容均应在图上绘出，并注明改正依照。
3）当图纸的某个部位变化较大或不可以在原地点上绘改时，可在原图纸上画出改正范围，并注明改正依照和见某图，在补图上也一定注明该图号和图名，并注明是本来某图某部位的补图与改正依照。
编制竣工图的步骤指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等过程进行系统整理和归纳的重要技术文件。
它为工程维护、改建和扩建提供科学、准确的资料。
本指南旨在详细阐述编制竣工图的步骤，确保竣工图的编制工作顺利进行。
1. 准备阶段1.1. 确定编制范围根据工程项目的性质、规模和特点，明确竣工图的编制范围，包括土建、安装、装修、绿化等各个方面。
1.2. 收集资料收集与工程项目有关的设计文件、施工记录、验收报告、更改通知、现场照片等原始资料。
确保资料的完整、准确和有效性。
1.3. 准备工具和设备准备图纸、笔墨、绘图板、绘图软件等工具和设备，确保其性能良好。
2. 编制竣工图2.1. 整理资料按照工程项目的顺序，对收集到的资料进行分类、整理，确保每一份资料都有明确的归类和标识。
2.2. 绘制竣工图根据收集到的资料，按照国家标准和规范，绘制竣工图。
注意图面整洁、线条清晰、符号规范、标注完整。
2.2.1. 土建工程绘制建筑平面图、立面图、剖面图、细部图等，反映建筑物的结构、尺寸、材料、构造等。
2.2.2. 安装工程绘制给排水、电气、暖通、消防等安装系统的平面图、系统图、细部图等，反映设备布置、管道走向、线路敷设等。
2.2.3. 装修工程绘制室内外装修的平面图、立面图、细部图等，反映墙面、地面、天花板的材质、色彩、图案等。
2.2.4. 绿化工程绘制绿化平面图、立面图等，反映绿化区域、植物种类、种植方式等。
2.3. 审核竣工图对绘制好的竣工图进行审核，确保图面整洁、符号规范、标注完整，无遗漏和错误。
3. 竣工图的整理和装订3.1. 竣工图的折叠和装订按照国家标准和规范，将审核无误的竣工图进行折叠、装订，确保图纸的完好和便于查阅。
3.2. 编制竣工图目录编制竣工图目录，包括图纸名称、图纸编号、图纸类别、编制日期等，便于管理和查阅。
3.3. 竣工图的验收和移交将编制好的竣工图提交给建设单位或相关部门，进行验收和移交，办理相关手续。
一级建造师5大竣工图绘制方法干货满满！为大家提供“一级建造师5大竣工图绘制方法干货满满!”供广大考生参考，更多考试资讯请关注我们网站的更新!一级建造师5大竣工图绘制方法干货满满!竣工图的编制工作，可以说是以施工图为基础，以各种设计变更文件、施工技术文件为补充修改依据而进行的，依据竣工图编制的原则，竣工图编制的基本方法有下列几种：1、注记修改法：此法是用一条粗直线将被修改部分划去。
因为注记修改基本上不涉及图纸上线条修改的内容，而用文字，符号加以注释，因此，此法仅适用于原施工图上仅是用文字注释的内容。
如建筑、结构施工图的总说明、材料代用、门窗表的修改等变更。
2、杠划法：即在原施工图上将不需要的线条用粗直线或叉线划去，重新编制竣工图的真实情况。
此法是竣工图编制工作中最常用的一种基本方法。
其特点是，被划去的内容和重新绘制的内容都一目了然，且编制竣工图的工作量较小，不足的是当变更较大或较多时，图面易乱，表达不清。
3、刮改法：即在原施工底图上刮去需要更改的部分，重新绘制竣工后的真实情况，再复晒竣工蓝图。
此法的特点是必须具备施工底图方可进行，对于大型工程和重要建筑物，考虑到目前蓝图不利于长期保存，最好编制竣工底图，或者利用现代复印设备，先制作施工底图，再利用刮改法做竣工底图。
4、贴图更改法：原施工图由于局部范围内文字、数字修改或增加较多，较集中，影响图面清晰，或线条、图形在原图上修改后使图面模糊不清，宜采用贴图更改法。
即将需修改的部分，用别的图纸书写绘制好，然后粘贴到被修改的位置上。
粘贴时，必须与原图的行列、线条、图形相衔接。
在粘贴接缝处要加盖编制人印章。
重大工程不宜采用贴图更改法。
整张图纸全面都有修改的，也不宜用贴图更改法。
应该重绘竣工图。
5、重新绘制新图：此法是在施工过程中，随工程分部的修建而逐步编制，待整个工程竣工，各个部分的竣工图也基本绘制完成，经施工部门有关技术负责人审查，核实后，再描绘成底图，底图核签之后即可晒制竣工蓝图。
最全面的竣工图绘制指南都在这里在竣工的时候由施工单位按照施工实际情况画出的图纸就是竣工图，为了让建设单位或者使用者能清晰了解该工程，国家规定，在工程竣工之后施工单位必须提交竣工图。
竣工图具有为工程维修、扩建、改建及管理提供依据；为城市规划、建设、管理提供依据等十分重要的意义。
既然竣工图这么重要，您了解应该怎么画吗？下面为您整理了相关知识要点，与您分享。
竣工图凡按图施工没有变动的，则由施工单位在原施工图上加盖“竣工图”标志后，即作为竣工图。
凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘制；由于其它原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。
说明如前文所述，第一种情况时无需修改或重新绘制，加盖标志即可，但较为少见；第二种和第三则情况较常见，下面为您带来施工图改成竣工图以及重新绘制施工图的细节要求。
1施工图怎样改为竣工图？在施工蓝图上一般采用杠改、叉改法；局部修改可以圈出更改部位，在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。
具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。
取消、变更设计内容采用叉改法和杠改法，画出索引线，注意必须在索引线上注明修改依据。
增加、变更设计内容均应在图上绘出，并注明修改依据。
当图纸的某个部位变化较大或不能在原位置上绘改时，可在原图纸上画出修改范围，并注明修改依据和见某图，在补图上也必须注明该图号和图名，并注明是原来某图某部位的补图与修改依据。
竣工图怎么画，不要在来回奔波档案馆了，这里有干货与你分享一、确定绘制方式就目前来讲，绘制形式两大类：1、电子版绘制竣工图：将变更、洽商、图纸会审等文件内容，通过CAD在设计最终版施工上绘制形成。
适合变动内容较多的工程2、在原有蓝图上手绘：在设计院下发的最终版施工蓝图上，将变更、洽商、图纸会审的内容，通过“签字笔”手绘形成。
适合变动内容较少的工程。
二、确定出图途径采用“蓝图手绘”方式，只有一种途径，也就是总包单位负责完成。
而采用“电子版绘制竣工图”的的途径却又两种，而且责任主体不一样。
1、设计院作为出竣工图的主体注意事项：图纸右下角“阶段”写“竣工图”的，直接将变更、洽商、图纸会审等内容在电子版图纸上改过来就行。
也就是说代表这个竣工图是设计单位出的，但需要设计单位签字盖章。
1）、无需盖竣工图章2）、无需画云线及“修改备注表”其实明白人都知道，这项工作虽然是设计院为主体，但工作一般都是总包完成，将完成好的电子版图纸发给设计院，“请”他们帮忙出图。
2、总包单位为出竣工图的主体注意事项：图纸右下角“阶段”写“施工图”的，各单位将变更、洽商、图纸会审等绘制到电子版图纸上。
用云线圈出修改位置，并用调整后的内容替换掉原图内容。
注：1）、若一张图纸中有多处修改，云线圈出后在圈出位置标注①、②……，并在“修改依据备注表”中按序排号。
2）、“修改依据备注表”放在当页图纸空白处，表及文字大小，结合图纸出图尺寸自定义，确保出图后清晰。
3）、设计签字区域不能留空。
4）、盖竣工图图章并签字。
竣工图章应加盖在图签附近的空白处，图章应清晰（注意档案馆竣工图章与业主在合同中要求的竣工图章可能有区别，注意正确选择。
）常见的档案馆竣工图章样式三、其他要求1、若采用移交纸质图纸，图纸需是硫酸纸晒图，不可直接打蓝图2、图纸不允许出现“AUTODESK教育版”等字样3、晒出的蓝图不允许有“白边”4、工程图纸档案馆要缩微储存的，图纸必须清晰、整洁5、图纸采用档案馆标准的叠图方式，叠成A4大小装入档案馆规定的档案盒内。
编制竣工图的步骤指南简介编制竣工图是建筑工程的最后阶段，它是根据施工图和设计要求，记录和呈现建筑物最终完成状态的图纸。
本文档将介绍编制竣工图的基本步骤指南，以帮助您顺利完成此项工作。
步骤指南1. 收集资料：- 完整的施工图纸和设计文件是编制竣工图的基础。
确保您拥有最新版本的图纸和设计要求。
- 获取施工过程中所使用的各种记录，包括变更通知、施工日志、材料清单等。
2. 实地勘察：- 到现场进行实地勘察，确保您对建筑物的实际情况有清晰的了解。
- 检查施工过程中可能存在的变更或修正，以确保竣工图准确反映实际情况。
3. 核对图纸和设计要求：- 仔细核对施工图纸和设计要求，确保您理解每个细节和要求。
- 如果发现任何疑问或不一致之处，及时与相关方沟通解决。
4. 绘制竣工图：- 使用计算机辅助设计（CAD）软件等工具，根据施工图纸和设计要求，绘制竣工图。
- 确保图纸的比例、尺寸和标注准确无误，包括建筑平面图、立面图、剖面图等。
5. 核对和审查：- 仔细核对绘制的竣工图与施工图纸和设计要求的一致性。
- 请相关专业人员和审查机构对竣工图进行审查，确保其符合法律法规和建筑标准。
6. 完善竣工图：- 根据审查结果，对竣工图进行修改和完善。
- 确保竣工图中包含所有必要的信息，如材料规格、尺寸、施工要求等。
7. 竣工图的归档和发布：- 归档竣工图纸，并确保备份存档，以备将来需要。
- 将最终的竣工图纸发布给相关方，如建筑师、工程师、业主等。
注意事项- 在编制竣工图的过程中，务必遵守相关法律法规和建筑标准，确保图纸的准确性和合法性。
- 与相关专业人员和审查机构保持良好的沟通，及时解决问题和反馈意见。
- 对竣工图的修改和完善要及时记录并更新，确保最终版本的竣工图是最准确和完整的。
以上是编制竣工图的基本步骤指南，希望能对您的工作有所帮助。
祝您成功完成竣工图的编制工作！。
【土建圈】画图必备：竣工图编制、管理要点快速掌握！主页君推荐阅读：1、【建筑人】房建工程全套精品方案（104个方案+）2、【建筑人】工程行业施工管理人员全套宝典Word文档版（超700篇）3、【土建圈】100张防水节点大样图，你能接触到的基本都有了！4、【土建圈】钢筋的三种连接方式，该如何选择你都清楚吗？5、【土建圈】铝合金模板施工全程实录！不可多得的好文章！6、【土建圈】中天住宅工程“穿插施工”典范示例！7、【土建圈】精品工程如何做？这套质量创优标准做法一定不能错过！进入年底，很多工程项目陆陆续续完工了，工程人们奋战了N个日日夜夜，就指望着项目竣工结算。
可想要顺利结工程款，其中很重要的一项材料就是竣工图，此外竣工图还有审计作用、后期维修人员依据竣工图进行检查、维修等重要作用。
对于初次接触工程人来说，画好竣工图真是个很磨人的工作啊！画竣工图难在哪？“竣工图不就是现场施工成什么样子，就画成什么样子，对着画还难？”殊不知我们在画竣工图的时候，总会有被各种难题困扰，不知道从何下手：1、图纸要与现场一样，需要大量复核工作。
2、需要大理现场测尺，测都测不过来。
3、施工图与现场不同，都不知道从哪改起来。
4、要拍大量照片，300+张起。
手机拍到没电。
5、竣工图主要是是用来做决算的，算不出来钱，就……（不敢想）竣工图编制要点全get！（1）首先，我们要知道竣工图包括了：1、综合竣工图2、建筑竣工图3、结构竣工图4、装饰装修工程竣工图5、建筑给水、排水与采暖竣工图6、燃气竣工图7、建筑电气竣工图8、智能建筑工程竣工图9、通风空调竣工图10、地上部分的道路、绿化、庭院照明、喷泉等竣工图11、地下部分的各种市政、电力、电信管线等竣工图（2）编制过程中要注意：●施工过程中没有变动的，由编制单位在施工图图签附近空白处加盖竣工图章，并签字；●有一般性图纸变更的，在施工图上直接改绘，加盖竣工图章，并签字；●结构形式、工艺、平面布置等有重大改变或变更部分超过图面1/3的，应重新绘制竣工图，在重新绘制的图纸上加盖竣工图章，并签字；●编制竣工图时，必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范，能真实反映工程竣工后的实际情况；●用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸；●竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。
最全面的竣工图绘制指南都在这里
导言
在竣工的时候由施工单位按照施工实际情况画出的图纸就是竣工图，为了让建设单位或者使用者能清晰了解该工程，国家规定，在工程竣工之后施工单位必须提
下同）
图。
因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘制；由于其它原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。
说明
如前文所述，第一种情况时无需修改或重新绘制，加盖标志即可，但较为少见；
第二种和第三则情况较常见，下面为您带来施工图改成竣工图以及重新绘制施工图的细节要求。
1施工图怎样改为竣工图？
在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。
具体的
2
（
特别注意！
在施工图上改绘时不得使用涂改液涂抹、刀刮、补贴等方法修改图纸；修改时，对字、线、墨水的使用，应符合如下规定：
字体及大小应与原图一致，严禁错、别、草字；不得徒手绘制；凡是将洽商作为竣工图的必须符合建筑制图要求，并作附图附在图纸后。
