中国地质调查局工作标准地质图空间数据库建设工作指南（2.0版）2001-06-01发布2001-06-01试用中国地质调查局发布前言建立地质图空间数据库，旨在对以图件为基础的地质信息（传统的文字报告及图件），利用GIS（地理信息系统）技术将信息数字化，为基础地质研究、国土资源合理开发利用、矿产资源评价、国民经济建设、制定区域规划、保护人类赖以生存的地质环境提供有效的数字化信息，实现全国基础地学数据信息共享及信息社会化服务，提高其利用程度和使用价值，并为地质科学的信息化、网络化建设提供数据源。
为使地质图空间数据库建设项目在统一规范的框架内正常有序的开展，确保该项工作的完成，特制定了本工作指南。
本工作指南，主要参考“数字化地质图图层及属性文件格式[ DZ/T 0197-1997]”国家行业标准，对其中的相关内容直接引用，同时参考并引用其它相关标准，结合几年来地质图空间数据库建设工作实际而制定。
特别感谢李晨阳、李裕伟、姜作勤等同志在工作指南起草和执行过程中给予的大力支持。
本工作指南详细规定了建立地质图空间数据库的有关图层划分、工作流程、属性格式、数据内容、数据文件格式，以及质量保证要求、成果汇交办法等。
本工作指南由中国地质调查局提出并归口。
本工作指南由中国地质调查局发展研究中心负责起草。
本工作指南主要起草人：杨东来肖志坚李军李超岭李景朝田文新解立业本工作指南由中国地质调查局信息资料处负责解释。
目录1 适用范围(1)2 引用标准(1)3 术语定义(1)4 图元及TIC点编号规则(2)4.1图元编号(2)3.2 TIC点编号规则(2)5、图层及属性表命名规则(2)5.1 图层命名规则(2)5.2 属性表命名规则(3)5.3 数据项名及代码(3)6 图层划分(3)7．属性表格式与说明(2)7.1 图幅基本信息图层(2)7.2 水系图层(4)7.3 交通图层(5)7.4 居民地图层(5)7.5 境界图层(6)7.6 地形等高线图层(7)7.7 地层图层(8)7.8 火山岩图层(12)7.9 非正式地层单位图层(18)7.10侵入岩(包括变质变形侵入体)图层(19)7.11 脉岩图层(27)7.12 围岩蚀变图层(28)7.13 混合岩化带、变质相带图层(29)7.14 断层图层(32)7.15构造变形带图层(33)7.16 矿产图层(35)7.17 产状符号图层(37)7.18其它图元图层(38)8 元数据文件格式(44)9 工作流程(44)9.1 项目组织(46)9.2 资料准备(46)9.3 图件扫描(48)9.4 图形矢量化(48)9.5 点线编辑(48)9.6 图面检查(48)9.7 图形校正(49)9.8 建立拓扑(49)9.9 建立分层文件(50)9.10 属性编辑(50)9.11 属性录入(50)9.12 属性一致性检查(50)9.13 图面整饰(50)9.14 投影转换(50)9.15 成果输出(51)10 质量监控(52)10.1质量监控体系(52)10.2 数据质量监控(52)11 成果汇交(59)11.1 成果汇交内容(59)11.2 汇交数据文件格式(60)11.3 成果质量检查验收内容(61)11.4 成果汇交注意事项(62)11.5 验收数据检查方法(63)11.6 检查评分方法(68)11.7 数据复核(70)12 1:25万和1：5万野外区调成果的空间数据库的建库方法(71) 12.1 建库原图(71)12.2 主要工作流程(71)附录A：地质年代单位符号及代码附件 1 ：空间数据库工作日志表附件 2 ：空间数据库建库工作报告编写提纲地质图空间数据库建设工作指南（2.0版）1 适用范围地质图空间数据库建设工作指南（以下简称指南）适用于1:250000—1:50000地质图按图幅进行数据采集、存储管理、检索、输出和共享，其它比例尺地质图建立空间数据库可参照使用。

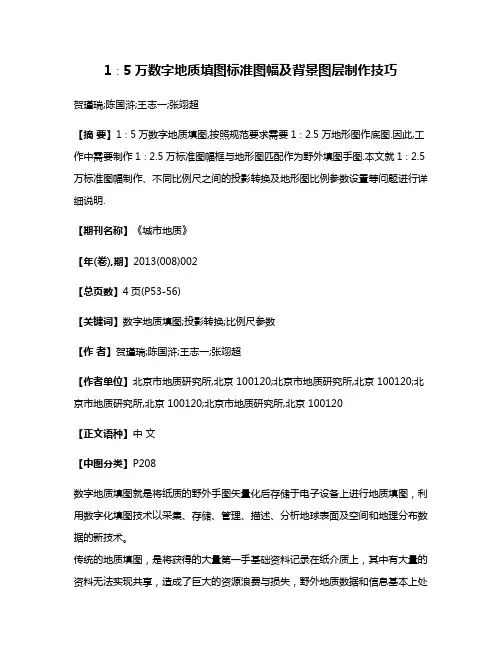

1∶5万数字地质填图标准图幅及背景图层制作技巧贺瑾瑞;陈国浒;王志一;张翊超【摘要】1∶5万数字地质填图,按照规范要求需要1∶2.5万地形图作底图.因此,工作中需要制作1∶2.5万标准图幅框与地形图匹配作为野外填图手图.本文就1∶2.5万标准图幅制作、不同比例尺之间的投影转换及地形图比例参数设置等问题进行详细说明.【期刊名称】《城市地质》【年(卷),期】2013(008)002【总页数】4页(P53-56)【关键词】数字地质填图;投影转换;比例尺参数【作者】贺瑾瑞;陈国浒;王志一;张翊超【作者单位】北京市地质研究所,北京 100120;北京市地质研究所,北京 100120;北京市地质研究所,北京 100120;北京市地质研究所,北京 100120【正文语种】中文【中图分类】P208数字地质填图就是将纸质的野外手图矢量化后存储于电子设备上进行地质填图，利用数字化填图技术以采集、存储、管理、描述、分析地球表面及空间和地理分布数据的新技术。
传统的地质填图，是将获得的大量第一手基础资料记录在纸介质上，其中有大量的资料无法实现共享，造成了巨大的资源浪费与损失，野外地质数据和信息基本上处于分散的，非动态的现状，无法满足社会需求的多元性，科学性与迫切性，不适应当今信息时代的要求，极大的影响了地质资源数据采集的效率和精度，因此，数字化填图技术应用而生[1～3]。
在背景图层准备过程中，需要生成自定义接图表和标准图幅图框，然后对标准图幅图框和地形图进行比例尺和参数匹配。
1.1 自定义接图表生成D G S I N F O程序打开以后，点击“选择工作区”→“自定义接图表”（图1）。
点击“新建接图表”（图2），依次“输入接图表名称”输入名称。
根据1∶5万图幅的整体图幅形状将其切割成1∶2.5万图幅，根据需要填写几行几列，之后点击“确定”（图3）。
每个1∶5万图幅都被切成4个1∶2.5万的标准图幅，并在“选择自定义接图表”中，点击“查看接图表信息”，依次将每个1∶2.5万图幅相应的属性填写完毕，这样工作区1∶2.5万接图表就生成了（图4）。
——记中国地质科学院地质研究所李海兵研究员文/张 蕾作者简介 张蕾，副研究员，中国地质科学院地质研究所，主要从事地震断裂作用研究。
青藏高原爬地松 地震调查急先锋人物简介 李海兵，二级研究员，博士生导师，江苏东海大陆深孔地壳活动国家野外科学观测研究站站长，自然资源部大陆动力学重点实验室主任，中国地质调查局青藏高原地质调查工程首席科学家，曾任国家科技专项“汶川地震断裂带科学钻探计划”总地质师；获“国家有突出贡献的中青年专家”称号，享受国务院政府特殊津贴，获全国五一劳动奖章、中央和国家机关五一劳动奖章、自然资源部高层次科技创新第二梯队人才、中国地质调查局卓越地质人才等；长期从事青藏高原构造变形、活动构造、断裂作用与地震灾害等方面的调查与研究，主持国家自然科学基金项目（面上、重点、重大国际合作等）、国家科技支撑项目、“973”项目课题以及地质调查等项目30余项，获国家级和省部级科技成果奖多项。
64自然资源科普与文化·2024年第1期>冰雪无痕灵气杳 吴 琼/摄他，长期致力于青藏高原构造地质科学研究，数十年如一日，专注于大型断裂带的活动和变形机制，精准支撑和服务川藏铁路等国家重大工程建设，足迹踏遍整个青藏高原；他，总是在大地震后的第一时间带领团队奔赴灾区，通过一次次精准的地震灾区考察，解决地震破裂与断裂变形过程中的重大关键科学问题；他，在地震断裂理论方面取得突破性进展，有力提升了国家防震减灾政策制定的科学性。
他就是新时代地质工作者——李海兵，人称地质学界“拼命三郎”。
怀揣梦想 精耕细作李海兵出身于20世纪60年代的一个地质之家，父亲是一位从事钻探工作的地质工作者。
在父亲耳濡目染下，李海兵自小萌生了一颗热爱地质事业的种子。
1984年，他如愿考入了中国地质大学（武汉）。
然而，命运多舛，入学后不久，深爱的父亲突然离世，噩耗令其伤悲、催其奋进，自此他便立下了“传承父亲的衣钵以告慰父亲的在天之灵”的铮铮誓言。

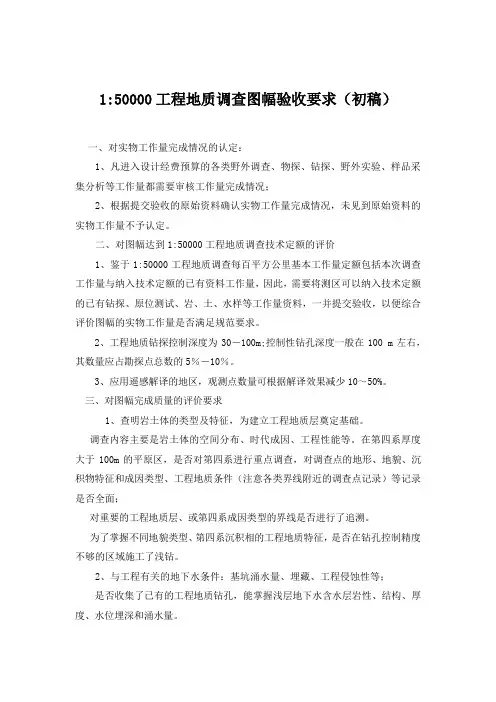

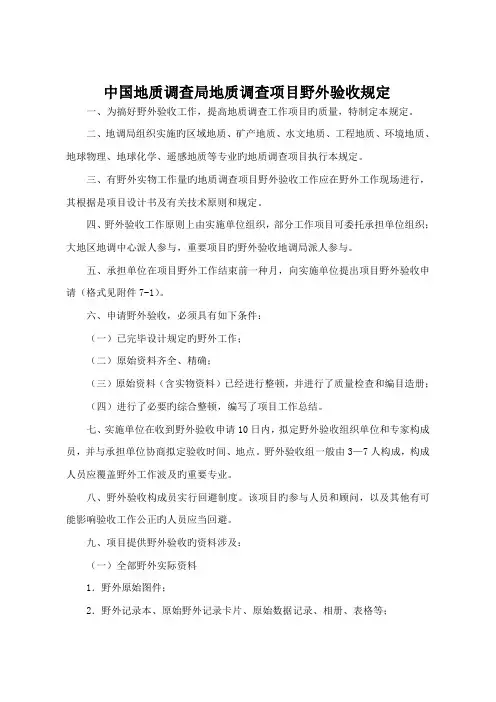

1:50000工程地质调查图幅验收要求（初稿）一、对实物工作量完成情况的认定：1、凡进入设计经费预算的各类野外调查、物探、钻探、野外实验、样品采集分析等工作量都需要审核工作量完成情况；2、根据提交验收的原始资料确认实物工作量完成情况，未见到原始资料的实物工作量不予认定。
二、对图幅达到1:50000工程地质调查技术定额的评价1、鉴于1:50000工程地质调查每百平方公里基本工作量定额包括本次调查工作量与纳入技术定额的已有资料工作量，因此，需要将测区可以纳入技术定额的已有钻探、原位测试、岩、土、水样等工作量资料，一并提交验收，以便综合评价图幅的实物工作量是否满足规范要求。
2、工程地质钻探控制深度为30－100m;控制性钻孔深度一般在100 m左右，其数量应占勘探点总数的5％－10％。
3、应用遥感解译的地区，观测点数量可根据解译效果减少10～50%。
三、对图幅完成质量的评价要求1、查明岩土体的类型及特征，为建立工程地质层奠定基础。
调查内容主要是岩土体的空间分布、时代成因、工程性能等。
在第四系厚度大于100m的平原区，是否对第四系进行重点调查，对调查点的地形、地貌、沉积物特征和成因类型、工程地质条件（注意各类界线附近的调查点记录）等记录是否全面；对重要的工程地质层、或第四系成因类型的界线是否进行了追溯。
为了掌握不同地貌类型、第四系沉积相的工程地质特征，是否在钻孔控制精度不够的区域施工了浅钻。
2、与工程有关的地下水条件：基坑涌水量、埋藏、工程侵蚀性等；是否收集了已有的工程地质钻孔，能掌握浅层地下水含水层岩性、结构、厚度、水位埋深和涌水量。
3、工程地质钻探是否按照规范要求进行了样品采集和各类试验四、图件的编绘要求1、手图（1）野外工作底图应采用1:25000比例尺的最新地形图。
（2）表示内容：①地面调查路线（标明调查日期）、各类观测点及编号（地质界线、地貌、第四系成因类型、岩性变化等各类调查点），要求点位准确，点性清晰无误。
1:50000区域水文地质调查图幅验收要求（初稿）一、对实物工作量完成情况的认定：1、凡进入设计经费预算的各类野外调查、物探、钻探、野外实验、样品采集分析等工作量都需要审核工作量完成情况；2、根据提交验收的原始资料确认实物工作量完成情况，未见到原始资料的实物工作量不予认定。
二、对图幅达到1:50000区域水文地质调查技术定额的评价1、鉴于1:50000区域水文地质调查每百平方公里基本工作量定额包括本次调查工作量与纳入技术定额的已有资料工作量，因此，需要将测区可以纳入技术定额的已有钻探、物探等工作量资料，或能够解决调查任务规定的水文地质问题的已有资料一并提交验收，以便综合评价图幅的实物工作量是否满足规范要求。
2、水文地质点（主要是泉、地表坍陷、岩溶水点(如暗河出入口、落水洞、地下湖等)、钻孔、水井、坎儿井、矿区排水坑道等地下水天然露头和人工露头，以及地表水体和重要水利工程、污水排放沟渠、与地下水有关的其它重要显示处（如渗水洼地）占路线观测点比例应大于50%，长观点占水位统测点比例应不少于20%。
3、水点原则上均匀分布，每四平方公里不少于1个点。
具有水量资料（指通过抽水试验获得的水量，不含通过访问估计的水量）或进行简易抽水的机、民井，一般应占机、民井的20～30%。
4、水文地质观测点（机井、民井、泉及地表水体）应采集简分析水样，其中20～50％的代表性水点应采集全分析水样5、由于各地区主要含水层的底界深度差异较大，水文地质钻探工作量除按照钻孔数量控制外，还可以通过进尺数控制，建议按照不低于900m/100m2的钻探进尺控制。
控制深度要求揭露具有供水意义的主要含水层（组）或含水构造带。
考虑到区域对比和拼图，在同一水文地质单元内统一大致的勘查深度。
如长江三角洲地区、苏北地区以第Ⅱ、Ⅲ、Ⅳ承压含水层为勘查目的层。
（本次验收的南通地区第Ⅲ承压含水层为开采层、第Ⅳ承压含水层为后备开采层，孔深超过300m）。
6、已进行过1:5万或更大比例尺的水文地质工作的地区，观测路线和观测点工作量可减少20～40%。

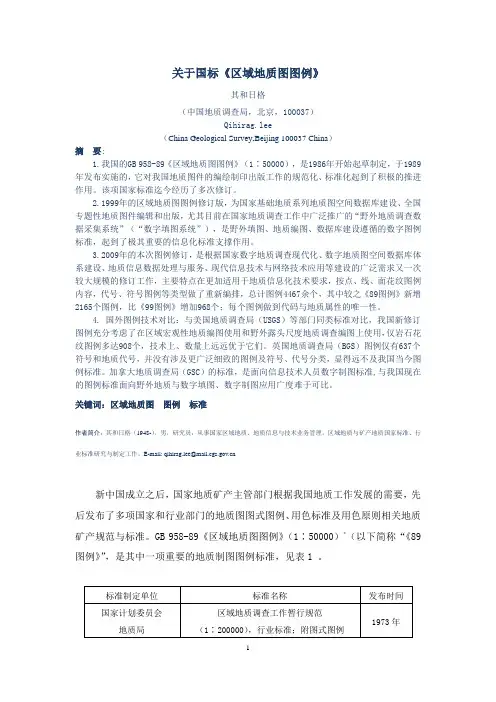

关于国标《区域地质图图例》其和日格（中国地质调查局，北京，100037）Qihirag.lee（China Geological Survey,Beijing 100037 China）摘要:1.我国的GB 958-89《区域地质图图例》（1∶50000），是1986年开始起草制定，于1989年发布实施的，它对我国地质图件的编绘制印出版工作的规范化、标准化起到了积极的推进作用。
该项国家标准迄今经历了多次修订。
2.1999年的区域地质图图例修订版，为国家基础地质系列地质图空间数据库建设、全国专题性地质图件编辑和出版，尤其目前在国家地质调查工作中广泛推广的“野外地质调查数据采集系统”（“数字填图系统”），是野外填图、地质编图、数据库建设遵循的数字图例标准，起到了极其重要的信息化标准支撑作用。
3.2009年的本次图例修订，是根据国家数字地质调查现代化、数字地质图空间数据库体系建设、地质信息数据处理与服务、现代信息技术与网络技术应用等建设的广泛需求又一次较大规模的修订工作，主要特点在更加适用于地质信息化技术要求，按点、线、面花纹图例内容，代号、符号图例等类型做了重新编排，总计图例4467余个，其中较之《89图例》新增2165个图例，比《99图例》增加968个；每个图例做到代码与地质属性的唯一性。
4.国外图例技术对比：与美国地质调查局（USGS）等部门同类标准对比，我国新修订图例充分考虑了在区域宏观性地质编图使用和野外露头尺度地质调查编图上使用，仅岩石花纹图例多达908个，技术上、数量上远远优于它们。
英国地质调查局（BGS）图例仅有637个符号和地质代号，并没有涉及更广泛细致的图例及符号、代号分类，显得远不及我国当今图例标准。
加拿大地质调查局（GSC）的标准，是面向信息技术人员数字制图标准,与我国现在的图例标准面向野外地质与数字填图、数字制图应用广度难于可比。
关键词：区域地质图图例标准作者简介：其和日格（1948-），男，研究员，从事国家区域地质、地质信息与技术业务管理，区域地质与矿产地质国家标准、行业标准研究与制定工作。

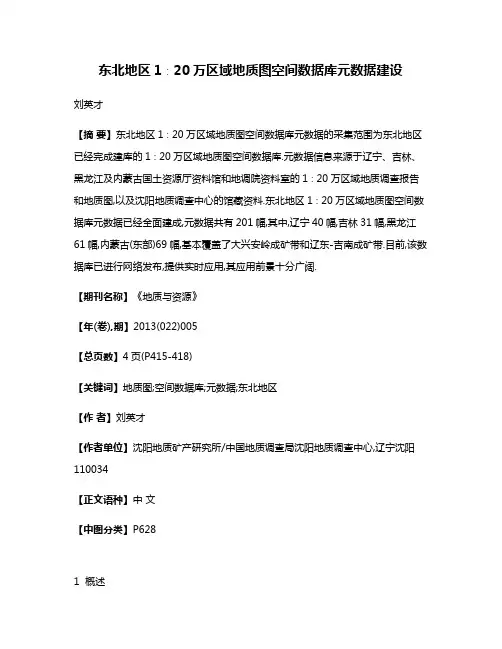

东北地区1∶20万区域地质图空间数据库元数据建设刘英才【摘要】东北地区1∶20万区域地质图空间数据库元数据的采集范围为东北地区已经完成建库的1∶20万区域地质图空间数据库.元数据信息来源于辽宁、吉林、黑龙江及内蒙古国土资源厅资料馆和地调院资料室的1∶20万区域地质调查报告和地质图,以及沈阳地质调查中心的馆藏资料.东北地区1∶20万区域地质图空间数据库元数据已经全面建成,元数据共有201幅,其中,辽宁40幅,吉林31幅,黑龙江61幅,内蒙古(东部)69幅,基本覆盖了大兴安岭成矿带和辽东-吉南成矿带.目前,该数据库已进行网络发布,提供实时应用,其应用前景十分广阔.【期刊名称】《地质与资源》【年(卷),期】2013(022)005【总页数】4页(P415-418)【关键词】地质图;空间数据库;元数据;东北地区【作者】刘英才【作者单位】沈阳地质矿产研究所/中国地质调查局沈阳地质调查中心,辽宁沈阳110034【正文语种】中文【中图分类】P6281 概述为了向国家和地方资源规划部署和开发管理提供基础性地质资料，加强信息资源的开发利用，及时反映和利用好本地区地质调查工作取得的丰硕成果，从而达到国家地质调查工作信息化建设与服务工作的目的，使数据资源能够更好地和适时地服务于地质调查工作本身，中国地质调查局开展了一批适合我国国情的数字国土工程项目.数字国土工程主要抓两大任务，一是数据库建设，二是实现地质调查主流程信息化.基础地质数据库建设是地质调查信息化工作的一个重要方面.东北地区1∶20万区域地质图空间数据库元数据建设属于数字国土工程.元数据（metadata）是“关于数据的数据”或“关于信息的信息”，它在地理信息中用于描述地理数据集的内容、质量、表示方式、空间参照系、管理方式以及数据集的其他特征，它是信息化社会中地学信息共享的关键，并作为“数字地球”的六大技术之一，引起了全球的高度重视［1］.可扩展标记语言（Extensible Markup Language，XML）是目前使用最广泛的结构化语言，可以满足元数据标准的定义、表达、验证、检索等操作需要［2］.采用XML以及相关的标准实现元数据的表达是目前较为理想的方式.目前，中国地质调查局已经基本建成国家基础地质数据库体系，包括基础地质数据库和成果地质数据库，覆盖了区调、矿产、物探、化探、遥感、水工环等多个专业的数据库资料，地学信息元数据库是成果地质数据库中专题数据库类.1∶20万区域地质图空间数据库元数据包含于东北地区地学信息元数据库.以下具体说明建库的方法和流程.2 原始资料情况2.1 资料范围目前已经完成覆盖全国1163幅1∶20万区域地质图的数字化工作，经过数据整理和综合，基本上形成了覆盖全国的1∶20 万区域地质图空间数据库［3］.1∶20 万地质图是最广泛使用的地质工作用图，所以元数据的采集范围为东北地区已经完成建库的1∶20万区域地质图空间数据库.2.2 资料来源元数据信息来源于辽宁、吉林、黑龙江及内蒙古国土资源厅资料馆和地调院资料室的1∶20万区域地质调查报告和地质图，以及沈阳地质调查中心的馆藏资料.2.3 引用标准《国土资源信息核心元数据标准》（TD/T 1016-2003）；《地理信息元数据》；《地质信息元数据标准》（DD2006－05）；元数据采集说明书.3 建库流程元数据采集严格按照《地质信息元数据标准》（DD2006－05）和元数据库采集说明书，在已经建立的省级元数据的基础上，进一步细化元数据采集单位.主要建库流程如下.（1）收集整理东北地区与元数据相关的各类资料.（2）数据采集采用软件系统：地质信息元数据采集器；数据格式：*.xml，*.txt.数据录入时，进行了100%自检.数据录入后，组织专人进行了100%互检，以提高入库数据质量.（3）地质图空间数据库的元数据采集基本上遵循原始基础地学数据产生的单位，以标准图幅为元数据采集单位.（4）元数据采集尽量系统、完整、全面地反映该数据库的详细情况和状态，促进该数据库更加广泛地应用，便于资料的二次开发和综合利用.元数据建库流程图如图1所示.图1 1∶20万地质图空间数据库元数据建设工作流程图Fig.1 Flowchart of the construction for the 1∶200000 Regional Geologic Map Spatial Database4 建库成果东北地区1∶20万区域地质图空间数据库元数据共有201幅，其中，辽宁40幅，吉林31幅，黑龙江61幅，内蒙古（东部）69幅，基本覆盖大兴安岭成矿带和辽东-吉南成矿带（图2）.5 Metadata实现示例东北地区1∶20万区域地质图空间数据库元数据共计201幅，对元数据进行检查、修改、规范和统一，为网络发布元数据准备好数据源，并已经全部上传网络发布.网络发布元数据树形显示和XML格式对比如图3.6 数据应用图2 1∶20万区域地质图空间数据库元数据建设情况统计图Fig.2 Statistics of the 1∶200000 Regional Geologic Map Spatial Database1∶20万地质图空间数据库是最广泛使用的地质工作用图，在基础地质调查、矿产资源评价、综合找矿、地下水勘查、工程勘察和地质环境调查评价等方面有重要的使用价值.随着地学信息技术的不断发展，元数据方案将被应用于更多的领域.元数据具有通用性和专用性原则.元数据的通用性原则是指一种元数据方案能够用于多种信息资源的元数据制作；专用性原则是指一种元数据方案只能够用于一种特定信息资源的元数据制作.用户通过查看元数据信息而不需要浏览数据本身，就能对数据集进行基本了解，从而判断是否使用数据集.1∶20万地质图空间数据库元数据为用户提供了全面的数据信息，通用的可扩展标记语言XML使数据能够方便快捷地用于网络发布，提高了1∶20万地质图空间数据库的使用效率和扩展了使用范围.7 结束语图3 1∶20万地质图空间数据库元数据实现示例Fig.3 Example of metadata in the 1∶200000 reg ional geologic map spatial database经过了3年的地学信息元数据库建设，取得了一定的数据成果，同时也发现了许多不足的地方.今后的元数据采集范围应进一步扩大，增加数据项，匹配微缩图片，提高应用范围，更好地为地调项目服务，充分发挥地质调查信息化网格平台的作用. 参考文献：［1］赵永平，过静君，陈爱军.Metadata 共享体系的实现模型［J］.清华大学学报, 1999, 39（12）: 90—93.［2］冯敏，诸云强，王卷乐，等.分布式多标准地学元数据共享研究与实践［J］.地理与地理信息科学, 2007, 23（11）: 8—13.［3］其和日格，韩志军.地质调查信息化建设［J］.国土资源信息化, 2003（1）: 12—16.。
