下载文档原格式

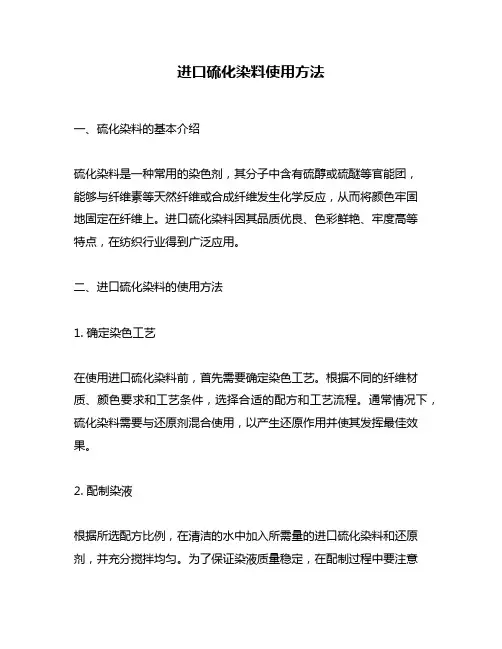

进口硫化染料使用方法一、硫化染料的基本介绍硫化染料是一种常用的染色剂，其分子中含有硫醇或硫醚等官能团，能够与纤维素等天然纤维或合成纤维发生化学反应，从而将颜色牢固地固定在纤维上。
进口硫化染料因其品质优良、色彩鲜艳、牢度高等特点，在纺织行业得到广泛应用。
二、进口硫化染料的使用方法1. 确定染色工艺在使用进口硫化染料前，首先需要确定染色工艺。
根据不同的纤维材质、颜色要求和工艺条件，选择合适的配方和工艺流程。
通常情况下，硫化染料需要与还原剂混合使用，以产生还原作用并使其发挥最佳效果。
2. 配制染液根据所选配方比例，在清洁的水中加入所需量的进口硫化染料和还原剂，并充分搅拌均匀。
为了保证染液质量稳定，在配制过程中要注意控制温度和pH值，并避免杂质和异物的污染。
3. 准备染色料将待染物料浸泡在清水中，使其充分湿润，并按照所选工艺流程进行预处理。
在处理过程中，要注意避免损伤纤维和影响后续染色效果。
4. 染色操作将预处理好的待染物料放入配制好的染液中，控制温度和时间，进行均匀的搅拌。
根据不同的颜色要求和深浅程度，可以适当调整温度、时间和染液浓度等参数。
在染色过程中，要注意避免出现斑点或不均匀染色现象。
5. 漂洗与定型完成染色后，将待染物料从染液中取出，并进行充分漂洗。
漂洗时要用清水反复冲洗多次，直到洗涤水完全清澈为止。
最后进行定型处理，以确保颜色牢度和稳定性。
三、进口硫化染料使用注意事项1. 贮存条件进口硫化染料应贮存在干燥、通风、阴凉处，并避免阳光直射和高温环境。
在贮存过程中，要注意防潮、防火和防爆。
2. 操作安全在使用进口硫化染料时，应注意操作安全。
避免接触皮肤和吸入其粉尘。
如不慎接触到皮肤或进入呼吸道，应立即用清水冲洗，并及时就医。
3. 环保要求在使用进口硫化染料时，要严格遵守环保要求，控制废水、废气和固体废弃物的排放。
同时，在选择染色工艺和配方时，也要考虑环保因素。
四、结语以上是关于进口硫化染料的使用方法及注意事项的详细介绍。

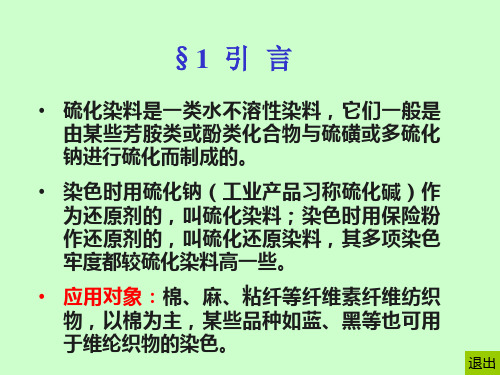

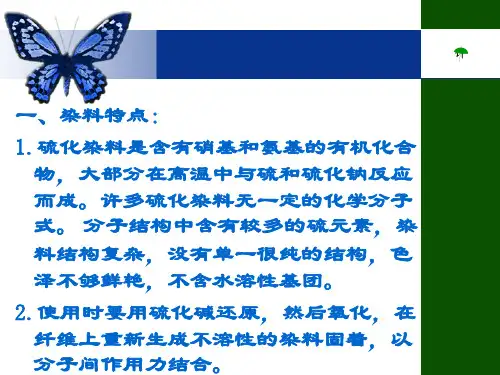

硫化染料染色原理及工艺(一)硫化染料染色硫化染料由芳香胺类或酚类化合物与多硫化钠或硫磺熔融而成，在染色时须用硫化碱还原溶解，故称为硫化染料。
硫化染料价格低廉、染色工艺简单，拼色方便，染色牢度较好，能使用卷染和轧染法生产，但因色谱不齐，色泽不艳，部分染料染色牢度较差而使其应用受到一定的限制。
1.硫化染料染色原理硫化染料不溶于水，但能被硫化碱还原，生成钠盐隐色体而溶解在水溶液中。
这种隐色体在碱性溶液中，对纤维具有较强的直接性，因而被纤维吸收，经氧化后，染料重新转变为不溶状态，并沉积在纤维上。
在染色过程中，硫化碱既是还原剂又是碱剂。
为了促进硫化碱的分解，除提高温度外，还可加入小苏打，但若用量过多，会因上染过快而造成染色不匀和白芯等。
另外，在染浴中可加入2%的纯碱来调节pH值，既可帮助溶解染料，还可软化水质，加入适量小苏打，可使硫化碱更好地分解，促进其还原作用。
硫化碱的用量随染料不同而不同，一般为染料的20%～100%。
染色温度可采用高温，甚至沸染，以获得较高的透染效果。
2.硫化染料卷染工艺硫化染料的染色一般都采用卷染，这不仅有利于小批量、多品种生产，同时可使成品得到深浓丰满的色泽。
但卷染容易产生深头、深边等染色疵病。
因此，有条件时部分色泽可采用轧染，以提高生产效率，并改善产品质量。
为了提高硫化染料的染色牢度，染后处理也应重视。
尤其对咖啡、黑绿等色，除了进行必要的水洗外，对氧化剂的选用也很重要，如果用双氧水或过硼酸钠，将会影响染后皂洗牢度，而用红矶、硫酸铜、醋酸处理，不仅可提高产品的水洗牢度，而且日晒牢度也可得到改善。
另外，由于硫化染料分子内含有多硫键，含硫量高，并且分子结构松弛，在湿热和空气中氧的作用下，游离硫释出会逐渐被氧化成硫酸而使织物脆损。
因此对经硫化染料染色的织物均需经防脆处理。
常用的防脆剂中以尿素和海藻酸钠结合使用效果较好，表2-6为硫化黑丝光平布(75Kg/卷)卷染工艺实例。
表2-6 硫化黑卷染工艺实例染料处方防脆处方硫化黑B（100％）7.5Kg 硫化碱（50％）7Kg纯碱250g总液量200L①太古油800g ②尿素醋酸钠800g 0.3～0.4％（对布重）总液量150L ③磷酸三钠空气氧化 0.5～0.6％（对布重）注防脆处方可任选一种工艺条件：卷染10道(90～95℃)→冷水3道→热水4道(约80℃)→冷水3道→透风2道→冷水1道→防脆后处理3道→上卷。

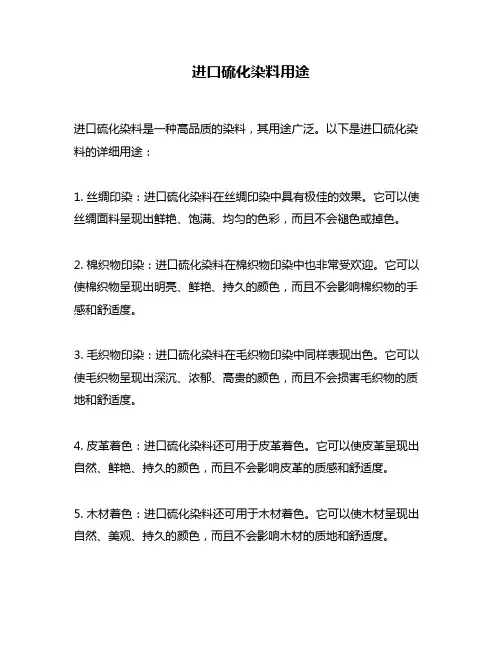

进口硫化染料用途
进口硫化染料是一种高品质的染料，其用途广泛。
以下是进口硫化染料的详细用途：
1. 丝绸印染：进口硫化染料在丝绸印染中具有极佳的效果。
它可以使丝绸面料呈现出鲜艳、饱满、均匀的色彩，而且不会褪色或掉色。
2. 棉织物印染：进口硫化染料在棉织物印染中也非常受欢迎。
它可以使棉织物呈现出明亮、鲜艳、持久的颜色，而且不会影响棉织物的手感和舒适度。
3. 毛织物印染：进口硫化染料在毛织物印染中同样表现出色。
它可以使毛织物呈现出深沉、浓郁、高贵的颜色，而且不会损害毛织物的质地和舒适度。
4. 皮革着色：进口硫化染料还可用于皮革着色。
它可以使皮革呈现出自然、鲜艳、持久的颜色，而且不会影响皮革的质感和舒适度。
5. 木材着色：进口硫化染料还可用于木材着色。
它可以使木材呈现出自然、美观、持久的颜色，而且不会影响木材的质地和舒适度。
总之，进口硫化染料是一种高品质的染料，具有广泛的用途。
它可以用于丝绸印染、棉织物印染、毛织物印染、皮革着色和木材着色等领域。
使用进口硫化染料可以使产品呈现出鲜艳、持久、高贵的颜色，而且不会损害产品的质地和舒适度。
硫化染料染色原理及工艺(一 )硫化染料染色硫化染料由芳香胺类或酚类化合物与多硫化钠或硫磺熔融而成，在染色时须用硫化碱复原溶解，故称为硫化染料。
硫化染料价格低廉、染色工艺简单，拼色方便，染色牢度较好，能使用卷染和轧染法生产，但因色谱不齐，色泽不艳，局部染料染色牢度较差而使其应用受到一定的限制。
1.硫化染料染色原理硫化染料不溶于水，但能被硫化碱复原，生成钠盐隐色体而溶解在水溶液中。
这种隐色体在碱性溶液中，对纤维具有较强的直接性，因而被纤维吸收，经氧化后，染料重新转变为不溶状态，并沉积在纤维上。
在染色过程中，硫化碱既是复原剂又是碱剂。
为了促进硫化碱的分解，除提高温度外，还可参加小苏打，但假设用量过多，会因上染过快而造成染色不匀和白芯等。
另外，在染浴中可参加2%的纯碱来调节 pH 值，既可帮助溶解染料，还可软化水质，参加适量小苏打，可使硫化碱更好地分解，促进其复原作用。
硫化碱的用量随染料不同而不同，一般为染料的20% ～ 100% 。
染色温度可采用高温，甚至沸染，以获得较高的透染效果。
2.硫化染料卷染工艺硫化染料的染色一般都采用卷染，这不仅有利于小批量、多品种生产，同时可使成品得到深浓饱满的色泽。
但卷染容易产生深头、深边等染色疵病。
因此，有条件时局部色泽可采用轧染，以提高生产效率，并改善产品质量。
为了提高硫化染料的染色牢度，染后处理也应重视。
尤其对咖啡、黑绿等色，除了进展必要的水洗外，对氧化剂的选用也很重要，如果用双氧水或过硼酸钠，将会影响染后皂洗牢度，而用红矶、硫酸铜、醋酸处理，不仅可提高产品的水洗牢度，而且日晒牢度也可得到改善。
另外，由于硫化染料分子内含有多硫键，含硫量高，并且分子构造松弛，在湿热和空气中氧的作用下，游离硫释出会逐渐被氧化成硫酸而使织物脆损。
因此对经硫化染料染色的织物均需经防脆处理。
常用的防脆剂中以尿素和海藻酸钠结合使用效果较好，表2-6 为硫化黑丝光平布 (75Kg/ 卷) 卷染工艺实例。

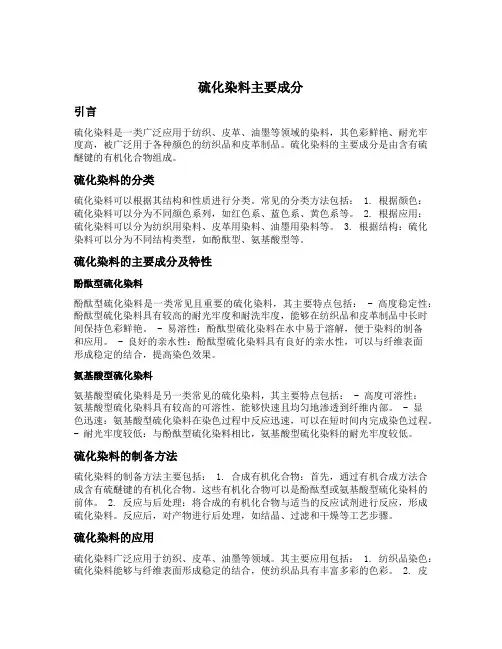

硫化染料主要成分引言硫化染料是一类广泛应用于纺织、皮革、油墨等领域的染料，其色彩鲜艳、耐光牢度高，被广泛用于各种颜色的纺织品和皮革制品。
硫化染料的主要成分是由含有硫醚键的有机化合物组成。
硫化染料的分类硫化染料可以根据其结构和性质进行分类。
常见的分类方法包括： 1. 根据颜色：硫化染料可以分为不同颜色系列，如红色系、蓝色系、黄色系等。
2. 根据应用：硫化染料可以分为纺织用染料、皮革用染料、油墨用染料等。
3. 根据结构：硫化染料可以分为不同结构类型，如酚酞型、氨基酸型等。
硫化染料的主要成分及特性酚酞型硫化染料酚酞型硫化染料是一类常见且重要的硫化染料，其主要特点包括： - 高度稳定性：酚酞型硫化染料具有较高的耐光牢度和耐洗牢度，能够在纺织品和皮革制品中长时间保持色彩鲜艳。
- 易溶性：酚酞型硫化染料在水中易于溶解，便于染料的制备和应用。
- 良好的亲水性：酚酞型硫化染料具有良好的亲水性，可以与纤维表面形成稳定的结合，提高染色效果。
氨基酸型硫化染料氨基酸型硫化染料是另一类常见的硫化染料，其主要特点包括： - 高度可溶性：氨基酸型硫化染料具有较高的可溶性，能够快速且均匀地渗透到纤维内部。
- 显色迅速：氨基酸型硫化染料在染色过程中反应迅速，可以在短时间内完成染色过程。
- 耐光牢度较低：与酚酞型硫化染料相比，氨基酸型硫化染料的耐光牢度较低。
硫化染料的制备方法硫化染料的制备方法主要包括： 1. 合成有机化合物：首先，通过有机合成方法合成含有硫醚键的有机化合物。
这些有机化合物可以是酚酞型或氨基酸型硫化染料的前体。
2. 反应与后处理：将合成的有机化合物与适当的反应试剂进行反应，形成硫化染料。
反应后，对产物进行后处理，如结晶、过滤和干燥等工艺步骤。
硫化染料的应用硫化染料广泛应用于纺织、皮革、油墨等领域。
其主要应用包括： 1. 纺织品染色：硫化染料能够与纤维表面形成稳定的结合，使纺织品具有丰富多彩的色彩。
2. 皮革制品染色：硫化染料可以使皮革制品具有持久亮丽的色彩，并且具有较高的耐光牢度和耐洗牢度。

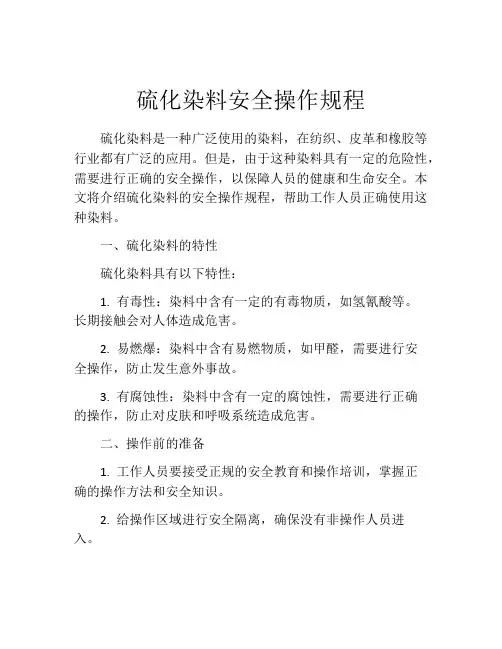

硫化染料安全操作规程硫化染料是一种广泛使用的染料，在纺织、皮革和橡胶等行业都有广泛的应用。
但是，由于这种染料具有一定的危险性，需要进行正确的安全操作，以保障人员的健康和生命安全。
本文将介绍硫化染料的安全操作规程，帮助工作人员正确使用这种染料。
一、硫化染料的特性硫化染料具有以下特性：1. 有毒性：染料中含有一定的有毒物质，如氢氰酸等。
长期接触会对人体造成危害。
2. 易燃爆：染料中含有易燃物质，如甲醛，需要进行安全操作，防止发生意外事故。
3. 有腐蚀性：染料中含有一定的腐蚀性，需要进行正确的操作，防止对皮肤和呼吸系统造成危害。
二、操作前的准备1. 工作人员要接受正规的安全教育和操作培训，掌握正确的操作方法和安全知识。
2. 给操作区域进行安全隔离，确保没有非操作人员进入。
3. 务必戴上防护口罩、手套和眼镜等安全装备，防止毒物和腐蚀性物质直接接触皮肤和呼吸系统。
4. 整理好工作区域，清理掉杂物和易燃物质等，确保操作区的清洁和整齐。
5. 确保设备的正常运转和安全性能，定期对设备进行检查和维护。
三、操作中的注意事项1. 注重染料的保存和保管，避免阳光直射、潮湿或者高温等环境。
2. 注重染料的配比精度和操作温度，确保染料的质量和稳定性。
3. 在硫化染料的使用过程中，尽量采用封闭的操作方式，防止外部气体和灰尘等进入到操作区域。
4. 坚决禁止任何的吸烟、口咳、喝水、吃东西等行为，以免引起不必要的意外。
5. 在使用染料的过程中，如发现身体不适或者异常情况，应立即暂停操作，寻求专业人士的帮助和建议。
四、操作后的清洁和保养1. 操作完毕后及时清理和消毒操作区，确保操作区域的清洁和整洁。
2. 将使用过的染料进行正确的标注和处理，避免对环境造成污染和危害。
3. 对于设备和管道等，要进行定期的清洗和检查，避免积累物质和残留状况。
4. 根据实际情况制定并执行操作计划和紧急处置预案，保障工作安全和人员健康。
五、总结硫化染料是一种常用的染料，在工业生产中应用广泛。
硫化染料不溶于水，能溶于硫化碱溶液成隐色体而上染于纤维，经氧化后回复成不溶性色素而固着纤维。
色谱除红，紫色外大部分齐全，一般色光均不很鲜艳。
但价格低廉，牢度除硫化黑及部分蓝色较好外，其他色泽均较差。
棉布中如灯芯绒，细布以粘纤布与棉维（粘维）混纺布都有应用，不过一般硫化染料均不耐氯漂，为该类染料最大的缺点之一。
硫化染料中硫化黑，硫化蓝等用途广泛，其中硫化黑染料，色泽乌黑，但有严重的储藏脆损现象。
现有生产的防脆损硫化黑，脆损现象显著降低。
至于其他色泽如蓝，草绿等则无次现象。
硫化染料用于棉，粘，及棉维，粘维混纺布的染色，其中棉，粘得色正常，维纶则较红萎，为此棉维，粘维混纺布一般以染蓝，灰，黑居多。
染色方法:这里只介绍轧染（工厂用得多）。
浸轧染液→汽蒸（101－103度）→水洗→酸洗→氧化（上面两个过程应该是一起完成得）→水洗→皂洗→水洗（固色→防脆）→水洗上卷
处方及工艺：
染色液处方：染料，硫化碱，湿润剂，纯碱
氧化液处方：1.红矾钠（多用），硫酸
2.红矾钠，醋酸
3.过硼酸钠
4.双氧水
皂洗液：净洗剂
固色剂：1.固色剂Y&M ，醋酸
2.硫酸铜，红矾钠，醋酸。
（我待得地方好像用得是草酸）
防脆处方：尿素，磷酸三钠
注意事项：
棉布轧染硫化蓝时，轧染液中可添加小苏打，用量为硫化碱得10－15％，不宜过多，否则会使布芯不易染透
因氧化时间比较短，除硫化黑外，都采用氧化剂氧化，若用酸性红矾钠时，再进行皂洗前应加强水洗，以防止酸液带入皂洗槽，棉维混纺布染色后，由于维纶纤维上比较难氧化，故连黑色在内，均需加强氧化，氧化剂除用酸性红矾钠外，也可以用双氧水棉维布混纺布轧染后色光较红，可适当加入黄，墨绿色，以便校正。
染料的还原
由于硫化染料比较容易还原，所以采用还原能力较弱得，价格较低得硫化钠作为还原剂。
硫化钠比较稳定，高温时分解损耗少，比保险粉更适应硫化染料高温还原和染色得要求。
硫化钠是黄褐色的固体，它是一种还原剂，又是一种比较强得碱。
工业用硫化钠称为硫化碱，它得有效成分一般是50％左右，染色时硫化钠用量一般为染料量得50％－250％，随染料品种和染色浓度而定。
用量太少则染料得还原和溶解都不能完全，染浴浑浊，染色不均，而且造成染料得浪费。
用量过多又会影响染料得上染，降低得色量。
硫化钠能减少流离硫得析出，并能使游离硫溶解而生成多硫化钠。
葡萄糖和烧碱一起也可以使硫化染料还原和溶解。
为了提高染浴得碱性，使染料隐色体更好地溶解，必要时可以加一些烧碱。
各种硫化染料在一般染色浓度下都能充分溶解，必要时可加一些助溶剂和渗透剂。
染料隐色体上染纤维
硫化染料的隐色体一般为黄色，黄绿色或暗绿色，对纤维素纤维有亲和力，单亲和力一般比较低，染色时上染率比较低，所以硫化染料染色时应尽可能采用较小的浴比，并进行续染。
也可以用中性电解质促染，常用的促染剂是食盐和芒硝（即结晶硫酸钠），食盐的用量为5％－40％（对纤维重），芒硝的用量一般为食盐的一倍。
硫化染料染色湿一般采用比较高的染色温度，以降低硫化染料隐色体的聚集，提高吸附和扩散速率，使其在常规的染色时间内提高上染率和均染性。
此外较高的温度也可以加速硫化钠的水解，增强还原能力，提高还原速率。
为了增强硫化钠的还原作用，防止隐色体过早氧化，在染液中可加入小苏打，小苏打能中和染液中产生的部分烧碱，有利于硫化钠的水解，或与硫化钠产生直接反应生成硫氢化钠，从而提高硫化钠的还原能力，但小苏打也是一种电解质，多加了会促使硫化染料隐色体的聚集，从而使隐色体不易扩散入纤维或者织物内部，虽然看起来得色较深，但成品透染差，白芯严重，摩擦牢度较低。
硫化染料隐色体与钙，镁离子产生沉淀，使染料损耗并产生深色染斑，所以在染液中常加入少量纯碱，起软水作用。
在染液中加入少量葡萄糖有利于硫化染料的还原溶解，提高染液的稳定性，纺织染料隐色体过早氧化。
隐色体氧化
硫化染料上染纤维后，必须经过氧化使它转化成不溶性的染料而固着在纤维上。
硫化元（黑）只要经过水洗和透风就能完成氧化。
而有些则要用氧化剂才能充分氧化，隐色体氧化速率快的染料染色时，染物如果暴露在空气中，或硫化钠用量不足，往往会过早氧化而产生染斑，
硫化红棕B3R，深蓝3R宜用红矾－醋酸溶液氧化。
过硼酸钠和双氧水氧化作用温和，不会损伤纤维，颜色鲜艳，但染物的湿处理了牢度较差，适用于较浅及较鲜艳的颜色，而用红矾氧化的染物湿处理牢度较高，但颜色较萎暗。
染后处理
硫化染料隐色体在纤维上被氧化以后，一般再经过水洗，皂洗，水洗等后处理完成染色过程。
硫化元染物再50度以上的皂洗容易产生染斑，故一般不经过皂洗处理，但要经过防脆处理。
除硫化元外其他染料可以用固色剂处理提高染色牢度。
硫酸铜对硫化元脆损纤维有催化作用因此不能用硫酸铜固色。
