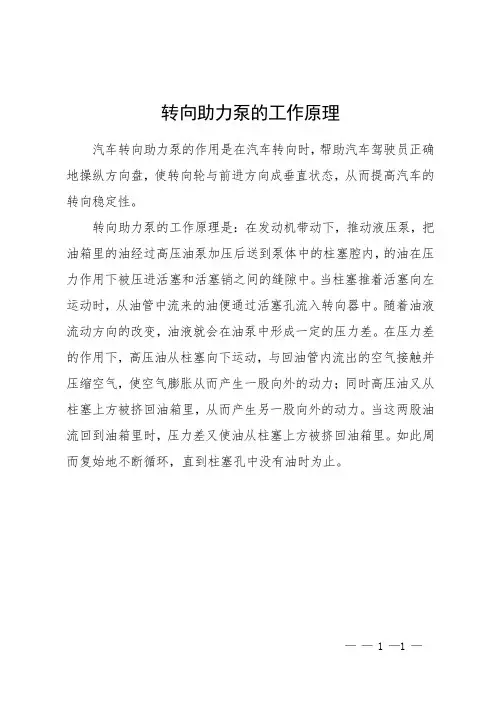

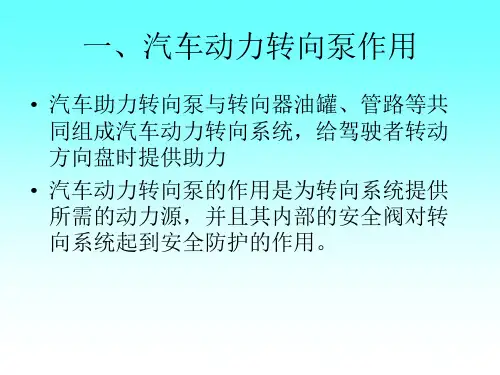

动力转向泵使用及故障判断指导（版次：20100902）一、产品外形及内部结构图1图2图1和图2所示为转向泵的外形和内部结构。
二、转向泵安全阀原理介绍图3图3为转向泵安全阀的结构示意图。
当方向盘左右方向打死或转向阻力过大时，输出油液的压力达到设定的最大压力，高压油推动滑阀内部的锥阀向右移动打开安全阀，使阀门左右的高压腔和低压腔连通，组件左侧的压力迅速下降，滑阀快速向左移动，使出油口与吸油口（即进油口）连通，压力不再升高，从而起到保护转向系统的作用。
如果油液不干净，其中的杂质卡在锥阀和阀座之间，使高压腔和低压腔连通，系统压力上不来，整车就会表现转向沉重。
三、转向泵的日常保养1、转向泵走合期一般为2000～2500公里，在此期间转向泵各配合副磨损较快，所以建议走合期后更换一次油液，并清洗系统，同时检查各连接处是否松动并及时拧紧。
2、定期更换转向液和滤芯（建议约每2万公里），同时清洗转向系统油路。
3、正确使用转向液。
首选ATF-3自动排档液，或8＃液力传动油，以减少内部零件磨损。
最好不要使用柴机油，尤其在北方、秋冬季。
4、方向盘往一边打死不要超过10秒钟，否则易造成转向泵损坏。
5、禁止转向泵无油运转。
四、与转向泵有关的主要故障的判断在整车上，转向泵的故障表现主要有：转向沉重、漏油和异响。
1、转向沉重的故障判定（1）、首先检查系统是否缺油、滤芯是否破损、管路是否堵塞。
（2）、左右转向时手感不同，应与泵无关，首先检查转向连杆机构和转向机。
（3）、转向过程中感觉助力不均，时重时轻，需首先检查转向机。
（4）、借助压力检测装置检测转向泵的输出压力。
另：冷车状态低速方向沉重或无动转，踩几下油门或运转2、3分钟即可消除，这是由于低温时油液粘滞力较大，在低转速下离心力较小，转子上的叶片未甩出造成，属正常现象。
2、漏油现象的故障判定（1）、有陈旧油渍，无发展迹象，属正常现象。
（2）、触摸有油部位，无明显湿度，属正常现象。
（3）、泵与油管结合处漏油，通常是连接松或密封圈（垫）破损，拧紧或更换密封圈（垫）。
（4）、转向泵其它位置漏油，且有发展迹象，则需更换转向泵。
3、转向系统异响的故障判定（1）、方向盘打死时发出的声音为转向泵安全阀开启的声音，属正常现象。
（注意：往一边打死方向盘的时间不要超过10秒。
）（2）、转向系统管路漏气（此时油壶中有气泡）和缺油也会造成转向泵异响。
（3）、冬季冷车启动后短时间内有异响，热车后即消失，属正常现象。
（4）、异响不随方向盘的转动而发生变化，一般不是转向泵有问题。
（5）、转向时单方向或某一位置异响，需要重点检查转向连杆机构和转向机。
五、典型故障件图片图4图4为转向油清洁度差造成转向泵内部零件严重磨损，从而使转向泵失效。
图5图5为进入异物造成严重磨损从而使转向泵失效车辆转向系统压力检测装置使用说明（版次：20100902）1、检测装置组件该检测装置由压力表、截流阀、高压油管、密封圈及备用接头组成。
接转向机 接转向泵转向系统压力检测装置图片2、检测装置安装1）对管子、接头、节流阀进行煤油清洗并用气吹净。
2）先将转向泵的出油口接头卸下；3）用测试装置中的备用接头（M16×1.5、M18×1.5、M20×1.5）连接到转向泵出油口；4）然后用高压油管将转向泵出油口接头和节流阀进油接头连接起来；5）用高压油管把节流阀出油接头和转向机的进油管连接起来。
车载转向压力测试系统连接示意图3、测试1）将节流阀拧到常开状态后启动发动机，以600～1000rpm运转，此时压力表显示值应≤2MPa，说明转向泵空载启动正常；2）缓慢关闭节流阀，用节流阀模拟系统建立背压，当压力表能显示到或超过最大压力的85%时（参见附表），即证明转向泵能正常工作，可以达到使用要求；3）完全关闭节流阀，此时相当于左右转动方向盘到极限状态，压力表的显示值应达到或超过最大压力的85%；4）如果压力表显示值超过最大压力的85%时，转向仍然沉重或者打不动方向，说明转向泵正常，查找其他原因。
4、注意事项：1）、避免接头处急剧弯曲，装配时的弯曲半径应大于软管外径的9倍。
软管的弯曲结束处距接头的距离为直径的6倍。
2）、接头密封处必须使用组合密封圈，端面密封处必须使用四氟密封圈。
3）、所有连接完成后，开始给油罐加注转向液，此时应适时启动发动机以排气。
附表1：转向泵检测压力值（20100902）序号转向泵 型号最高压力(MPa) 85%最高 压力(MPa) 最高转速(r/min)出油口螺纹 1 2874592 19 16.15 4000 M18×1.5 2 3279208 13 11.05 4000 M16 × 1.5 3 32805171311.054000M16 × 1.54 3280782 14.5 12.325 4000 5/8-18UNF 5 3280941 10.5 8.925 4000 5/8-18UNF6 3282430 14.5 12.325 4000 M16×1.57 3282859 12 10.2 3500 M16×1.58 3353666 13 11.05 4500 M16×1.59 3357740 10.5 8.925 3500 3/4-16 UNF-2A 10 3415378 14 11.9 3200 M20×1.5 11 3415402 14 11.9 3200 M20×1.5 12 3913991 10.3 8.755 3000 3/4-16 UNF-2A 13 3918047 15.9 13.515 4000 3/4-16 UNF-2A 14 3967423 14 11.9 4000 M20×1.5 15 3967429 13.8 11.73 4000 M20×1.5 16 3967541 14 11.9 4000 M20×1.5 17 3974510 10 8.5 4000 M20×1.5 18 3977662 16 13.6 3500 3/4 16UNF 19 3977673 16 13.6 3500 M16×1.5 20 4896311 15 12.75 2700 M18×1.5 21 4896314 15 12.75 2700 M18×1.5 22 4929291 14 11.9 4000 M20×1.5 23 4930793 16 13.6 4000 M20×1.5 24 4930795 14 11.9 4000 M20×1.5 25 4930900 13.7 11.645 3200 M20×1.5 26 4931475 10 8.5 3200 M20×1.5 27 4931476 16 13.6 2800 M20×1.5 28 4934128 10 8.5 3200 M20×1.5 29 4934562 13 11.05 3200 M20×1.5 30 4937419 14 11.9 4000 M20×1.5 31 4937729 14 11.9 3200 M20×1.5 32 4938309 14 11.9 3000 M20×1.5 33 4938310 14 11.9 4000 M20×1.5 34 4938331 11 9.35 3000 M20×1.5 35 4938332 13.7 11.645 3200 M20×1.5 36 4942754 1311.05 3200M20×1.5转向泵检测压力值（续）序号转向泵 型号最高压力(MPa) 85%最高 压力(MPa) 最高转速(r/min)出油口螺纹 37 4943083 14 11.9 3200 M20×1.5 38 4943084 14 11.9 3200 M20×1.5 39 4948111 13 11.05 3200 M20×1.5 40 4948112 10 8.5 3200 M20×1.5 41 4948177 10 8.5 4000 M20×1.5 42 4960077 16 13.6 4000 M20×1.5 43 4983071 14 11.9 3200 M20×1.5 44 4988120 13.7 11.645 3200 M20×1.5 45 4988121 13.7 11.645 3200 M20×1.5 46 4988323 10.5 8.925 3200 M20×1.5 47 4988324 14 11.9 3200 M20×1.5 48 4988340 14 11.9 4000 M20×1.5 49 4988389 14 11.9 4000 M20×1.5 50 4988675 14 11.9 3200 M20×1.5 51 4988941 14 11.9 4000 M20×1.5 52 4988942 13.8 11.73 4000 M22×1.5 53 4993939 13.8 11.73 4000 M20×1.5 54 4994568 10 8.5 3200 M20×1.5 55 4995813 15 12.75 3200 M20×1.5 56 4995814 10 8.5 3200 M16×1.5 57 4996669 13 11.05 3200 M20×1.5 58 5253897 15 12.75 4000 M20×1.5 59 5254698 14 11.9 4000 M20×1.5 60 5254702 16 13.6 4000 M20×1.5 61 5256025 14 11.9 4000 M20×1.5 62 5256044 16 13.6 4000 M20×1.5 63 5263537 13.7 11.645 2773 M20×1.5 64 5264007 13.7 11.645 2773 M20×1.5 65 5264419 12 10.2 2800 M20×1.5 66 5264420 12 10.2 2800 M20×1.5 67 5266165 13.7 11.645 3200 M20×1.5 68 5266943 13 11.05 3200 M20×1.5 69 5268154 13.8 11.73 4000 M20×1.5 70 5269230 14 11.9 3200 M20×1.5 71 5270330 1714.453000M18×1.5附表2：配置转向泵压力检测装置服务站名单序号服务站名称1 兰州桃园东风汽车技术服务有限公司2 兰州益民东风汽车销售技术服务有限公司3 平凉嘉诚汽车销售维修服务有限责任公司4 云南明康汽车工贸有限公司5 甘肃陇运三力运输集团永延汽车服务有限公司6 青海煜展东风汽车销售服务有限公司7 东风汽车公司定西技术服务站8 天水东风汽车修理厂9 陕县鑫达汽车维修有限责任公司10 襄樊云康工贸有限责任公司11 高原实业有限公司12 湖北海旺汽车服务有限责任公司13 靖边县正达工贸有限责任公司14 天水隆顺达东风汽车销售服务有限公司15 西藏金路通东风汽车销售服务有限公司16 西藏圣城东风汽车销售服务有限公司17 东风汽车公司西昌城南技术服务站18 东风汽车公司昭通技术服务站19 东风汽车云南专营技术服务站20 陕西北盛东风汽车销售服务有限公司21 陕西湖堰实业有限公司22 成都五桂桥东风汽车技术服务站23 广元市全真汽车贸易有限责任公司24 武汉华丰汽车修理有限公司25 郑州宏泰汽车销售服务有限公司26 遵义玉强汽车销售服务有限公司27 宝鸡众信商用汽车销售服务有限公司28 四川南充兴达车业有限公司29 武汉荣力汽车贸易发展有限公司30 贵阳润通汽车贸易有限公司31 枣阳东风技术服务有限公司32 重庆嘉峰实业(集团)有限公司汽配机电分公司33 成都佳运通汽车销售服务有限公司34 大理明想交通汽车贸易有限公司35 东风汽车公司昆明技术服务中心36 漯河市恒昌物流有限公司漯河技术服务站37 南阳市东风汽车技术服务站38 沈阳市东风王汽车销售有限公司配置转向泵压力检测装置服务站名单（续）序号服务站名称39 石家庄荟萃汽车销售技术服务有限公司40 西藏林芝地区新月工贸有限公司41 蚌埠市云峰汽车贸易有限公司42 成都擎帮实业有限公司43 成都邮工贸易有限公司44 都江堰市东风汽车技术服务有限公司45 西安东盛汽车销售技术服务有限责任公司46 咸阳东神汽车服务有限公司47 郑州中远汽车服务有限公司48 达州市仕兴实业有限公司49 东风汽车公司乌鲁木齐技术服务中心50 江苏宝铁龙车业有限公司51 南京东宁汽车销售服务有限公司52 青运集团西宁东风汽车技术服务有限公司53 许昌风神汽车销售服务有限公司54 重庆市万州区汇昌汽车销售服务有限公司55 长治市一运东风汽车销售服务有限公司56 成都康发汽车维修中心57 东风汽车公司惠阳技术服务站58 佛山市利隆汽车销售服务有限公司59 格尔木金路通东风汽车销售服务有限公司60 合肥市云龙汽车贸易有限公司61 黑龙江一加汽车销售服务有限公司62 靖远银龙汽车销售服务有限责任公司63 涟源市联鑫东神汽车特约技术服务有限公司64 洛阳东燕汽车贸易有限公司65 通海兴鑫商贸有限公司66 襄樊金博威柴油机技术服务中心67 中山市三骏汽车贸易有限公司68 阿克苏康宏汽车销售服务有限公司69 北京环境卫生工程集团有限公司四清分公司70 东莞市永奥汽车贸易有限公司71 广州华天晟东风汽车技术服务站72 哈尔滨嘉诺工贸有限公司73 泸州诚盛汽车销售服务有限公司74 宁夏东盛源汽车销售服务有限公司75 攀枝花振亚汽车销售服务有限公司76 三门峡市兴通汽车销售有限责任公司配置转向泵压力检测装置服务站名单（续）序号服务站名称77 随州航天双龙汽车销售服务有限公司78 西藏昌都余波汽车技术服务有限责任公司79 厦门市森利汽车维修有限公司80 银川昌昊商用车销售服务有限责任公司81 云南省建水县万泰汽车修理厂82 重庆金陵东风汽车有限公司83 迪庆州桂昌汽车销售服务有限责任公司84 东风汽车公司白银技术服务站85 东风汽车公司长沙技术服务中心站86 东风汽车公司贵阳技术服务中心87 东风汽车公司衡水技术服务站88 东风汽车公司伊梨技术服务站89 东风汽车邯郸市海汇汽车贸易有限公司90 甘肃玉门市宏昌汽车服务有限责任公司91 固原玉祥汽车销售服务有限责任公司92 汉中在用汽车维修服务有限公司93 菏泽东风汽车技术服务站94 呼和浩特市泰胜汽车贸易有限责任公司95 怀仁县鹏博汽车技术服务有限公司96 济南富华龙实业有限公司97 夹江县长发汽车修理有限公司98 临汾临运汽车销售服务有限公司99 陇南秉强汽车维修有限责任公司100 内江东风汽车技术服务有限公司101 南昌胜豪汽车服务有限公司102 深圳市东风汽车技术服务有限公司103 十堰亨运集团汽车销售服务有限公司104 石河子市宇路汽车销售服务有限公司105 天峻融鑫汽车销售服务有限公司106 武威东辰汽车贸易有限公司汽车修理厂107 雅安亨通工贸有限责任公司108 浙江沃尔卡汽车销售有限公司。
