转向助力泵结构及工作原理

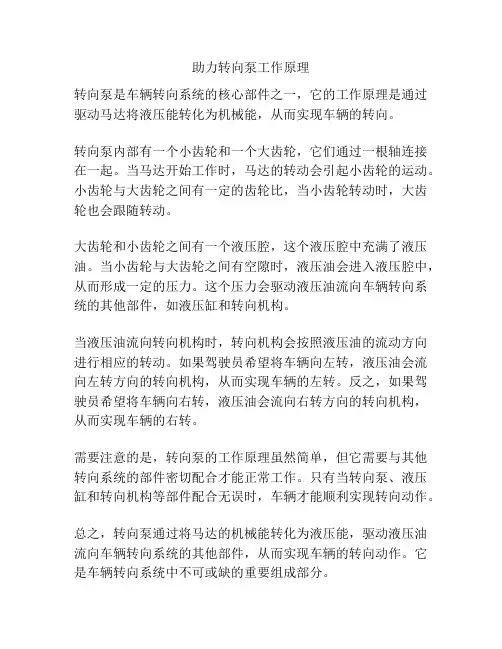

助力转向泵工作原理
转向泵是车辆转向系统的核心部件之一，它的工作原理是通过驱动马达将液压能转化为机械能，从而实现车辆的转向。

转向泵内部有一个小齿轮和一个大齿轮，它们通过一根轴连接在一起。

当马达开始工作时，马达的转动会引起小齿轮的运动。

小齿轮与大齿轮之间有一定的齿轮比，当小齿轮转动时，大齿轮也会跟随转动。

大齿轮和小齿轮之间有一个液压腔，这个液压腔中充满了液压油。

当小齿轮与大齿轮之间有空隙时，液压油会进入液压腔中，从而形成一定的压力。

这个压力会驱动液压油流向车辆转向系统的其他部件，如液压缸和转向机构。

当液压油流向转向机构时，转向机构会按照液压油的流动方向进行相应的转动。

如果驾驶员希望将车辆向左转，液压油会流向左转方向的转向机构，从而实现车辆的左转。

反之，如果驾驶员希望将车辆向右转，液压油会流向右转方向的转向机构，从而实现车辆的右转。

需要注意的是，转向泵的工作原理虽然简单，但它需要与其他转向系统的部件密切配合才能正常工作。

只有当转向泵、液压缸和转向机构等部件配合无误时，车辆才能顺利实现转向动作。

总之，转向泵通过将马达的机械能转化为液压能，驱动液压油流向车辆转向系统的其他部件，从而实现车辆的转向动作。

它是车辆转向系统中不可或缺的重要组成部分。

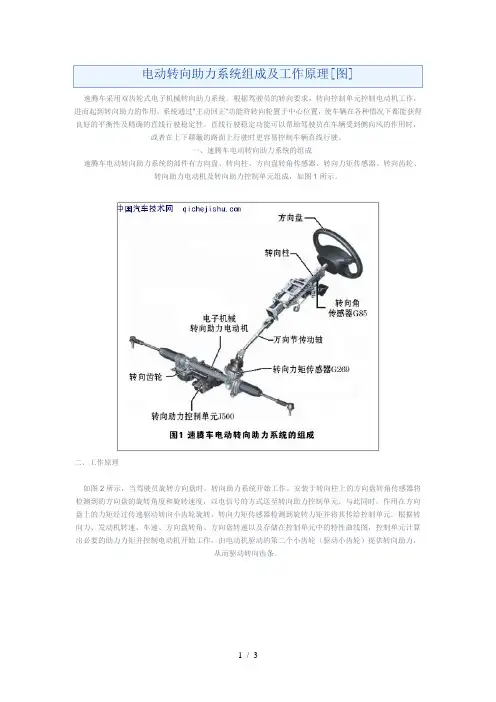

电动转向助力系统组成及工作原理[图]速腾车采用双齿轮式电子机械转向助力系统。

根据驾驶员的转向要求，转向控制单元控制电动机工作，进而起到转向助力的作用。

系统通过"主动回正"功能将转向轮置于中心位置，使车辆在各种情况下都能获得良好的平衡性及精确的直线行驶稳定性。

直线行驶稳定功能可以帮助驾驶员在车辆受到侧向风的作用时，或者在上下颠簸的路面上行驶时更容易控制车辆直线行驶。

一、速腾车电动转向助力系统的组成速腾车电动转向助力系统的部件有方向盘、转向柱、方向盘转角传感器、转向力矩传感器、转向齿轮、转向助力电动机及转向助力控制单元组成，如图1所示。

二、工作原理如图2所示，当驾驶员旋转方向盘时，转向助力系统开始工作。

安装于转向柱上的方向盘转角传感器将检测到的方向盘的旋转角度和旋转速度，以电信号的方式送至转向助力控制单元。

与此同时，作用在方向盘上的力矩经过传递驱动转向小齿轮旋转，转向力矩传感器检测到旋转力矩并将其传给控制单元。

根据转向力、发动机转速、车速、方向盘转角、方向盘转速以及存储在控制单元中的特性曲线图，控制单元计算出必要的助力力矩并控制电动机开始工作。

由电动机驱动的第二个小齿轮（驱动小齿轮）提供转向助力，从而驱动转向齿条。

方向盘转角传感器为光电式传感器，安装于转向柱上。

当驾驶员转动方向盘时，转向柱带动方向盘转角传感器的转子随方向盘一起转动，光源就会通过转子缝隙照在传感器的感光元件上产生信号电压。

由于转子缝隙间隔大小不同，故产生的信号电压变化也不同，其工作原理如图3所示。

转向力矩传感器为磁阻式传感器，其磁性转子和转向柱连接块为一体，磁阻传感元件和转向小齿轮连接块为一体，当转动方向盘时，转向柱连接块和转向小齿轮连接块反向运动，即磁性转子和磁阻传感元件反向运动，因此转向力矩的大小可以被测量出来并传递给控制单元，其工作原理如图4所示。

根据不同工作状况的需要，驾驶员作用于方向盘上的力矩大小不同，由该力矩产生的驱动转向小齿轮旋转的力矩大小也不同。

汽车助力泵工作原理
汽车助力泵是一种通过液压原理来增加转向力的装置。

它的工作原理是利用泵体内缸体与转子的相对运动，将机械能转化为液压能，并将压缩气体输送到汽车转向系统中。

助力泵主要由泵体、转子、密封件、进出口阀、出口阀等部件组成。

当发动机工作时，助力泵会开始旋转，通过转子的旋转将液体吸入泵体内。

液体首先进入泵体与转子之间的空间，并将转子推动旋转。

在转子的推动下，液体被压缩，并通过出口阀进入到油管中。

液体从助力泵中被压缩后，通过油管输送到转向系统中。

当驾驶员进行转向操作时，转向阀会相应地控制液体的流动，增加转向系统内的压力。

这样，驾驶员不需要过多的力量就可以轻松地完成转向操作。

助力泵工作的关键在于液压力的增加。

液体在被压缩后，会形成高压，这种高压液体将传递到转向系统中的液压缸。

液压缸中的活塞接受液压力的作用，产生力量，将力传递给转向器。

这样一来，驾驶员只需通过转动方向盘，就能够实现车辆的转向。

总结而言，汽车助力泵通过压缩液体形成高压力，将力量传递到转向系统，从而减小驾驶员进行转向操作所需的力量。

这种液压辅助系统大大方便了驾驶员的操控，并提升了行车的安全性和舒适性。

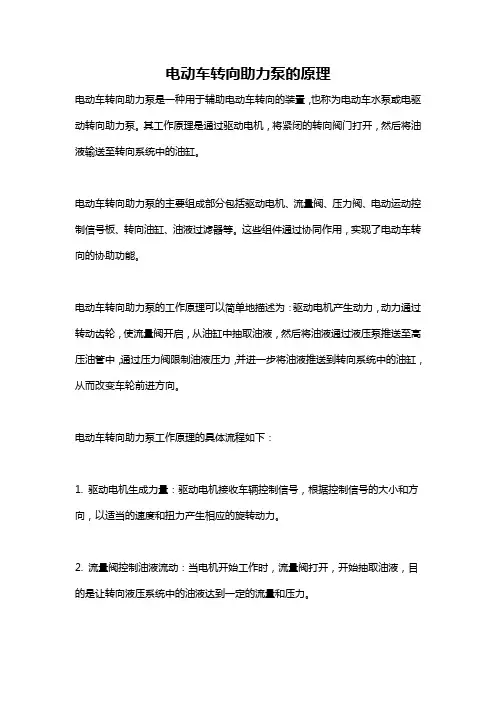

电动车转向助力泵的原理电动车转向助力泵是一种用于辅助电动车转向的装置，也称为电动车水泵或电驱动转向助力泵。

其工作原理是通过驱动电机，将紧闭的转向阀门打开，然后将油液输送至转向系统中的油缸。

电动车转向助力泵的主要组成部分包括驱动电机、流量阀、压力阀、电动运动控制信号板、转向油缸、油液过滤器等。

这些组件通过协同作用，实现了电动车转向的协助功能。

电动车转向助力泵的工作原理可以简单地描述为：驱动电机产生动力，动力通过转动齿轮，使流量阀开启，从油缸中抽取油液，然后将油液通过液压泵推送至高压油管中，通过压力阀限制油液压力，并进一步将油液推送到转向系统中的油缸，从而改变车轮前进方向。

电动车转向助力泵工作原理的具体流程如下：1. 驱动电机生成力量：驱动电机接收车辆控制信号，根据控制信号的大小和方向，以适当的速度和扭力产生相应的旋转动力。

2. 流量阀控制油液流动：当电机开始工作时，流量阀打开，开始抽取油液，目的是让转向液压系统中的油液达到一定的流量和压力。

3. 油液推送至高压油管中：抽取到的油液通过液压泵被推送至高压油管中，同时油液在电动车工作过程中被多次循环使用，油液循环的过程中也会清洗油液过滤器和防止过滤器发生堵塞。

4. 压力阀调整油液压力：当油液流入高压油管时，会受到阀门的压力限制，防止液压系统中的油液产生压力过高或压力不足。

5. 油液推送至转向系统：当油液通过压力阀限制压力后，将被推动到转向系统中的动作缸，油液的流动引起动作缸的变形，从而使转向系统发生转向。

总的来说，电动车转向助力泵是一种实现电动车转向助力的设备，其工作原理通过电动机驱动流量阀来将油液输送至转向系统中，从而实现电动车转向的目的。

电动车转向助力泵作为电动车中不可或缺的部分，在日常维护上需要注意油液的清洁和定期更换维护。

转向助力系统的组成和工作原理转向助力系统是汽车上用于辅助驾驶员调整汽车方向的装置，其目的是减轻驾驶员在转动方向盘时的用力强度。

转向助力系统主要可以分为三类：机械式液压动力转向系统、电子液压助力转向系统以及电动助力转向系统。

机械式液压动力转向系统主要由液压泵、油管、压力流量控制阀体、V型传动皮带、储油罐等部件构成。

液压泵是系统中的核心部件，它能够将发动机的动力转化为液压油的压力，从而推动转向器的运动。

在驾驶员转动方向盘时，液压泵会根据需要产生适量的液压油压力，以辅助驾驶员调整汽车的方向。

电子液压助力转向系统是在机械液压助力基础上进行改进的，它更节省能耗。

这种系统的助力部分已经不再完全依赖于发动机的动力，而是通过电子控制单元来调节液压油的流量和压力，从而调整转向器的运动。

这样一来，即使在发动机不工作时，如停车或怠速时，驾驶员仍然可以得到一定的转向助力。

电动助力转向系统（EPS）则是利用电动机产生的动力协助驾车者进行动力转向。

EPS主要由转矩转向传感器、电子控制单元、电动机、减速器、机械转向器以及蓄电池电源等部分构成。

当驾驶员转动方向盘时，转矩转向传感器会检测到转向力矩的大小和方向，并将这些信息传递给电子控制单元。

电子控制单元根据这些信息，控制电动机产生适当的助力，帮助驾驶员调整汽车的方向。

以上内容仅供参考，如需了解更多信息，建议查阅相关资料或咨询专业人士。

目录•转向助力泵的基础知识•转向助力的工作原理•转向助力泵的保养与故障诊断一、转向助力泵的基础知识1.转向助力泵的种类转向助力泵是液压转向加力装置的供能装置，其作用是将输入的机械能转换为液压能输出。

是动力转向系统的最重要部件。

2.转向助力泵的特性叶片式转向助力泵具有结构紧凑、输油压力脉动小，输油量均匀、运转平稳、性能稳定、使用寿命长等优点。

长城哈弗转向助力泵具有良好的转速、流量特性，适用于转速变化而要求泵保持恒定（特定）流量的动力转向系统。

该系列泵具有输出流量稳定、转速范围宽、压力脉动小、噪声低、体积小、重量轻、防外漏能力强等特点。

3.转向助力泵的结构二、转向助力泵的工作原理1.转向助力泵的工作原理泵在发动机的带动下工作时，叶片在离心力的作用下紧贴在定子的内表面上，工作容积由小变大，再由大变小，压缩油液，完成一次吸、压油过程。

2.动力转向系统的工作原理3.流量阀控制阀的工作原理流量控制阀打开时：1限压阀螺钉 2垫片 3钢球 4弹簧导向销 5限压阀弹簧 6节流孔在泵的出油口与出油腔之间有一量孔，当油液自出油腔以一定的速度流过量孔时，由于量孔的节流作用，量孔外侧的出油口压力低于量孔内侧出油腔的压力，油泵流量大，则量孔内外的压力差大，在油泵不工作时，在流量控制阀弹簧的作用下，滑阀处于后极限位置掩盖住泵的出油孔，当油泵工作后出油孔的油压大于控制阀弹簧的张力时，将推动流量-压力控制阀体向前运动，离开泵出油孔，油泵出油腔的油液经该孔流出油泵。

当发动机转速进一步提高后，油泵内油压也相应提高，油泵流量提高，量孔内外差也提高，使流量-压力控制阀柱塞进一步向前运动，当助力泵流量-压力增大到规定值，使柱塞两端压力差的作用力足以克服控制阀弹簧的预紧力，则进一步压缩弹簧，将滑阀柱塞向前推到露出溢流孔（进油腔）时，油泵的出油孔与溢流孔相通。

于是出油孔中的一部分油液经滑阀柱塞流入进油腔，因而经量孔输出的流量便减少，流量减少到一定值时，量孔内外两侧的压力差不足以平衡弹簧的张力，柱塞便被弹簧推下，重新切断进出油孔的通路，这样转向油泵的流量便被控制在一定的范围内。

液压助力转向机工作原理液压助力转向机是一种用液压力来辅助车辆转向的设备，它的工作原理主要是利用液压力来减轻驾驶员转向时所需的力量，从而提高驾驶的舒适性和操控性。

本文将从液压助力转向机的工作原理、结构组成和工作过程等方面进行详细介绍。

### 一、液压助力转向机的工作原理液压助力转向机采用了液压系统来实现转向助力的功能。

其主要由油泵、液压缸、阀门等组成，通过这些部件的相互协作，实现对转向的助力。

具体工作原理如下：1. 油泵工作：当驾驶员转动方向盘时，转向机中的传感器会感知到转向运动，并通过信号传递到油泵。

油泵受到信号后开始工作，将液压油送入液压系统。

2. 液压缸工作：液压油从油泵送入液压缸中，使液压缸内的活塞移动。

活塞移动时产生液压力，这个力会帮助转向系统施加一个辅助力，从而降低驾驶员转动方向盘所需的力量。

3. 阀门控制：液压助力转向机中还配备有阀门，用于控制液压油的流动方向和压力大小，根据车速、载荷等参数进行调节，确保在不同工况下都能够提供合适的转向助力。

通过以上工作原理，液压助力转向机能够实现对转向的助力，使驾驶员在转向时所需要的力量降低，大大提高了驾驶的舒适性和操控性。

### 二、液压助力转向机的结构组成液压助力转向机通常由油泵、液压缸、阀门及传感器等部件组成，具体结构组成如下：1. 油泵：负责将液压油从油箱中吸入，并将其送入液压缸中，产生液压助力。

2. 液压缸：液压缸内含有活塞，当液压油进入时，活塞运动产生液压力，从而对转向系统施加助力。

3. 阀门：用于控制液压油的流动方向和压力大小，确保提供合适的转向助力。

4. 传感器：用于感知驾驶员的转向动作，将信号传递到油泵，以控制油泵工作。

以上部件相互协作，实现对转向的助力，提高了驾驶的操控性和舒适性。

### 三、液压助力转向机的工作过程液压助力转向机在车辆转向时，会经历以下工作过程：1. 驾驶员转动方向盘：当驾驶员转动方向盘时，传感器会感知到这一转向动作，将信号传递给油泵。

液压转向助力工作原理
液压转向助力是一种利用液压系统帮助驾驶员转动汽车方向盘的技术。

它主要由转向助力泵、高压油管、转向助力缸、回油管和转向助力阀等组成。

工作原理如下：
1. 转向助力泵通过驱动皮带或齿轮与发动机相连，受动力驱动而旋转。

转向助力泵内设有一个叶轮，当转向助力泵旋转时，产生一个负压区域，吸入液压系统中的液体。

2. 高压油管将液体从转向助力泵输送到转向助力缸。

转向助力缸中有一个活塞，与传动机构相连。

3. 当驾驶员转动方向盘时，传动机构将转动信号传递给转向助力缸。

转向助力缸内的液体推动活塞移动，从而改变前轮方向。

4. 当液体从转向助力缸流出时，通过回油管和转向助力阀返回转向助力泵。

转向助力阀起到控制液压系统压力和流量的作用，确保转向助力系统运行平稳和安全。

通过以上工作原理，液压转向助力系统能够在驾驶员转动方向盘时提供额外的动力支持，降低驾驶的力度，使得转向操作更加轻松和灵活。

同时，液压系统能够根据驾驶员的转动力度和速度自动调节助力大小，提供更好的驾驶体验。

转向泵工作原理
转向泵是一种用于汽车转向系统的装置，其工作原理如下：
1. 压力稳定阶段：当转向泵启动时，其内部的液压系统会产生一定的压力。

这个压力由转向泵中的液压泵负责提供。

2. 液压供应阶段：当转向泵接收到司机的操纵信号后，它会通过液压系统将压力传递给转向系统。

具体来说，液压系统会将高压液体输送到转向齿轮箱中，从而改变车轮的方向。

3. 转向阻力感知阶段：转向泵中的转向助力装置会感知车辆的转向阻力。

根据转向阻力的大小，转向泵会自动调整输出的压力，以提供恰当的转向助力。

4. 转向助力调节阶段：转向泵通过调节液压系统中的压力，以实现转向助力的调节。

当转向阻力增大时，转向泵会提供更多的助力，以帮助司机顺利完成转向动作。

5. 限位阶段：当车辆的转向达到极限时，转向泵会通过限压阀将液压系统中的压力限制在一定的范围内。

这样可以防止转向系统过载，并保护相关部件的安全。

总之，转向泵通过液压系统提供压力和转向助力，帮助司机轻松完成转向操作。

其工作原理包括压力稳定、液压供应、转向阻力感知、转向助力调节和限位等多个阶段。
