转向助力泵结构及工作原理[1]

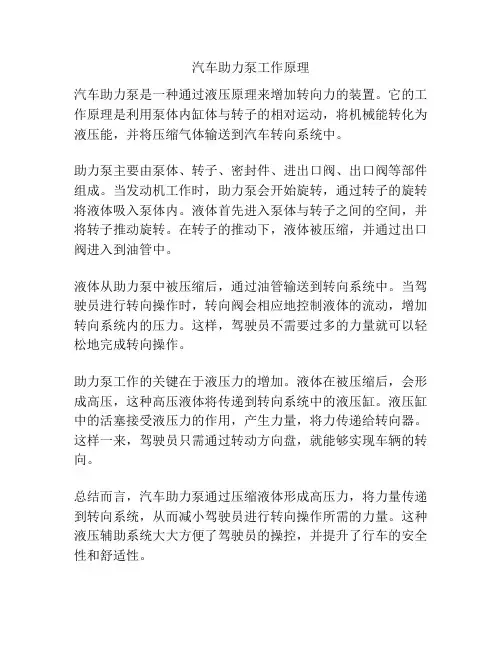

汽车助力泵工作原理
汽车助力泵是一种通过液压原理来增加转向力的装置。

它的工作原理是利用泵体内缸体与转子的相对运动，将机械能转化为液压能，并将压缩气体输送到汽车转向系统中。

助力泵主要由泵体、转子、密封件、进出口阀、出口阀等部件组成。

当发动机工作时，助力泵会开始旋转，通过转子的旋转将液体吸入泵体内。

液体首先进入泵体与转子之间的空间，并将转子推动旋转。

在转子的推动下，液体被压缩，并通过出口阀进入到油管中。

液体从助力泵中被压缩后，通过油管输送到转向系统中。

当驾驶员进行转向操作时，转向阀会相应地控制液体的流动，增加转向系统内的压力。

这样，驾驶员不需要过多的力量就可以轻松地完成转向操作。

助力泵工作的关键在于液压力的增加。

液体在被压缩后，会形成高压，这种高压液体将传递到转向系统中的液压缸。

液压缸中的活塞接受液压力的作用，产生力量，将力传递给转向器。

这样一来，驾驶员只需通过转动方向盘，就能够实现车辆的转向。

总结而言，汽车助力泵通过压缩液体形成高压力，将力量传递到转向系统，从而减小驾驶员进行转向操作所需的力量。

这种液压辅助系统大大方便了驾驶员的操控，并提升了行车的安全性和舒适性。

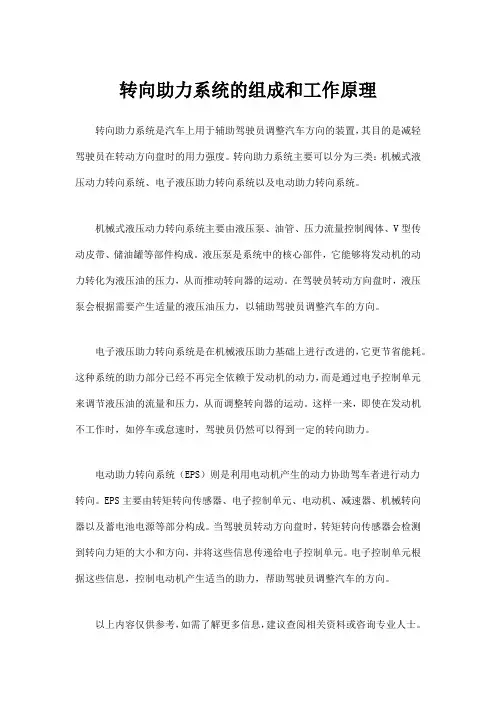

转向助力系统的组成和工作原理转向助力系统是汽车上用于辅助驾驶员调整汽车方向的装置，其目的是减轻驾驶员在转动方向盘时的用力强度。

转向助力系统主要可以分为三类：机械式液压动力转向系统、电子液压助力转向系统以及电动助力转向系统。

机械式液压动力转向系统主要由液压泵、油管、压力流量控制阀体、V型传动皮带、储油罐等部件构成。

液压泵是系统中的核心部件，它能够将发动机的动力转化为液压油的压力，从而推动转向器的运动。

在驾驶员转动方向盘时，液压泵会根据需要产生适量的液压油压力，以辅助驾驶员调整汽车的方向。

电子液压助力转向系统是在机械液压助力基础上进行改进的，它更节省能耗。

这种系统的助力部分已经不再完全依赖于发动机的动力，而是通过电子控制单元来调节液压油的流量和压力，从而调整转向器的运动。

这样一来，即使在发动机不工作时，如停车或怠速时，驾驶员仍然可以得到一定的转向助力。

电动助力转向系统（EPS）则是利用电动机产生的动力协助驾车者进行动力转向。

EPS主要由转矩转向传感器、电子控制单元、电动机、减速器、机械转向器以及蓄电池电源等部分构成。

当驾驶员转动方向盘时，转矩转向传感器会检测到转向力矩的大小和方向，并将这些信息传递给电子控制单元。

电子控制单元根据这些信息，控制电动机产生适当的助力，帮助驾驶员调整汽车的方向。

以上内容仅供参考，如需了解更多信息，建议查阅相关资料或咨询专业人士。

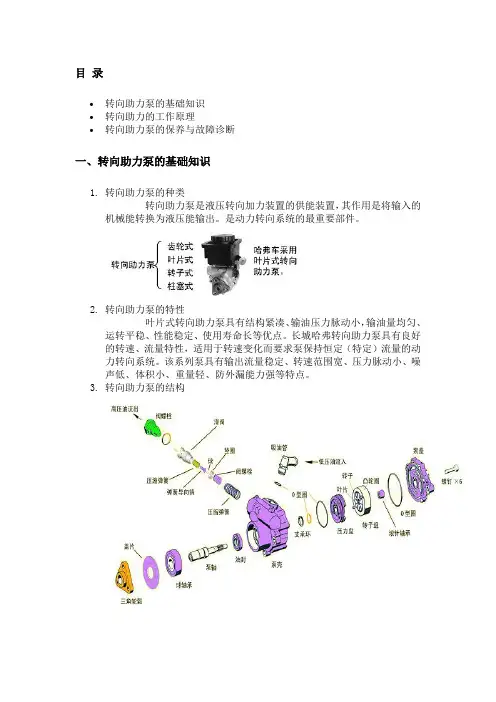

目录•转向助力泵的基础知识•转向助力的工作原理•转向助力泵的保养与故障诊断一、转向助力泵的基础知识1.转向助力泵的种类转向助力泵是液压转向加力装置的供能装置，其作用是将输入的机械能转换为液压能输出。

是动力转向系统的最重要部件。

2.转向助力泵的特性叶片式转向助力泵具有结构紧凑、输油压力脉动小，输油量均匀、运转平稳、性能稳定、使用寿命长等优点。

长城哈弗转向助力泵具有良好的转速、流量特性，适用于转速变化而要求泵保持恒定（特定）流量的动力转向系统。

该系列泵具有输出流量稳定、转速范围宽、压力脉动小、噪声低、体积小、重量轻、防外漏能力强等特点。

3.转向助力泵的结构二、转向助力泵的工作原理1.转向助力泵的工作原理泵在发动机的带动下工作时，叶片在离心力的作用下紧贴在定子的内表面上，工作容积由小变大，再由大变小，压缩油液，完成一次吸、压油过程。

2.动力转向系统的工作原理3.流量阀控制阀的工作原理流量控制阀打开时：1限压阀螺钉 2垫片 3钢球 4弹簧导向销 5限压阀弹簧 6节流孔在泵的出油口与出油腔之间有一量孔，当油液自出油腔以一定的速度流过量孔时，由于量孔的节流作用，量孔外侧的出油口压力低于量孔内侧出油腔的压力，油泵流量大，则量孔内外的压力差大，在油泵不工作时，在流量控制阀弹簧的作用下，滑阀处于后极限位置掩盖住泵的出油孔，当油泵工作后出油孔的油压大于控制阀弹簧的张力时，将推动流量-压力控制阀体向前运动，离开泵出油孔，油泵出油腔的油液经该孔流出油泵。

当发动机转速进一步提高后，油泵内油压也相应提高，油泵流量提高，量孔内外差也提高，使流量-压力控制阀柱塞进一步向前运动，当助力泵流量-压力增大到规定值，使柱塞两端压力差的作用力足以克服控制阀弹簧的预紧力，则进一步压缩弹簧，将滑阀柱塞向前推到露出溢流孔（进油腔）时，油泵的出油孔与溢流孔相通。

于是出油孔中的一部分油液经滑阀柱塞流入进油腔，因而经量孔输出的流量便减少，流量减少到一定值时，量孔内外两侧的压力差不足以平衡弹簧的张力，柱塞便被弹簧推下，重新切断进出油孔的通路，这样转向油泵的流量便被控制在一定的范围内。

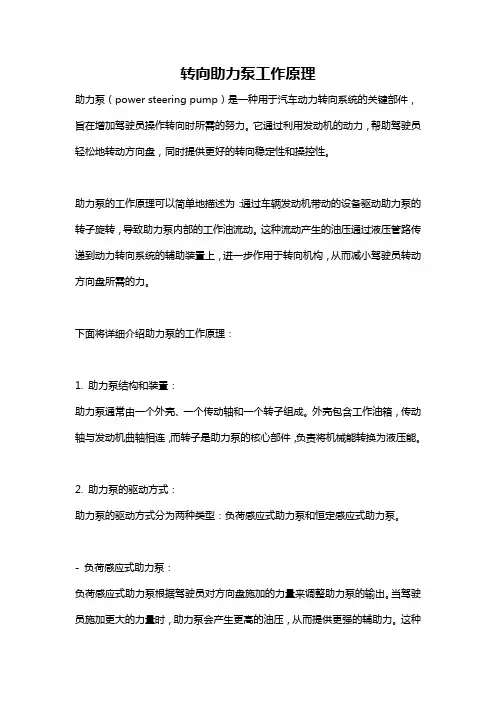

转向助力泵工作原理助力泵（power steering pump）是一种用于汽车动力转向系统的关键部件，旨在增加驾驶员操作转向时所需的努力。

它通过利用发动机的动力，帮助驾驶员轻松地转动方向盘，同时提供更好的转向稳定性和操控性。

助力泵的工作原理可以简单地描述为：通过车辆发动机带动的设备驱动助力泵的转子旋转，导致助力泵内部的工作油流动。

这种流动产生的油压通过液压管路传递到动力转向系统的辅助装置上，进一步作用于转向机构，从而减小驾驶员转动方向盘所需的力。

下面将详细介绍助力泵的工作原理：1. 助力泵结构和装置：助力泵通常由一个外壳、一个传动轴和一个转子组成。

外壳包含工作油箱，传动轴与发动机曲轴相连，而转子是助力泵的核心部件，负责将机械能转换为液压能。

2. 助力泵的驱动方式：助力泵的驱动方式分为两种类型：负荷感应式助力泵和恒定感应式助力泵。

- 负荷感应式助力泵：负荷感应式助力泵根据驾驶员对方向盘施加的力量来调整助力泵的输出。

当驾驶员施加更大的力量时，助力泵会产生更高的油压，从而提供更强的辅助力。

这种方式下，助力泵的输出与驾驶员元件（如转向力传感器）之间通过各种复杂的机械和电子装置进行控制。

- 恒定感应式助力泵：恒定感应式助力泵则是以恒定的参数工作。

它通过设定一个固定的油压输出值来稳定辅助力，不随驾驶员所施加的力量而变化。

驾驶员转动方向盘时，助力泵会提供相同的辅助力，并保持其输出恒定。

3. 助力泵的工作过程：助力泵的工作过程可分为吸油、压油和回油三个阶段。

- 吸油阶段：当发动机运转时，助力泵通过传动轴旋转。

此时，转子内部会产生压力区和真空区。

在真空区，助力泵的吸入口处产生较低的压力，使周围油液从工作油箱被抽入助力泵。

- 压油阶段：随着转子的旋转，液体会在压力区进一步压缩，从而形成高压油液。

同时，这些高压油液被送入液压管路，传递到动力转向系统中的辅助装置。

- 回油阶段：经过辅助装置产生的工作压力后，工作油流向导流阀。

转向泵工作原理转向泵是汽车转向系统中的关键零件，它起着将驾驶员的操纵转动力矩转化为液压能量的作用。

本文将介绍转向泵的工作原理和其在转向系统中的作用。

一、转向泵的结构转向泵由外壳、叶轮、套筒、前轴、后轴和密封组件等部件组成。

其中，叶轮是转向泵中最关键的部件，它通过驱动轴的转动带动叶轮旋转，产生液压能量。

二、转向泵的工作原理1. 油液进入转向泵转向泵接收供油系统提供的液压油，在泵内部形成一定的压力。

当驾驶员操纵方向盘时，液压油通过供油管道流入泵的进油口。

2. 叶轮的工作液压油进入转向泵后，首先进入泵的套筒。

套筒内设有叶轮，当液压油进入套筒时，叶轮受到液压力的作用开始旋转。

3. 压力油的产生旋转的叶轮将液压能量转化为液压压力，使液压油被抽入泵的吸入口，形成一定的压力。

这个压力油将用于驱动液压缸和其它转向系统中的液压元件。

4. 密封的作用转向泵内部设有各种密封件和密封环，确保液压油在运行过程中不会泄漏。

这些密封件和密封环承受着较大的压力，因此，它们的质量和密封性能直接影响到转向泵的工作效果。

5. 转向系统的工作转向泵通过产生液压能量，将驾驶员的操纵力矩转化为液压压力，从而驱动液压缸，实现车辆的转向动作。

当驾驶员转动方向盘时，转向泵会根据驾驶员的操纵力矩的大小和方向，自动调整液压油的压力和流量，从而精确控制转向系统的工作。

三、转向泵的维护与保养转向泵作为汽车转向系统的关键组件，在使用过程中需要进行定期的维护和保养，以确保其正常工作和延长使用寿命。

以下是一些维护和保养的要点：1. 定期更换液压油：液压油是转向泵工作的动力源，因此定期更换液压油是确保转向泵正常工作的关键。

根据汽车制造商的建议，一般建议每隔一定的里程数或时间更换液压油。

2. 检查密封件和密封环：转向泵内部的密封件和密封环承受着较大的压力，使用一段时间后可能会出现老化或磨损的情况。

因此，定期检查密封件和密封环的情况，并及时更换损坏或老化的部件，以确保转向泵的密封性能。

液压助力转向机工作原理液压助力转向机是一种用液压力来辅助车辆转向的设备，它的工作原理主要是利用液压力来减轻驾驶员转向时所需的力量，从而提高驾驶的舒适性和操控性。

本文将从液压助力转向机的工作原理、结构组成和工作过程等方面进行详细介绍。

### 一、液压助力转向机的工作原理液压助力转向机采用了液压系统来实现转向助力的功能。

其主要由油泵、液压缸、阀门等组成，通过这些部件的相互协作，实现对转向的助力。

具体工作原理如下：1. 油泵工作：当驾驶员转动方向盘时，转向机中的传感器会感知到转向运动，并通过信号传递到油泵。

油泵受到信号后开始工作，将液压油送入液压系统。

2. 液压缸工作：液压油从油泵送入液压缸中，使液压缸内的活塞移动。

活塞移动时产生液压力，这个力会帮助转向系统施加一个辅助力，从而降低驾驶员转动方向盘所需的力量。

3. 阀门控制：液压助力转向机中还配备有阀门，用于控制液压油的流动方向和压力大小，根据车速、载荷等参数进行调节，确保在不同工况下都能够提供合适的转向助力。

通过以上工作原理，液压助力转向机能够实现对转向的助力，使驾驶员在转向时所需要的力量降低，大大提高了驾驶的舒适性和操控性。

### 二、液压助力转向机的结构组成液压助力转向机通常由油泵、液压缸、阀门及传感器等部件组成，具体结构组成如下：1. 油泵：负责将液压油从油箱中吸入，并将其送入液压缸中，产生液压助力。

2. 液压缸：液压缸内含有活塞，当液压油进入时，活塞运动产生液压力，从而对转向系统施加助力。

3. 阀门：用于控制液压油的流动方向和压力大小，确保提供合适的转向助力。

4. 传感器：用于感知驾驶员的转向动作，将信号传递到油泵，以控制油泵工作。

以上部件相互协作，实现对转向的助力，提高了驾驶的操控性和舒适性。

### 三、液压助力转向机的工作过程液压助力转向机在车辆转向时，会经历以下工作过程：1. 驾驶员转动方向盘：当驾驶员转动方向盘时，传感器会感知到这一转向动作，将信号传递给油泵。

方向助力泵的作用一、引言方向助力泵是汽车液压转向系统中的重要组成部分，它的作用是为了帮助驾驶员轻松地控制车辆的转向。

随着汽车技术的不断发展，方向助力泵的种类和功能也在不断地提升和完善。

二、方向助力泵的基本原理方向助力泵主要由泵体、叶轮、前盖、后盖和轴等部分组成。

当驾驶员转动方向盘时，方向助力泵会感应到这个信号，并且通过叶轮运动产生高压油液，将高压油液输送到液压缸中，从而使车辆转向。

三、方向助力泵的分类1.机械式方向助力泵：机械式方向助力泵是一种利用传统机械结构来实现转向辅助功能的装置。

它具有结构简单、可靠性高等特点。

2.电子式方向助力泵：电子式方向助力泵是一种采用电子技术控制系统来实现转向辅助功能的装置。

它具有响应速度快、精度高等特点。

3.液压式方向助力泵：液压式方向助力泵是一种利用液压系统来实现转向辅助功能的装置。

它具有功率大、效率高等特点。

四、方向助力泵的作用1.减轻驾驶员的转向负担：通过方向助力泵提供的转向辅助功能，可以有效地减轻驾驶员在转弯或者调整车辆行驶方向时所需要的力量，从而降低驾驶员的疲劳程度，提高行车安全性。

2.提高汽车转弯灵活性：由于方向助力泵能够在短时间内快速响应驾驶员的控制信号，并且输出高压油液，因此可以使汽车在转弯时更加灵活、敏捷。

3.保护汽车悬挂系统：由于汽车悬挂系统需要承受大量的冲击和振动，如果没有方向助力泵提供的转向辅助功能，那么就会对悬挂系统造成很大的损害。

4.降低油耗和排放：由于方向助力泵能够有效地减轻驾驶员在转弯时所需要的力量，因此可以降低汽车的油耗和排放。

五、方向助力泵的维护1.定期更换液压油：液压油是方向助力泵正常工作的重要保障，因此需要定期更换。

2.注意清洁：方向助力泵通常会被安装在车辆底盘下面，容易受到灰尘、泥土等物质的侵蚀，因此需要定期清洁。

3.注意保养：方向助力泵内部有很多精密零件，需要定期进行保养和检查。

六、总结方向助力泵是汽车液压转向系统中不可或缺的重要组成部分。

液压转向助力工作原理
液压转向助力是一种利用液压系统帮助驾驶员转动汽车方向盘的技术。

它主要由转向助力泵、高压油管、转向助力缸、回油管和转向助力阀等组成。

工作原理如下：
1. 转向助力泵通过驱动皮带或齿轮与发动机相连，受动力驱动而旋转。

转向助力泵内设有一个叶轮，当转向助力泵旋转时，产生一个负压区域，吸入液压系统中的液体。

2. 高压油管将液体从转向助力泵输送到转向助力缸。

转向助力缸中有一个活塞，与传动机构相连。

3. 当驾驶员转动方向盘时，传动机构将转动信号传递给转向助力缸。

转向助力缸内的液体推动活塞移动，从而改变前轮方向。

4. 当液体从转向助力缸流出时，通过回油管和转向助力阀返回转向助力泵。

转向助力阀起到控制液压系统压力和流量的作用，确保转向助力系统运行平稳和安全。

通过以上工作原理，液压转向助力系统能够在驾驶员转动方向盘时提供额外的动力支持，降低驾驶的力度，使得转向操作更加轻松和灵活。

同时，液压系统能够根据驾驶员的转动力度和速度自动调节助力大小，提供更好的驾驶体验。
