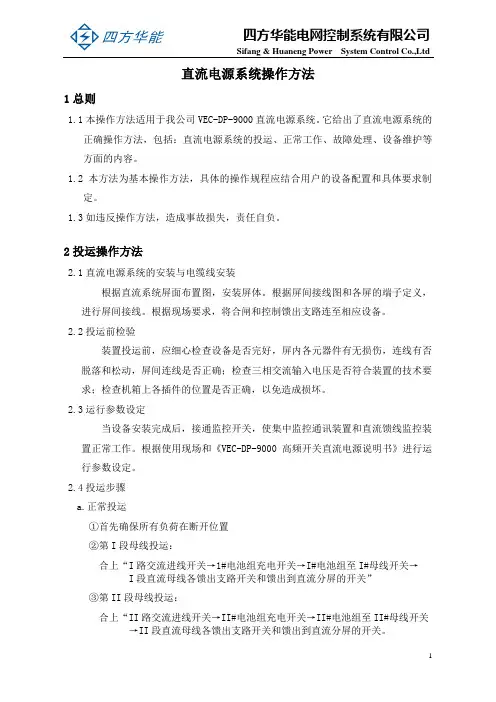

直流电源系统操作方法1总则1.1本操作方法适用于我公司VEC-DP-9000直流电源系统。
它给出了直流电源系统的正确操作方法，包括：直流电源系统的投运、正常工作、故障处理、设备维护等方面的内容。
1.2本方法为基本操作方法，具体的操作规程应结合用户的设备配置和具体要求制定。
1.3如违反操作方法，造成事故损失，责任自负。
2投运操作方法2.1直流电源系统的安装与电缆线安装根据直流系统屏面布置图，安装屏体。
根据屏间接线图和各屏的端子定义，进行屏间接线。
根据现场要求，将合闸和控制馈出支路连至相应设备。
2.2投运前检验装置投运前，应细心检查设备是否完好，屏内各元器件有无损伤，连线有否脱落和松动，屏间连线是否正确；检查三相交流输入电压是否符合装置的技术要求；检查机箱上各插件的位置是否正确，以免造成损坏。
2.3运行参数设定当设备安装完成后，接通监控开关，使集中监控通讯装置和直流馈线监控装置正常工作。
根据使用现场和《VEC-DP-9000高频开关直流电源说明书》进行运行参数设定。
2.4投运步骤a.正常投运①首先确保所有负荷在断开位置②第I段母线投运：合上“I路交流进线开关→1#电池组充电开关→I#电池组至I#母线开关→I段直流母线各馈出支路开关和馈出到直流分屏的开关”③第II段母线投运：合上“II路交流进线开关→II#电池组充电开关→II#电池组至II#母线开关→II段直流母线各馈出支路开关和馈出到直流分屏的开关。
b.关闭系统：①第I段母线关闭关断各馈出支路开关。
关断I#电池组至I#母线开关关断I路交流进线开关关断I#电池组充电开关②第II段母线关闭关断各馈出支路开关。
关断II#电池组至II#母线开关关断II路交流进线开关关断II#电池组充电开关c.放电操作①第一组电池在正常运行状态下放电：断开“I#电池组充电开关”→合上“I#充电机至I#母线开关”→断开“I#电池组至I#母线开关”→合上“I#电池组放电开关”②第二组电池在正常运行状态下放电：断开“II#电池组充电开关”→合上“II#充电机至I#母线开关”→断开“II#电池组至I#母线开关”→合上“II#电池组放电开关”③放电后恢复电池组充电第一组电池放电后恢复充电断开“I#电池组放电开关”→合上“I#电池组至I#母线开关”→断开“I#充电机至I#母线开关”→合上“I#电池组充电开关”第二组电池放电后恢复充电断开“II#电池组放电开关”→合上“II#电池组至I#母线开关”→断开“II#充电机至I#母线开关”→合上“II#电池组充电开关”3正常工作操作方法3.1该直流系统采用全智能型控制，正常运行时无需人工参与。
欢迎使用本公司电源产品请务必仔细阅读《用户操作手册》以便于用户更加快捷、安全地操作该设备直流电源用户操作手册本手册提供给使用者产品参数、选型、安装、故障诊断及排除、日常维护的相关注意事项及指导。
为了确保正确地安装及操作本电源，请在使用之前，认真阅读本手册，并请妥善保存以备后用。
设备配套客户请将此手册随设备交由该电源的最终使用者。
◆开箱时，请认真核对本机铭牌的型号及额定值是否及您的订货一致。
箱内含您订购的机器、钥匙、产品合格证、用户操作手册、保修卡等。
◆开箱后，请检查产品在运输过程中是否有破损现象。
若发现有某种遗漏或损坏，请速及本公司或您的供货商联系解决◆对于初次使用本产品的用户，应先认真阅读本手册。
若对一些功能及性能方面有所疑惑，请咨询我公司的技术支持人员，以获得帮助，对正确使用本产品有利。
◆由于致力于直流电源的不断改善，因此本公司所提供的资料如有变更，恕不另行通知。
禁止对本手册内容的全部或任何部份进行未经授权的转换或复制。
本公司已尽可能地保证本册中包含的内容正确无误，如发现有任何错误或遗漏，请及制造商或经销商联系。
本公司对由于未按此手册要求操作而引起的任何直接或间接的损失将不承担任何责任。
电源编号为本公司记录档案代码，用户务必妥善保存，以便我们做好售后服务工作。
本手册使用以下符号表示重要信息，应遵照由这些符号指出的说明进行操作。
如果忽略此指示，则可能会由于不正确的操作，而造成个人伤害或重伤至死亡的情况。
必须遵守此符号中的说明进行操作。
如果忽略此指示，则可能会由于不正确的操作，而造成个人伤害或设备损坏的情况。
必须遵守此符号中的说明进行操作。
安全及注意事项为了保障操作者的人身安全，请务必在操作电源时注意以下事项电源在损坏或者有缺失器件的情况下，请不要使用。
存在造成人身安全或引发严重事故的隐患。
电源不可安装在周围有纤维、纸片、木屑以及金属屑的环境，存在损坏电源以及引发重大事故的风险。
为了保障电源可靠运行，距离电源50cm范围内不能存在阻碍电源通风散热的遮挡物。
直流电源供应器操作规程范本一、目的本操作规程旨在确保直流电源供应器的安全运行和正常使用，保障人员的安全和设备的可靠性。
二、适用范围本规程适用于所有使用直流电源供应器的人员。
三、操作步骤1. 准备工作a. 检查直流电源供应器的运行状态和接线是否正常。
b. 检查电源输入线路是否连接可靠，并确保接地良好。
c. 检查设备的工作环境是否符合要求，如温度、湿度等。
2. 打开电源a. 按下电源开关，确保电源供应器的输出电压为零。
b. 根据需要，设置所需的输出电压和电流。
3. 连接设备a. 将电源输入线连接到设备的输入端口。
b. 确保所有连接牢固可靠，并防止任何电源短路。
4. 启动设备a. 检查设备所有开关是否处于关闭状态。
b. 逐个启动设备的开关，确保设备正常运行。
c. 监控设备的工作状态，确保设备正常运行和输出电压、电流的稳定。
5. 关闭设备a. 首先关闭设备上的所有开关。
b. 断开设备与电源供应器的连接。
c. 断开电源输入线路，关闭电源供应器的输出。
6. 关闭电源a. 按下电源开关，确保直流电源供应器完全断电。
b. 等待电源指示灯熄灭后，确认电源已完全关闭。
四、注意事项1. 严禁擅自改动直流电源供应器的内部结构和参数设置。
2. 在操作过程中，不得超过直流电源供应器的额定电流和电压范围。
3. 如发现任何异常情况，如电源供应器异常噪音、烧焦味道等，应立即停止使用并向维修人员报告。
4. 在操作过程中，注意防止触摸设备和电源线等导电部件，以免发生触电事故。
5. 在操作过程中，严禁将有液体的容器或金属物品放置在直流电源供应器附近，以防发生短路或其他安全事故。
6. 操作完毕后，应将所有开关恢复到关闭状态，并及时断开电源。
五、紧急情况应急措施1. 如发生火灾，应立即切断电源并使用灭火器扑灭火源。
2. 如发生人员触电，应立即切断电源，并进行急救处理，并及时向相关人员报告。
六、记录与报告1. 每位操作人员应记录每次使用直流电源供应器的时间、操作步骤和相关数据。
HYD-GZDW智能高频开关直流电源系统技术手册HYD V2.4主编: 张凯刘仁虎主审: 丁勇批准:周告华深圳市汇业达通讯技术有限公司HYD-GZDW智能高频开关电力操作电源系统合作技术指导书深圳市汇业达通讯技术有限公司版权所有,保留一切权利。
在没有得到本公司书面许可时,任何单位和个人不得擅自摘抄、复制本书的一部分或全部,不得以任何形式(包括资料和出版物进行传播。
内容如有改动,恕不另行通知。
Copyright © by Shenzhen Huiyeda Communication Technology Co., Ltd.All right reserved.The information in this document is subject to change without notice. No part of thisdocument may in any form or by any means (electronic, mechanical, micro-copying,photocopying, recording or otherwise be reproduced, stored in a retrieval systemor transmitted without prior written permission from Shenzhen HuiyedaCommunication Technology Co., Ltd.深圳市汇业达通讯技术有限公司地址:深圳市宝安区观澜环观南路高新技术产业开发区泰豪科技园总机:0755-********传真: 0755-********邮编:518110网址:Email: huiyeda@客服电话:0755-******** 27521325 138********手册导读内容介绍本手册较为详细地介绍了我公司生产的HYD-GZDW系列电力操作电源系统的功能、组成及各功能部件,如充电模块、监控模块、监控单元等部件的原理、功能、结构、外部接口定义和设计要求等内容,同时对系统组成及选型方案作了介绍。
目录第一章产品简介及特点 (3)第二章技术规格 (4)2.1 主要技术规格 (4)2.2 补充特性 (6)2.3 M88系列电源尺寸图 (6)第三章快速入门 (8)3.1前后面板描述 (8)3.2预先检查 (9)3.3 如果电源不能启动 (9)3.4 电源把手的调节方法 (10)3.5 电源上架安装 (11)第四章面板操作 (12)4.1键盘安排 (12)4.2 前面板操作介绍 (13)4.3 电压设定操作 (14)4.4 电流设定操作 (14)4.5 存取操作 (14)4.6 菜单操作 (15)4.6.1 菜单描述 (15)4.6.2菜单功能 (18)4.7输出开/关操作 (21)4.8远端测量功能 (21)4.9毫欧表功能 (22)4.10电压表功能 (22)第五章远端操作模式 (24)5.1 M131通讯转换接口 (24)5.2 电源与PC间的通讯 (25)第六章SCPI通信协议 (27)6.1 SCPI命令概述： (27)6.2 常用相关命令描述： (27)6.2.1 基本命令（IEEE-488.2 公用命令集） (27)6.2.2 M8800所指定的命令 (27)6.2.3 量测命令 (29)6.2.4设置命令 (30)6.2.5 顺序操作（LIST）相关命令 (32)第一章产品简介及特点M88系列电源是在普通实验室可编程电源基础上拔高设计的新一代产品。
本系列产品配备通讯接口，具有超快上升沿速度（M8811电源的上升速度可小于10mS，M8851电源的上升速度可小于20mS）。
M88系列电源兼具桌上型和系统型的特性，可任意搭配其他仪器，集成为特殊功能的测试系统，以完成不同场合下的测量需求。
可通过面板键盘编辑程序，兼具电压表，欧姆表的功能，给用户的使用带来极大的方便，是普通可编程电源的换代产品，具有极高的性价比优势。
本电源具有以下特点：•低纹波和低噪音•超高分辨率及精度0.1mV/0.01mA•内置高精度五位半电压表和毫欧姆表•支持高精度和动态编程输出•高亮度、真空VFD显示屏,双排四路同时显示•根据温度变化，无极伺服，智能风扇系统•支持远端电压补偿，多数据存储•支持外部触发输入、输出•开机自检，软件校正，标准仪器架设计•支持GPIB/RS232/RS485/USB通讯第二章技术规格2.1 主要技术规格M881X系列电源技术规格表M885X系列电源的技术规格表2.2 补充特性状态存储器容量：50组操作状态建议校准频率：1次/年交流电源输入等级(可以通过电源后面板上的切换开关进行选择)Option Opt.01: 220VAC ±10%, 47 to 63 HzOption Opt.02: 110 VAC ±10%, 47 to 63 Hz散热方式：强制风冷操作环境温度：0 to 40 °C储存环境温度：-20 to 70 °C.使用环境：室内使用设计，污染等级2级，最大湿度95%2.3 M88系列电源尺寸图M881X系列的尺寸为214mmW x 108mmH x 365mmD，请参看下列尺寸图：图2.1 M881X电源尺寸图M885X系列的尺寸为428mmW×103.5mmH×453.5mmD，请参看以下尺寸图：图2.2 M885X电源尺寸图第三章快速入门本章将简单介绍M88系列电源的外观及基本功能，让您快速认识M88系列电源。
RT-XZDW03（S03）直流电源系统用户手册深圳市润海通科技有限公司*说明：此说明为本公司直流配电屏标准配置及结构尺寸，非标产品请以实物为准！为客户提供全方位的技术支持，客户可直接与公司总部联系。
如果本说明后续内容有所变更，恕不另行通知。
产品信息版本：20160401-V-1.0内容介绍本手册介绍了一体化直流电源小系统的组成、安装、调测、日常使用维护及故障的应急处理。
读者对象本手册适合下列人员阅读:工程设计人员、设备安装人员、设备维护人员.安全注意事项在开始操作之前，请仔细阅读操作指示、注意事项，以减少意外的发生。
产品及产品手册中的“小心、注意、警告、危险”事项，并不代表所遵守的所有安全事项，只作为各种操作安全注意事项的补充。
因此，负责产品安装、操作的人员必须经严格培训，掌握系统正确的操作方法及各种安全注意事项后方可进行设备的各项操作。
在进行本公司产品、设备的各项操作时，必须遵守相关行业的安全规范，严格遵守相关设备注意事项和特殊安全指示。
目录第一章概述 (3)第二章 S03一体化直流电源系统 (4)2.1 S03系统配置 (4)2.2 S03的技术性能 (4)2.2.1 基本工作原理 (4)2.2.2 性能指标 (5)A 一体式安装说明 (6)B 分体式（散件）安装说明 (7)2.3 S03系统的安装 (9)2.3.1 主机箱与外部的电气连接 (10)2.3.2 安装检查 (13)第三章监控模块 (13)3.1监控模块的外观 (13)3.2监控模块技术性能 (14)3.3监控模块的功能 (14)3.3.1 监控单元与上位机的通信功能 (14)3.3.2 控制功能 (14)3.3.3 检测功能 (15)3.3.4 其它功能 (15)3.4 监控模块的安装 (15)3.5 监控模块工作环境要求 (15)3.6 监控模块的维护与操作 (165)第四章充电模块 (13)4.1充电模块的外观及操作按键 (13)4.2充电模块的技术性能 (14)4.3包装维护 (14)第五章 XZDW03直流系统 (22)5.1 XZDW03直流系统的外观 (22)5.2 XZDW03直流系统的技术指标 (22)5.3 XZDW03直流系统的工作环境要求 (24)5.4 XZDW03直流系统的说明与维护 (24)5.4.1 XZDW03系统电气原理 (24)5.4.2 系统安装 (24)5.4.3 系统的使用与维护注意事项 (25)第一章概述S03一体化直流电源小系统是公司集多年开发和网上运行经验设计的新一代高可靠、高性能的电力直流电源系统，适用于DC220V/110/48V，电池容量为65AH及以下直流电源系统。
HPS48450/50智能高频开关电源系统用户手册深圳市汇业达通讯技术有限公司HPS48450/50智能高频开关电源系统用户手册深圳市汇业达通讯技术有限公司为客户提供全方位的技术支持，客户可与就近的深圳市汇业达通讯技术有限公司办事处或客户服务部联系，也可直接与公司总部联系。
深圳市汇业达通讯技术有限公司地址：深圳市南山区马家龙工业区园艺路28栋3楼邮编：518052公司网址：E-mail：huiyeda@版权声明深圳市汇业达通讯技术有限公司版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
Copyright by Shenzhen Huiyeda communication technology Co.,Ltd.All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Shenzhen Huiyeda communication technology Co.,Ltd.内容介绍本手册介绍了HPS48450/50智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。
1.1主要技术规格和技术指标1.1.1电气数据⑴交流输入电压：单相220V±10%，频率45-65Hz⑵直流输出电压：110V⑶直流输出电流：10-15A⑷蓄电池容量：10-65Ah⑸蓄电池规格：密封铅酸蓄电池。
1.1.2机械数据屏体尺寸：高×宽×深1660×800×600mm3重量：约290kg1.1.3技术指标:⑴稳压精度: ≤1%⑵稳流精度: ≤1%⑶纹波系数: ≤1%⑷控制母线电压波动范围: ≤5%⑸充电机直流输出电压范围: 0-150V1.2使用条件⑴工作环境温度：－10℃～40℃⑵空气相对湿度：≤85%⑶海拔高度不超过1000米；⑷无爆炸、易燃气体、尘埃及各种化学腐蚀性气体的地主；⑸无剧烈震动和冲击的地方。
1.3功能特点及适用范围可编程控制器（PLC）型全自动直流屏，充分利用软件模块、软继电器等功能，大量减少了中间继电器（硬件）的使用，简化了控制、执行机构，使系统具有硬件少，功能多的特点，提高了系统的可靠性。
主要软件块有：⑴电池恒流充电的PID调节；⑵电池恒压充电的PID调节；⑶电池自动均衡充电的PID调节；⑷电池容量监测；⑸直流输出自动调压（硅堆投切）控制；⑹充电机输出电流限制；⑺电池充电电流限制；⑻电池电压过压限制；⑼充电曲线选择并计算（选用）；⑽充电电流及电压按环境温度自动补偿（选用）；⑾交流失电再恢复供电时的软启动功能；⑿系统硬件、软件自诊断及故障报警功能；⒀数字滤波；⒁抗干扰及自恢复处理；⒂通信及打印机处理模块（选用）。
主要特点是：⑴智能化管理常规直流屏对蓄电池只能进行充电和浮充电，而可编程控制器（PLC）型直流屏除具有常规直流屏的基本功能外，还具有对电池容量的实时监测和自动补充电、自动均衡充电以及恒流恒压的自动转换、电池温度自动补偿等功能。
在充电过程中，根据监测的电池容量，在不同的充电阶段，自动调整充电电流。
使蓄电池能够充分的存贮能量，并可延长其活性物质的寿命。
直流柜技术规范书工程项目：所2008年07 月1说明1．1 投标人提供的设备的技术规范，应与标书文件中规定的要求一致。
在规范书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。
1．2 如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。
偏差必须清楚地表示在投标文件中的“差异表”中。
1．3 标准规范书中所有设备、备品备件，除本规范中规定的技术要求和参数外，其余均遵照现行的有关国家标准。
规范书所列标准与国家标准有矛盾时，按较高标准执行。
2气象特征与环境条件2.1 海拔高度不超过1000m2000m2.2 最大月平均相对湿度 90％2.3 最大日平均相对湿度 95％2.4 最高环境温度 40℃50℃2.5 最低环境温度–5℃2.6 最大风速 35m／s（离地10m处10分钟内的最大平均值）2.7 地震烈度 7度3技术条件3．1 系统组成直流系统由全密封免维护铅酸蓄电池、高频开关电源充电装置、电源监控系统、等组成。
直流系统主接线采用单母线接线，动母与控母分开，有降压装置。
直流系统电压：220V3．2 充电浮充电装置充电浮充电装置采用 n＋ 1台高频开关电源模块并联组成，其中一台模块作热备用，运行中任一模块故障，系统发故障信号，备用模块自动投入运行，故障模块退出，并可带电拔插更换，整个过程不应影响系统运行。
电源模块的参数要求如下：3.2.1 交流输入： AC 380V士15％ 50HZ土10％3.2.2 直流输出：额定电压：220V，额定电流:40A3.2.3 稳压精度：≤土0.5%3.2.4 稳流精度：≤±0.5%3.2.5 纹波系数（阻性负载）：≤±0.1%3.2.6 音响噪声：≤45dB3.2.7 效率：≥90%94%3.2.8 冷却方式：风冷3.2.9 通讯方式：具有RS－232或RS－485或RS－422串行口，MODEM通信接口。
主监控PM4使用说明书深圳市汇业达通讯技术有限公司PM4触摸屏主监控PM4触摸屏主监控硬件说明1 基本原理框图PM4主监控原理框图2 技术参数供电电压： 80VDC – 320VDC显示器：320 * 240 点阵液晶操作接口：触摸屏通讯口：上位机通讯RS232/RS485接口；单元通讯RS485接口3 接口说明改变上位机通讯方式，需要打开监控单元后盖，改变JP1跳线。
RS232接线时，一端的RX（TX）引脚与另一端的TX（RX）引脚相接，GND引脚对接。
RS485接线时，一端的485A（485B）引脚与另一端的485A（485B）引脚相接。
4 结构与安装开孔安装尺寸：222mm(W)*117mm(H)安装说明：先将主监控插入面板开孔内，从面板后面用L型压条固定。
PM4触摸屏主监控操作说明 1 前面板图2 按键功能定义点触触摸屏相应的区域，即可完成信息查询及系统操作。
3 基本操作说明接口采用触摸屏操作，在提示位置点击可进入相应操作。
公司信息 系统上电时，显示公司徽标、公司基本信息以及时间、日期，点击屏幕进入主信息页显示，如不点击2分钟后自动进入主信息页显示。
主窗信息 显示系统状态（正常或故障）和两段母线参数，两组电池信息,但具体显示内容由系统配置决定，只有在系统配置中设置后才能显示。
若系统出现故障，则屏幕左下角系统状态显示为“系统故障”，同时配有声音告警。
直接点触“故障”处可查询到当前故障信息。
在主窗信息页点击“菜单”选项可进入主菜单页面，点击“返回”进入公司信息页。
主菜单点击相应的菜单可分别进入“信息查询”、“系统配置”、“系统设置”、“系统操作”、“放电计量”五个功能窗口，点击“返回”回到主信息页。
在信息查询菜单中点击相应条目可查询相应系统的工作参数和系统的设置资料；包括“当前信息”、“当前故障”、“设置信息”、“操作信息”、“电池巡检”、“绝缘检测”、“配置信息”、“历史故障”八个查询选项供用户查询；点击“返回”回到主菜单页。
深圳市汇业达通讯技术有限公司产品技术手册深圳市汇业达通讯技术公司文档编号版本密级共 8 页HYD-T410-A10 1.0 公开电池巡检单元(PM3B)产品技术手册深圳市汇业达通讯技术有限公司版权所有汇业达公司,保留所有权利并对所述信息保留解释权修订记录日期修订版本修订内容描述修订人注意事项：本手册包含重要的安全措施和正确使用产品的信息，以避免事故发生，确信在使用该产品之前仔细阅读该手册。
本手册的所有著作权都归汇业达通讯技术有限公司所有，事先未经”汇业达”的许可,不得将本手册的全部或部分散布、出借等方式转让给第三者。
不得随意复制或翻译此手册进行商业活动。
本手册的所有内容是通过本公司细心编写，如有任何印刷错漏或排版错误望广大用户谅解。
当涉及内容有所改变时，恕不另行通知。
目录一、概述 (4)二、监控单元技术指标 (4)三、PM3B结构图 (4)1.PM3B电池巡检单元接口说明 (5)四、功能说明 (6)4.1硬件说明 (6)4.1.1PM3B基本原理框图 (6)4.1.2PM3B技术参数 (6)五、PM3B电池巡检单元功能说明 (6)1.通讯功能部分： (6)2.模拟量采集转换部分： (7)3.单元设置检测； (7)4.保护功能： (7)5.故障报警功能 (7)六、软件保证产品可靠性所采取措施 (7)附：售后服务体系 (8)一、 概述PM3B 主要通过对模块继续地址的设置，来进行对系统内各路数据的采集、与各开关量的检测管理，进而将结果信息传送给主监控，作为主监控处理的依据。
完成系统电压、电流量的数据统计。
二、 监控单元技术指标序号 技术指标产品型号备注PM3B1 电流电压输入输入额定电压220V2 电压变化范围 80VAC-3VAC3 电压测量精度 1%4 电流测量精度 1%5 温度温度测量精度 2%6 可闻噪声 ≤45db7 电池测量路数 56路8 电流测量路数 1路9 温度测量路数 2路10 工作环境温度 -10℃ -- 50℃ 11 存储环境温度 -40℃～70℃12 过温保护自动关机 85℃ 13 过温保护自动恢复70℃ 14 相对湿度 5%-92%15 海拔高度 2000m 以下，超过2000m 需进行功率器件16 模块尺寸53(D)mm×215(W)mm×106 (H)mm17 面板尺寸 196(W)mm×106(H)mm18 电源模块重量 1Kg19 通讯口隔离RS485通讯 20 模块四遥功能遥测电压、电流21遥信开/关机状态、故障类型三、 PM3B 结构图1. PM3B 电池巡检单元接口说明接口序号 接口定义 接口说明J1 工作电源 1—电源正 3—电源负（80－320V DC ） J2 电池电压输入 01-07节电池电压输入（1脚为电池负） J3 电池电压输入 08-16节电池电压输入（1脚为第8节电池正） J4 电池电压输入 17-23节电池电压输入（1脚为第17节电池负）J5 电池电压输入24-32节电池电压输入（1脚为第24节电池正）J6 电池电压输入 33-39节电池电压输入（1脚为第33节电池负） J7 电池电压输入 40-48节电池电压输入（1脚为第40节电池正）J8 电池电压输入 49-56节电池电压输入（1脚为第49节电池负） J9 电池温度1 1—温度传感器正 2—信号 3—温度传感器公共端 J10 电池温度2 1—温度传感器正 2—信号 3—温度传感器公共端 J11 RS485 1—485A ， 2—485BJ12 电池电流监控 1—电流传感器正 2—电流传感器负 3—信号输出 4—公共端 LED 指示灯 工作指示灯（闪烁工作正常） SW1地址选择00：电池巡检单元1 01：电池巡检单元2 10：电池巡检单元3 11：电池巡检单元4J2、J4和J5上有交流电压，维修时要先切断两路交流输入后方可进行，以确保安全 J3上有直流高压，维修操作时应注意安全 开关量监测要求输入为常开无源故障接点交流电流检测使用交流互感器，输出直接接入测量端 PM3B 单元接线说明电池巡检采样时J3端子最后一个接点及J4端子第一个接点相连，以保证第17节电池的采样。
