模电课件放大电路的频率响应

讨论一：讨论一：时间常数分析 ' 分别考虑C1、C2、Ce、C π所确定的截止频率。

C2、Ce短路，C π开路，求出短路， ' 开路， C1、Ce短路，C π开路，求出短路， '开路， C1、C2短路， C 短路， ' 开路，开路，求出πτ 1 = ( Rs + Rb1 ∥ Rb2 ∥ rbe C1 τ2 = ( Rc + RL C2 rbe + Rs ∥ Rb1 ∥ Rb2 τ e = ( Re ∥ C e 1+ β C1、 C2、 Ce短路，求出短路， ' π ' τ C = [ rb'e ∥ ( rbb' + Rs ∥ Rb1 ∥ Rb2 ] Cπ讨论一：讨论一：电压放大倍数分析τ 1 = ( Rs + Rb1 ∥ Rb2 ∥ rbe C1 τ 2 = ( Rc + RL C2 rbe + Rs ∥ Rb1 ∥ Rb2 τ e = ( Re ∥ C e 1+ β ' π f L1 = 1 (2πτ 1 f L2 = 1 (2πτ 2 f L3 = 1 (2πτ e f H = 1 (2 πτ C ' π很小！很小！ ' τ C = [ rb'e ∥ ( rbb' + Rs ∥ Rb1 ∥ Rb2 ] Cπ j3 f 3 f L1 f L2 f L3 & & Au = Aum ⋅ (1 + jf f L1 (1 + jf f L2 (1 + jf f L3 (1 + jf f H讨论二已知某放大电路的幅频特性如图所示，特性如图所示，讨论下列问题： & Au = ? 1. 该放大电路为几级放大电路该放大电路为几级放大电路? 2. 耦合方式耦合方式?3. 在 f ＝104Hz 时，增益下降多少？附加相移＝？增益下降多少？附加相移φ’＝？4. 在 f ＝105Hz 时，附加相移？附加相移φ’≈？5. 画出相频特性曲线；画出相频特性曲线；6. fH＝？清华大学华成英 hchya@。

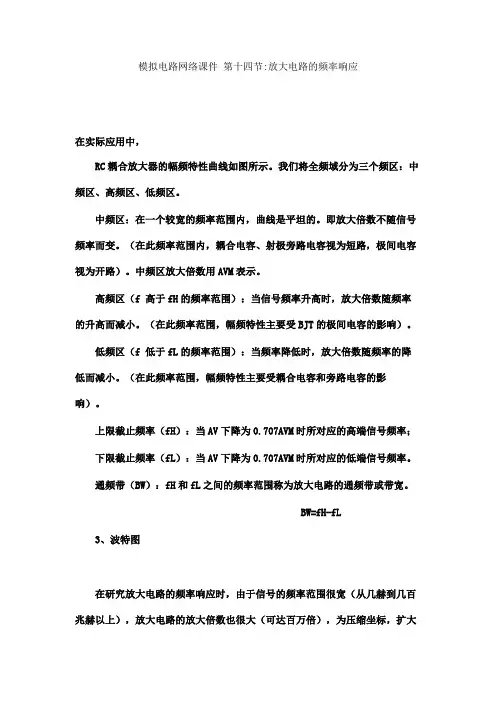

模拟电路网络课件第十四节:放大电路的频率响应在实际应用中，RC耦合放大器的幅频特性曲线如图所示。

我们将全频域分为三个频区：中频区、高频区、低频区。

中频区：在一个较宽的频率范围内，曲线是平坦的。

即放大倍数不随信号频率而变。

（在此频率范围内，耦合电容、射极旁路电容视为短路，极间电容视为开路）。

中频区放大倍数用AVM表示。

高频区（f 高于fH的频率范围）：当信号频率升高时，放大倍数随频率的升高而减小。

（在此频率范围，幅频特性主要受BJT的极间电容的影响）。

低频区（f 低于fL的频率范围）：当频率降低时，放大倍数随频率的降低而减小。

（在此频率范围，幅频特性主要受耦合电容和旁路电容的影响）。

上限截止频率（fH）：当AV下降为0.707AVM时所对应的高端信号频率；下限截止频率（fL）：当AV下降为0.707AVM时所对应的低端信号频率。

通频带（BW）：fH和fL之间的频率范围称为放大电路的通频带或带宽。

BW=fH-fL3、波特图在研究放大电路的频率响应时，由于信号的频率范围很宽（从几赫到几百兆赫以上），放大电路的放大倍数也很大（可达百万倍），为压缩坐标，扩大视野，在画频率特性曲线时，频率坐标采用对数刻度，而幅值（以dB为单位）或相角采用线性刻度。

在这种半对数坐标中画出的幅频特性和相频曲线称为对数频率特性或波特图。

如低通电路的波特图如图所示。

3.7.1 单时间常数RC电路的频率响应一、RC低通电路的频率响应由于放大电路高频区的频率响应可用图1所示的RC低通电路来模拟。

下面我们分析RC低通电路的频率响应。

图11、频率响应（1）令（2）得（3）其中幅频响应为（4）相频响应为（5）2、幅频响应波特图图4根据式（4）幅频响应可在波特图中用两条直线来近似描述：（1）当时用分贝表示为：（2）当时用分贝表示为此直线的斜率为－20dB/十倍频程，它与零分贝线在处相交。

近似的幅频响应如图2(a)所示。

3、相频响应根据式（5）作出相频响应，它可用三条直线来近似描述：（1）当时，，得一条的直线。
