pkpm软件应用之砖混结构设计实例_secret(底框-)砖混结构设计总结一、分析建筑条件,准备初步工作:1. 底框部分:(1)根据建筑条件图布置框架柱轴网,由抗震概念设计,尽量不要出现单根柱而不能形成一榀框架的情况,柱距一般为6米;(2)柱截面初步设计;单层商铺部分的框架柱截面设为350X350,底框部分的框架柱设为400X400;(3)根据柱轴网确定剪力墙的分布(长度和距离);(4)剪力墙一般分布在楼梯间处,与电信专业协调,预留电表箱位置;(5)剪力墙往往矮而长,变形能力差,多为剪切破坏,宜开竖缝保证高宽比大于1.5;(6)根据底层店面部分的墙厚确定框架梁、柱偏心;(7)根据框架柱的设置和柱距,确定框架梁的高度和宽度(一般上面有出承重墙的框架梁宽度不小于350,其它墙梁宽度不小于300,高度不小于净跨的1/5);(框架结构梁截面尺寸控制办法:计算时用TAT,看计算结果配筋图内的配筋率图;要求全截面配筋率1.5-1.7之间)(8)其框架和抗震墙的抗震等级,6、7度可分别按三、二级采用;2. 砖混部分:(1)根据纵横墙的布置及可能会有的屋面构架,确定构造柱的位置和种类,(最外围的构造柱直接升到女儿墙,门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合)(2)根据户型布置设置梁,包括其宽度和高度(其位置应把楼板分成规则的矩形,在阳台较大窗洞处或门窗连续设置处应设置过梁,且其高度加上门窗的高度应等于楼层高度);(3)根据户型布置确定板厚,一般取短向跨度的1/35,但是最好不要小于100,客厅不小于120,否则影响使用;阳台、厨卫一般为90,屋面板厚120,楼梯梯板厚度为板跨的1/28,且平台梁高度与其下的窗高之和要等于建筑标高;(4)根据墙体外立面的腰线做法,确定外围圈梁的高度和做法;(5)根据总体要求,设置不同的结构标准层与荷载标准层;(6)阳台处的挑梁高度为挑出长度的1/3-1/6;二、输入计算模型,进行程序计算:1. 底框部分:(1) SAT-8计算底框时不能考虑风荷载。

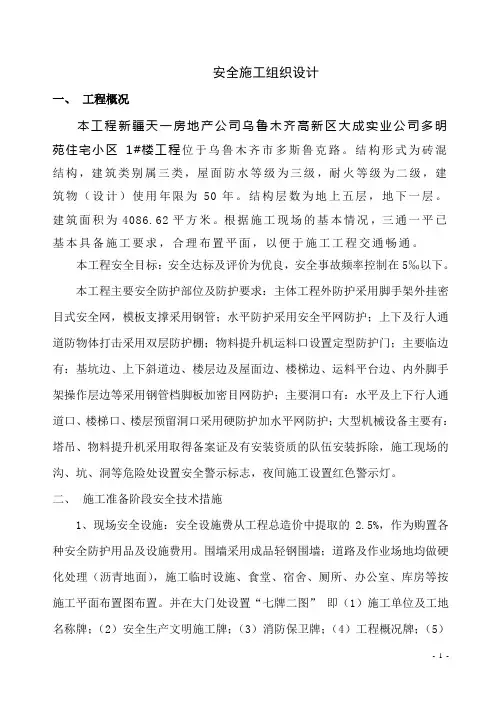

安全施工组织设计一、工程概况本工程新疆天一房地产公司乌鲁木齐高新区大成实业公司多明苑住宅小区1#楼工程位于乌鲁木齐市多斯鲁克路。
