砌体结构设计 第二章 砌体结构的设计原则(16P)

砌体结构设计规范砌体结构设计规范一、砌体结构设计原则1、尊重地方风格：地方风格应求真实性、典雅性和协调性，不可视而不见；2、体现文化历史：砌体结构要体现当地的文化历史，の引古长今，表现出一定的历史情感；3、多样化的型格：砌体结构的模型看法应扩大到更多的不同场所，以体现不同的场景风格；4、安全性为前提：砌体结构的设计应遵循现行的设计规范，确保结构的安全性和高效性；5、考虑施工难易程度：砌体结构的设计应考虑施工工艺和施工难易程度，确保施工完成时间和效率；6、不低于质量要求：砌体结构的设计要求勿低于相关国家质量标准，保证结构的安全和可靠性。

二、砌体结构的设计过程1、分析场地评估：在砌体结构设计前，要对建筑所处的场地条件进行分析与评估，包括地基承载力等信息。

2、对建筑形态进行设计：建筑形态包括建筑结构、屋面结构、室内结构等，应考虑结构安全性、场地地势等因素，结合技术要求、功能要求，进行合理评估，科学分析和设计。

3、结合土木结构相关计算：在砌体结构设计过程中，应当运用土木计算的技术来优化结构的布置和设计，确保砌体结构的可靠性和安全性。

4、材料设计：砌体结构的材料的选择有着重要的作用，要针对不同的地质条件和结构要求，结合使用环境和工艺条件，科学选择砌体结构材料，保障工程质量。

5、考察构件尺寸：考察建筑构件尺寸，比如梁、柱、墙等构件的尺寸，主要是通过考虑结构安全系数，以及使用材料强度等信息，得出构件尺寸。

6、振动性能优化：在砌体结构设计过程中，还需要根据结构整体的振动状态，对结构进行有效的振动优化分析，确保结构的安全可靠性。

7、施工图绘制：完成砌体结构设计后，要根据设计尺寸以及施工条件，绘制施工图，向施工单位提供指导，以保障施工质量。

三、砌体结构技术要求1、砂重控制：影响砌体强度的因素有很多，但砂重是控制砂浆强度的关键因素之一，所以对砂浆的砂重是有明确的规定的，不得超出规定的范围；2、熟料数控制：砌体结构的竖向抗压强度主要依赖于砂浆的抗压强度，而熟料的质量影响砂浆的抗压强度，因此一般规定砂浆熟料数不低于5；3、砂浆绷度控制：搅拌砂浆时，须用流动性计和检验绷度，保证砂浆具有良好的流动性，且绷度符合要求，以保证砂浆质量；4、选材要求：砌体结构的材料要求要按照有关规定的规定，以确保所使用材料的施工性能和质量，如水泥、砖石、钢筋等；5、粘结强度检验：砌体结构的性能强度和稳定度决定于砌体细部结构的稳定性，因此，在施工现场进行了粘结强度检验，确定砌体的稳定性和可靠性。

砌体结构设计规范1. 引言本文档为砌体结构设计的规范参考，目的是确保砌体结构在施工及使用过程中的安全性和稳定性。

砌体结构是建筑中常见的一种结构形式，其设计规范的制定对于确保建筑物的整体稳定承载能力至关重要。

2. 设计要求砌体结构设计应满足以下要求：•承载能力：砌体结构应能承受所受载荷，并满足设计要求的安全系数。

•防水性能：砌体结构应具备一定的防水性能，以防止水分渗透导致破坏。

•抗震性能：砌体结构应具备一定的抗震能力，能够在地震发生时保持稳定性。

•隔热性能：砌体结构应具备一定的隔热性能，减少能源消耗。

•耐久性：砌体结构应具备较长的使用寿命，能够适应复杂的环境条件。

3. 材料选择3.1 砖块砌体结构主要使用砖块作为建材，根据需要选择适当的砖块类型。

常见的砖块类型有：粘土砖、混凝土砖、轻质砖等。

在选择砖块时，要考虑其强度、导热系数、吸水率等参数，以满足设计要求。

3.2 灰浆灰浆用于砖块的粘接，应选择质量稳定的水泥和砂浆材料。

灰浆的配比应符合相关标准，以确保粘接强度和可靠性。

4. 结构设计4.1 砌筑方式砌筑方式应根据建筑物的使用要求和结构布局选择合适的方式。

常见的砌筑方式有平行垂直砌筑、斜垫底平行垂直砌筑等。

砌筑过程中应注意墙体的垂直度和水平度，确保墙体的几何形状符合设计要求。

4.2 砌体尺寸砌体的尺寸应根据建筑物的使用要求和结构布局确定。

砌体的尺寸要与墙体的荷载和应力分布相匹配，以确保结构的稳定性和承载能力。

4.3 砂浆配比砂浆配比应符合相关标准，以保证砌体的强度和可靠性。

砂浆的水灰比、砂浆强度等参数应根据设计要求进行选择和控制。

5. 施工要求5.1 基底处理砌体施工前，应对基底进行充分处理，确保基底平整、坚实、无尘土和油污，以提供良好的施工条件。

5.2 砌筑质量控制砌体施工过程中，要对砌体质量进行严格的控制。

包括砖块的选择和放置、灰浆的调配和使用、墙体的垂直度和水平度等方面的控制，以确保砌体结构的质量。

砌体结构设计要点1、钢筋砼结构房屋长度超过50米，建筑无特殊要求的应设置伸缩缝。

缝宽一般取50～100，宜取100。

2、同一结构单元内横墙错位（不计入轴线差距小于0.5m者）数量不宜超过横墙总数的1/3，且连续错位不宜多于两道；错位的墙体交接处均应增构造柱。

3、基础埋深应根据建筑±0.000的绝对标高确定基础埋深的相对标高，且基础圈梁顶标高宜设置在建筑室外地面以下。

4、较大洞口（大于2米）两侧应设置构造柱加强。

5、房屋的总高度应满足抗震规范7.1.2的要求，其中总高度是指室外地面到主要屋面板板顶或檐口的高度，半地下室从地下室室内地面算起，全地下室和嵌固条件好的半地下室应允许从室外地面算起。

嵌固条件较好一般指下面两种情况：1）半地下室顶板高出室外地面小于1.5米，地面以下开窗洞处均设有窗井墙，且窗井墙又为半地下室内横墙的延伸。

2）半地下室的室内地面至室外地面的高度大于地下室净高的二分之一，无窗井，且地下室的纵横墙较密，具有较好的嵌固作用。

3）地下室顶板厚度不少于120mm。

6、顶层为坡屋顶时，层高的计算高度不应超过3.6米，当坡屋顶檐口标高处不设水平楼板时，房屋的总高度可以算至檐口。

当檐口标高附近设水平楼板时，此时阁楼应作为一层考虑，高度可取至山尖墙的一半处。

阁楼高度不高，不住人，不设置固定楼梯，只是作为屋架内的一个空间，在房屋高度和层数控制时，可以不作为一层考虑。

7、构造柱设置部位应严格按照抗震规范7.3.1条规定设置。

8、楼梯间不宜设置在房屋的尽端和转角处。

9、外纵墙开洞率不应大于55%。

10、除单面走廊房屋外，应至少有一道内纵墙。

11、纵横墙的布置宜均匀对成，沿平面内宜对齐，墙沿轴线错开距离不宜大于720mm。

12、构造柱纵筋直径一般取 12，箍筋取 6@250。

当有以下情况时宜采用纵筋14，箍筋 6@200：7度时层数超过六层，砌体材料为烧结普通砖、P型烧结多孔砖；7度时层数超过五层，砌体材料为蒸压灰砂砖、蒸压粉煤灰砖。

砌体结构设计规范 GBJ3－88第一章总则第1.0.1条为了使砌体结构设计贯彻执行国家的技术经济政策，坚持因地制宜、就地取材的原则，合理选用结构方案和建筑材料，做到技术先进、经济合理、安全适用、确保质量，特制订本规范。

第1.0.2条本规范适用于一般工业与民用房屋及构筑物的砌体结构的设计。

第1.0.3条本规范适用于五列砌体的结构：一、砖砌体，包括烧结普通砖（粘土砖和硅酸盐砖）、非烧结硅酸盐砖和承重粘土空心砖砌体。

二、砌块砌体，包括混凝土中型、小型空心砌块和粉煤灰中型实心砌块砌体。

三、石砌体，包括各种料石和毛石砌体。

第1.0.4条本规范是根据《建筑结构设计统一标准》(GBJ68—84)规定的原则进行制订的。

第1.0.5条地震区和特殊条件下或有特殊要求的房屋及构筑物的设计，尚应符合国家现行的有关标准规范的规定。

第二章材料第一节材料强度等级第2.1.1条块体和砂浆的强度等级，应按下列规定采用：一、烧结普通砖、非烧结硅酸盐砖和承重粘土空心砖等的强度等级：MU30(300)、MU25(250)、MU20(200)、MU15(150)、MU10(100)和MU7.5(75)。

二、砌块的强度等级：MU15、MU10、MU7.5、MU5和MU3.5。

三、石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20、<U15和MU10。

四、砂浆的强度等级：M15、M10、M7.5、M5、M2.5、M1和M0.4。

注：①括号内为相应材料原标准规定的标号。

②石材的规格、尺寸及其强度等级可按附录一的方法确定。

③确定硅酸盐块体的强度等级时，块体的抗压强度应乘以自然碳化系数。

对粉煤灰中型实心砌块，当无自然碳化系数试验时，可取人石材强度等级砂浆强度等级砂浆强度M7.5 M5 M2.5 M1 M0.4 0MU100 MU80 MU60 MU50 MU40 MU30 MU20 MU15 MU10 1.351.211.050.960.860.740.600.520.431.201.070.930.850.760.660.540.460.381.040.930.810.740.660.570.470.400.330.610.540.470.430.380.330.270.240.190.450.400.350.320.290.250.200.180.140.360.320.280.250.220.190.160.140.11第2.2.2条龄期为28d的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，可按表2.2.2－1和表2.2.2－2采用。

砌体结构设计规范第一章总则第1.0.1条为了使砌体结构设计贯彻执行国家的技术经济政策，坚持因地制宜、就地取材的原则，合理选用结构方案和建筑材料，做到技术先进、经济合理、安全适用、确保质量，特制订本规范。

第1.0.2条本规范适用于一般工业与民用房屋及构筑物的砌体结构的设计。

第1.0.3条本规范适用于五列砌体的结构：一、砖砌体，包括烧结普通砖（粘土砖和硅酸盐砖）、非烧结硅酸盐砖和承重粘土空心砖砌体。

二、砌块砌体，包括混凝土中型、小型空心砌块和粉煤灰中型实心砌块砌体。

三、石砌体，包括各种料石和毛石砌体。

第1.0.4条本规范是根据《建筑结构设计统一标准》(GBJ68—84)规定的原则进行制订的。

第1.0.5条地震区和特殊条件下或有特殊要求的房屋及构筑物的设计，尚应符合国家现行的有关标准规范的规定。

第二章材料第一节材料强度等级第2.1.1条块体和砂浆的强度等级，应按下列规定采用：一、烧结普通砖、非烧结硅酸盐砖和承重粘土空心砖等的强度等级：MU30(300)、MU25(250)、MU20(200)、MU15(150)、MU10(100)和MU7.5(75)。

二、砌块的强度等级：MU15、MU10、MU7.5、MU5和MU3.5。

三、石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20、< P>四、砂浆的强度等级：M15、M10、M7.5、M5、M2.5、M1和M0.4。

注：①括号内为相应材料原标准规定的标号。

②石材的规格、尺寸及其强度等级可按附录一的方法确定。

③确定硅酸盐块体的强度等级时，块体的抗压强度应乘以自然碳化系数。

对粉煤灰中型实心砌块，当无自然碳化系数试验时，可取人工碳化系数的1.15倍，且不得大于0.9。

第二节砌体的计算指标第2.2.1条龄期为28d的以毛截面计算的各类砌体抗压强度设计值，根据块体和砂浆的强度等级应分别按下列规定采用：一、烧结普通砖、非烧结硅酸盐砖和承重粘土空心砖砌体的抗压强度设计值，应按表2.2.1－1采用。

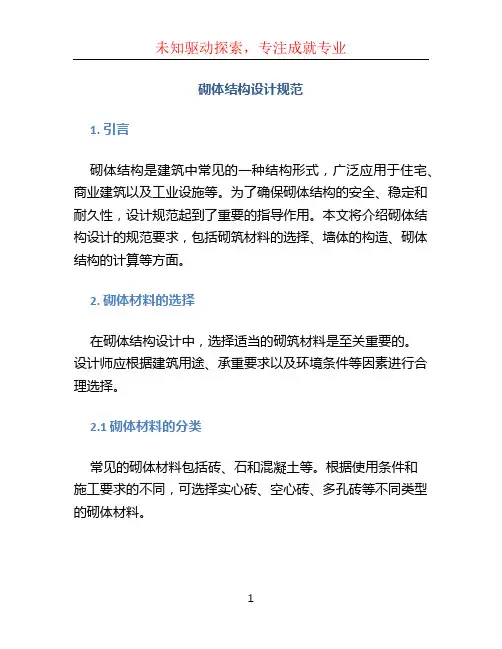

砌体结构设计规范1. 引言砌体结构是建筑中常见的一种结构形式，广泛应用于住宅、商业建筑以及工业设施等。

为了确保砌体结构的安全、稳定和耐久性，设计规范起到了重要的指导作用。

本文将介绍砌体结构设计的规范要求，包括砌筑材料的选择、墙体的构造、砌体结构的计算等方面。

2. 砌体材料的选择在砌体结构设计中，选择适当的砌筑材料是至关重要的。

设计师应根据建筑用途、承重要求以及环境条件等因素进行合理选择。

2.1 砌体材料的分类常见的砌体材料包括砖、石和混凝土等。

根据使用条件和施工要求的不同，可选择实心砖、空心砖、多孔砖等不同类型的砌体材料。

2.2 砌体材料的性能要求砌体材料应具备一定的强度、耐久性和抗渗性能。

设计师应根据相关规范中的要求，选择符合规定标准的材料。

3. 墙体构造墙体是砌体结构中的关键组成部分，其构造应符合规范要求，确保墙体的稳定性和承载能力。

3.1 墙体厚度与高度的设计根据墙体的高度和承载要求，确定墙体的最小厚度。

一般情况下，墙体的高度越高，厚度应相应增加以增强承载能力。

3.2 墙体的砌筑方式墙体的砌筑方式分为钢筋混凝土结构墙和砖结构墙。

设计师应根据建筑的实际情况选择合适的砌筑方式，并进行相应的施工措施。

3.3 墙体的砌筑规范根据相关规范，确定墙体的砌筑方法、砌筑材料的使用、胶结材料的选用以及砌体与墙体结构之间的粘结方式等。

4. 砌体结构的计算砌体结构的设计需要进行相应的力学计算，以保证结构的安全性。

4.1 墙体的承载能力计算根据墙体的几何形状、砌筑材料的特性以及外部荷载的作用，进行墙体的承载能力计算，并确保其能够满足设计要求。

4.2 钢筋混凝土结构墙的设计钢筋混凝土结构墙需要进行钢筋配筋计算，包括钢筋的数量、直径和布置等。

设计师应根据相关规范进行合理设计。

4.3 砖结构墙的设计砖结构墙的设计应满足弯曲和剪切等力学性能要求。

设计师应根据相关规范进行合理设计，并确保墙体的稳定性和抗震性能。

5. 结论砌体结构设计规范是确保建筑物安全和稳定性的重要保障。

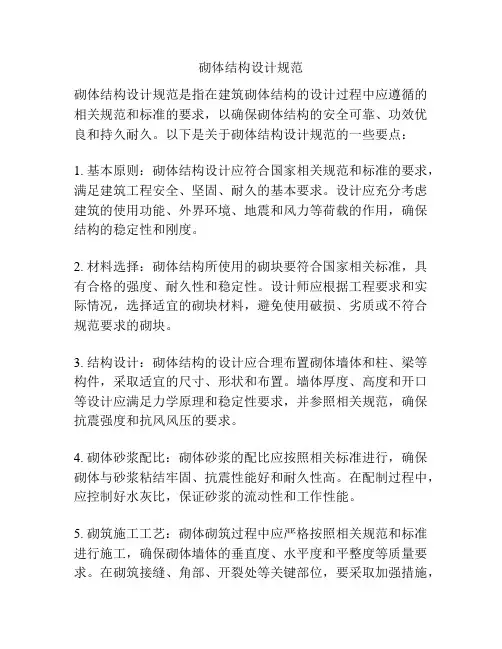

砌体结构设计规范砌体结构设计规范是指在建筑砌体结构的设计过程中应遵循的相关规范和标准的要求，以确保砌体结构的安全可靠、功效优良和持久耐久。

以下是关于砌体结构设计规范的一些要点：1. 基本原则：砌体结构设计应符合国家相关规范和标准的要求，满足建筑工程安全、坚固、耐久的基本要求。

设计应充分考虑建筑的使用功能、外界环境、地震和风力等荷载的作用，确保结构的稳定性和刚度。

2. 材料选择：砌体结构所使用的砌块要符合国家相关标准，具有合格的强度、耐久性和稳定性。

设计师应根据工程要求和实际情况，选择适宜的砌块材料，避免使用破损、劣质或不符合规范要求的砌块。

3. 结构设计：砌体结构的设计应合理布置砌体墙体和柱、梁等构件，采取适宜的尺寸、形状和布置。

墙体厚度、高度和开口等设计应满足力学原理和稳定性要求，并参照相关规范，确保抗震强度和抗风风压的要求。

4. 砌体砂浆配比：砌体砂浆的配比应按照相关标准进行，确保砌体与砂浆粘结牢固、抗震性能好和耐久性高。

在配制过程中，应控制好水灰比，保证砂浆的流动性和工作性能。

5. 砌筑施工工艺：砌体砌筑过程中应严格按照相关规范和标准进行施工，确保砌体墙体的垂直度、水平度和平整度等质量要求。

在砌筑接缝、角部、开裂处等关键部位，要采取加强措施，确保结构的稳定性和抗震性能。

6. 特殊构造设计：对于高层建筑、重要建筑和受震区的砌体结构，应根据工程实际情况特点，加强施工质量控制，采取适当的加固措施，增加结构的抗震性能和耐久性。

综上所述，砌体结构设计规范是建筑工程中至关重要的一环，设计师应根据国家规范和标准的要求，合理选择材料和施工工艺，确保砌体结构的安全可靠和持久耐久。

只有严格遵守设计规范，才能保证建筑物的质量和安全性。

混凝土砌体结构的设计方法一、引言混凝土砌体结构是一种常见且重要的建筑结构形式，其优点包括强度高、耐久性好、防火性能好等。

设计一种混凝土砌体结构需要考虑多方面的因素，包括设计载荷、结构尺寸、材料选择等。

本文将介绍混凝土砌体结构的设计方法，包括设计原则、设计步骤、计算方法等。

二、设计原则1.安全性原则混凝土砌体结构的设计应符合建筑结构的安全性要求，具体包括承载力、稳定性、耐久性、防火性、抗震性等方面。

在设计中应考虑各种荷载作用下的结构受力情况，保证结构的安全性。

2.经济性原则混凝土砌体结构的设计应考虑经济性，降低建筑成本。

在保证结构安全的前提下，尽可能减少材料使用量、缩小结构尺寸，降低建筑成本。

3.施工可行性原则混凝土砌体结构的设计应考虑施工可行性，确保结构的施工质量。

在设计中应考虑施工工艺、材料的加工、运输和安装等因素，以保证结构施工的可行性。

三、设计步骤1.确定设计载荷混凝土砌体结构的设计载荷包括常规活荷载、风荷载、雪荷载、地震荷载等。

在确定设计载荷时应参照相关规范和标准，计算各种荷载作用下的结构受力情况。

2.确定结构尺寸混凝土砌体结构的设计尺寸包括墙体厚度、梁宽、柱截面尺寸等。

在确定结构尺寸时应考虑结构的承载力和稳定性，同时还应考虑施工的可行性和经济性。

3.选择材料混凝土砌体结构的材料应符合相关规范和标准的要求。

主要包括砌块、混凝土、钢筋等。

在选择材料时应考虑材料的强度、耐久性和施工性能等因素。

4.计算结构受力混凝土砌体结构的受力计算主要包括弯曲、剪力、压力等方面。

在计算结构受力时应考虑各种荷载作用下的结构受力情况，同时还应考虑结构的承载力和稳定性。

5.绘制结构图纸混凝土砌体结构的图纸应包括平面布置图、剖面图、立面图等。

在绘制图纸时应考虑结构的施工可行性和经济性，确保施工质量和建筑成本。

四、计算方法1.弯曲计算混凝土砌体结构的弯曲计算主要包括受弯构件的弯矩和正应力计算。

在计算弯矩时应考虑受力构件的几何形状和荷载作用点的位置，同时还应考虑材料弹性模量和截面惯性矩等因素。

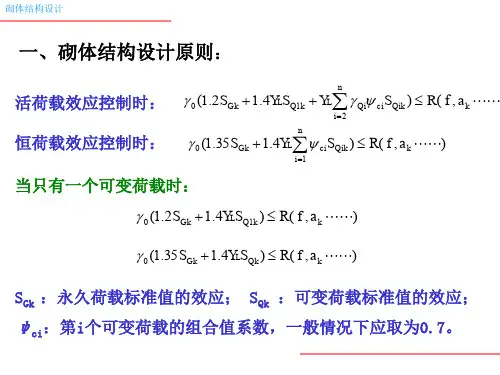

砌体结构的设计原则一、砌体结构的设计原则1. 砌体结构设计方法我国目前使用的《砌体结构设计规范》采用以概率理论为基础的极限设计方法，以可靠指标度量结构构件的可靠度，采用分项系数的设计表达式进行计算。

砌体结构按承载能力极限状态设计，并应满足正常使用极限状态的要求。

根据砌体结构的特点，砌体结构正常使用极限状态的要求，一般情况可由相应的构造措施来保证。

2. 砌体结构设计表达式砌体结构按承载能力极限状态设计的表达式为：（1）可变荷载多于一个时，应按下列公式中最不利组合进行计算：γ0(1.2S Gk+1.4S Q1k+∑i=2nγQiψci S Qik)≤R(5－13)γ0(1.35S Gk+1.4∑i=1nγQiψci S Qik)≤R(5－14)（2）有一个可变荷载时，则按下列公式中最不利组合进行计算γ0(1.2S Gk+1.4S Qk)≤R(5－15)γ0(1.35S Gk+1.0S Qk)≤R(5－16)式中，γ0——结构重要性系数。

S Gk——永久荷载标准值的效应；S Q1k——在基本组合中起控制作用的一个可变荷载标准值的效应；S Qik——第i个可变荷载标准值的效应；R——结构构件的承载力设计值函数；ψci——第i个可变荷载的组合值系数。

一般情况下应取0.7；对书库、档案库、储藏室或通风机房、电梯机房应取0.9。

经分析表明，采用两种荷载效应组合模式后，提高了自重为主的砌体结构可靠度，两个设计表达式的界限荷载的效应ρ值约为0.376(ρ为可变荷载效应与永久荷载效应之比)，故当ρ≤0.376时，结构的可靠度多以自重为主的式(5－14)、(5－16)控制；当ρ>0.376时，结构的可靠度多以式(5－13)、(5－15)控制。

3．砌体结构作为一个刚体，需验算整体稳定性时，例如倾覆、滑移、漂浮等，应按下列公式进行验算γ0(1.2S G2k+1.4S Q1k+∑i=2n SQik)≤0.8S G1k(5－17)式中，S G1k——起有利作用的永久荷载标准值的效应；S G2k——起不利作用的永久荷载标准值的效应。

砌体的结构布置方案砌体结构指由砖块、石块或其他建筑材料砌筑而成的墙体、柱子等建筑元素。

在建筑学中，砌体结构布置方案是设计师在规划和设计建筑物时必须考虑的重要因素之一。

砌体结构的合理布置方案不仅能提供稳固的建筑支撑，还能影响建筑物的外观和内部空间的利用效果。

一、砌体结构设计原则在进行砌体结构的布置方案设计时，设计师应遵循以下原则：1.结构的稳定性：砌体结构的布置方案必须能够提供足够的稳定性，以承受外部力的作用。

例如，在设计墙面时，应合理配置支撑墙与受力墙，以确保墙体能够稳固地承受重力和水平力。

2.空间的利用效果：砌体结构的布置方案应考虑到建筑物内部空间的合理利用。

例如，在设计房间隔墙时，设计师可以根据实际需求，合理划分房间的大小和布局，以提高空间的利用效率。

3.美观度：砌体结构的布置方案应考虑到建筑物的外观美观度。

设计师可以通过合理选择砖块颜色和纹理，以及设计特殊造型的墙面或柱子等，来增加建筑物的美感和艺术价值。

4.施工便利性：砌体结构的布置方案应考虑到施工的便利性和效率。

设计师可以合理规划砌筑顺序，提高施工效率，并确保施工质量。

二、砌体结构布置方案的常见案例1.均衡分布方案：这种布置方案适用于需要提供均衡支撑的场合，例如高墙、大柱子等。

设计师可以将砖块或石块均匀地分布在建筑元素的整个结构中，以确保整体的稳定性和均衡性。

2.重点支撑方案：这种布置方案适用于需要特别支撑的部位，例如悬挑结构、大跨度结构等。

设计师可以在特定的位置增加砌体结构的厚度或数量，以提供更强的承载能力。

3.装饰性布置方案：这种布置方案注重砌体结构的美观度和艺术效果。

设计师可以根据建筑的整体风格和设计理念，选择具有特殊纹理或造型的砖块或石块，以增加建筑物的视觉吸引力。

4.空间划分方案：这种布置方案注重建筑物内部空间的利用效果。

设计师可以通过合理设计房间隔墙的位置和数量，以及墙体的厚度和开口等，来实现不同功能空间的合理划分和灵活利用。
