时间继电器的接线方法及接线图
- 格式:doc
- 大小:43.50 KB
- 文档页数:2
常用8脚继电器接线方法!
电源接电源,2,7一组常开,一组常闭。
看你需要,复位是给时间继电器清零的,中文的,没这么难吧。
和普通那种不一样,那种是断时间继电器电源控制,这个是有外部控制端的。
如果是220的,要看你怎么用,比方说你控制一个灯,2,7接220,不分零火。
想要延时开,8接火,6接灯,灯另一端接零,想要延时关,8接火,5接灯,另一端接零。
多数八脚继电器是两脚接线圈。
另外六脚分两组,分别有三个脚组成一个常开点,一个常闭点和一个公共端。
继电器上应该有接线图,显示哪两脚是接线圈的正负。
哪些脚是对应的开闭点。
具体线路接线要看需要常开点还是常闭点。
直流线圈要看好电源的正负。
时间继电器接法及使用方法
时间继电器的接法及使用方法如下:
1. 热继电器的主触头(4极或2极)与负载(3相或单相)并联,控制触头(常闭触头)与接触器线圈串联。
2. 时间继电器的线圈(通电延时)或线圈(断电延时)与接触器线圈串联。
3. 电源火线连接到时间继电器的瞬动触点上,线圈一端接零线。
4. 断开时间继电器时,需要接入一个延时断开触点,这个触点可以与控制触头串联。
5. 在使用时间继电器时,需要注意一些参数,比如延时范围、精度、最大切换负载等,需要根据实际需要进行选择。
6. 在安装时,需要注意火线、零线、相线的接线顺序,以及继电器的安装位置,以确保其能够正常工作。
DS-30系列时间继电器1 用途DS-30系列时间继电器(以下简称继电器)作为辅助元件用于各种保护及自动装置中,使被控元件达到所需要的延时,在保护装置中用以实现主保护与后备保护的选择性配合。
2 结构`本继电器系一电磁铁带动一钟表延时机构,电磁铁可以由直流或交流电源供电,本系列中的交流时间继电器其内部装有桥式整流器,将电源整流后供给电磁铁。
每台继电器内均有两副瞬时转换触点,一副延时主触点(终止触点),根据不同的规格,可以安装一副滑动延时触点,其延时整定值,可以等于或小于延时主触点的整定值;继电器由于其安装及接线方式不同,同一机芯可以有四种结构形式,即A11K为嵌入式安装;A11P为拼块嵌入式安装;A11H为突出安装后接线;A11Q为突出安装前接线,见附图。
继电器盖子上可以装设拖针,以指示继电器动作情况(规格表中型号后带有X的即为带有拖针的规格),为便于维修,继电器内部有插件,在取下盖子后即可将继电器部分抽出。
继电器的内部接线图见图1。
注:端子3、11为滑动触点,端子4、12为终止触点,不带滑动触点的继电器,其内部接线同上,短期工作在端子1、2加电压,长期工作在端子2、17加电压。
图1 内部接线图(正视)3 技术数据3.1 继电器型号说明:例:DS-31C/2XA11K其中:DS表示电磁式时间继电器。
31~38为设计序号,并用其第二位数字同时表示延时范围及电源种类(1~4为四种延时范围,同时表示直流电源,5~8表示与1~4相同的延时范围,但为交流电源)。
C表示长期工作,带有外附电阻;/2表示有滑动延时触点;/X表示有拖针(凸出安装继电器不设拖针);A11K 表示嵌入安装,后接线。
因此上例为:嵌入式后接线延时为0.125~1.25s,长期工作,带有滑动延时触点及拖针的时间继电器(型号不能表示电压规格,因而在订货时要注明额定电压)。
/T为突出式继电器如DS-32/2T为突出式延时为0.5~5s短时工作,带有滑动延时触点的时间继电器。
时间继电器作为自动控制器件应用较广泛,尤其是在涉及低压电器控制网络中有较多电器设备环境中使用时电磁干扰问题更趋于严重。
组成时间继电器的内部元器件的损坏这时已不是引起时间继电器故障(失效)的主要原因,而在于应用场合中的各种干扰通过电磁耦合、电容耦合直接进入时间继电器,干扰其正常的延时控制。
时间继电器在此干扰环境下能否正常工作往往会影响到整个自动控制系统的正常逻辑功能,甚至还可能造成大的质量事故和经济损失。
所以时间继电器在各种恶劣环境都应有较高的可靠性和抗干扰能力,也就是说时间继电器必须有良好的电磁兼容性能,只有这样才能完善其产品质量,提高自身的市场竞争能力。
在实际工作使用中,一般采用下述方法来进行抑制,提高其产品的抗干扰能力。
采用隔离变压器;选择合适的压敏电阻;在供电输出口加高频旁路电容等方法提高产品的抗干扰能力。
当执行继电器的绕组(感性负载)被接通和断开时。
线圈中会产生一连串上升速度快,频率和幅度都相当高的尖峰脉冲电磁振荡辐射,对直流继电器绕组通常采用以下方法来减少干扰:在线圈两端反并二极管或RC器件,如控制触点对交流感性负载的控制,也可考虑在触点并接RC 器件,从而能对触点在通断时产生的干扰进行有效的吸收。
屏蔽能有效地抑制通过空间传播的电磁干扰,一则可限制内部产生的电磁能辐射出去;二则可防止外来辐射进入,在对内部电子线路采用整体屏蔽措施,也可对内部信号线采用屏蔽线,增强其抗干扰能力。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
时间继电器线路接法-回复关于时间继电器线路接法的问题。
时间继电器是一种用于控制电路的装置,可以通过设置时间参数来自动切换电路的状态。
在许多应用中,时间继电器被广泛使用,比如机械设备的定时开关、照明系统的定期控制和自动化生产线的节拍控制等。
时间继电器的线路接法有许多种,下面我们将一步一步回答这个问题。
第一步:确定电源和继电器的接线方式时间继电器通常需要一个电源来工作,因此第一步是确定电源和继电器的接线方式。
通常,时间继电器有两个接线端子:一个是电源连接端(Power),另一个是负载连接端(Load)。
电源连接端一般对应于继电器的正极,而负载连接端对应于继电器的负极。
因此,我们需要确定正确的电源和负载接线端子。
第二步:确定控制信号的输入端子时间继电器通常根据外部控制信号的输入状态来决定负载的开关状态。
这些控制信号可以是来自其他电路或传感器的信号。
因此,确定控制信号的输入端子是至关重要的。
可以通过查阅时间继电器的说明书或规格表来确定正确的控制信号输入端子。
第三步:确定时间参数设置方式时间继电器的关键功能是根据预设的时间参数来控制负载的开关。
有些时间继电器具有可调的时间参数设置方式,一般通过旋转开关或按键设置。
还有一些时间继电器可能需要通过接入额外的时间调校模块来进行时间参数的设置。
因此,确定正确的时间参数设置方式是非常重要的。
第四步:连接其他所需的辅助设备在某些应用中,时间继电器可能需要与其他辅助设备一起使用,例如报警装置、指示灯或其他控制电路等。
因此,根据具体的应用需求,需要连接其他所需的辅助设备。
可以查阅时间继电器的说明书或咨询相关的技术专家来确定正确的接线方式。
第五步:检查接线连接在进行实际接线之前,一定要仔细检查所有的接线连接。
确保电源和负载的正确连接,控制信号的输入端子正确连接,时间参数设置方式正确,并且辅助设备的连接也正确。
此外,还应注意观察接线的质量和可靠性,确保接线紧固,插头和插座牢固连接。
时间继电器的接线方法及接线图时间继电器的电气控制系统中是一个非常重要的元器件。
一般分为通电延时和断电延时两种类型。
从动作的原理上有电子式、机械式等。
电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。
机械式的样式较多,有利用气囊、弹簧的气囊式.时间继电器的接线方法第一、控制接线:你把它看成直流继电器来考虑。
3、7用来接12V控制电压;2、7用来接24V控制电压。
其中的7当成直流电的负极,使用时接到零线。
2接220V的火线。
第二、工作控制:虽然控制电压接上了,但是是否起控制作用,由面板上的计时器决定。
第三、功能理解:它就是一个开关,单刀双掷的,有一个活动点活动臂,就像常见的闸刀开关的活动刀臂一样。
8是活动点,5是常闭点,继电器不动时,他们两个相连。
动作时,8、6相连。
第四:负载接线:电源的零线或负极接用电器的零线或负极端。
电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。
第五、工作原理:计时无效期间,8、5相连,相当于我们平常电灯开关断开状态。
有效时,继电器动作,8、6相连,用电器得电工作,相当于我们平常电灯开关接通状态接线插头:8针圆插头针脚定义:接线方式1(国内常规)接线方式2(OMRON)针号针定义针号针定义1 继电器B公共端1 外部开关公共端2 电源零线N(AC85-265V)3 继电器B常开触点3 时间复位端子(RESET)/接通有效4 继电器B常闭触点4 计时允许端子(GATE)/断开有效5 继电器A常闭触点5 继电器A常闭触点6 继电器A常开触点6 继电器A常开触点7 电源火线L(AC85-265V)8 继电器A公共端8 继电器A公共端1,2是电源,第一组3,4是常开,3,5是常闭,,,第二组6,7是常开,68是常闭本篇文章来源于《电工之家》[] ;原文链接地址:/article/dgjs/2011/1021/17441.html。

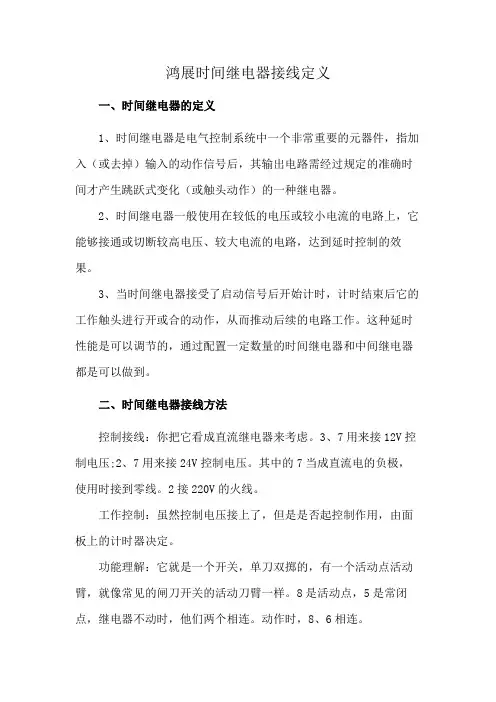

鸿展时间继电器接线定义一、时间继电器的定义1、时间继电器是电气控制系统中一个非常重要的元器件,指加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。
2、时间继电器一般使用在较低的电压或较小电流的电路上,它能够接通或切断较高电压、较大电流的电路,达到延时控制的效果。
3、当时间继电器接受了启动信号后开始计时,计时结束后它的工作触头进行开或合的动作,从而推动后续的电路工作。
这种延时性能是可以调节的,通过配置一定数量的时间继电器和中间继电器都是可以做到。
二、时间继电器接线方法控制接线:你把它看成直流继电器来考虑。
3、7用来接12V控制电压;2、7用来接24V控制电压。
其中的7当成直流电的负极,使用时接到零线。
2接220V的火线。
工作控制:虽然控制电压接上了,但是是否起控制作用,由面板上的计时器决定。
功能理解:它就是一个开关,单刀双掷的,有一个活动点活动臂,就像常见的闸刀开关的活动刀臂一样。
8是活动点,5是常闭点,继电器不动时,他们两个相连。
动作时,8、6相连。
负载接线:电源的零线或负极接用电器的零线或负极端。
电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。
原理:计时无效期间,8、5相连,相当于我们平常电灯开关断开状态。
有效时,继电器动作,8、6相连,用电器得电工作,相当于我们平常电灯开关接通状态。
三、时间继电器工作原理时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多,有空气阻尼型、电动型和电子型等。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种),它结构简单,但准确度较低。
当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹,上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

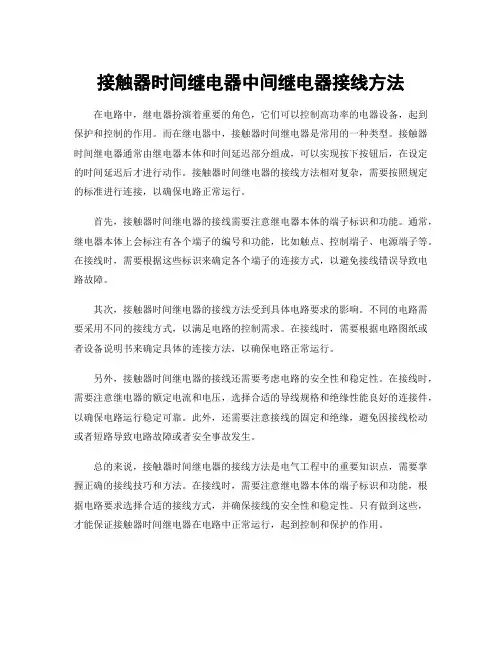

接触器时间继电器中间继电器接线方法
在电路中,继电器扮演着重要的角色,它们可以控制高功率的电器设备,起到保护和控制的作用。
而在继电器中,接触器时间继电器是常用的一种类型。
接触器时间继电器通常由继电器本体和时间延迟部分组成,可以实现按下按钮后,在设定的时间延迟后才进行动作。
接触器时间继电器的接线方法相对复杂,需要按照规定的标准进行连接,以确保电路正常运行。
首先,接触器时间继电器的接线需要注意继电器本体的端子标识和功能。
通常,继电器本体上会标注有各个端子的编号和功能,比如触点、控制端子、电源端子等。
在接线时,需要根据这些标识来确定各个端子的连接方式,以避免接线错误导致电路故障。
其次,接触器时间继电器的接线方法受到具体电路要求的影响。
不同的电路需要采用不同的接线方式,以满足电路的控制需求。
在接线时,需要根据电路图纸或者设备说明书来确定具体的连接方法,以确保电路正常运行。
另外,接触器时间继电器的接线还需要考虑电路的安全性和稳定性。
在接线时,需要注意继电器的额定电流和电压,选择合适的导线规格和绝缘性能良好的连接件,以确保电路运行稳定可靠。
此外,还需要注意接线的固定和绝缘,避免因接线松动或者短路导致电路故障或者安全事故发生。
总的来说,接触器时间继电器的接线方法是电气工程中的重要知识点,需要掌握正确的接线技巧和方法。
在接线时,需要注意继电器本体的端子标识和功能,根据电路要求选择合适的接线方式,并确保接线的安全性和稳定性。
只有做到这些,才能保证接触器时间继电器在电路中正常运行,起到控制和保护的作用。
时间继电器的接线方法及接线图
时间:2011-09-16 来源: 作者:电气自动化技术网点击: 3128次字体设置: 大中小
的原理来实现延时动作。
机械式的样式较多,有利用气囊、弹簧的气囊式.
时间继电器的接线方法
第一、控制接线:你把它看成直流继电器来考虑。
3、7用来接12V控制电压;2、7用来接24V控制电压。
其中的7当成直流电的负极,使用时接到零线。
2接220V的火线。
第二、工作控制:虽然控制电压接上了,但是是否起控制作用,由面板上的计时器决定。
第三、功能理解:它就是一个开关,单刀双掷的,有一个活动点活动臂,就像常见的闸刀开关的活动刀臂一样。
8是活动点,5是常闭点,继电器不动时,他们两个相连。
动作时,8、6相连。
第四:负载接线:电源的零线或负极接用电器的零线或负极端。
电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。
第五、工作原理:计时无效期间,8、5相连,相当于我们平常电灯开关断开状态。
有效时,继电器动作,8、6相连,用电器得电工作,相当于我们平常电灯开关接通状态接线插头:8针圆插头
针脚定义:
接线方式1(国内常规)接线方式2(OMRON)
针号针定义针号针定义
1 继电器B公共端1 外部开关公共端
2 电源零线N(AC85-265V)
3 继电器B常开触点3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点5 继电器A常闭触点
6 继电器A常开触点6 继电器A常开触点
7 电源火线L(AC85-265V)
8 继电器A公共端8 继电器A公共端
1,2是电源,第一组3,4是常开,3,5是常闭,,,第二组6,7是常开,68是常闭。
