【CN209592150U】一种新型抗冲击锂电池【专利】

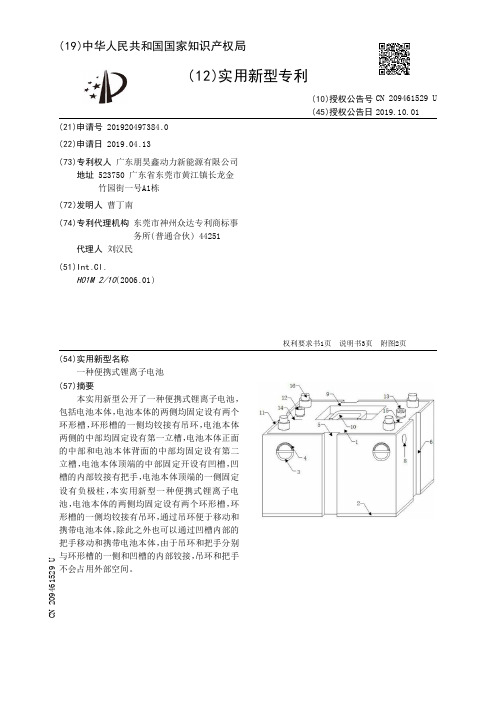

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920497384.0(22)申请日 2019.04.13(73)专利权人 广东朋昊鑫动力新能源有限公司地址 523750 广东省东莞市黄江镇长龙金竹园街一号A1栋(72)发明人 曹丁南　(74)专利代理机构 东莞市神州众达专利商标事务所(普通合伙) 44251代理人 刘汉民(51)Int.Cl.H01M 2/10(2006.01)(54)实用新型名称一种便携式锂离子电池(57)摘要本实用新型公开了一种便携式锂离子电池，包括电池本体，电池本体的两侧均固定设有两个环形槽，环形槽的一侧均铰接有吊环，电池本体两侧的中部均固定设有第一立槽，电池本体正面的中部和电池本体背面的中部均固定设有第二立槽，电池本体顶端的中部固定开设有凹槽，凹槽的内部铰接有把手，电池本体顶端的一侧固定设有负极柱，本实用新型一种便携式锂离子电池，电池本体的两侧均固定设有两个环形槽，环形槽的一侧均铰接有吊环，通过吊环便于移动和携带电池本体，除此之外也可以通过凹槽内部的把手移动和携带电池本体，由于吊环和把手分别与环形槽的一侧和凹槽的内部铰接，吊环和把手不会占用外部空间。

权利要求书1页 说明书3页 附图2页CN 209461529 U 2019.10.01C N 209461529U权　利　要　求　书1/1页CN 209461529 U1.一种便携式锂离子电池，包括电池本体(1)，其特征在于，所述电池本体(1)的两侧均固定设有两个环形槽(3)，所述环形槽(3)的一侧均铰接有吊环(4)，所述电池本体(1)两侧的中部均固定设有第一立槽(5)，所述电池本体(1)正面的中部和电池本体(1)背面的中部均固定设有第二立槽(6)，所述电池本体(1)顶端的中部固定开设有凹槽(9)，所述凹槽(9)的内部铰接有把手(10)，所述电池本体(1)顶端的一侧固定设有负极柱(12)，所述电池本体(1)顶端的另一侧固定设有正极柱(13)，所述电池本体(1)顶端的四个边角均固定设有限位柱，所述限位柱的顶端均固定设有定位柱(16)，所述电池本体(1)底端的四个边角均固定开设有与定位柱(16)相卡合的定位槽(17)。

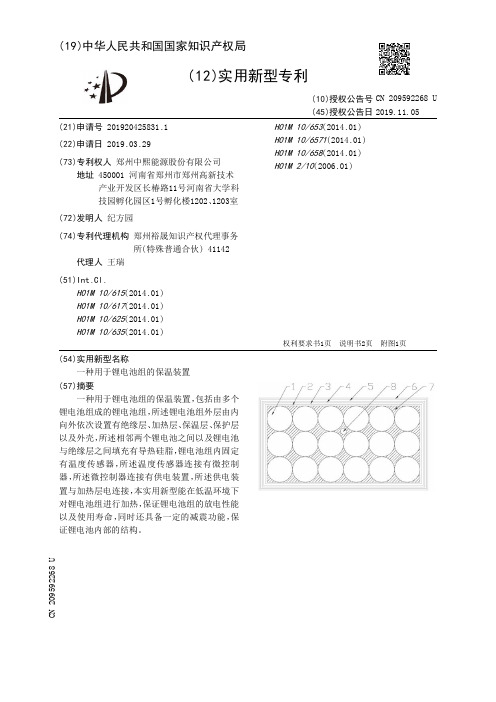

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920425831.1(22)申请日 2019.03.29(73)专利权人 郑州中熙能源股份有限公司地址 450001 河南省郑州市郑州高新技术产业开发区长椿路11号河南省大学科技园孵化园区1号孵化楼1202、1203室(72)发明人 纪方园　(74)专利代理机构 郑州裕晟知识产权代理事务所(特殊普通合伙) 41142代理人 王瑞(51)Int.Cl.H01M 10/615(2014.01)H01M 10/617(2014.01)H01M 10/625(2014.01)H01M 10/635(2014.01)H01M 10/653(2014.01)H01M 10/6571(2014.01)H01M 10/658(2014.01)H01M 2/10(2006.01)(54)实用新型名称一种用于锂电池组的保温装置(57)摘要一种用于锂电池组的保温装置，包括由多个锂电池组成的锂电池组，所述锂电池组外层由内向外依次设置有绝缘层、加热层、保温层、保护层以及外壳，所述相邻两个锂电池之间以及锂电池与绝缘层之间填充有导热硅脂，锂电池组内固定有温度传感器，所述温度传感器连接有微控制器，所述微控制器连接有供电装置，所述供电装置与加热层电连接，本实用新型能在低温环境下对锂电池组进行加热，保证锂电池组的放电性能以及使用寿命，同时还具备一定的减震功能，保证锂电池内部的结构。

权利要求书1页 说明书2页 附图1页CN 209592268 U 2019.11.05C N 209592268U权　利　要　求　书1/1页CN 209592268 U1.一种用于锂电池组的保温装置，包括由多个锂电池(1)组成的锂电池组，其特征在于：所述锂电池组外层由内向外依次设置有绝缘层(2)、加热层(3)、保温层(4)、保护层(5)以及外壳(6)，所述相邻两个锂电池(1)之间以及锂电池(1)与绝缘层(2)之间填充有导热硅脂(7)，锂电池组内固定有温度传感器(8)，所述温度传感器(8)连接有微控制器(9)，所述微控制器(9)连接有供电装置(10)，所述供电装置(10)与加热层(3)电连接。

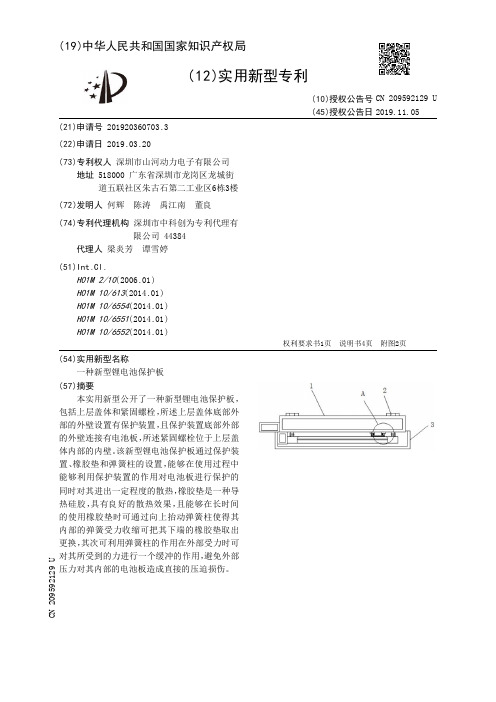

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920360703.3(22)申请日 2019.03.20(73)专利权人 深圳市山河动力电子有限公司地址 518000 广东省深圳市龙岗区龙城街道五联社区朱古石第二工业区6栋3楼(72)发明人 何辉　陈涛　禹江南　董良　(74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 梁炎芳　谭雪婷(51)Int.Cl.H01M 2/10(2006.01)H01M 10/613(2014.01)H01M 10/6554(2014.01)H01M 10/6551(2014.01)H01M 10/6552(2014.01)(54)实用新型名称一种新型锂电池保护板(57)摘要本实用新型公开了一种新型锂电池保护板，包括上层盖体和紧固螺栓，所述上层盖体底部外部的外壁设置有保护装置，且保护装置底部外部的外壁连接有电池板，所述紧固螺栓位于上层盖体内部的内壁。

该新型锂电池保护板通过保护装置、橡胶垫和弹簧柱的设置，能够在使用过程中能够利用保护装置的作用对电池板进行保护的同时对其进出一定程度的散热，橡胶垫是一种导热硅胶，具有良好的散热效果，且能够在长时间的使用橡胶垫时可通过向上抬动弹簧柱使得其内部的弹簧受力收缩可把其下端的橡胶垫取出更换，其次可利用弹簧柱的作用在外部受力时可对其所受到的力进行一个缓冲的作用，避免外部压力对其内部的电池板造成直接的压迫损伤。

权利要求书1页 说明书4页 附图2页CN 209592129 U 2019.11.05C N 209592129U权　利　要　求　书1/1页CN 209592129 U1.一种新型锂电池保护板，包括上层盖体(1)和紧固螺栓(2)，其特征在于：所述上层盖体(1)底部外部的外壁设置有保护装置(8)，且保护装置(8)底部外部的外壁连接有电池板(7)，所述紧固螺栓(2)位于上层盖体(1)内部的内壁，所述上层盖体(1)上端外部的外壁安装有散热条(5)，且散热条(5)外部外壁的一端设置有防护装置(4)，所述电池板(7)底部外部的外壁安装有散热装置(6)，所述电池板(7)下端外部的外壁连接有下层盖体(3)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920427715.3(22)申请日 2019.04.01(73)专利权人 深圳市特派科技有限公司地址 518116 广东省深圳市龙岗区园山街道窝肚工业区5号(72)发明人 尹晟　(51)Int.Cl.H01M 2/10(2006.01)(54)实用新型名称一种新型动力锂电池(57)摘要本实用新型涉及一种新型动力锂电池，包括锂电池本体、正极接口、负极接口、短侧面插口、长侧面插口、锂电池集成底座、连接插条，所述锂电池本体为长方体形状，锂电池本体上表面左端设置正极接口，锂电池本体上表面右端设置负极接口，锂电池本体较长的两个侧面设置长侧面插口，锂电池本体较短的两个侧面设置短侧面插口，且每相邻的两个锂电池本体通过连接插条连接，解决了现有电动车上的锂电池容易颠簸而照成断路的问题，保障了电动车的正常行驶，宜推广使用。

权利要求书1页 说明书2页 附图3页CN 209515804 U 2019.10.18C N 209515804U权　利　要　求　书1/1页CN 209515804 U1.一种新型动力锂电池，其特征在于，包括锂电池本体（1）、正极接口（2）、负极接口（3）、短侧面插口（4）、长侧面插口（5）、锂电池集成底座（6）、连接插条（7），所述锂电池本体（1）为长方体形状，锂电池本体（1）上表面左端设置正极接口（2），锂电池本体（1）上表面右端设置负极接口（3），锂电池本体（1）较长的两个侧面设置长侧面插口（5），锂电池本体（1）较短的两个侧面设置短侧面插口（4），且每相邻的两个锂电池本体（1）通过连接插条（7）连接，每四个锂电池本体（1）连接的整体放置于锂电池集成底座（6）内部，所述锂电池集成底座（6）包括底座板（8）、加固护臂（9）、加固插条（10），所述底座板（8）与加固护臂（9）焊接连接，且每个加固护臂（9）上设置十个固插条（10），锂电池本体（1）放置于底座板（8）上，固插条（10）插入到短侧面插口（4）与长侧面插口（5）底部内。

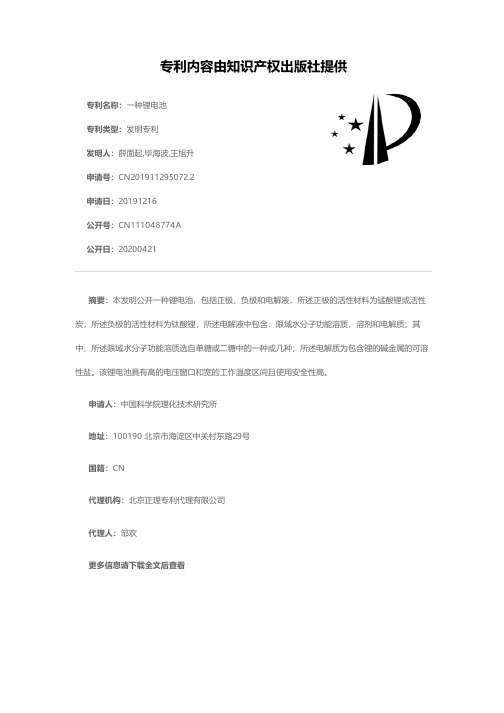

专利名称：一种锂电池
专利类型：发明专利
发明人：薛面起,毕海波,王旭升申请号：CN201911295072.2申请日：20191216
公开号：CN111048774A
公开日：
20200421
专利内容由知识产权出版社提供
摘要：本发明公开一种锂电池，包括正极、负极和电解液，所述正极的活性材料为锰酸锂或活性炭，所述负极的活性材料为钛酸锂，所述电解液中包含：限域水分子功能溶质、溶剂和电解质；其中，所述限域水分子功能溶质选自单糖或二糖中的一种或几种；所述电解质为包含锂的碱金属的可溶性盐。

该锂电池具有高的电压窗口和宽的工作温度区间且使用安全性高。

申请人：中国科学院理化技术研究所
地址：100190 北京市海淀区中关村东路29号
国籍：CN
代理机构：北京正理专利代理有限公司
代理人：邹欢
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920548796.2(22)申请日 2019.04.22(73)专利权人 骆驼集团新能源电池有限公司地址 441000 湖北省襄阳市高新区无锡路18号(72)发明人 张巧灵　张宝华　娄勇刚　张文广　石金林　周帅　陈念　(74)专利代理机构 襄阳中天信诚知识产权事务所 42218代理人 何静月(51)Int.Cl.H01M 10/058(2010.01)H01M 10/615(2014.01)H01M 10/6571(2014.01)(54)实用新型名称一种加速锂离子电池浸润的装置(57)摘要一种加速锂离子电池浸润的装置，加热固定板、丝杆挡板相互平行的设置于底座左右两端，加热固定板与丝杆挡板之间还设置有一个加热推板，加热推板与丝杆挡板相互平行，加热推板与丝杆挡板之间设置有一个以上的滚珠丝杆，且加热推板与丝杆挡板相对位置上均匀设置有一个以上与滚珠丝杆相匹配的通孔，滚珠丝杆依次穿过丝杆挡板、加热推板右端与电机输出轴相连接，加热推板与套接在滚珠丝杆上的丝杆螺母固定连接；加热固定板右侧设置有一个用于给注液后软包锂离子电池加热的第一加热片，加热推板的左侧设置有一个用于给注液后软包锂离子电池加热的第二加热片；结构简单，可加速锂离子电池极片浸润，使电解液均匀分布，提高生产效率。

权利要求书1页 说明书3页 附图1页CN 209592224 U 2019.11.05C N 209592224U1.一种加速锂离子电池浸润的装置，其特征在于：在底座（3）上垂直连接有加热固定板（1）、丝杆挡板（7），所述加热固定板（1）、丝杆挡板（7）相互平行的设置于底座（3）左右两端，所述加热固定板（1）右侧的底座（3）上还设置有一个用于放置注液后软包锂离子电池（8）的固定台（2），所述加热固定板（1）与丝杆挡板（7）之间还设置有一个加热推板（5），所述加热推板（5）与丝杆挡板（7）相互平行，所述加热推板（5）与丝杆挡板（7）之间设置有一个以上的滚珠丝杆（6），且加热推板（5）与丝杆挡板（7）相对位置上均匀设置有一个以上与滚珠丝杆（6）相匹配的通孔，所述滚珠丝杆（6）依次穿过丝杆挡板（7）、加热推板（5）右端与电机输出轴相连接，所述加热推板（5）与套接在滚珠丝杆（6）上的丝杆螺母固定连接；所述加热固定板（1）右侧设置有一个用于给注液后软包锂离子电池（8）加热的第一加热片，所述加热推板（5）的左侧设置有一个用于给注液后软包锂离子电池（8）加热的第二加热片；还包括一个用于给电机、第一加热片、第二加热片提供电能的电源，所述电机与电机控制开关串联后连接在电源的正负极两端，所述第一加热片、第二加热片分别与各自的加热开关串联后连接在电源的正负极两端。

专利名称：一种锂电池
专利类型：实用新型专利
发明人：朱乐,李吉栋,李跃飞,徐悦斌,何巍申请号：CN202121898714.0
申请日：20210813
公开号：CN215988956U
公开日：
20220308
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂电池，其属于电池技术领域，包括电池外壳、卷芯和端子，所述卷芯设置于所述电池外壳的内部，所述卷芯包括正极片、负极片和隔膜，所述电池外壳与一个极片连接，所述隔膜设置于所述正极片和所述负极片之间以隔绝所述正极片和所述负极片；所述端子与所述电池外壳固定连接，所述端子包括连接片和极柱，所述连接片与另一个极片连接，所述极柱的底端与所述连接片连接，顶端与外界连通，所述极柱与所述电池外壳间隔设置。

本实用新型提出的锂电池内部无需汇流片，节约空间，增大了锂电池的容量，降低了重量，并且成本低。

申请人：宁波亿纬创能锂电池有限公司
地址：315099 浙江省宁波市奉化区经济开发区滨海新区滨湾路99号(15幢205)
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：王士强
更多信息请下载全文后查看。

专利名称：一种新型锂电池
专利类型：实用新型专利
发明人：韦水凌,黄冬来,梁东建,刘超申请号：CN201721223744.5
申请日：20170922
公开号：CN207558969U
公开日：
20180629
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型锂电池，包括正极复合集流体、负极复合集流体、正极涂料层和负极涂料层，正极复合集流体包括依次层叠设置的正极集流体、正极隔膜以及正极保护膜，正极涂料层涂覆于正极集流体的表面形成正极极片，负极复合集流体包括依次层叠设置的负极集流体、负极隔膜以及负极保护膜，负极涂料层涂覆于负极集流体的表面形成负极极片，正极集流体和负极集流体均呈网状。

本实用新型的有益效果是组装工艺简单，保证了产品质量，降低了生产成本，同时便于携带，使用方便。

申请人：深圳瑞隆新能源科技有限公司
地址：518118 广东省深圳市坪山新区兰竹东路12号健马科技厂区3#厂房1-3层
国籍：CN
代理机构：北京轻创知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种新型抗冲击锂电池
专利类型：实用新型专利
发明人：蒋子翱,李智,蒋芝叶,胡常波,龚永权,朱叶,朱锦玉,肖时苏,周明晖
申请号：CN201920613297.7
申请日：20190428
公开号：CN209592150U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型属于锂电池技术领域，且公开了一种新型抗冲击锂电池，包括保护框，所述保护框的内部开设有收纳腔，且保护框的顶部和底部均安装有限位杆，所述收纳腔的内壁四面均安装有弹簧，所述弹簧相对于保护框的一端安装有压板，所述压板相对于弹簧的一侧开设有限位槽，所述限位槽的内部卡合有卡板，所述卡板相对于压板的一侧安装有气囊，所述气囊相对于卡板的一侧安装有电池主体，本实用新型设置了卡板、限位槽、压板、弹簧和气囊，通过气囊和弹簧抵消电池主体受到的冲击，并且在限位槽的作用下，让气囊通过卡板便于进行更换，达到了通过弹簧和气囊进行配合抗震，从而提高装置的抗震性能，并且气囊可以进行更换的效果。

申请人：深圳市金宇宙能源有限公司
地址：518000 广东省深圳市龙华区福城街道桔塘社区福前路434号颐泉综合楼A栋202
国籍：CN
代理机构：深圳市中科创为专利代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920572492.X(22)申请日 2019.04.25(73)专利权人 涿州市新创物探设备有限公司地址 072750 河北省保定市涿州市开发区万达工贸小区徐里营三村村北(72)发明人 刘新　刘爽　(51)Int.Cl.H01M 2/10(2006.01)H01M 10/613(2014.01)H01M 10/6561(2014.01)H01M 10/6551(2014.01)H01M 10/42(2006.01)H01M 10/48(2006.01)(54)实用新型名称一种用于保护锂电池的专用壳体(57)摘要本实用新型公开了一种用于保护锂电池的专用壳体，包括矩形空心壳体结构，矩形空心壳体结构由四个侧板、底板和顶盖依次围设而成；所述侧板包括双层散热遮阳板，双层散热遮阳板上开设有多个用于将锂电池工作时发出的热量散出的散热孔；所述底板的底端固定设置有多个支撑在地面上用于避免在雷雨天锂电池发生雷击现象的避雷针；所述顶盖上设置有用于使得锂电池正极伸出壳体的通孔一、用于使得锂电池负极伸出壳体的通孔二以及便于人手提握的提手。

本实用新型能够有效地对锂电池起到了遮阳作用，避免锂电池因阳光照射而温度升高，能够将锂电池使用时发出的热量散出，在雷雨天气使用时不会被雷电击中，延长了锂电池的使用寿命，十分便捷。

权利要求书1页 说明书3页 附图5页CN 209592148 U 2019.11.05C N 209592148U权　利　要　求　书1/1页CN 209592148 U1.一种用于保护锂电池的专用壳体，包括用于将锂电池(1)盛放在内部且呈封闭状的矩形空心壳体结构，矩形空心壳体结构由四个侧板(18)、与侧板(18)底端相固定的底板(2)和盖设在侧板(18)顶端的顶盖(6)依次围设而成；其特征在于：所述侧板(18)包括双层散热遮阳板(3)，双层散热遮阳板(3)上开设有多个用于将锂电池(1)工作时发出的热量散出的散热孔(4)；所述底板(2)的底端固定设置有多个支撑在地面上用于避免在雷雨天锂电池(1)发生雷击现象的避雷针(16)；所述顶盖(6)上设置有用于使得锂电池正极(11)伸出壳体的通孔一(8)、用于使得锂电池负极(12)伸出壳体的通孔二(9)以及便于人手提握的提手(10)。
