【CN109980299A】一种锂电池pack组装工艺【专利】

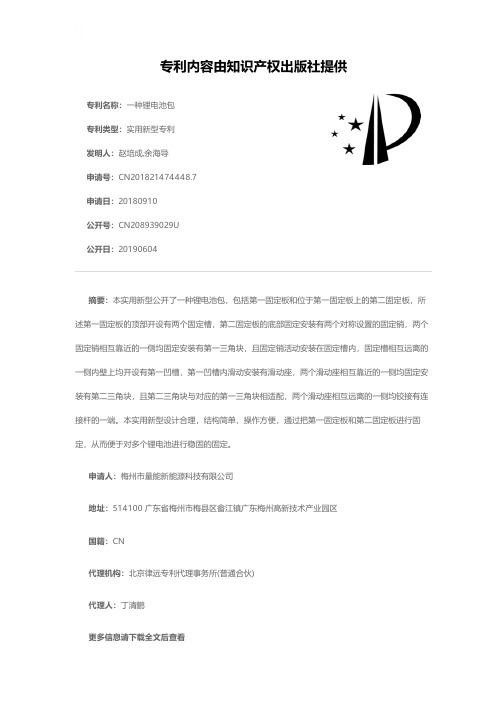

专利名称：一种锂电池包
专利类型：实用新型专利
发明人：赵培成,余海导
申请号：CN201821474448.7申请日：20180910
公开号：CN208939029U
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂电池包，包括第一固定板和位于第一固定板上的第二固定板，所述第一固定板的顶部开设有两个固定槽，第二固定板的底部固定安装有两个对称设置的固定销，两个固定销相互靠近的一侧均固定安装有第一三角块，且固定销活动安装在固定槽内，固定槽相互远离的一侧内壁上均开设有第一凹槽，第一凹槽内滑动安装有滑动座，两个滑动座相互靠近的一侧均固定安装有第二三角块，且第二三角块与对应的第一三角块相适配，两个滑动座相互远离的一侧均铰接有连接杆的一端。

本实用新型设计合理，结构简单，操作方便，通过把第一固定板和第二固定板进行固定，从而便于对多个锂电池进行稳固的固定。

申请人：梅州市量能新能源科技有限公司
地址：514100 广东省梅州市梅县区畲江镇广东梅州高新技术产业园区
国籍：CN
代理机构：北京律远专利代理事务所(普通合伙)
代理人：丁清鹏
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922195874.8(22)申请日 2019.12.10(73)专利权人 蓝谷智慧（北京）能源科技有限公司地址 100176 北京市大兴区北京经济技术开发区东环中路5号12幢3E06M室(72)发明人 赵建伟　李鹏飞　(51)Int.Cl.H01M 50/209(2021.01)H01M 50/244(2021.01)H01M 50/258(2021.01)H01M 50/289(2021.01)H01M 50/507(2021.01)H01M 50/287(2021.01)(54)实用新型名称一种电池PACK堆叠结构(57)摘要本实用新型公开了一种电池PACK堆叠结构，包括电芯组件，若干个电芯组件通过串并联的方式组成串并联组件，所述串并联组件设有多排，每排设有多个所述电芯组件，每排所电芯组件之间通过加长螺杆相串联；所述串并联组件的前后两端设有前后钣金，所述串并联组件的两侧设有侧面连接筋，所述侧面连接筋通过螺栓与所述前后钣金固接；所述前后钣金设有信号采集组件；本实用新型的优点在于：通过注塑件和钣金件结合的形式，实现了电池的多级串联，合理的降低了电池模组的组装步骤，提高了工作效率。

此种结构形式对体积影响较小，不会额外增大太多电池模组的体积，提升了功率密度，方便后续电池组的使用。

权利要求书1页 说明书4页 附图5页CN 212434748 U 2021.01.29C N 212434748U1.一种电池PACK堆叠结构，其特征在于：包括电芯组件，所述电芯组件包括电芯，所述电芯的顶端与顶壳扣合，底端与底座扣合，所述的顶壳和底座均嵌入式设有加强件，所述顶壳的上端开口，开口处设有上盖；所述电芯的前后面分别粘贴有绝缘板；若干个电芯组件通过串并联的方式组成串并联组件，所述串并联组件设有多排，每排设有多个所述电芯组件，每排所电芯组件之间通过加长螺杆相串联；所述串并联组件的前后两端设有前后钣金，所述串并联组件的两侧设有侧面连接筋，所述侧面连接筋通过螺栓与所述前后钣金固接；所述前后钣金设有信号采集组件。

锂电池pack生产工艺流程详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!锂电池 Pack 生产工艺流程详解引言随着电动汽车和便携电子设备的普及，锂电池作为一种高能量密度和环保的能源储存解决方案，受到了广泛的关注和应用。

锂电池PACK工艺详解在当今的能源领域，锂电池凭借其高能量密度、长循环寿命等优势，成为了众多电子设备和电动汽车的动力之源。

而锂电池 PACK 工艺则是将电芯组合成电池包的关键环节，直接影响着电池的性能、安全性和可靠性。

接下来，让我们详细了解一下锂电池 PACK 工艺。

锂电池 PACK 工艺，简单来说，就是将多个单体锂电池通过串并联的方式组合在一起，并配置相应的保护电路、管理系统和外壳等，以满足不同应用场景的需求。

首先是电芯的筛选与配对。

这是确保电池包性能一致性的重要步骤。

电芯在生产过程中，由于工艺和材料的细微差异，其性能参数如容量、内阻、电压等会存在一定的偏差。

在 PACK 工艺中，需要对电芯进行严格的检测和筛选，将性能相近的电芯组合在一起，以减少电池包在使用过程中的不均衡问题。

然后是电池的连接方式。

常见的有焊接和螺栓连接两种。

焊接方式包括激光焊接、电阻焊接等，具有连接牢固、电阻小的优点，但操作难度较大，对工艺要求高。

螺栓连接则相对简单，便于维护和更换，但连接电阻较大，可能会影响电池的性能。

在电池连接完成后，就需要配置保护电路。

保护电路主要包括过充保护、过放保护、过流保护和短路保护等功能。

当电池的电压、电流或温度等参数超出安全范围时，保护电路会及时切断电路，防止电池损坏甚至发生安全事故。

除了保护电路，电池管理系统（BMS）也是锂电池 PACK 工艺中的关键部分。

BMS 可以实时监测电池的电压、电流、温度等参数，并通过算法对电池的状态进行评估和预测。

它可以实现均衡充电，即保证每个电芯都能充满电，提高电池的整体容量和使用寿命。

同时，BMS还能与外部设备进行通信，将电池的信息传递给用户或控制系统。

接下来是散热设计。

锂电池在充放电过程中会产生热量，如果热量不能及时散发，会影响电池的性能和寿命，甚至引发安全问题。

常见的散热方式有风冷、液冷和相变材料散热等。

风冷结构简单，成本低，但散热效果相对较差；液冷散热效率高，但系统复杂，成本较高；相变材料散热则具有体积小、重量轻的优点，但成本也较高。

锂电池pack的工艺
锂电池pack的工艺包括以下几个方面：
1. 电芯选择：选择合适规格的锂电芯，例如锂离子电池、锂聚合物电池等。

2. 电芯测试：对电芯进行各项测试，包括测量电芯容量、内阻、电压平衡等参数，确保电芯质量符合要求。

3. 电芯组装：将多个电芯按照设计要求进行组装，通常采用焊接或压接技术固定电芯与连接片之间的连接。

4. 保护电路设计：设计适合的保护电路，包括过充保护、过放保护、过流保护等功能，以确保电池安全可靠。

5. 温控系统设计：设计合适的温控系统，确保在充电和放电过程中电池温度控制在安全范围内。

6. 外壳设计：设计适合的外壳结构，保护电芯和电路板，提供机械支撑和外部接口。

7. 电池管理系统：设计合适的电池管理系统，包括电池状态监测、充放电控制、通信接口等功能。

8. 电池充放电测试：对组装好的电池pack进行充放电测试，验证电池性能和安全性。

9. 封装：将电池pack进行封装，通常采用软包、硬盒等形式进行。

10. 成品测试：对封装好的电池pack进行成品测试，包括容量、电压、循环寿命等测试，确保产品质量。

11. 安全认证：对电池pack进行相关的认证，如CE、UL等，确保产品符合安全标准。

以上是锂电池pack的一般工艺流程，具体的工艺流程可能根据产品需求和制造商的要求有所不同。

专利名称：一种动力锂电池组装用工装专利类型：发明专利
发明人：李萌
申请号：CN201911196583.9
申请日：20191129
公开号：CN110994003A
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本发明提供一种动力锂电池组装用工装，涉及电池组装设备技术领域，包括工装底座，工装底座顶面上的两端分别垂直设置有左支撑板和右支撑板，左支撑板和右支撑板之间活动设置有卡板装置，左支撑板和右支撑板的内侧壁上均设置有卡板槽，卡板装置包括后卡板，后卡板的左右两端分别固定设置有左卡板和右卡板，左卡板和右卡板的外侧壁上均设置有滑块装置，且滑块装置分别滑动设置在左支撑板和右支撑板的内侧壁上的卡板槽内，左卡板和右卡板之间活动设置有前卡板，且后卡板、右卡板、前卡板和左卡板首尾依次相连围成矩形框架结构。

本发明具有能根据锂电池需要组装的规格进行调节夹紧，且方便对组装后的锂电池进行检查等优点。

申请人：友信宏科新能源(徐州)有限公司
地址：221130 江苏省徐州市邳州市高新技术产业开发区滨湖大道014号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922419389.4(22)申请日 2019.12.27(73)专利权人 洛阳鑫光锂电科技有限公司地址 471000 河南省洛阳市中国（河南）自由贸易试验区洛阳片区高新区延光路火炬园D座602室(72)发明人 尤文治　曹光明　(74)专利代理机构 北京中原华和知识产权代理有限责任公司 11019代理人 刘亚莉　寿宁(51)Int.Cl.H01M 10/058(2010.01)H01M 2/10(2006.01)H01M 2/04(2006.01)H01M 10/052(2010.01)(54)实用新型名称一种圆柱锂电池pack工装(57)摘要本实用新型涉及一种圆柱锂电池pack工装，包括上盖、下盖、设置于上盖和下盖之间的电池组以及用于夹持电池组的压紧块；上盖和下盖的底面分别装配有上盖连接片和下盖连接片；电池组中电池单体两端的正极、负极分别与上盖连接片的镍带或下盖连接片的镍带焊接在一起实现导通；压紧块分别装配在下盖左右两侧的内壁并与下盖之间固定，带有螺纹的紧固件插入上盖上的螺纹导销孔和下盖对应的螺孔中拧紧使上盖和下盖固定在一起；电池组中相邻电池单体之间相互紧密接触。

本实用新型可以提高圆柱锂电池pack后的能量密度，可以采用自动焊接从而提高生产效率。

权利要求书1页 说明书4页 附图3页CN 211062813 U 2020.07.21C N 211062813U1.一种圆柱锂电池pack工装，其特征在于包括上盖、下盖、设置于上盖和下盖之间的电池组以及用于夹持电池组的压紧块；上盖和下盖的底面分别设置有用于装配上盖连接片和下盖连接片的第一凹槽和第二凹槽，上盖连接片和下盖连接片的结构相同，均由镍带和铜片焊接在一起形成；电池组中电池单体的两端分别与上盖连接片的镍带或下盖连接片的镍带焊接在一起实现导通；所述的压紧块至少设置有两个，分别装配在下盖左右两侧的内壁并与下盖之间固定，压紧块内侧还设置有用于适配电池组的弧形凹槽；所述的上盖上还设置有螺纹导销孔用于和下盖的螺孔对应，带有螺纹的紧固件插入螺纹导销孔和对应的螺孔中拧紧使上盖和下盖固定在一起；所述的电池组由多个电池单体并列排列组成，相邻电池单体之间相互紧密接触。

专利名称：一种锂电池组装装置专利类型：实用新型专利
发明人：孙圣甲
申请号：CN202020708389.6申请日：20200501
公开号：CN212085155U
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂电池组装装置，包括机壳、支脚和支撑板，所述支脚固定安装于机壳底端四角，所述支撑板固定安装于机壳顶端，所述机壳外壁一端通过螺栓固定安装有电机，所述电机动力输出端贯穿机壳且固定连接有丝杆，所述丝杆外壁表面开设有左旋螺纹和右旋螺纹，且左旋螺纹位于右旋螺纹一端，所述左旋螺纹和右旋螺纹外部分别滑动安装有滑动螺母；本实用新型通过安装的移动板，能通过夹持板对锂电池进行夹持固定，结构简单，操作方便快捷，使得该锂电池在组装过程中不容易产生晃动，保证了锂电池组装过程中的稳定性，提高了锂电池的组装效果，具有非常好的实用性。

申请人：孙圣甲
地址：237000 安徽省六安市裕安区丁集镇西河村闸堰组
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型电池组PACK结构专利类型：实用新型专利
发明人：李志福,陈设军,杨海秀,李清华申请号：CN201621464874.3
申请日：20161229
公开号：CN206558593U
公开日：
20171013
专利内容由知识产权出版社提供
摘要：一种新型电池组PACK结构，涉及锂电池技术领域，其包括多个电池单元和PCM保护板，还包括转接电路板,转接电路板上设有第一接口组和第二接口组，第一接口组和第二接口组之间串联，第一接口组与第二接口组相互垂直设置，第一接口组包括七行五列排列成矩形的接口，第二接口组包括六行五列排列成矩形的接口；第一接口组和第二接口组的同一行的接口串联，不同行接口之间并联；转接电路板电连接所述PCM保护板的下表面，多个电池单元一一对应的插接于接口，该新型电池组PACK结构能输出大电流、高电压的电能，而且结构紧凑、组装方便，便于制造。

申请人：东莞市金源电池科技有限公司
地址：523000 广东省东莞市石碣镇沙腰南边工业区新华路
国籍：CN
代理机构：东莞市华南专利商标事务所有限公司
代理人：刘克宽
更多信息请下载全文后查看。
