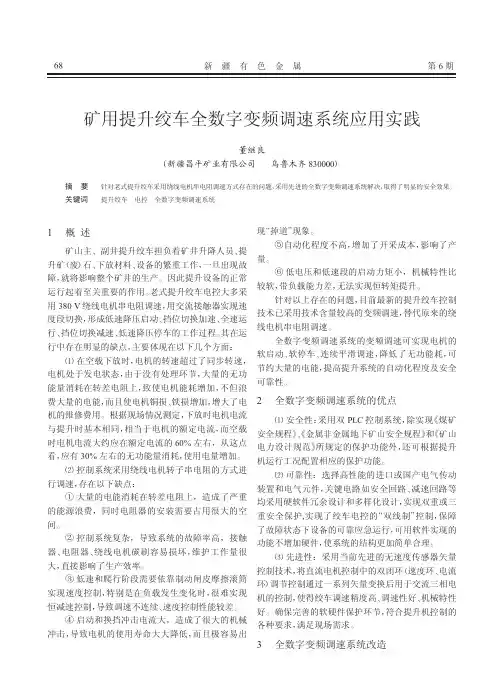

第6期新疆有色金属矿用提升绞车全数字变频调速系统应用实践董继良（新疆昌平矿业有限公司乌鲁木齐830000）摘要针对老式提升绞车采用绕线电机串电阻调速方式存在的问题，采用先进的全数字变频调速系统解决，取得了明显的安全效果。
关键词提升绞车电控全数字变频调速系统1概述矿山主、副井提升绞车担负着矿井升降人员、提升矿（废）石、下放材料、设备的繁重工作，一旦出现故障，就将影响整个矿井的生产。
因此提升设备的正常运行起着至关重要的作用。
老式提升绞车电控大多采用380V绕线电机串电阻调速，用交流接触器实现速度段切换，形成低速降压启动、挡位切换加速、全速运行、挡位切换减速、低速降压停车的工作过程。
其在运行中存在明显的缺点，主要体现在以下几个方面：⑴在空载下放时，电机的转速超过了同步转速，电机处于发电状态，由于没有处理环节，大量的无功能量消耗在转差电阻上，致使电机能耗增加，不但浪费大量的电能，而且使电机铜损、铁损增加，增大了电机的维修费用。
根据现场情况测定，下放时电机电流与提升时基本相同，相当于电机的额定电流，而空载时电机电流大约应在额定电流的60%左右，从这点看，应有30%左右的无功能量消耗，使用电量增加。
⑵控制系统采用绕线电机转子串电阻的方式进行调速，存在以下缺点：①大量的电能消耗在转差电阻上，造成了严重的能源浪费，同时电阻器的安装需要占用很大的空间。
②控制系统复杂，导致系统的故障率高，接触器、电阻器、绕线电机碳刷容易损坏，维护工作量很大，直接影响了生产效率。
③低速和爬行阶段需要依靠制动闸皮摩擦滚筒实现速度控制，特别是在负载发生变化时，很难实现恒减速控制，导致调速不连续、速度控制性能较差。
④启动和换挡冲击电流大，造成了很大的机械冲击，导致电机的使用寿命大大降低，而且极容易出现“掉道”现象。
⑤自动化程度不高，增加了开采成本，影响了产量。
⑥低电压和低速段的启动力矩小，机械特性比较软，带负载能力差，无法实现恒转矩提升。

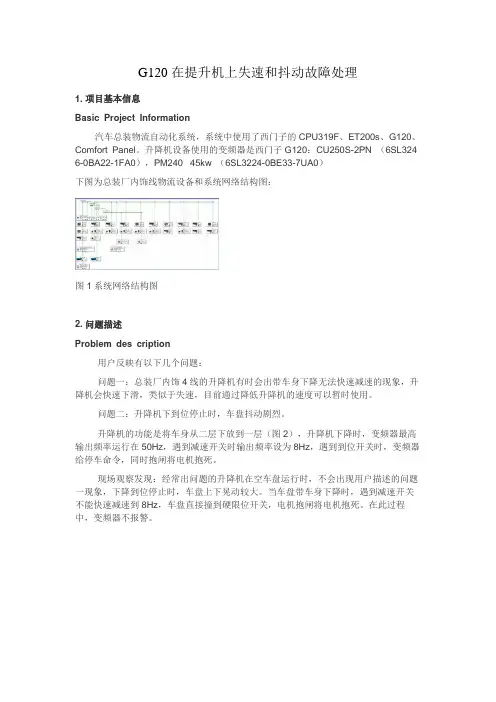

G120在提升机上失速和抖动故障处理1. 项目基本信息Basic Project Information汽车总装物流自动化系统，系统中使用了西门子的CPU319F、ET200s、G120、Comfort Panel。
升降机设备使用的变频器是西门子G120：CU250S-2PN （6SL324 6-0BA22-1FA0），PM240 45kw （6SL3224-0BE33-7UA0）下图为总装厂内饰线物流设备和系统网络结构图：图1系统网络结构图2. 问题描述Problem des cription用户反映有以下几个问题：问题一：总装厂内饰4线的升降机有时会出带车身下降无法快速减速的现象，升降机会快速下滑，类似于失速，目前通过降低升降机的速度可以暂时使用。
问题二：升降机下到位停止时，车盘抖动剧烈。
升降机的功能是将车身从二层下放到一层（图2），升降机下降时，变频器最高输出频率运行在50Hz，遇到减速开关时输出频率设为8Hz，遇到到位开关时，变频器给停车命令，同时抱闸将电机抱死。
现场观察发现：经常出问题的升降机在空车盘运行时，不会出现用户描述的问题一现象，下降到位停止时，车盘上下晃动较大。
当车盘带车身下降时，遇到减速开关不能快速减速到8Hz，车盘直接撞到硬限位开关，电机抱闸将电机抱死。
在此过程中，变频器不报警。
图2 升降机设备3. 问题分析Problem Analysis问题一：升降机不能快速减速，且变频器不报错1) 升降机下放重物，电机工作在发电状态，变频器应禁用Vdmax控制器，启用能耗制动，利用变频器集成的制动单元和外部制动电阻消耗能量。
检查变频器接线，尤其是制动电阻的接线是否正确。
检查变频器参数设置P1240/P1280，是否禁用Vdmax 控制器。
检查P219制动功率设置是否正确。
2) 考虑制动电阻的制动功率是否合适。
3) 实际速度与设定速度不一致时，变频器默认设置可以报A7903，且作为状态字Bit8通过通讯报文返回给PLC。
西门子标准变频器在提升中的应用
目前，变频器在提升的应用越来越广泛，如起重、提升、电梯等行业。
在提升中应用变频器主要有以下特点：
¾负载在下降过程中，电机会处于发电状态，即变频器处于能量回馈状态，为了防止变频器产生过电压现象而跳闸，需要制动单元与制动电阻来消耗回馈能量。
¾在提升系统中有配重(couterweight)的情况下，下降的过程有可能是电动状态，因此电机可能会工作在四象限。
¾当负载在机械抱闸打开的情况下暂停，电机需要输出很高的转矩阻止负载降落。
¾某些场合需要变频器的精确定位功能，当然定位功能也可能在上位机中实现，如电梯应用。
¾大部分的提升装置要充分考虑其安全可靠性。
¾系统的加减速需要仔细控制。
图1 变频器在提升中应用示意图
针对提升的应用特点，标准变频器应该满足以下特性
•最好安装编码器，以保证系统速度精度与安全性。
MicroMaster440所实用的编码器有TTL与HTL类型。
•加装制动单元与制动电阻，通过P1240禁止变频器的直流电压控制器功能，同时要在P1237里设置制动占空比。
•要确保电机参数的准确，这一点对于矢量控制尤其重要。
•要利用功能块来搭建超速或者负载降落保护。
•投入电机外部抱闸控制，参数为P1215-P1217。
•对于有配重的负载，矢量控制(SLVC或VC)建议用加速度予控(P1496与P0342)，对于无配重负载，建议用附加转矩(P1511)来增加启动转矩。
调试
带编码器的矢量控制
借助于编码器模板(6SE6400-0EN00-0AA0)及编码器完成。
优点：
1.可实现零速满转矩运行
2.低速时性能好，确保精确定位
3.真实的反馈速度以防止电机超速与负载突降
4.容易调试
缺点：成本高
调试步骤：
1.快速调试，确保电机数据与电机名牌一致。
2.通过参数P1910=1，3做电机识别。
3.检查编码器接线以及相关参数及DIP设定(P0400,P0408等)，用V/F方式来判断编码器
反馈的方向是否同设定值一致(P0061与P0021)。
4.将直流电压控制器关闭(P1240=0)，并将制动单元投入(P1237=4推荐50%)。
5.投入电机报闸制动(P1215=1)，并根据实际情况优化制动释放延迟时间(P1216)及最小频
率(P1080)。
6.对于无配重的负载，我们需要在提升时给定正的速度值，在下降时给定负的频率值。
7.设置控制方式P1300=21，用P1960来优化速度环（注意优化时电机会转动），同时也
可以手动修改比例增益P1460与积分时间P1462，以改善系统的动态特性。
8.转矩限幅P1520 与P1521通常被放到最大。
9.用功能块来搭建超速保护以及编码器实际反馈与速度设定背离过大保护
设置如下：
P2155[0]=FMAX+10% (55Hz ). 如果当前电机实际频率超过55Hz, 变频器的状态位53.4发生变化。
速度偏差 (设定速度) – (实际编码器返回速度) : >7%
P2800=1 激活功能块
P2801[3]=2 – 激活“或”功能块 OR1
P2801[9]=1 -激活“非”功能块 NOT1
P2802[6]=3 -激活“加法”功能块SUB1
P2802[12]=2 -激活“比较“功能块 CMP1
P2816[0]=53.4 – 把超速信号连接到 OR1
P2816[1]=2886 – 连接速度偏差过大信号到 OR1
P2828=2817 – 将“或”的结果取反 (使它可以作为外部故障信号)
P2873[0]=63 – 电机模型的输出频率
P2873[1]=61 用电机模型的输出频率减去编码器实际频率
P2885[0]=2874 比较
P2885[1]=2889
P2889=7%
P2106[0]=2829 – 当任何一个条件满足时，触发变频器跳闸
无传感器矢量控制
优点：
1.高速时变频器定位精度相对准确。
2.准确的电机模型为超速保护与负载降落保护提供了基础。
3.不需要附加备件，成本低。
缺点：
1.要求仔细调试。
2.在低频时，电机模型计算不准确，因此矢量控制所能达到最小频率比带编码器要高。
3.因为没有实际编码器去测量转子速度，因此超速保护来自观测器模型。
调试步骤：
1.快速调试，确保电机数据与电机名牌一致。
2.通过参数P1910=1，3做电机识别。
3.通过检查参数r1787 < +/- 10%，来确保电机模型的正确性。
4.将直流电压控制器关闭(P1240=0)，并将制动单元投入(P1237=4推荐50%)。
5.投入电机报闸制动(P1215=1)，并根据实际情况优化制动释放延迟时间(P1216)及最小频
率(P1080)。
6.对于无配重的负载，我们需要在提升时给定正的速度值，在下降时给定负的频率值。
7.设置控制方式P1300=20，用P1960来优化速度环（注意优化时电机会转动），同时也
可以手动修改比例增益P1470与积分时间P1472，以改善系统的动态特性。
8.转矩限幅P1520 与P1521通常被放到最大。
9.通常情况下，我们推荐设置P1750.0=0，当变频器频率大于P1755时，采用SLVC控制
方式。
10.我们建议将P1755设置最小，但是，这会受到低频时有效电机模型限制，通常P1755
的最小值受电机功率的影响。
经验上我们可以将P1755设定为电机滑差的1到2倍。
例如，电机50Hz的额定转速为1450转，滑差为1500-1450=50转，折合频率为1.67Hz，因此我们设定P1755的范围是1.7～3.4Hz。
11.为了保证定位精度，变频器最小的运行频率应该大于P1755。
12.如果变频器在P1755以下运行时，我们可以尝试用P1610与P1611产生更多的转矩。
13.在有配重的情况下，我们设置加速度予控P1496=100%，优化P0342，用来在启动负载
的瞬间给系统一个转矩提升。
14.在没有配重的情况下，我们可以借助附加转矩P1511来提高启动转矩或阻止电机被反
拖，我们可以设置P1511=2890，然后在P2890里设定一个经验值，这里要充分考虑空负荷与满负荷的情况。
15.对于无传感器的矢量控制，要仔细测量设备的启动停止特性，通常要往复试验以及严格
地考察电机在不同温度下电机模型的准确性。
16.用功能块来搭建超速保护以及编码器实际反馈与速度设定背离过大保护
设置如下：
P2155[0]=FMAX+10% (55Hz ). 如果当前电机实际频率超过55Hz, 变频器的状态位53.4发生变化。
速度偏差 (设定速度) – (实际编码器返回速度) : >7%
P2800=1 激活功能块
P2801[3]=2 – 激活“或”功能块 OR1
P2801[9]=1 -激活“非”功能块 NOT1
P2802[6]=3 -激活“加法”功能块SUB1
P2802[12]=2 -激活“比较“功能块 CMP1
P2816[0]=53.4 – 把超速信号连接到 OR1
P2816[1]=2886 – 连接速度偏差过大信号到 OR1
P2828=2817 – 将“或”的结果取反 (使它可以作为外部故障信号)
P2873[0]=1170 – 斜坡函数发生器后的设定频率
P2873[1]=63 —电机模型的输出频率
P2885[0]=2874 比较
P2885[1]=2889
P2889=7%
P2106[0]=2829 – 当任何一个条件满足时，触发变频器跳闸。
无论如何，MM440在起重与提升的应用还要经过实践来检验，有时设备的二次启动，有时会造成系统溜车，这时就要不断调整附加转矩或启动转矩等参数的设定值。
有时对于电机的外部抱闸与启动的配合不好，我们还需要去调解外部抱闸释放的延迟时间。
另外，我们还应该注意，变频器版本对功能的影响，例如从版本V2.10 以后，我们在外部抱闸控制上作了一些逻辑上的改变。
V2.09 V2.10。
