西门子Ｓ１２０变频器在转炉中的应用桂立波①　徐慧明（广东省阳春新钢铁有限责公司炼钢厂　广东阳春５２９６００）摘　要　采用西门子新一代变频器Ｓ１２０为核心来升级转炉倾动主从控制系统，通过组建新的控制方式来提高转炉控制的精度和平稳性。

系统中采用一台西门子ＣＵ３２０－２控制单元控制４台西门子功率单元，控制单元与功率单元通过ＣＬＩＱ连接，功率单元与ｐｌｃ通过ｐｒｏｆｉｂｕｓ ｄｐ连接。

实现通过一台西门子ＣＵ３２０－２控制单元控制４台西门子功率单元的主从控制方式实现多轴控制，极大的提高了机械传动的同步性，消除了同步差异性引起的变频报故带来的生产风险因子。

通过我们公司的实践表明采用一台控制单元实现多轴同步控制与老一代一对一通控制方式比对，无论是从控制方式、结构设计都优于前者。

关键词　变频器　转炉　倾动系统　主从控制中图法分类号　ＴＦ３ 文献标识码　ＢＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ ０６ ０２７ＡｐｐｌｉｃａｔｉｏｎｏｆＳｉｅｍｅｎｓＳ１２０ＦｒｅｑｕｅｎｃｙＣｏｎｖｅｒｔｅｒｉｎＣｏｎｖｅｒｔｅＧｕｉＬｉｂｏ　ＸｕＨｕｉｍｉｎｇ（ＳｔｅｅｌｍａｋｉｎｇＰｌａｎｔ，ＧｕａｎｇｄｏｎｇＹａｎｇｃｈｕｎＮｅｗＳｔｅｅｌＣｏ．，Ｌｔｄ．，Ｙａｎｇｃｈｕｎ５２９６００）ＡＢＳＴＲＡＣＴ　ＴｈｅｎｅｗｇｅｎｅｒａｔｉｏｎｏｆＳｉｅｍｅｎｓｉｎｖｅｒｔｅｒＳ１２０ｉｓａｄｏｐｔｅｄｔｏｕｐｇｒａｄｅｔｈｅｃｏｎｖｅｒｔｅｒｔｉｌｔｉｎｇｍａｓｔｅｒ ｓｌａｖｅｃｏｎｔｒｏｌｓｙｓｔｅｍ，ａｎｄｔｈｅｐｒｅｃｉｓｉｏｎａｎｄｓｔａｂｉｌｉｔｙｏｆｃｏｎｖｅｒｔｅｒｃｏｎｔｒｏｌａｒｅｉｍｐｒｏｖｅｄｂｙｅｓｔａｂｌｉｓｈｉｎｇａｎｅｗｃｏｎｔｒｏｌｍｏｄｅ．Ｉｎｔｈｅｓｙｓｔｅｍ，ａＳｉｅｍｅｎｓＣＵ３２０ ２ｃｏｎｔｒｏｌｕｎｉｔｉｓｕｓｅｄｔｏｃｏｎｔｒｏｌ４Ｓｉｅｍｅｎｓｐｏｗｅｒｕｎｉｔｓ．ＴｈｅｃｏｎｔｒｏｌｕｎｉｔａｎｄｐｏｗｅｒｕｎｉｔａｒｅｃｏｎｎｅｃｔｅｄｔｈｒｏｕｇｈＣＬＩＱ，ａｎｄｔｈｅｐｏｗｅｒｕｎｉｔａｎｄｐｌｃａｒｅｃｏｎｎｅｃｔｅｄｔｈｒｏｕｇｈｐｒｏｆｉｂｕｓ ｄｐ．Ｔｈｅｍｕｌｔｉ ａｘｉｓｃｏｎｔｒｏｌｉｓｒｅａｌｉｚｅｄｔｈｒｏｕｇｈｔｈｅｍａｓｔｅｒ ｓｌａｖｅｃｏｎｔｒｏｌｍｏｄｅｏｆｃｏｎｔｒｏｌｌｉｎｇｆｏｕｒＳｉｅｍｅｎｓｐｏｗｅｒｕｎｉｔｓｂｙｏｎｅＳｉｅｍｅｎｓＣＵ３２０ ２ｃｏｎｔｒｏｌｕｎｉｔ，ｗｈｉｃｈｇｒｅａｔｌｙｉｍｐｒｏｖｅｓｔｈｅｓｙｎｃｈｒｏｎｉｚａｔｉｏｎｏｆｍｅｃｈａｎｉｃａｌｔｒａｎｓｍｉｓｓｉｏｎａｎｄｅｌｉｍｉｎａｔｅｓｔｈｅｐｒｏｄｕｃｔｉｏｎｒｉｓｋｆａｃｔｏｒｓｃａｕｓｅｄｂｙｆｒｅｑｕｅｎｃｙｃｏｎｖｅｒｓｉｏｎａｌａｒｍｃａｕｓｅｄｂｙｓｙｎｃｈｒｏｎｉｚａｔｉｏｎｄｉｆｆｅｒｅｎｃｅ．Ｔｈｅｐｒａｃｔｉｃｅｏｆｏｕｒｃｏｍｐａｎｙｓｈｏｗｓｔｈａｔｔｈｅｍｕｌｔｉ ａｘｉｓｓｙｎｃｈｒｏｎｏｕｓｃｏｎｔｒｏｌｕｓｉｎｇｏｎｅｃｏｎｔｒｏｌｕｎｉｔｉｓｓｕｐｅｒｉｏｒｔｏｔｈｅｏｌｄｇｅｎｅｒａｔｉｏｎｏｎｅ ｔｏ ｏｎｅｃｏｎｔｒｏｌｍｏｄｅ，ｂｏｔｈｉｎｔｅｒｍｓｏｆｃｏｎｔｒｏｌｍｏｄｅａｎｄｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎ，ａｎｄｉｔｉｓｗｏｒｔｈｐｏｐｕｌａｒｉｚｉｎｇａｎｄａｄｏｐｔｉｎｇ．ＫＥＹＷＯＲＤＳ　Ｆｒｅｑｕｅｎｃｙｃｏｎｖｅｒｔｅｒ　Ｃｏｎｖｅｒｔｅｒ　Ｔｉｌｔｉｎｇｓｙｓｔｅｍ　Ｍａｓｔｅｒ ｓｌａｖｅｃｏｎｔｒｏｌ１　前言西门子官方公布西门子６ＳＥ７０系列变频器于２０１１年１０月宣布全部停产，新一代的西门子Ｓ１２０变频器作为迭代产品已成为电气传动领域的主力军。

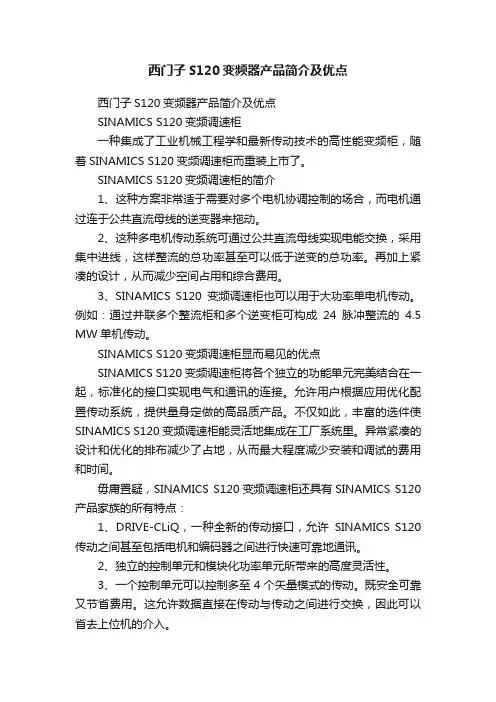

西门子S120变频器产品简介及优点西门子S120变频器产品简介及优点SINAMICS S120变频调速柜一种集成了工业机械工程学和最新传动技术的高性能变频柜，随着SINAMICS S120变频调速柜而重装上市了。

SINAMICS S120变频调速柜的简介1、这种方案非常适于需要对多个电机协调控制的场合，而电机通过连于公共直流母线的逆变器来拖动。

2、这种多电机传动系统可通过公共直流母线实现电能交换，采用集中进线，这样整流的总功率甚至可以低于逆变的总功率。

再加上紧凑的设计，从而减少空间占用和综合费用。

3、SINAMICS S120变频调速柜也可以用于大功率单电机传动。

例如：通过并联多个整流柜和多个逆变柜可构成24脉冲整流的4.5 MW单机传动。

SINAMICS S120变频调速柜显而易见的优点SINAMICS S120变频调速柜将各个独立的功能单元完美结合在一起，标准化的接口实现电气和通讯的连接。

允许用户根据应用优化配置传动系统，提供量身定做的高品质产品。

不仅如此，丰富的选件使SINAMICS S120变频调速柜能灵活地集成在工厂系统里。

异常紧凑的设计和优化的排布减少了占地，从而最大程度减少安装和调试的费用和时间。

毋庸置疑，SINAMICS S120变频调速柜还具有SINAMICS S120产品家族的所有特点：1、DRIVE-CLiQ，一种全新的传动接口，允许SINAMICS S120传动之间甚至包括电机和编码器之间进行快速可靠地通讯。

2、独立的控制单元和模块化功率单元所带来的高度灵活性。

3、一个控制单元可以控制多至4个矢量模式的传动。

既安全可靠又节省费用。

这允许数据直接在传动与传动之间进行交换，因此可以省去上位机的介入。

4、流行的PROFIBUS-DP作为标准总线接口集成在控制单元中;全新的PROFINET IO作为工业以太网通讯选件插装在控制单元上。

通过这些现场总线，SINAMICS S120变频调速柜就能够轻松组态到上位自动化系统中，例如：SIMATIC 或SIMOTION。

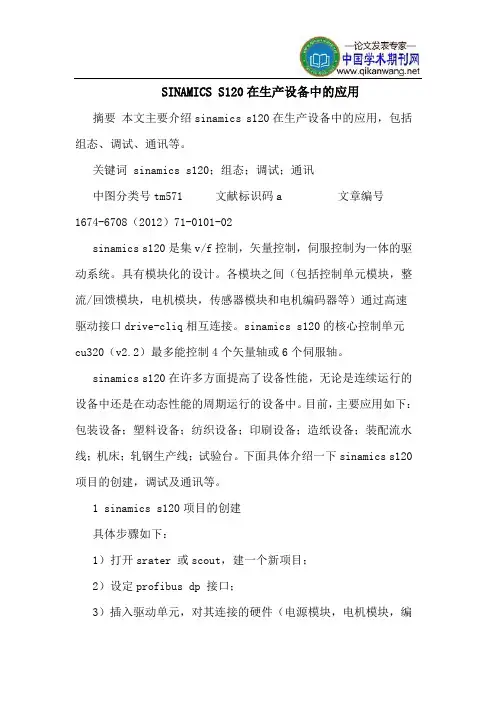

SINAMICS S120在生产设备中的应用摘要本文主要介绍sinamics s120在生产设备中的应用，包括组态、调试、通讯等。

关键词 sinamics s120；组态；调试；通讯中图分类号tm571 文献标识码a 文章编号1674-6708（2012）71-0101-02sinamics s120是集v/f控制，矢量控制，伺服控制为一体的驱动系统。

具有模块化的设计。

各模块之间（包括控制单元模块，整流/回馈模块，电机模块，传感器模块和电机编码器等）通过高速驱动接口drive-cliq相互连接。

sinamics s120的核心控制单元cu320（v2.2）最多能控制4个矢量轴或6个伺服轴。

sinamics s120在许多方面提高了设备性能，无论是连续运行的设备中还是在动态性能的周期运行的设备中。

目前，主要应用如下：包装设备；塑料设备；纺织设备；印刷设备；造纸设备；装配流水线；机床；轧钢生产线；试验台。

下面具体介绍一下sinamics s120项目的创建，调试及通讯等。

1 sinamics s120项目的创建具体步骤如下：1）打开srater 或scout，建一个新项目；2）设定profibus dp 接口；3）插入驱动单元，对其连接的硬件（电源模块，电机模块，编码器，电机等）进行配置；4）存储项目，在线连接，将项目下载到sinamics s120中；5）用starter中的控制面板（commissioning >control panel）控制电机的运转。

在starter中配置完成s120后，项目列表中选项如下：overview：在overview界面中，可以看到各单元、模块的信息。

configuration：组态界面分为两个子页面：profibus报文设置页面以及firmware管理页面。

在profibus报文界面我们可以为各个单元模块设置通讯报文，选择相应报文后，在输入/输出数据区里会显示通讯字长度。

西门子S120变频器在连铸生产中的典型应用【摘要】本文着重阐述随着新一代变频器的升级换代和产品更新，西门子传统的6SE70 矢量型变频器逐渐被sinamics S120变频器替代，重点讨论新一代驱动产品S120型变频器在连铸生产使用中替代6SE70变频器过程中的选型和功能使用。

【关键词】连铸机变频器S120 矢量控制1.前言冶金企业在国民经济发展中始终占有重要地位，尽管我国目前已经成为世界钢铁的生产和消费大国，但在技术经济等各方面指标与发达国家间仍存在较大差距，要缩小差距很重要的一点就是设备装机水平和控制水平的升级换代，在旧项目改造中对电控设备的升级是提升控制精度和产品质量的有效手段，而且成本较低，新建项目在设备选型时必须考虑主流技术发展需要和备品备件的更换成本。

变频器的发展与当前电力电子器件、变流技术和集成电路的飞速发展密切相关，而且国民经济增长的主导形式正在向消费领域过渡，所以，对产品和生产过程的精确控制成为制造加工类企业在市场经济竞争中能否取胜的关键。

2.某炼钢厂1400板坯连铸机传动控制现状2.1 连铸机生产流程及传动配置2.1.1 生产流程连铸机是用于直接将钢水铸成各种规格钢坯的设备，某炼钢厂2#板坯连铸机，为下游1250连轧线输送钢坯。

连铸生产流程是由转炉或精炼炉冶炼出来的合格钢水由吊车运送至连铸机浇注平台的钢包回转台受包位置，钢包回转台旋转180°，将钢包旋转到浇注位置的中间罐的上方，准备工序完成后开始浇铸，钢水经由大包进入中间包，经过结晶器一次冷却结坯壳，通过13个扇形段二次冷却弯曲矫直成板坯，在切割机切成定尺坯后还要进入去毛刺机区域进行去毛刺操作，去毛刺后的板坯进入板坯库储存或直接送进加轧机热炉保温等待轧制。

2.1.2 传动配置连铸机扇形段拉矫系统13个段组成，驱动电机有22台YTSP变频电机，对每台变频电机进行带编码器的速度矢量控制，速度反馈采用脉冲编码器，该编码器又做为引锭杆跟踪系统的脉冲计数信号，为了保证板坯浇铸过程的安全，不出现漏钢现象，在整个板坯浇铸过程的全程均要求保持板坯拉矫速度的相对稳定，还要求设备力矩的合理分配，必须达到对整个扇形段传动系统的精确控制。

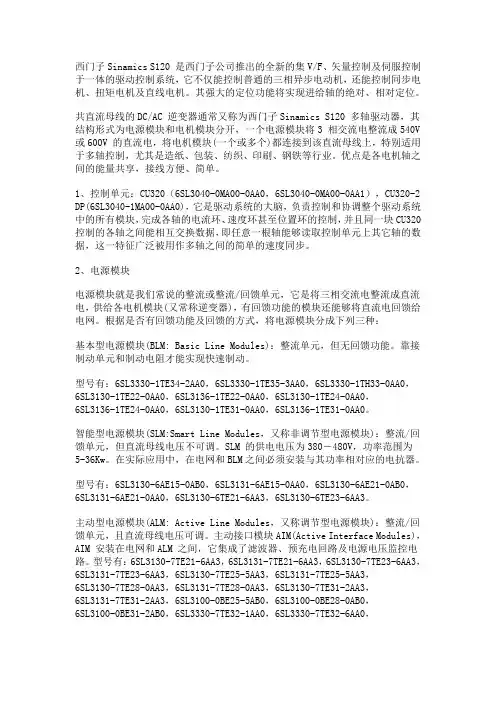

西门子Sinamics S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。

其强大的定位功能将实现进给轴的绝对、相对定位。

共直流母线的DC/AC 逆变器通常又称为西门子Sinamics S120 多轴驱动器，其结构形式为电源模块和电机模块分开，一个电源模块将3 相交流电整流成540V 或600V 的直流电，将电机模块(一个或多个)都连接到该直流母线上，特别适用于多轴控制，尤其是造纸、包装、纺织、印刷、钢铁等行业。

优点是各电机轴之间的能量共享，接线方便、简单。

1、控制单元：CU320（6SL3040-0MA00-0AA0，6SL3040-0MA00-0AA1），CU320-2 DP(6SL3040-1MA00-0AA0)，它是驱动系统的大脑，负责控制和协调整个驱动系统中的所有模块，完成各轴的电流环、速度环甚至位置环的控制，并且同一块CU320 控制的各轴之间能相互交换数据，即任意一根轴能够读取控制单元上其它轴的数据，这一特征广泛被用作多轴之间的简单的速度同步。

2、电源模块电源模块就是我们常说的整流或整流/回馈单元，它是将三相交流电整流成直流电，供给各电机模块(又常称逆变器)，有回馈功能的模块还能够将直流电回馈给电网。

根据是否有回馈功能及回馈的方式，将电源模块分成下列三种：基本型电源模块(BLM: Basic Line Modules)：整流单元，但无回馈功能。

靠接制动单元和制动电阻才能实现快速制动。

型号有：6SL3330-1TE34-2AA0，6SL3330-1TE35-3AA0，6SL3330-1TH33-0AA0，6SL3130-1TE22-0AA0，6SL3136-1TE22-0AA0，6SL3130-1TE24-0AA0，6SL3136-1TE24-0AA0，6SL3130-1TE31-0AA0，6SL3136-1TE31-0AA0。

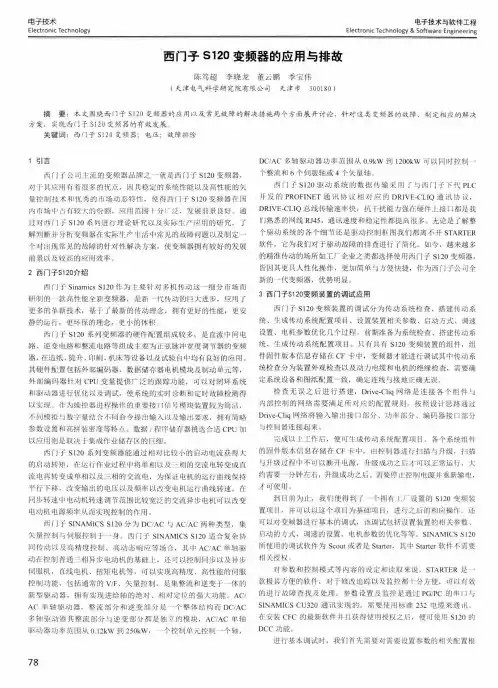

电子技术Electronic Technology电子技术与软件工程Electronic Technology&Software Engineering 西门子S120变频器的应用与排故陈笃超李晓龙董云鹏季宝伟（天津电气科学研究院有限公司天津市300180）摘要：本文围绕西门子S120变频器的应用以及常见故障的解决措施两个方面展开讨论，针对这类变频器的故障，制定相应的解决方案，实现西门子S120变频器的有效发展。

关键词：西门子S120变频器；电压；故障排除1引言西门子公司主流的变频器品牌之一就是西门子S120变频器，对于其应用有着很多的优点，因其稳定的系统性能以及高性能的矢量控制技术和优秀的市场动态特性，使得西门子S120变频器在国内市场中占有较大的份额，应用范围十分广泛，发展前景良好。

通过对西门子S120系列进行理论研究以及实际生产应用的研究，了解判断并分析变频器在实际生产生活中常见的故障问题以及制定一个对出现常见的故障的针对性解决方案，使变频器拥有较好的发展前景以及较高的应用效率。

2西门子S120介绍西门子Sinamics S120作为主要针对多机传动这一细分市场而研制的一款高性能全新变频器，是新一代传动的巨大进步，应用了更多的革新技术，基于了最新的传动理念，拥有更好的性能，更安静的运行，更环保的理念，更小的体积。

西门子S120系列变频器的硬件配置组成较多，是直流中间电路、逆变电路和整流电路等组成主要为正弦脉冲宽度调节器的变频器，在造纸、提升、印刷、机床等设备以及试验台中均有良好的应用。

其硬件配置包括外部编码器，数据储存器电机模块及制动单元等，外部编码器针对CPU变量提供广泛的跟踪功能，可以对闭环系统和驱动器进行优化以及调试，使系统的实时诊断和定时故障检测得以实现。

作为操控器进程操作的重要接口信号模块装置较为简洁，不同模拟与数字量结合不同命令提出输入以及输出要求，拥有简略参数设置和高拼装密度等特点。

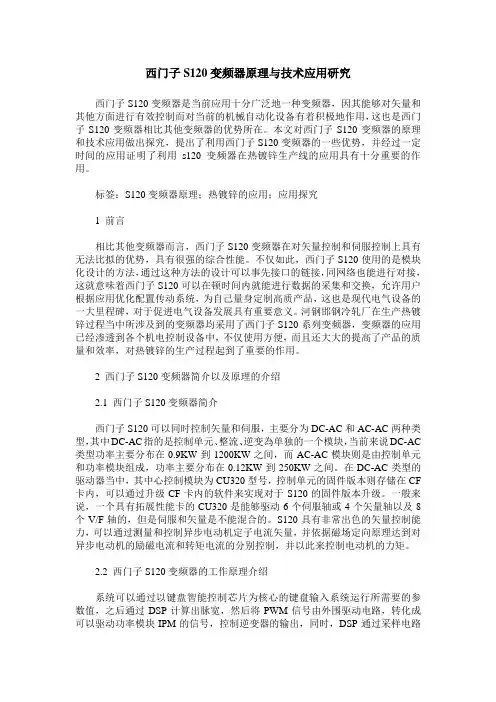

西门子S120变频器原理与技术应用研究西门子S120变频器是当前应用十分广泛地一种变频器，因其能够对矢量和其他方面进行有效控制而对当前的机械自动化设备有着积极地作用，这也是西门子S120变频器相比其他变频器的优势所在。

本文对西门子S120变频器的原理和技术应用做出探究，提出了利用西门子S120变频器的一些优势，并经过一定时间的应用证明了利用s120变频器在热镀锌生产线的应用具有十分重要的作用。

标签：S120变频器原理；热镀锌的应用；应用探究1 前言相比其他变频器而言，西门子S120变频器在对矢量控制和伺服控制上具有无法比拟的优势，具有很强的综合性能。

不仅如此，西门子S120使用的是模块化设计的方法，通过这种方法的设计可以事先接口的链接，同网络也能进行对接，这就意味着西门子S120可以在顿时间内就能进行数据的采集和交换，允许用户根据应用优化配置传动系统，为自己量身定制高质产品，这也是现代电气设备的一大里程碑，对于促进电气设备发展具有重要意义。

河钢邯钢冷轧厂在生产热镀锌过程当中所涉及到的变频器均采用了西门子S120系列变频器，变频器的应用已经渗透到各个机电控制设备中，不仅使用方便，而且还大大的提高了产品的质量和效率，对热镀锌的生产过程起到了重要的作用。

2 西门子S120变频器简介以及原理的介绍2.1 西门子S120变频器简介西门子S120可以同时控制矢量和伺服，主要分为DC-AC和AC-AC两种类型，其中DC-AC指的是控制单元、整流、逆变為单独的一个模块，当前来说DC-AC 类型功率主要分布在0.9KW到1200KW之间，而AC-AC模块则是由控制单元和功率模块组成，功率主要分布在0.12KW到250KW之间。

在DC-AC类型的驱动器当中，其中心控制模块为CU320型号，控制单元的固件版本则存储在CF 卡内，可以通过升级CF卡内的软件来实现对于S120的固件版本升级。

一般来说，一个具有拓展性能卡的CU320是能够驱动6个伺服轴或4个矢量轴以及8个V/F轴的，但是伺服和矢量是不能混合的。

01S120是一款高性能变频器，主要用于控制和调节三相交流异步电机的速度和转矩。

02S120具有多种控制模式，包括速度控制、转矩控制、位置控制等，可满足不同应用场景的需求。

03S120还具备丰富的保护功能，如过流、过压、欠压、过热等，确保电机及变频器本身的安全运行。

S120定义及功能高性能S120采用先进的矢量控制技术，实现高精度、高动态响应的速度和转矩控制。

易用性S120提供简洁直观的操作界面和丰富的调试工具，方便用户进行参数设置和故障诊断。

可靠性S120采用高品质元器件和严格的生产工艺，确保产品的高可靠性和长寿命。

灵活性S120支持多种通讯协议和扩展模块，可与其他自动化设备实现无缝集成。

产品特点及优势01适用范围02应用场景S120适用于各种需要三相交流异步电机驱动的应用场合，如机床、风机、泵、压缩机、传送带等。

S120可广泛应用于工业自动化、能源、交通、建筑等领域，如自动化生产线、风力发电、电动汽车、电梯等。

适用范围和应用场景电机控制模块对电机进行精确控制，实现电机的启动、停止、调速等功能。

模块负责接收和发送数字量或模拟量信号，实现与外部设备的交互。

通信模块实现S120与其他设备或系统之间的数据传输和通信。

CPU 模块负责控制逻辑运算、数据处理等功能，是S120的核心部件。

电源模块为S120提供稳定可靠的电源，保证系统正常运行。

主要硬件部件介绍01连接方法通过电缆将各硬件部件连接起来，形成完整的S120系统。

02配置步骤首先进行系统初始化设置，然后根据实际需求配置各硬件部件的参数和功能。

03注意事项在连接和配置过程中，需确保电源稳定、接线正确、参数设置合理等，以避免出现故障或损坏设备。

硬件连接与配置方法03S120可能出现的故障包括电源故障、通信故障、I/O 故障等，其原因可能是硬件损坏、接线错误、参数设置不当等。

故障现象与原因针对不同类型的故障，可采用观察指示灯、检查接线、查看故障代码等方法进行排查。

现在西门子加大了对SINAMICS S120系列变频器的推广力度，S120在市场上的占有率也是节节攀升。

现在顺便也为即将使用SINAMICS S120系列变频器的朋友们简单介绍一下SINAMIC S120系列变频器。

１。

系出名门SINAMICS S120是新一代伺服驱动器，从功能上讲，已经超越了传统变频器的功能范畴。

S120不仅仅能够实现闭环矢量控制，还可以实现简单定位功能。

这是西门子在继SIMOVERT MasterDrives 6SE70以后，推出的一款力作！SINAMICS S120继承和发展了西门子变频器一贯的功能强大的特点，还在很多细节上有所创新。

（１）功率范围大。

几KW到上MW覆盖低压变频器的全功率段。

（２）结构模块化。

根据功能不同，将控制单元CU、整流器（即进线模块）、逆变器（即电机模块）等做成独立模块，可以自由搭配使用。

（３）通讯功能强大。

新推出的CU320-2集成了Profibus DP通讯接口、ProfiNET、RS232等接口，另外，可以通过选件，应用于CAN总线等。

（４）与上位伺服控制器的无缝连接。

通过多种报文，可以方便地与SIMOTION、CPU315T等运动控制器进行连接，实现高精度定位。

（５）内部资源丰富。

除了传统变频器的JOG、Fixed Setpoint、MOP、自由功能块等，还可以扩展出回零、程序步、MDI等定位操作。

同时，集成的DCC功能，可以无限扩展变频器的逻辑运算功能，在一定程序上可以实现PLC的功能。

（６）调试简单，功能强大。

使用Starter作为调试软件，图形化界面。

创新性地使用BODE图用于控制系统性能分析与优化。

不管是西门子电机，还是第三方电机，都可以达到最佳控制效果。

（7）创新性的连接Drive-CLiQ。

使用Drive-CLiQ可以自动识别设备并完成组态，节约调试时间。

２。

模块化结构（1）控制单元CU。

使用24V供电的控制器。

CU320最常用的多轴控制器。

SINAMICSS120基本参数非常有用1.电压和功率范围：SINAMICSS120具有宽广的电压和功率范围，在380V至690V范围内，可提供从0.12kW至5400kW的输出功率。

这使得它适用于各种应用场景，包括工业自动化、物流和制造等各个领域。

2.控制方式：SINAMICSS120支持多种控制方式，包括速度控制、转矩控制和位置控制等。

这使得用户可以根据具体需求选择最合适的控制方式，实现更精准和高效的运动控制。

3. 通信接口：SINAMICS S120具备多种通信接口，包括PROFINET、EtherNet/IP、PROFIBUS DP和CANopen等。

这些接口可以使驱动系统与其他设备和系统实现高效的数据传输和通信，从而提高整个控制系统的整体性能。

4.动态性能：SINAMICSS120具有卓越的动态性能，它可以实现非常快速的启动、停止和加速/减速过程。

这使得它在需要频繁改变运动状态的应用中表现出色，例如在输送线上的物料分拣和装卸过程中。

5.软件功能：SINAMICSS120配备了丰富的软件功能，包括自诊断、参数化、故障检测和保护等。

通过这些功能，用户可以轻松设置和监控驱动系统的运行状态，同时保证驱动系统的稳定和安全运行。

6.智能功能：SINAMICSS120还具备智能功能，例如自适应矢量控制、能量回馈和动态电压恢复等。

这些功能可以帮助用户实现更高的能源效率和减少能耗，同时提高系统的可靠性和生命周期。

7.可编程和可扩展性：SINAMICSS120可以进行编程和扩展，用户可以根据具体需求进行自定义设置和功能扩展。

这使得它非常适用于各种复杂的应用场景，并且可以保持与系统的持续适应性。

总而言之，SINAMICSS120是一款功能强大且多功能的驱动系统，它具备广泛的电压和功率范围，支持多种控制方式和通信接口，并具备优秀的动态性能和智能功能。

这使得它成为众多工业自动化和制造领域用户的首选，既满足了高性能的要求，又具备了灵活性和可靠性。

SINAMICS S120模块化SINAMICS S120 驱动器是一种模块化系统，适用于工厂和机械设备中的高性能运动控制应用。

基于高度协调且组态灵活的组件与功能，可以实现定制化解决方案。

例如，具有矢量或伺服功能的高性能单机传动系统或协同传动系统（多轴应用）。

用户也将获益于SINAMICS S120 驱动系统更高的性能、更强的生产力以及更好的灵活性。

从“基本”驱动器功能和“增强”驱动器功能直至应用和工业专门技术：这里提供有使西门子低压驱动器（包括SINAMICS S120）与众不同并且无法超越的固件功能。

亮点包括：Web Server以及其它出色的功能特性，如集成安全功能、专有技术保护等等。

S120的结构形式模块型SINAMICS S120 模块型(ACIAC)是一种高性能变频器或伺服驱动器，包括一个控制单元和一个功率模块。

它覆盖了从0.55 kW到250kw的超宽功率范围。

书本型SINAMICSS120(DCIAC)是一种高性能变频器或伺服驱动器包括控制单元、整流装置和书本型逆变装置。

它覆盖了从1.6kW到107kw的功率范围。

装置型(DC/AC)SINAMICS S120 装置型(DCIAC)是一种高性能变频器或伺服驱动器，包括控制单元、整流装置和装置型逆变装置。

它覆盖了从110 kW到6840 kW的极宽功率范围。

装置型(AC/AC)SINAMICS S120 装置型(ACIAC)是一种高性能变频器，包括控制单元、装置型功率模块。

它覆盖了从110kW到250 kw的功率范围。

SINAMICS G120SINAMICS G120 是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250 kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接200 V、400 V 和690 V 电网。

另外，SINAMICS G120 还提供有一个功能全面的安全软件包。

SINAMICSS120入门指南•产品概述•安装与调试•基本操作与使用目录•高级功能与应用•故障诊断与维护保养•拓展知识与学习资源01产品概述SINAMICSS120简介01SINAMICSS120是西门子推出的一款高性能变频器，专为满足复杂运动控制需求而设计。

02该产品集成了先进的控制技术和丰富的功能，可实现高精度、高动态性能的运动控制。

03SINAMICSS120适用于各种工业自动化设备，如机床、印刷机械、包装机械等。

采用先进的矢量控制技术，实现高精度速度和位置控制。

高性能矢量控制丰富的控制功能高速通讯接口智能化诊断功能提供多种控制模式，如速度控制、转矩控制、位置控制等，满足不同应用需求。

支持多种通讯协议，如PROFINET 、EtherNet/IP 等，实现与上位机的高速数据交换。

内置智能化诊断系统，可实时监测设备状态并提供故障预警。

主要功能与特点应用领域与市场定位用于实现各种机械设备的自动化和智能化，提高生产效率和产品质量。

应用于风能、太阳能等新能源发电系统，实现能源的高效利用。

用于电动汽车的驱动系统，提高汽车的运行性能和安全性。

适用于各种需要高精度运动控制的自动化设备，如机器人、自动化生产线等。

机械设备制造新能源领域电动汽车行业其他自动化领域02安装与调试确保电源符合设备要求，准备好相应的电缆和连接器。

确认电源环境检查阅读文档检查安装环境是否符合设备要求，如温度、湿度等。

仔细阅读设备手册和安装指南，了解安装步骤和注意事项。

030201安装前准备将底板固定在设备底部，确保底板平整且与设备底部完全贴合。

安装底板根据设备手册中的接线图，正确连接电源电缆、信号电缆等。

连接电缆将设备固定在底板上，确保设备稳定且不易晃动。

固定设备硬件安装步骤连接设备参数配置功能测试故障排查软件调试与配置使用调试软件连接设备，确保设备与电脑正常通信。

在调试软件中运行测试程序，检查设备各项功能是否正常。

根据实际需求，配置设备的参数，如功率、速度等。

运动控制系统SINUMERIK系列是机床完美的自动控制系统高性能驱动产品及解决方案MASTERDRIVES 系列驱动器具有独一无二的性能：在多样的机械设计应用中具有统一的设计标准，功率从到6000kW。

它具有两大完全独立而又可以很好地互相协调的系列：应用于高动态响应循环机械控制的运动控制〔MC〕，和应用于复杂连续生产过程的矢量控制〔VC〕。

这些驱动器几乎覆盖了所有的应用领域。

适合于以上的所有应用领域起重机驱动----SINAMICS S120-灵活的、模块化的驱动系统，可以应用于各种起重机械书本型，装机装柜型和柜装型模块可以提供的功率范围从1.6KW~4500KW标准变频器SINAMICS V10 变频器是由西门子数控〔南京〕生产的一种具有根本功能的多用途的工业变频器。

SINAMICS V10变频器经济、简便、具有鲁棒性和适应性，尤其适合中国复杂的电网环境，可应用于风机、水泵、纺织及其它简单的物料传送系统。

0.55 kW 至22kWMicroMaster 4系列标准变频器矢量型MicroMaster440200V-240V ±0%，单相/三相，交流，0.12kW-45kW ；380V-480V ±10%，三相，交流，0.37kW-250kW ；节能型MicroMaster430380V-480V ±10%，三相，交流，根本型MicroMaster420200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW ; 380V-480V±10% , 三相，交流，紧凑型MicroMaster410200V-240V ±10%，单相，交流，SINAMICS G110 系列变频器是西门子公司统一的模块化系统的一局部，可以派生出多种多样的结构，满足各种机械和设备控制的需要。

SINAMICS驱动装置采用以系统为基础的创新设计，即使是最小的G110变频驱动装置，其电源，电压和技术功能都是符合标准规格的。

SINAMICS S120 内置式变频器高性能复杂应用传动 概述    SINAMICS S120 – 说明 SINAMICS S120 – 亮点简介 SINAMICS S120 – 技术数据 SINAMICS S120 – 典型应用SINAMICS S120 – 说明SINAMICS S120 SINAMICS S120 模块化运动控制驱动器适用于机械与系统工程中的高性能驱动应用。

西门子的 高性能驱动系统为您提供了广泛而相互协调的组件与功能， 可作为一个全面的运动控制驱动系统 使用。

这些运动控制驱动器包括高性能单轴驱动器和多轴共直流母线驱动器， 具有矢量控制或伺 服控制，可实现量身定制的高性能驱动解决方案。

SINAMICS S120 运动控制驱动器是一种高性 能驱动器，使用灵活，可提高生产效率。

除具有创新的系统结构和数字通信功能外，这些运动控 制驱动器还提供了创新的工具，并且接线简便，从而可进行高效组态与快速调试。

SINAMICS S120 功率范围为 0.12 - 4500 kW，具有各种结构形式和冷却方式。

To the top of the pageSINAMICS S120 – 亮点简介       伺服驱动器是模块化系统和机器设计的理想基础 创新的系统体系结构和数字通信功能 具有多种控制模式和与驱动器特定相关的工艺功能 内置有安全功能 通过 SIZER 和 STARTER 进行高效组态和快速调试 自动组态和自动优化 通过全集成自动化 (TIA) 实现集成解决方案 实现 SINAMICS 直至自动化级的集成To the top of the pageSINAMICS S120 – 技术数据额定值取决于运动控制驱动器的设计与类型额定值取决于运动控制驱动器的设计与类型 电压和功率范围： 控制原理： 0.12 - 4500 kW230 V、380 - 480 V 和 500 - 690 V (50/60 Hz) V/f 开环控制 矢量控制，带/不带编码器 伺服控制，带/不带编码器 To the top of the pageSINAMICS S120 – 典型应用不管是连续的输送线还是同步及高动态过程， 西门子的高性能驱动产品在众多工业应用中均能发 挥作用。

基于SINAMICSS120步进式冷床设备特点及电气控制应用SINAMICSS120步进式冷床设备是一种先进的电气控制系统，主要应用于冶金、石化、化学等领域的冷却设备。

它具有以下几个特点：1.高效节能：SINAMICSS120采用先进的电气控制技术，能够实现冷床设备的高效运行，并且能够节省能源，减少能源浪费，提高设备的使用效率。

2.稳定可靠：SINAMICSS120具有稳定可靠的性能，能够确保冷床设备的正常运行，提高设备的稳定性和可靠性，减少了因故障造成的停机时间和维修费用。

3.精确控制：SINAMICSS120具有精确的电气控制功能，能够实现对冷床设备的精确控制，包括温度、湿度、出料速度等参数的控制，从而提高产品的质量和生产效率。

4.灵活多样：SINAMICSS120可以根据用户的需求进行定制设计，可以实现冷床设备的不同功能和工艺要求，例如可以实现多段冷却、变频调速等功能，满足不同用户的需求。

5.易于操作：SINAMICSS120设备操作界面简单直观，操作方便，用户可以通过触摸屏控制界面对设备进行操作和监控，减少了操作的复杂性和难度。

在电气控制方面，SINAMICSS120步进式冷床设备具有以下应用：1.温度控制：SINAMICSS120可以通过PID控制算法实现对冷床设备的温度控制，根据设定的温度值对冷却装置进行精确控制，保持设备的稳定运行。

2.湿度控制：SINAMICSS120还可以实现对冷床设备的湿度控制，通过湿度传感器检测当前的湿度值，并根据设定值进行控制，确保设备的湿度在设定范围内保持稳定。

3.输送带速度控制：SINAMICSS120还可以实现对冷床设备的输送带速度控制，通过变频器对输送带的电机进行控制，实现输送带的速度调节，以满足不同产品的运输要求。

4.报警监控：SINAMICSS120可以实现对冷床设备的报警监控，当设备出现故障或异常时，系统会及时发出报警信号，提醒操作人员进行处理，以确保设备的安全运行。
